Разборка и чистка DeWALT DW907
Anat78 Дата: Вторник, 04.05.2021, 16:13 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6581
  • Репутация:53±
Anat78

Разборка и чистка DeWALT DW907

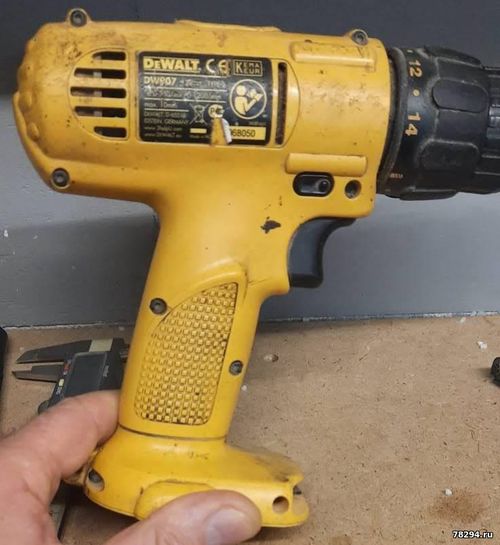

Принесли пару шуруповертов DeWALT DW907 с мертвыми акб, акб сделал, теперь разбираю шуруповерты и произвожу чистку и замену смазки, чтобы были как новые





Инструкция: https://www.vseinstrumenti.ru/instruction/dewalt-dw-907-k2a-667385.pdf

Характеристики шуруповерта:

Диаметр патрона 1 – 10 мм
Макс. число оборотов холостого хода 1200 об/мин
Максимальный крутящий момент 20 Н·м
Макс. диаметр сверления (дерево) 25 мм
Макс. диаметр сверления (металл) 10 мм
Вес 1,6кг, без акб 1,1кг

Взрыв схема:



Двигатель стоит:
12в DEWALT DW907K N202272 631445-00
RS-775VC-7011
так же этот двигатель используется в шуруповерте Dewalt DC740, в нем больший крутящий момент 26нм создается за счет более высокотоковых батарей



Двигатель RS-775VC-7011
Actuator N215277 AEM70098 DC12V
Part No 631445-00
Мощность 190w
631445-00 для Dewalt DW926K DC750 DW907K DC740 DC750KA DC733



Сам двигатель развальцовывается и моется-чистится, шлифую коллектор, щетки почти не изношенные новые, после подключения батареи даже не искрят
В редукторе меняем смазку на новую - старая уже затвердела
Моем корпус и собираем все в обратном порядке:



Ремонт батареи подробно описан здесь: http://www.78294.ru/forum/126-1033-1

Обращайтесь, пишите на почту, всегда помогу отремонтировать ваш шуруповерт https://www.avito.ru/serov....1387040
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.
Переделаю аккумуляторы на литиевые элементы от 1000р.
Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 28.01.2022, 22:23 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6581
  • Репутация:53±
Anat78

DeWALT DW907 и DW927  транзистор в кнопке одинаковый МО265516
аналог IRF1010EPBF, Транзистор, N-канал 60В 79 А


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
keelarea74 Дата: Вторник, 20.09.2022, 10:22 | Сообщение # 3

Пользователи

keelarea74

Рядовой

  • Сообщений:2
  • Репутация:0±

Добрый день. Не могли бы вы подсказать, есть ли принципиальные конструктивные отличия между редукторами у DW907 и DC740?
Вопрос в следующем, можно ли в DW907 вынуть последнее "водило" (заранее извиняюсь, не знаю как правильно называется), обозначено на рисунке красной стрелкой, чтобы получить доступ к области, обозначенной на рисунке зеленым цветом. На всех видео, 740-й разбирается. А на моем DW907, эта часть не вынимается.


Сообщение отредактировал keelarea74 - Вторник, 20.09.2022, 10:24
Anat78 Дата: Вторник, 20.09.2022, 10:36 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:6581
  • Репутация:53±
Anat78

Точно разбирается, просто автолоком иногда заклинивает

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
keelarea74 Дата: Вторник, 20.09.2022, 10:42 | Сообщение # 5

Пользователи

keelarea74

Рядовой

  • Сообщений:2
  • Репутация:0±

Спасибо, что ситуацию прояснили. А как его "расклинить" лучше? Реально мертво стоит!
Anat78 Дата: Вторник, 20.09.2022, 11:01 | Сообщение # 6

Администраторы

Anat78

Майор

  • Сообщений:6581
  • Репутация:53±
Anat78

зажать в патрон ключ шестигранник и качать патрон

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 17.04.2024, 11:51 | Сообщение # 7

Администраторы

Anat78

Майор

  • Сообщений:6581
  • Репутация:53±
Anat78

Еще один DW907 починил акб
