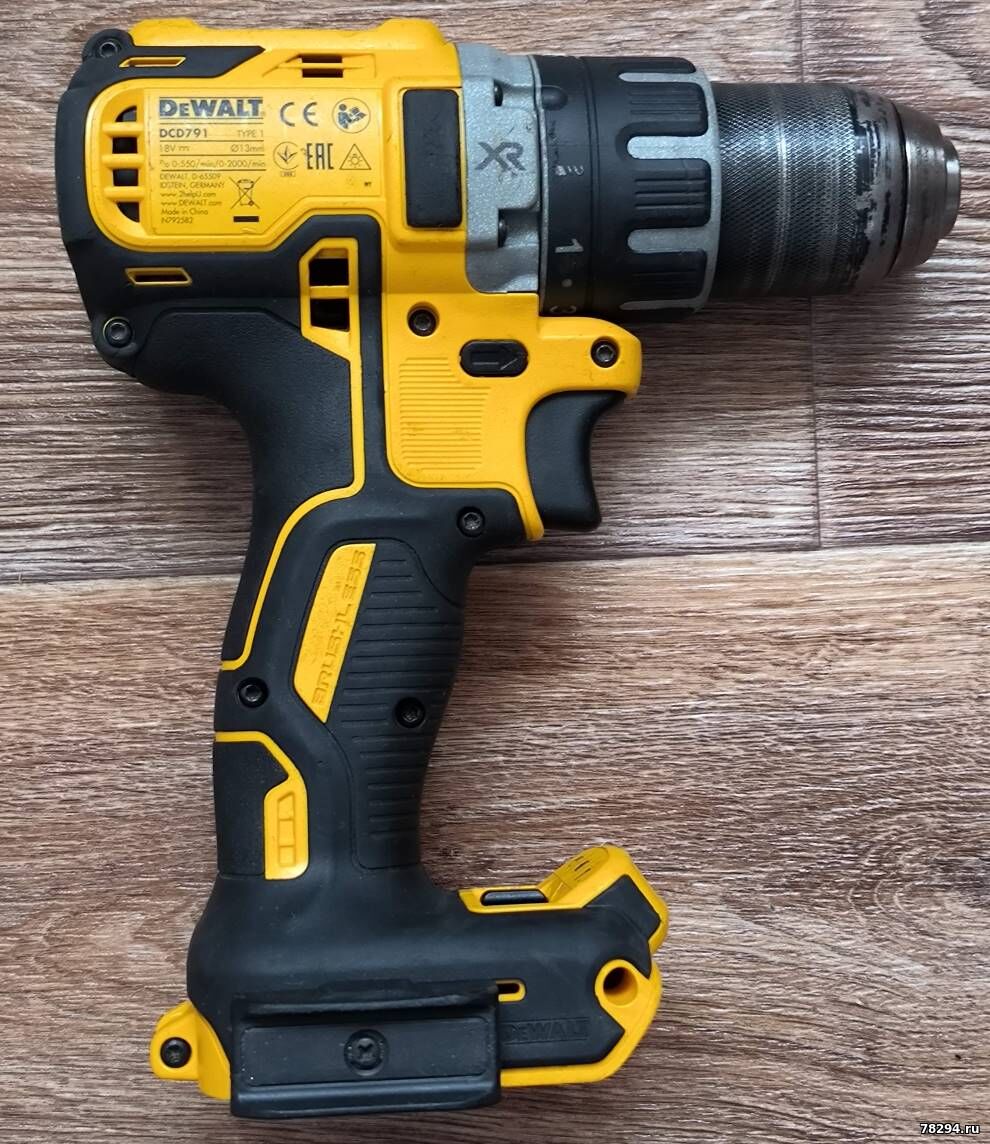

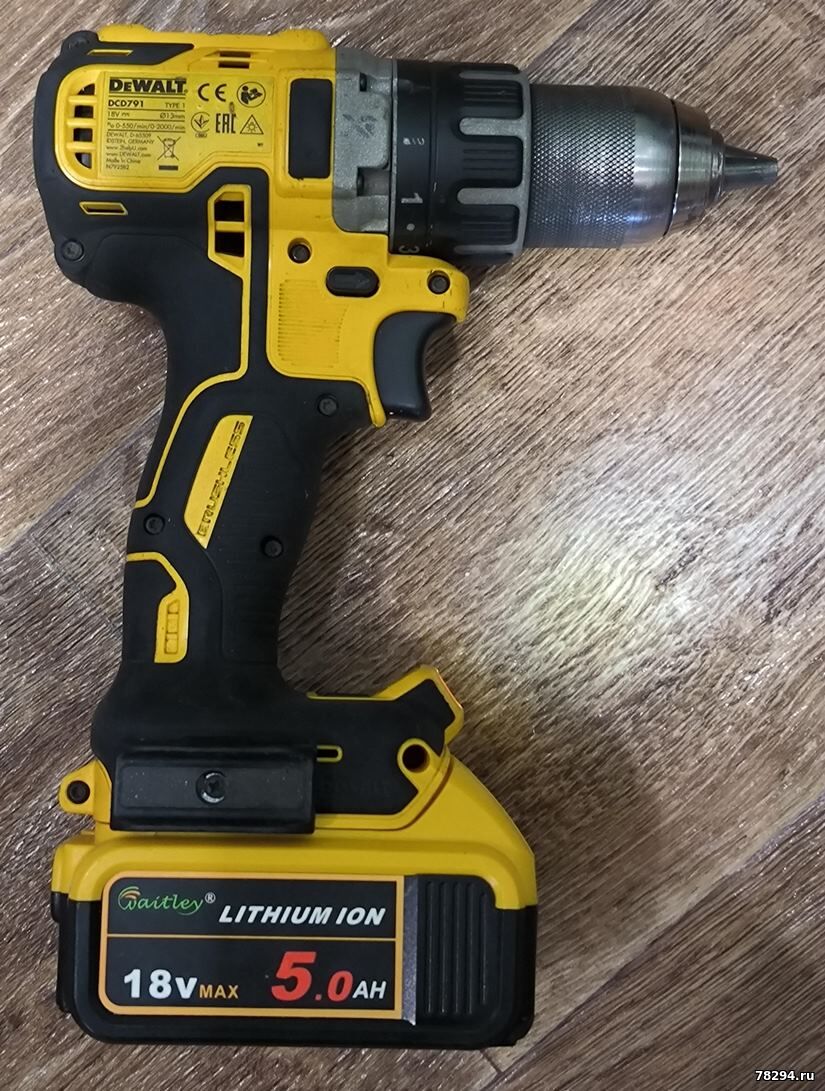

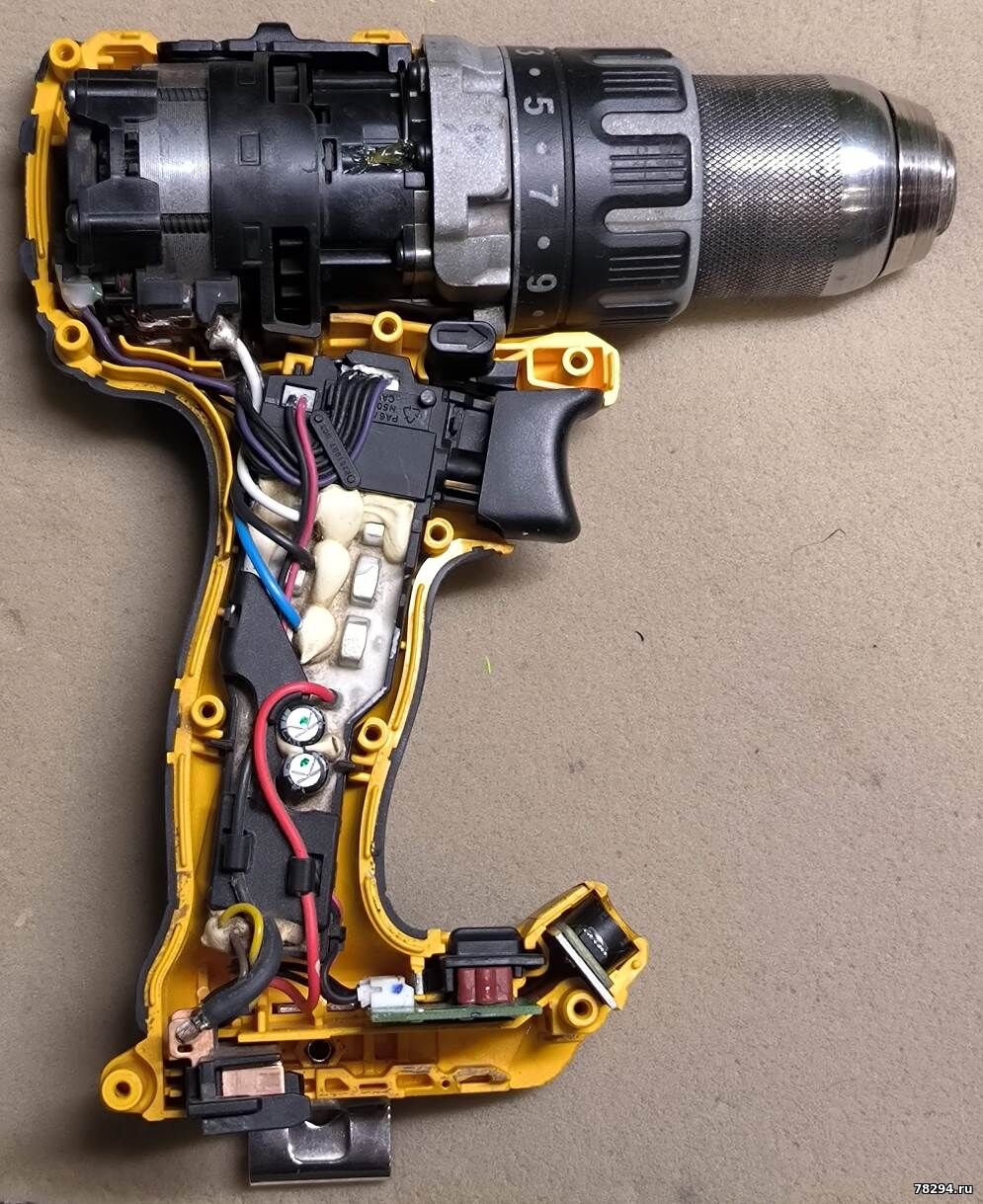

Разборка и ремонт шуруповерта Dewalt DCD791/796 ремонт схема
|
|
|
|
|
Anat78
|
Дата: Понедельник, 04.03.2019, 23:57 | Сообщение # 3
|
Администраторы
Anat78
Майор
- Сообщений:7418
- Репутация:61±
|
Замена патрона Dewalt DCD791 (DCD796) осуществляется не так как на обычных дрелях и шуруповертах
Здесь нет винта в патроне с левой резьбой, вместо этого патрон садится на герметик с моментом в 65Нм
Для начала необходимо купить новый оригинальный патрон Dewalt N442696 http://ali.pub/5vrnh3
и красный анаэробный герметик 272 http://ali.pub/5vro2v
Д
Для того чтобы заменить патрон понадобится приспособа №836 код S.T.INSERT 559697-99
Либо сделать ее самому из соединительной гайки (например Гайка М10х30 соединительная (CM211030) DKC)
Доступно только для пользователей
Так же нам понадобится открутить редуктор
Доступно только для пользователей
Чтобы получить доступ к шпинделю №38
Доступно только для пользователей
Надеваем на шпиндель оправку 836, а оправку зажимаем в тиски
Откручиваем патрон исправный с помощью шестигранного ключа зажатого в патрон, а неисправный патрон откручиваем просто газовым ключом (перед откручиванием старого патрона нагреть его газовой горелкой до 180градусов для размягчения резьбового герметика)
Теперь берем новый патрон
Наносим анаэробный герметик 272 красный на шпиндель редуктор
Доступно только для пользователей
И закручиваем патрон с моментом 65Нм динамометрическим ключом
Доступно только для пользователей
Прикручиваем редуктор на место
Собираем шуруповерт и можно работать
Точно так же осуществляется замена патрона на следующих шуруповертах:
Замена патрона DeWALT DC930 - момент закручивания патрона 45Нм
Замена патрона DeWALT DC935 - момент закручивания патрона 46-50Нм
Замена патрона DeWALT DC984 - момент закручивания патрона 45Нм
Замена патрона DeWALT DC900 - момент закручивания патрона 46-50Нм
Замена патрона DeWALT DCD791 - момент закручивания патрона 65Нм
Замена патрона DeWALT DCD796 - момент закручивания патрона 65Нм
Замена патрона DeWALT DCD991 - момент закручивания патрона 80-85Нм
Замена патрона DeWALT DCD996 - момент закручивания патрона 80-85Нм
Поддержать развитие сайта можно здесь: http://serov1.ucoz.net/forum/0-0-0-36
Обращайтесь, пишите на почту, всегда помогу отремонтировать или переделать ваши батареи на литий https://www.avito.ru/serov....4887428
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.
Переделаю аккумуляторы на литиевые элементы от 1000р.
Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Честный
|
Дата: Понедельник, 06.07.2020, 03:47 | Сообщение # 4
|
|
|
В редукторе есть подшипники скольжения? Шриндель крепления патрона на втулке вращается?
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 06.07.2020, 09:17 | Сообщение # 5
|
Администраторы
Anat78
Майор
- Сообщений:7418
- Репутация:61±
|
в редукторе есть подшипники скольжения
шпиндель патрона на подшипнике качения
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Честный
|
Дата: Понедельник, 06.07.2020, 12:49 | Сообщение # 6
|
|
|
У меня на этом шуруповерте присутствует осевой люфт (именно люфт а не биение). По краю 5-и сантиметровой биты 1 мм. Вот думаю это особенности конструкции или из-за подшипников.
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 06.07.2020, 13:24 | Сообщение # 7
|
Администраторы
Anat78
Майор
- Сообщений:7418
- Репутация:61±
|
Это нормально, но если хотите можете разобрать шпиндель и добавить шайбочку чтобы убрать люфт, ее могли просто забыть поставить
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Честный
|
Дата: Вторник, 21.07.2020, 19:33 | Сообщение # 8
|
|
|
Шайбу ставить между патроном и шпинделем?
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 21.07.2020, 21:24 | Сообщение # 9
|
Администраторы
Anat78
Майор
- Сообщений:7418
- Репутация:61±
|
нет
между подшипником шпинделя и прижимной шайбой 38
плюс сам подшипник осадить до конца
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Честный
|
Дата: Среда, 22.07.2020, 14:53 | Сообщение # 10
|
|
|
Вот сюда?
Сообщение отредактировал Честный - Среда, 22.07.2020, 14:55 |
|
|
|
|
|
Anat78
|
Дата: Четверг, 23.07.2020, 16:39 | Сообщение # 11
|
Администраторы
Anat78
Майор
- Сообщений:7418
- Репутация:61±
|
можно и сюда, просто сложнее будет
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
liliaviktorovna765
|
Дата: Воскресенье, 04.10.2020, 21:28 | Сообщение # 12
|
Пользователи
liliaviktorovna765
Рядовой
|
Всем привет! подскажите шуруповерт Dewalt DCD791 бъет патрон с новья поможет ли замена патрона
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 04.10.2020, 21:58 | Сообщение # 13
|
Администраторы
Anat78
Майор
- Сообщений:7418
- Репутация:61±
|
Да конечно можно заменить
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 13.12.2020, 12:42 | Сообщение # 14
|
Администраторы
Anat78
Майор
- Сообщений:7418
- Репутация:61±
|
Плата управления отчищенная, помирает достаточно часто:
Купить новую можно здесь: http://ali.pub/5vrl3c
Контроллер на них стандартный DRV91680RGZR, а вот прошивка разная просто под разные модели шуруповертов
КорпусQFN48
Купить новый можно здесь: https://aliexpress.ru/popular....7145200
Драйвер однофазного или трехфазного двигателя с защитой 47В
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
olegsv16
|
Дата: Воскресенье, 20.12.2020, 11:27 | Сообщение # 15
|
|
|
Как снимается шпиндель и куда надо устанавливать гайку для устранения люфта, можно фото?
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 20.12.2020, 11:36 | Сообщение # 16
|
Администраторы
Anat78
Майор
- Сообщений:7418
- Репутация:61±
|
Откручиваете 39 винты и 38 шпиндель вынимается
Для устранения люфта устанавливается шайба (а не гайка)
между подшипником шпинделя и прижимной шайбой 38
плюс сам подшипник осадить до конца
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
alexander1991g
|
Дата: Понедельник, 21.12.2020, 13:41 | Сообщение # 17
|
|
|
Здравствуйте у меня dewalt dcd 991 p2. Перестал работать, путем проверки определил что проблемма в чипе как на фото, но на нем нет никакой маркировки. Я думаю на dcd 791 такой же. Подскажите если кто знает что за чип. А то замена узла дороговато выходит.
Сообщение отредактировал alexander1991g - Понедельник, 21.12.2020, 13:43 |
|
|
|
|
|
Anat78
|
Дата: Понедельник, 21.12.2020, 14:52 | Сообщение # 18
|
Администраторы
Anat78
Майор
- Сообщений:7418
- Репутация:61±
|
Да новая плата 7 тыс, чип никто не знает
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
ostapdj
|
Дата: Среда, 03.03.2021, 23:55 | Сообщение # 19
|
Пользователи
ostapdj
Рядовой
- Сообщений:18
- Репутация:0±
|

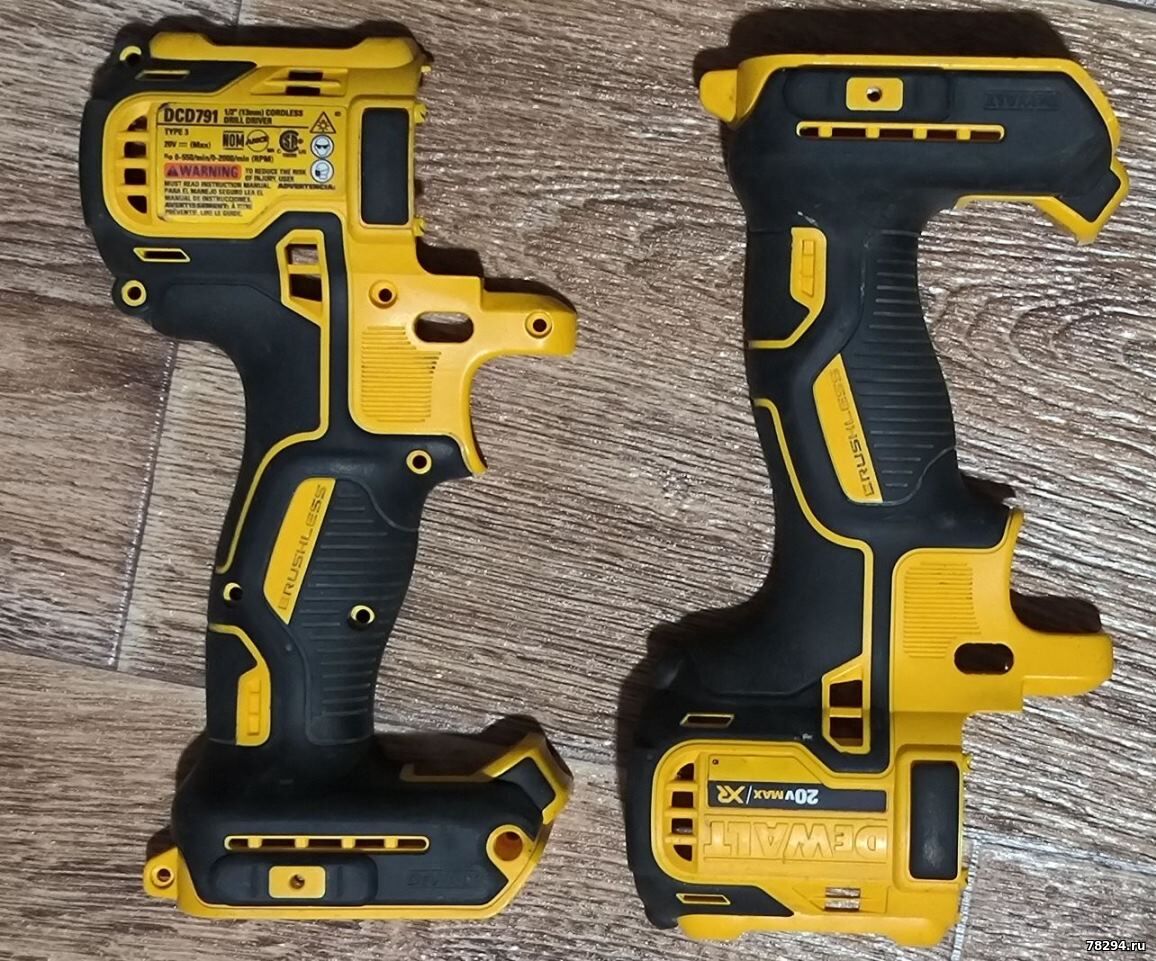

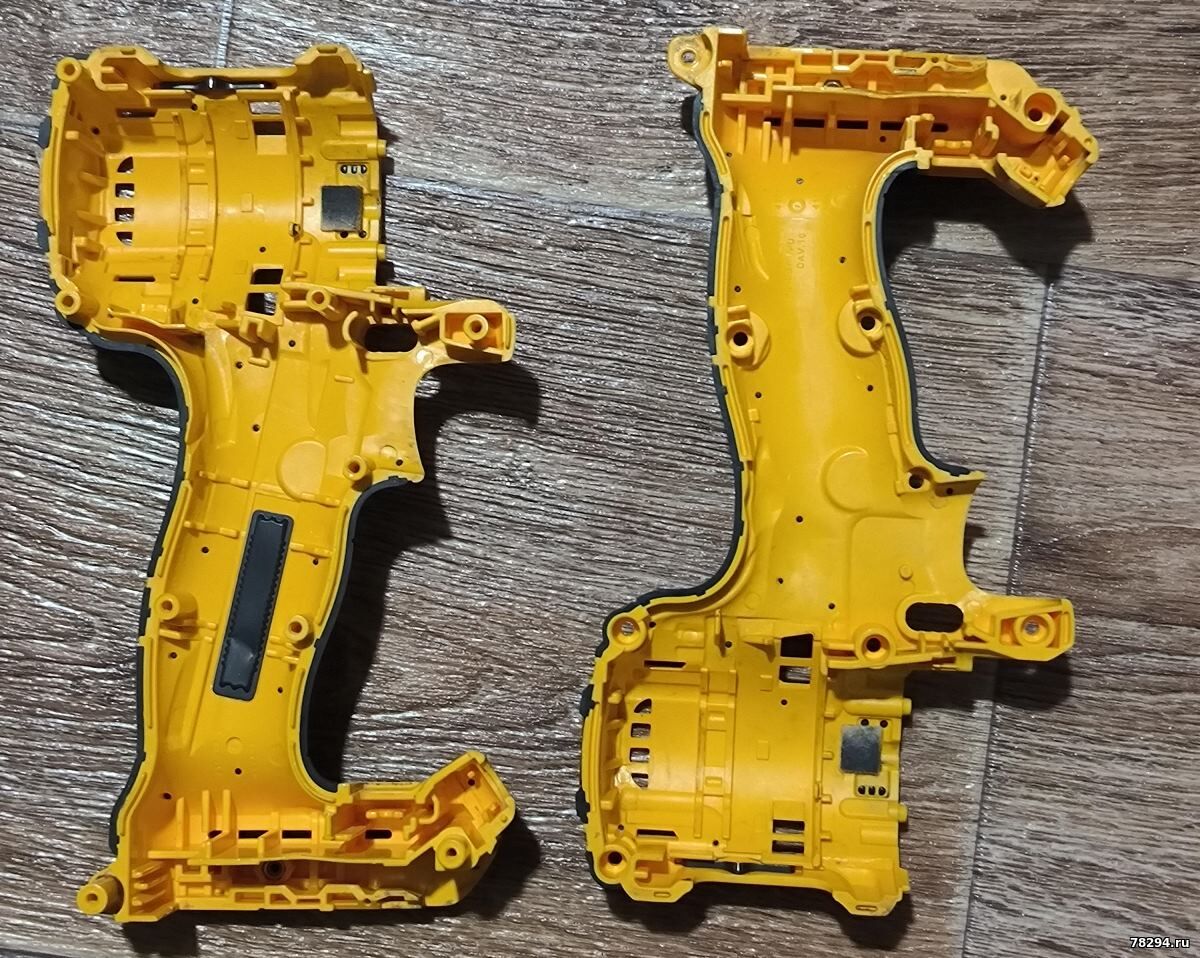

Пластиковый корпус можно купить отдельно?
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 04.03.2021, 00:06 | Сообщение # 20
|
Администраторы
Anat78
Майор
- Сообщений:7418
- Репутация:61±
|
Да купить можно здесь:
http://ali.pub/5lm4ry
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 24.08.2021, 15:55 | Сообщение # 21
|
Администраторы
Anat78
Майор
- Сообщений:7418
- Репутация:61±
|
Еще один починенный - замена силовых транзисторов:
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 24.07.2023, 11:52 | Сообщение # 23
|
Администраторы
Anat78
Майор
- Сообщений:7418
- Репутация:61±
|

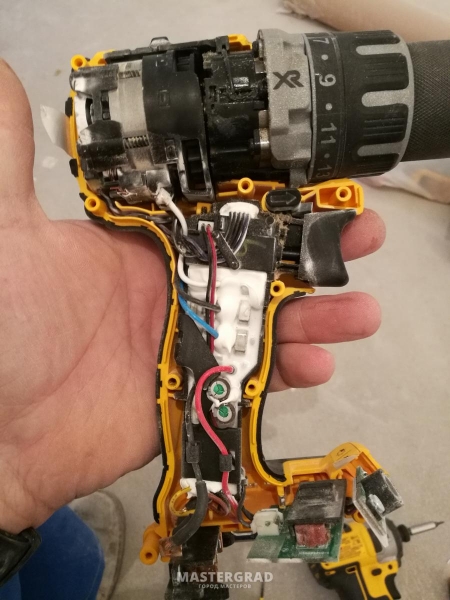

Не включался DCD796, ремонт кнопки и редуктора
Починил:
http://www.78294.ru/_fr/1/vid_20230719_160941_video_conv.mp4
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
ogreasd
|
Дата: Вторник, 16.04.2024, 13:18 | Сообщение # 24
|
|
|
Добрый день. Не подскажите какой марки датчики холла стоят в этой модели?
У меня написано 522080 я не нашёл таких
Пробовал что имею в наличии SS39 , SS61 Эффекта ноль .Добавлено (18.04.2024, 17:17)
---------------------------------------------
На всех трех сенсорах холла разные коды 522387,522080,522180
Сообщение отредактировал ogreasd - Среда, 17.04.2024, 12:14 |
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 21.04.2024, 02:46 | Сообщение # 25
|
Администраторы
Anat78
Майор
- Сообщений:7418
- Репутация:61±
|
W32 141B
купить можно здесь https://alii.pub/6zqhuk?erid=2SDnjcBWwwg
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
zarankevich
|
Дата: Среда, 12.06.2024, 21:57 | Сообщение # 26
|
Пользователи
zarankevich
Рядовой
- Сообщений:14
- Репутация:3±
|
Прошивка drv91680 dcd791 с неисправностью нет включения (сгорел драйвер расположенный в контроллере), прошивка после замены двух ключей, предохранителя и контроллера. Ключи выбило из-за того что на заводе был недовоткнут разъем холлов.
По предохранителям, маркировка S что соответствует 4А, но там ни разу не 4
ампера. Китайские с 4а вылетают на холостом ходу, ставлю премычку 0,4мм
из медной проволоки. Аккумулятор 2ач, может отдавать до 25А, 5 и всё
50А.
Сообщение отредактировал zarankevich - Среда, 12.06.2024, 22:25 |
|
|
|
|
|
Anat78
|
Дата: Суббота, 28.12.2024, 11:44 | Сообщение # 27
|
Администраторы
Anat78
Майор
- Сообщений:7418
- Репутация:61±
|
Еще сделал DCD791 ремонт контроллера:
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
andrisgelzinis
|
Дата: Суббота, 28.12.2024, 17:01 | Сообщение # 28
|
|
|

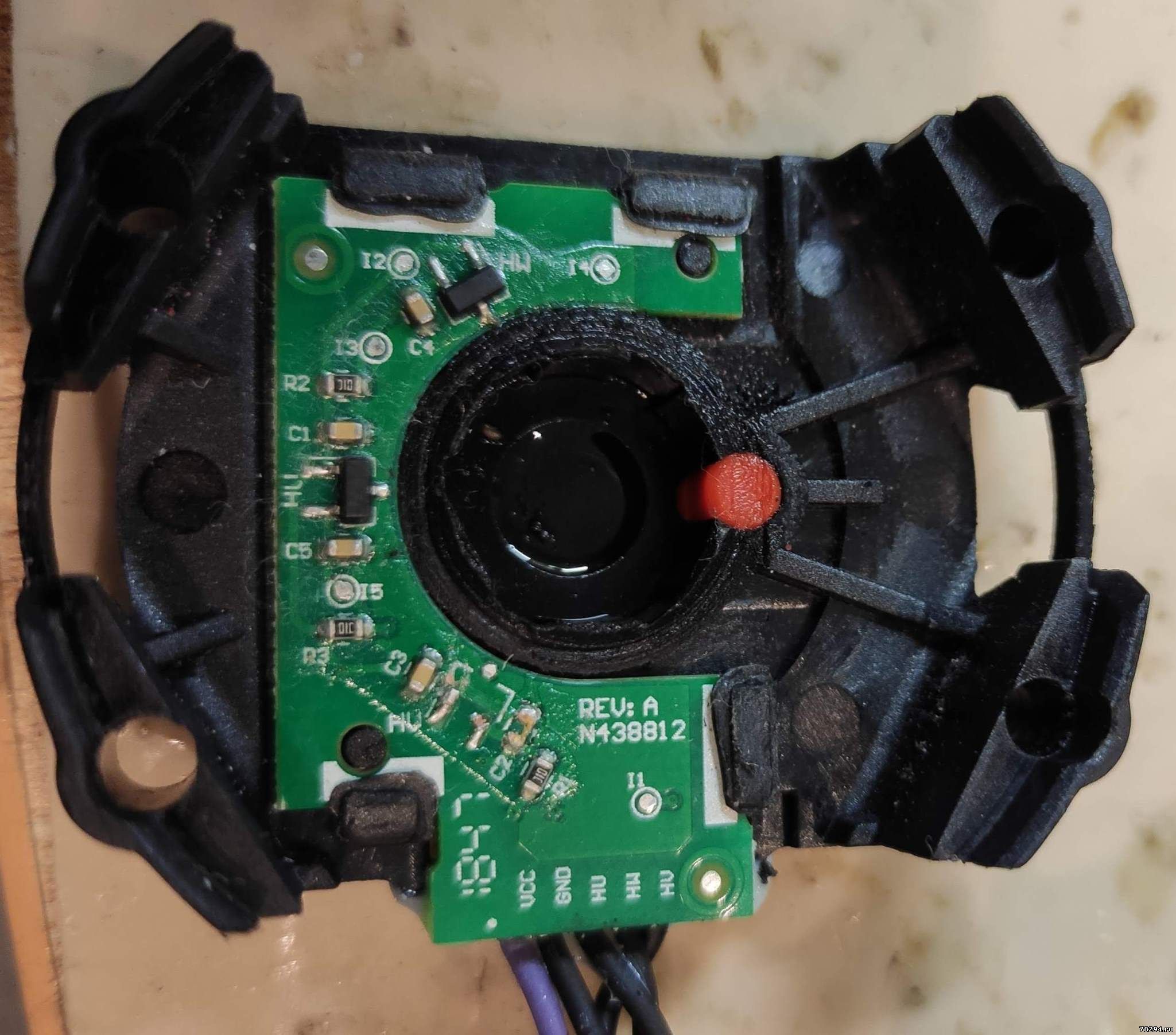

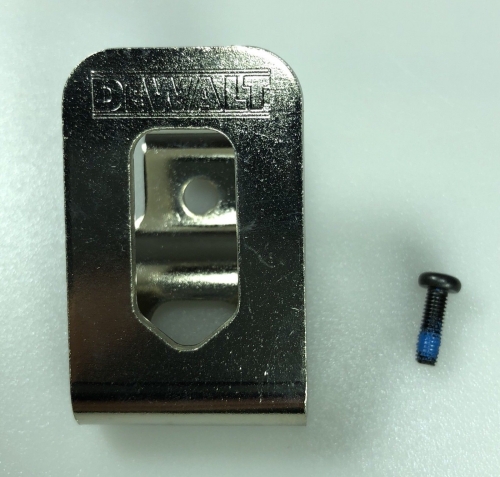

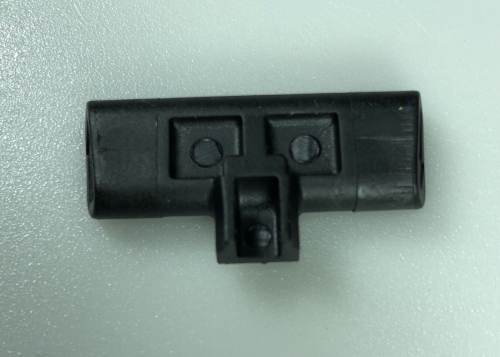

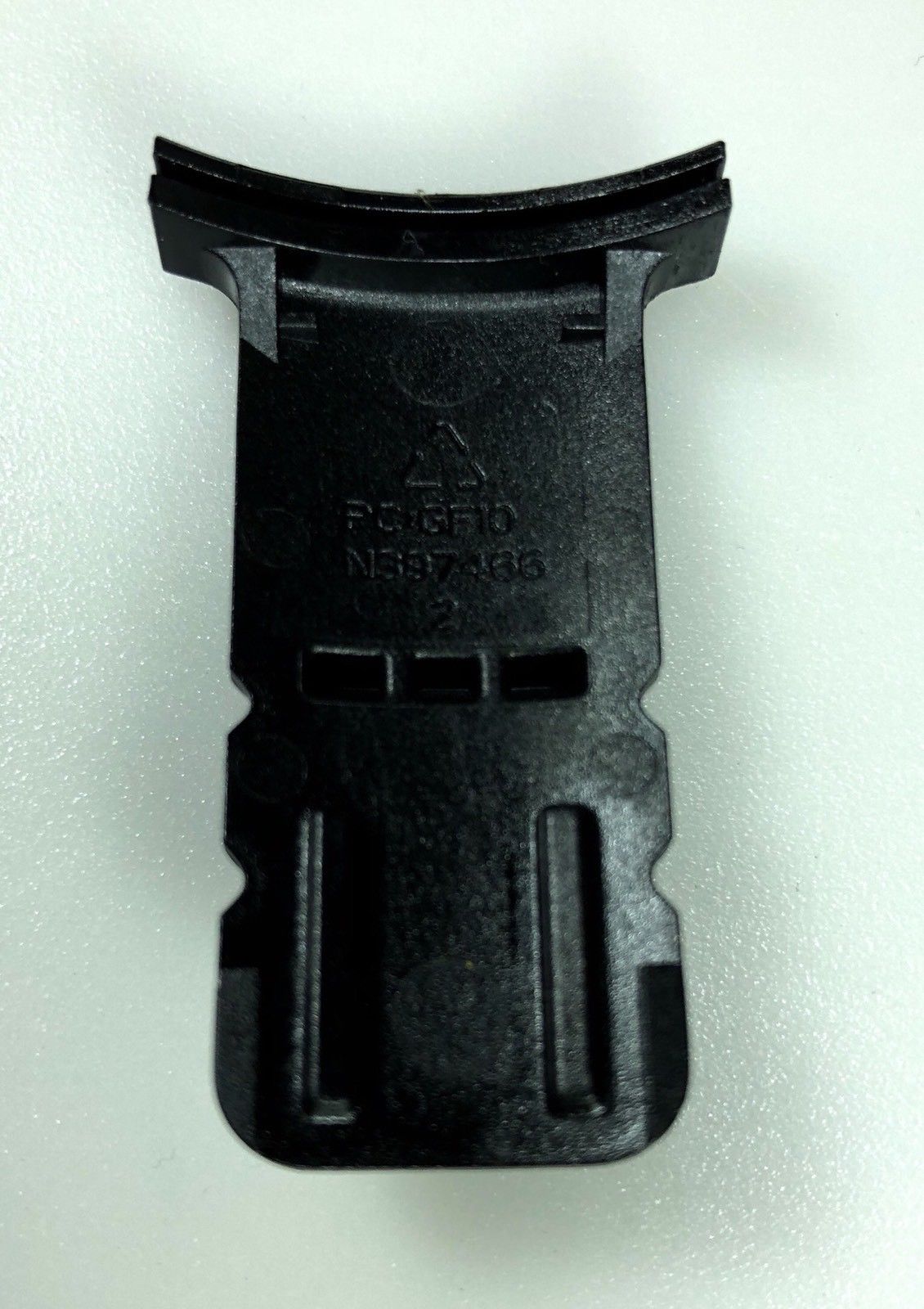

Цитата Anat78 (  ) Запасная часть код N438812
Какой халл сенсор стоит в данной плате?
|
|
|
|
|
