Разборка шуруповерта Dewalt DCD991 и DCD996 ремонт платы
Anat78 Дата: Четверг, 25.03.2021, 15:38 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:5201
  • Репутация:35±
Anat78

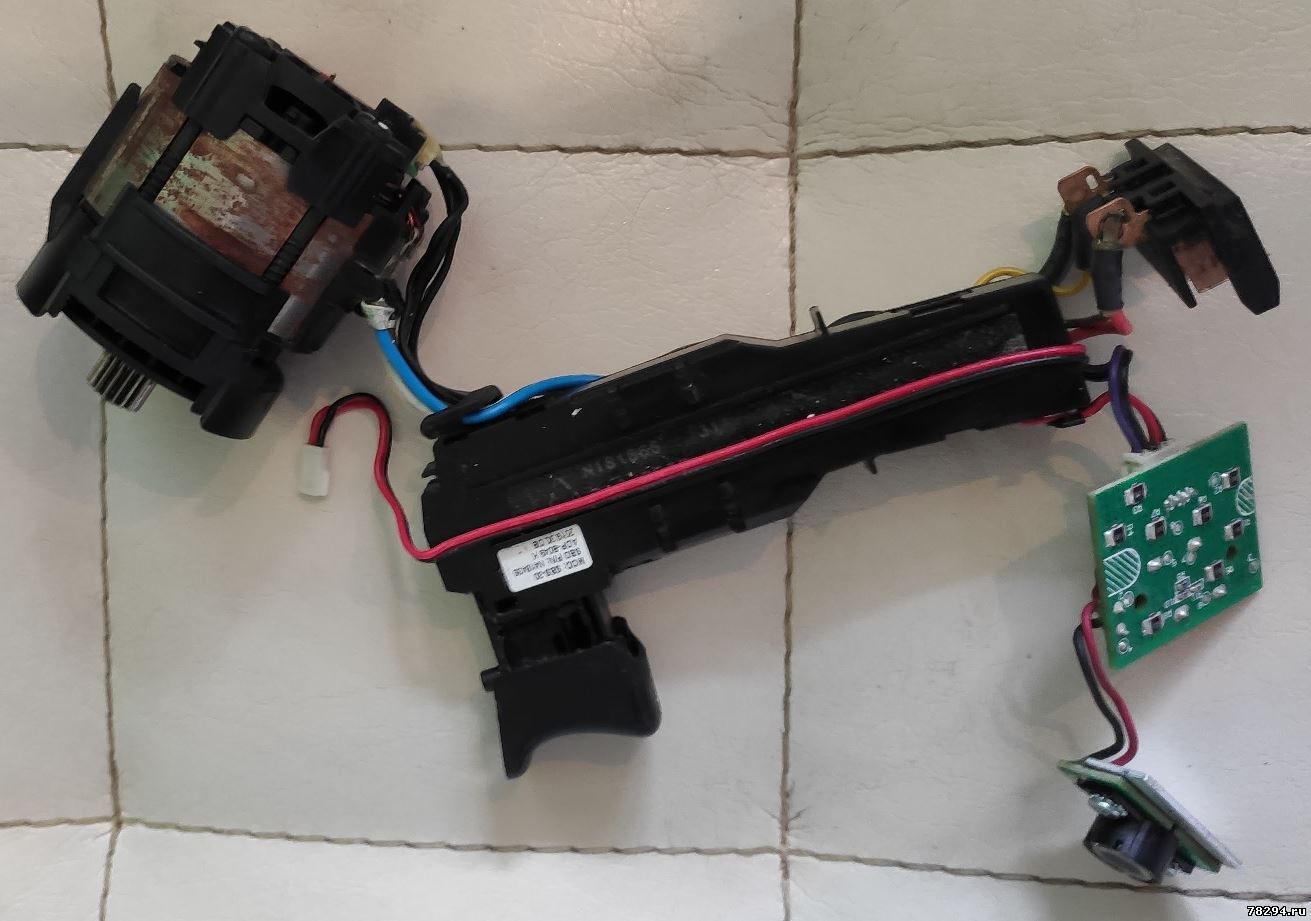

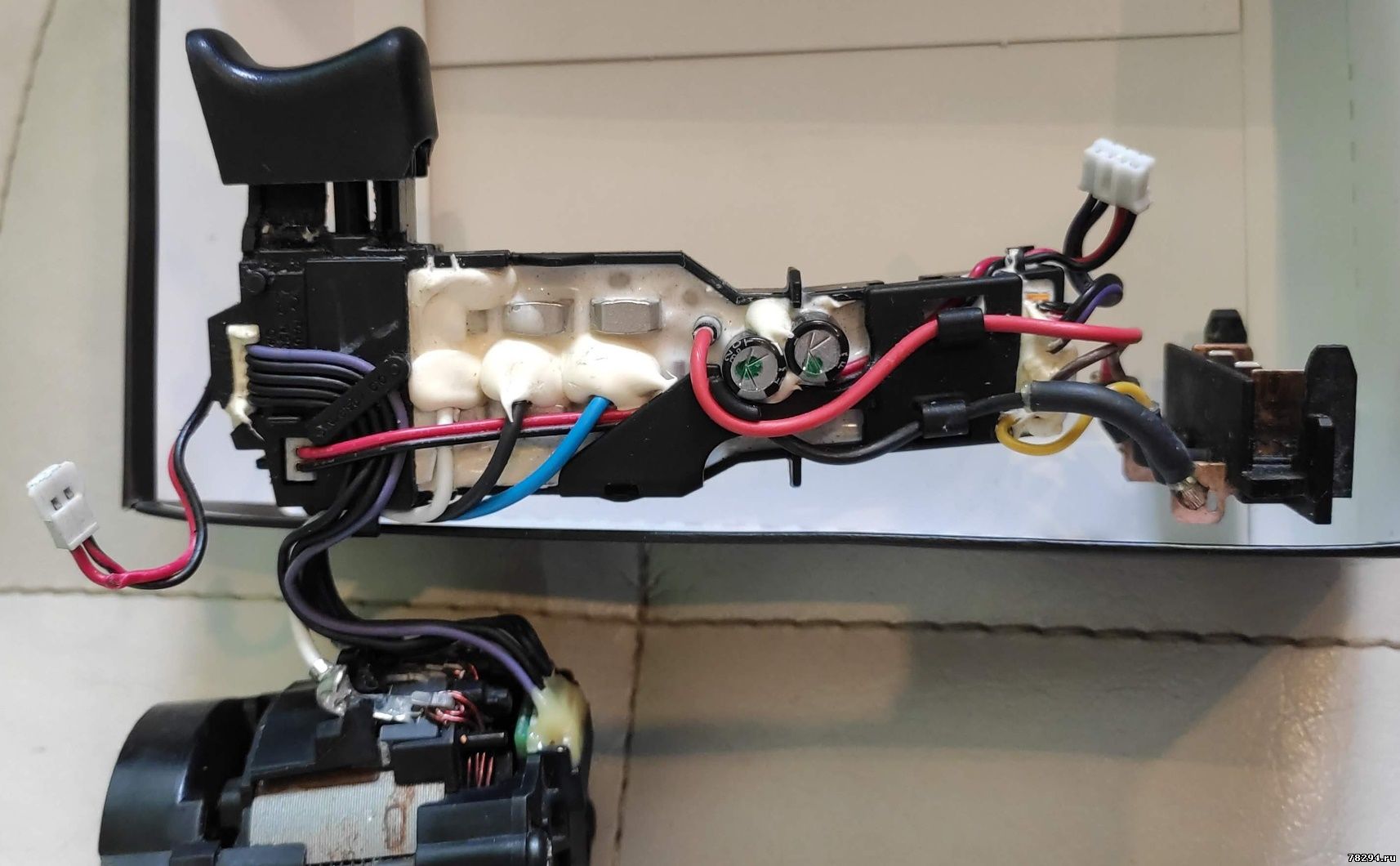

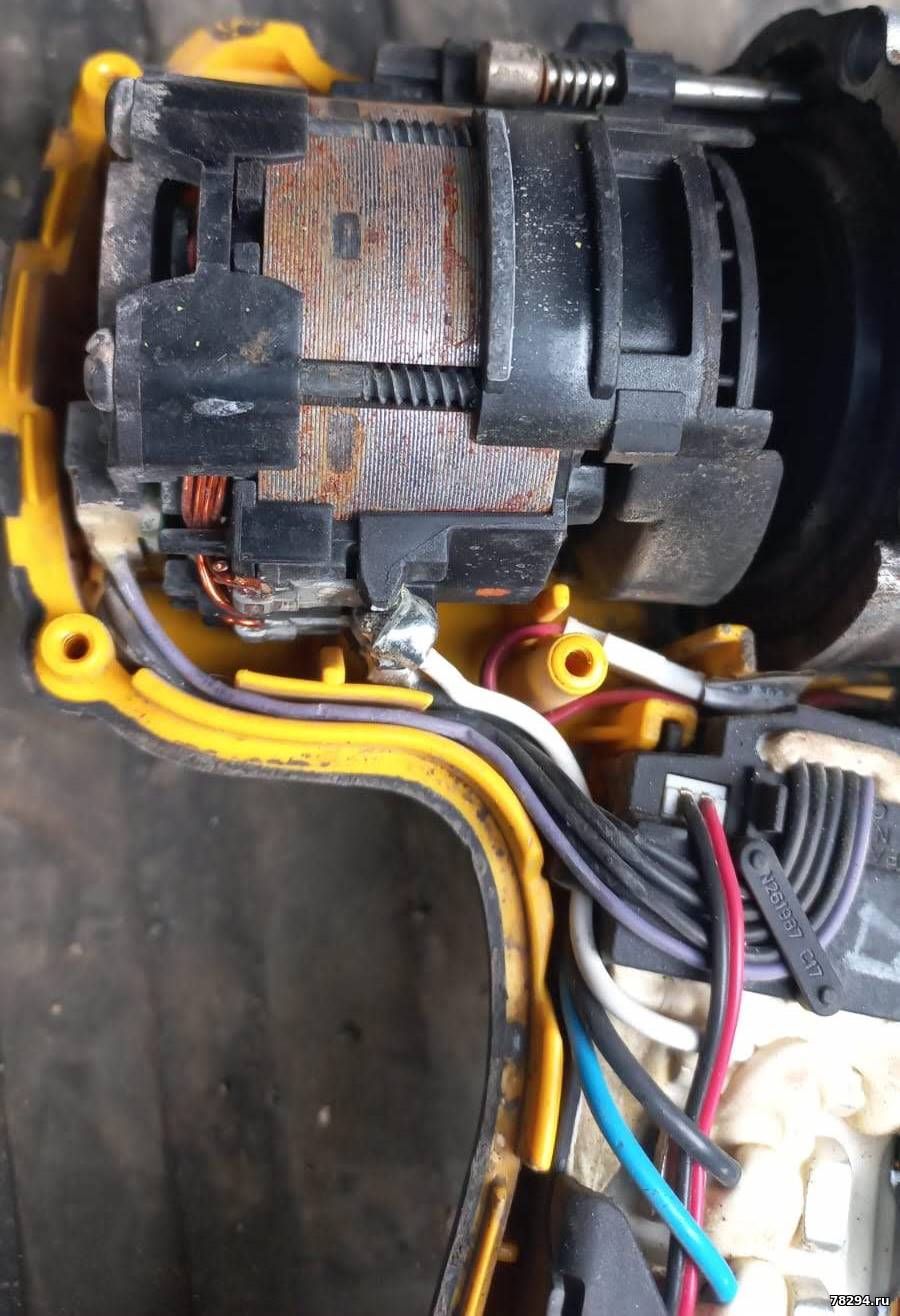

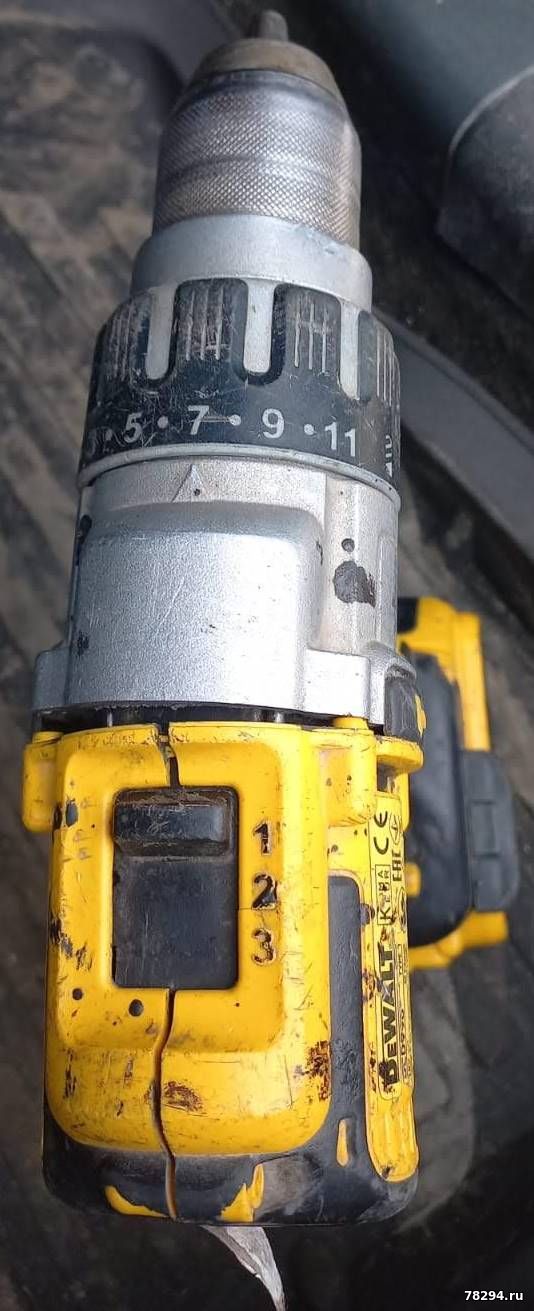

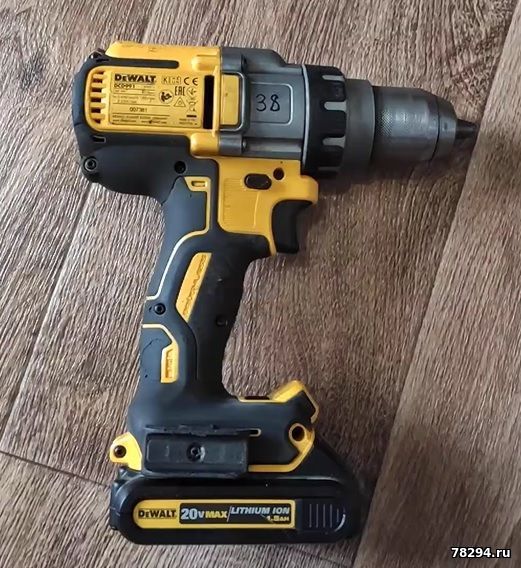

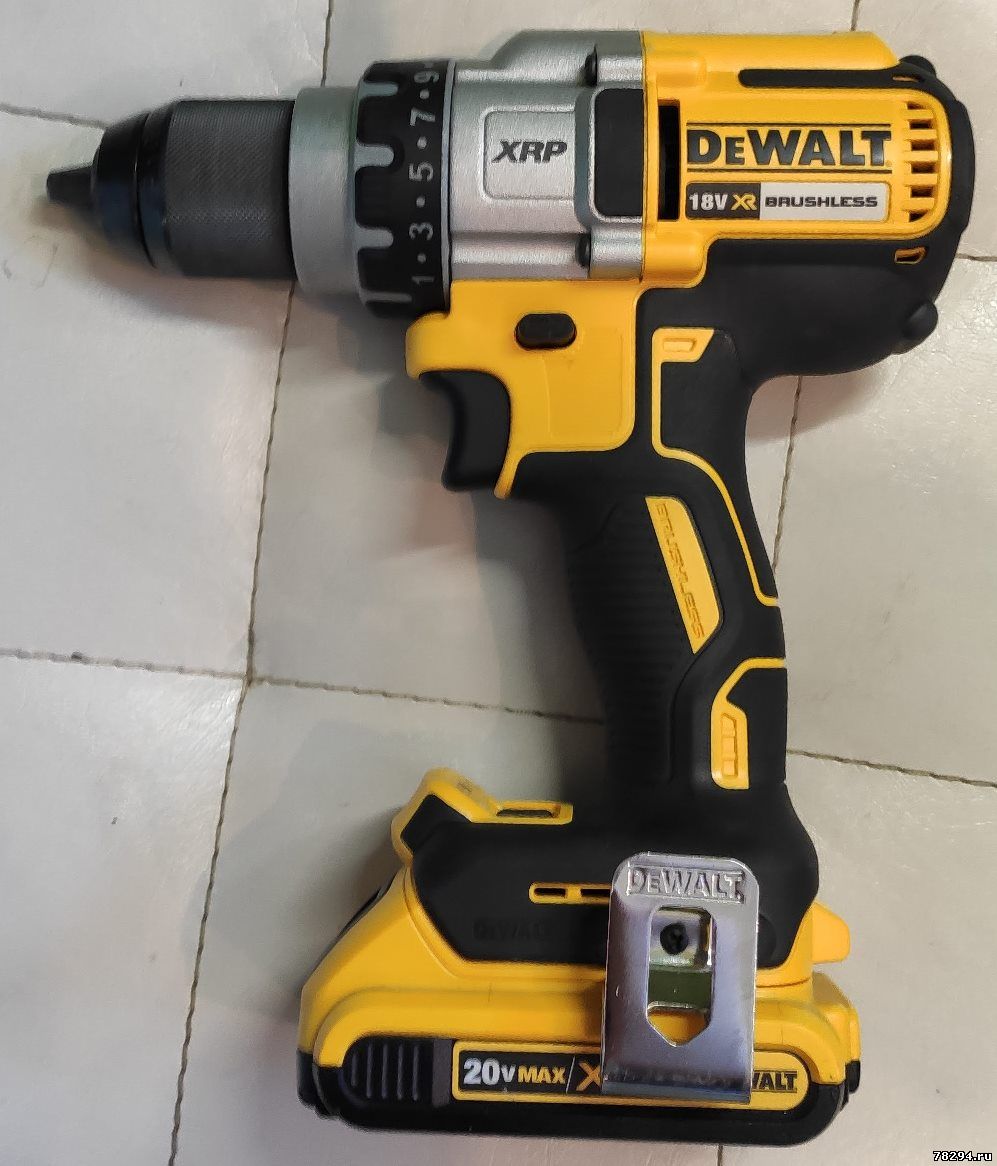

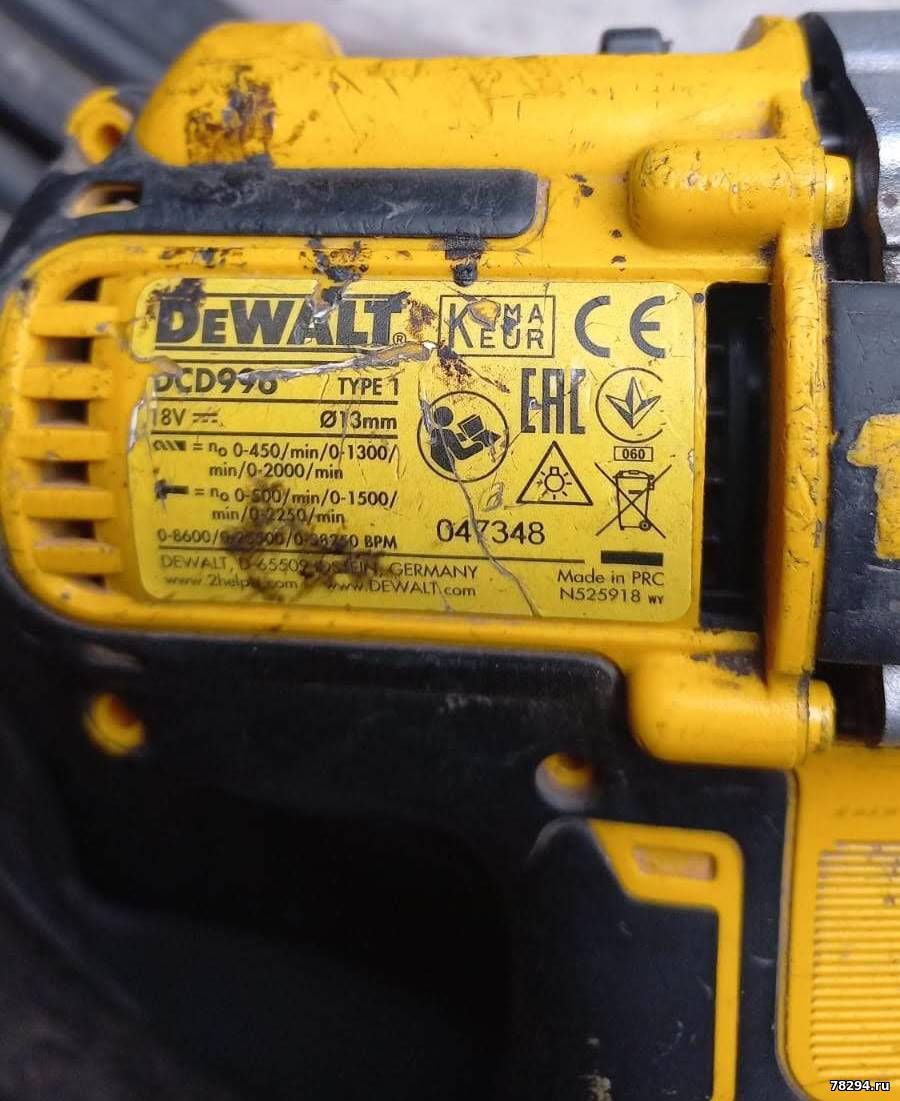

Разборка шуруповерта Dewalt DCD991 и DCD996 ремонт платы управления

Посадочное место под ручку 48.5мм (на стойку для дрели без колхозинга не поставить)



Обычно после долгой работы шуруповертом DCD996 он перестает вообще реагировать на кнопку и даже подсветка перестает работать

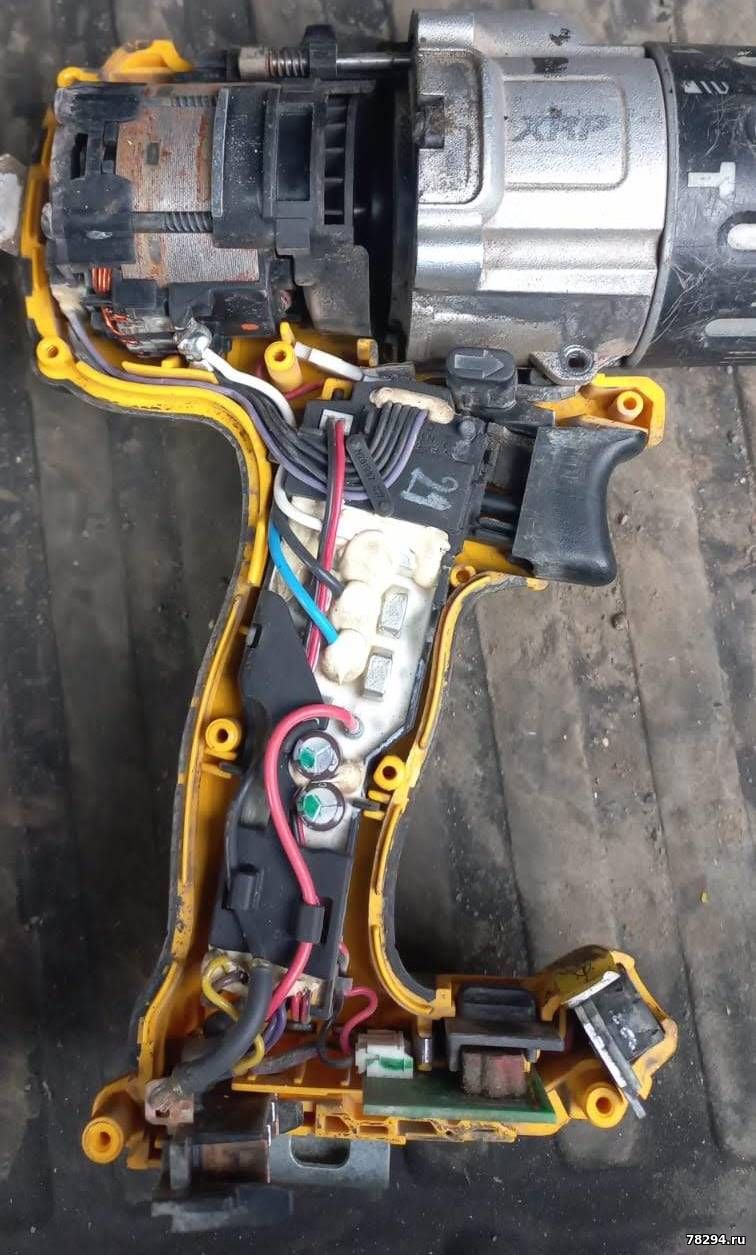

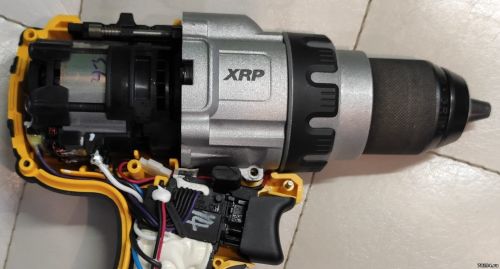

Разбирается шуруповерт легко и состоит всего их 3 узлов



Обычно это или сгорели силовые транзисторы платы управления




Транзисторы там стоят FDR6580 (Маркировка 6580 GV7L21) Обозначение  на плате деталей  Q301, Q302, Q303.
https://media.digikey.com/pdf....580.pdf

В этом случае ремонт - 1500р

Или сгорела микросхема управления



В этом случае ремонт - 1200р

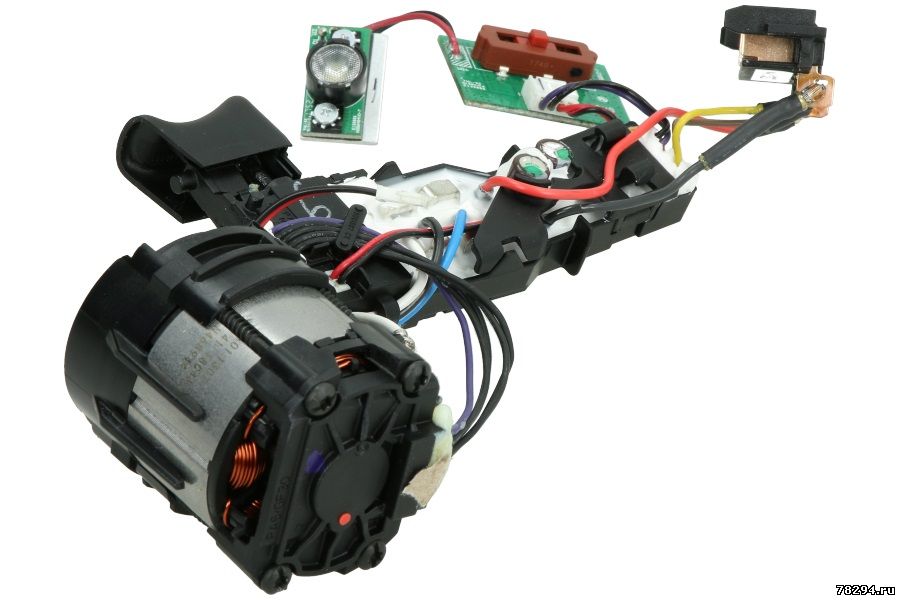

Ремонт в сервисном центре заключается просто в замене модуля с кнопкой и двигателем целиком, деталь №34 на схеме

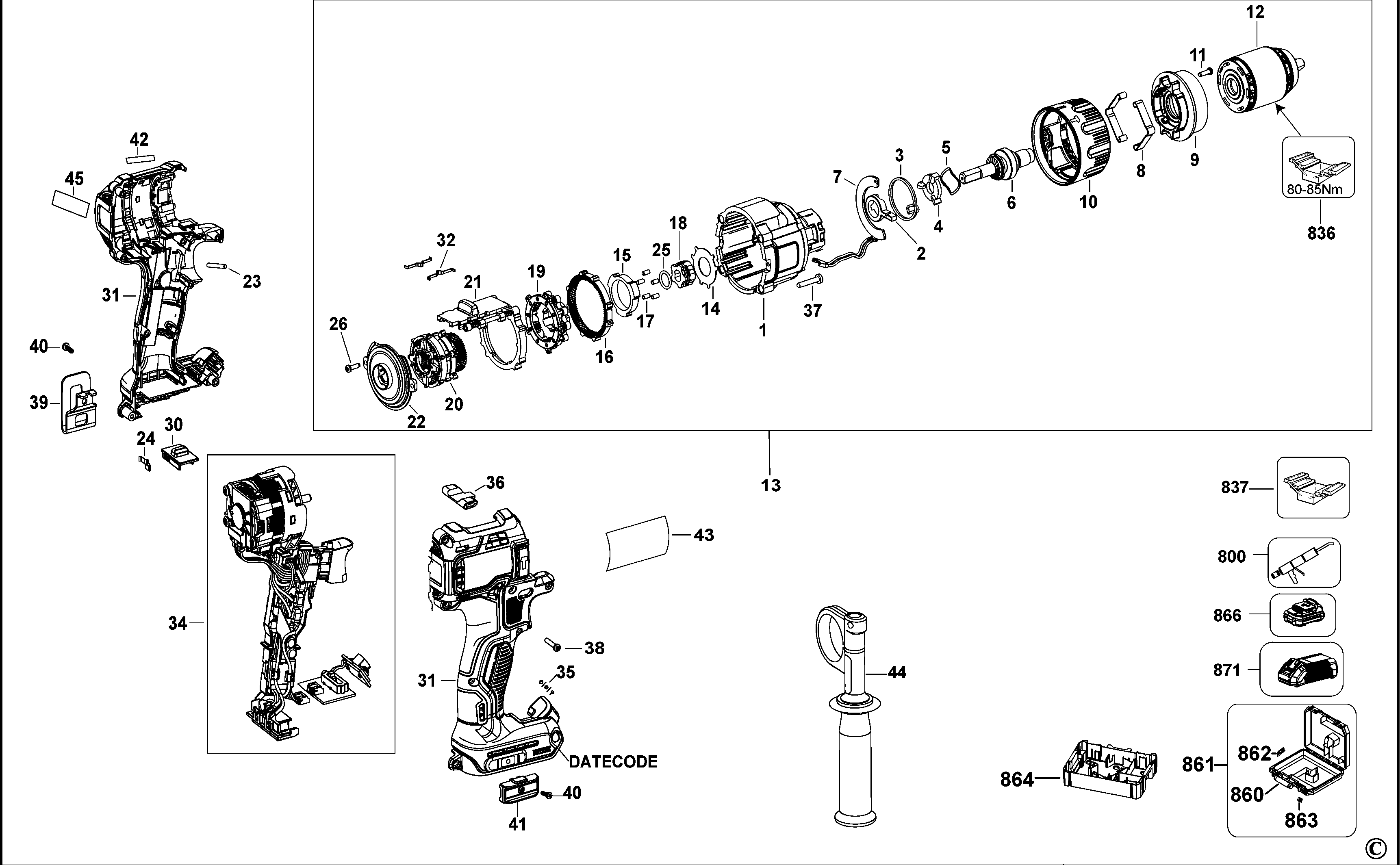

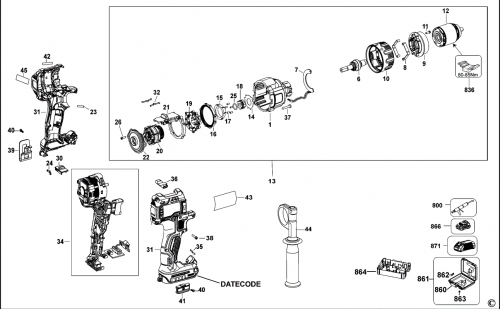

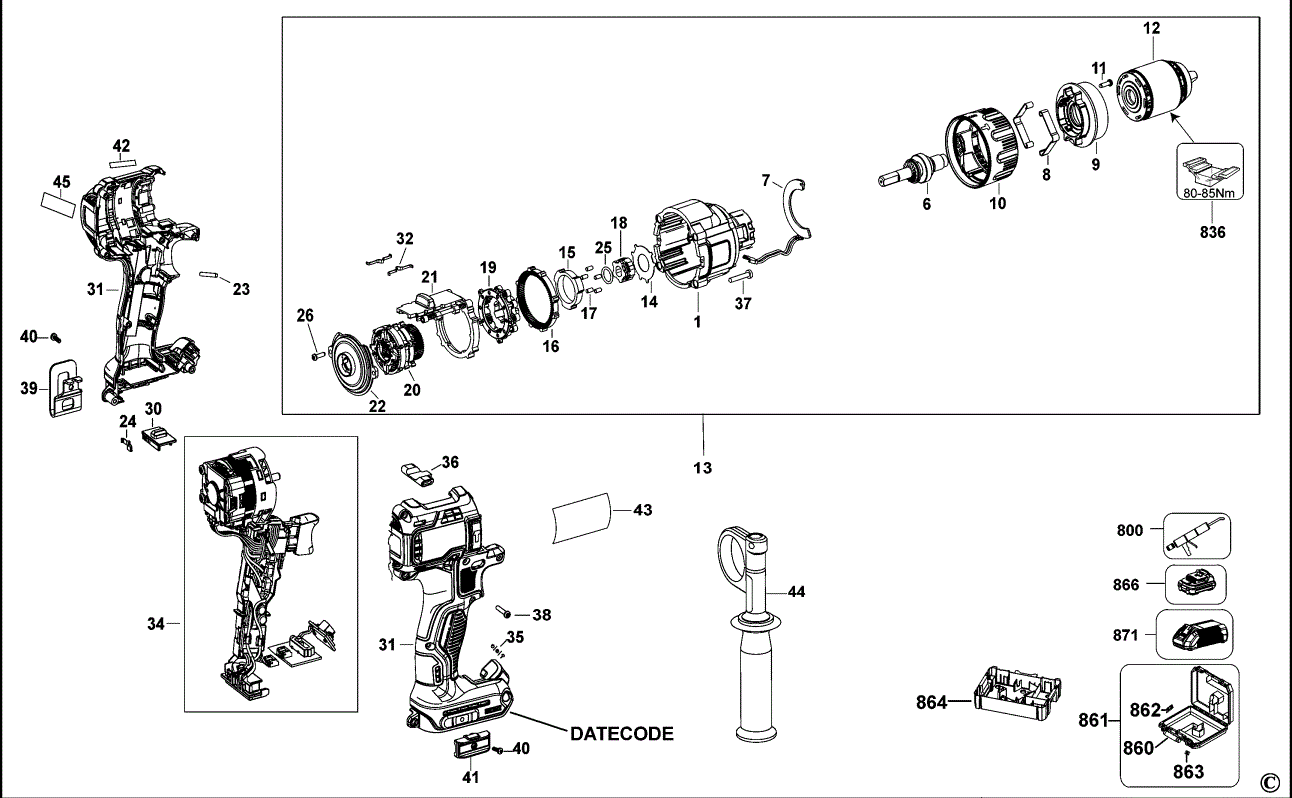

Взрыв схема DCD996

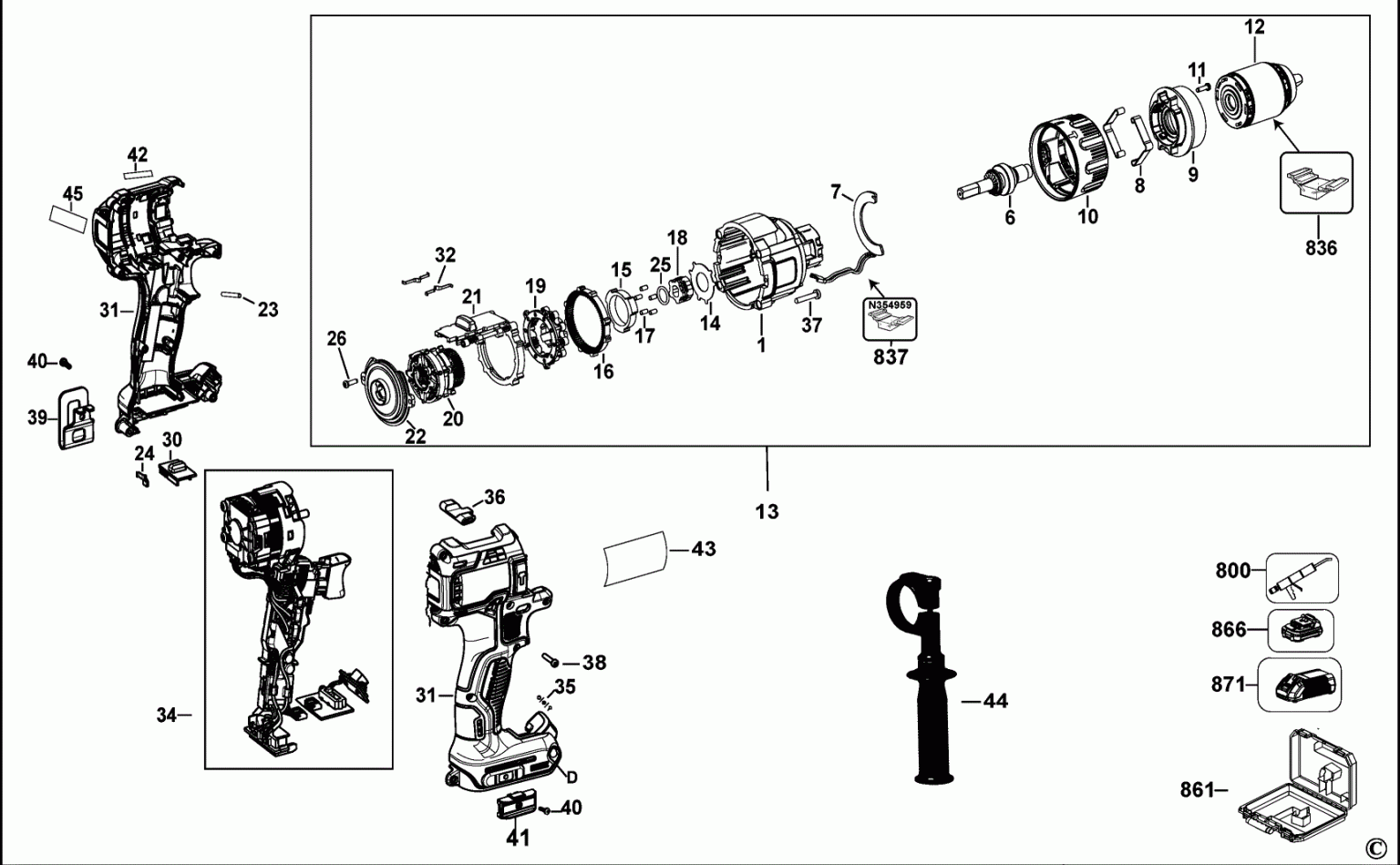

Взрыв схема DCD991





Код запчасти для DCD991 и DCD996 - N481825, цена около 100-120 долларов

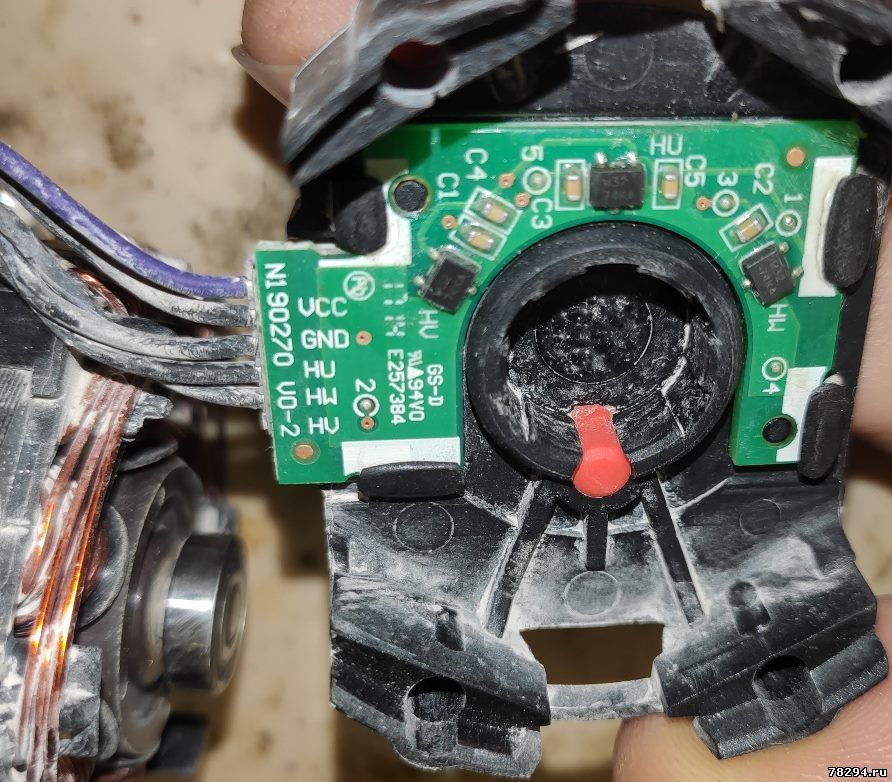

Сзади двигателя на крышке стоят 3 датчика холла в корпусе SOP-3M


Запчасть N190270

Доступно только для пользователей

В наличии всегда есть исправные двигатели и кнопки б/у отдам задешево

Обращайтесь, пишите на почту, всегда помогу отремонтировать ваш шуруповерт https://www.avito.ru/serov....4887428
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.
Переделаю аккумуляторы на литиевые элементы от 1000р.
Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 24.05.2021, 10:25 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:5201
  • Репутация:35±
Anat78

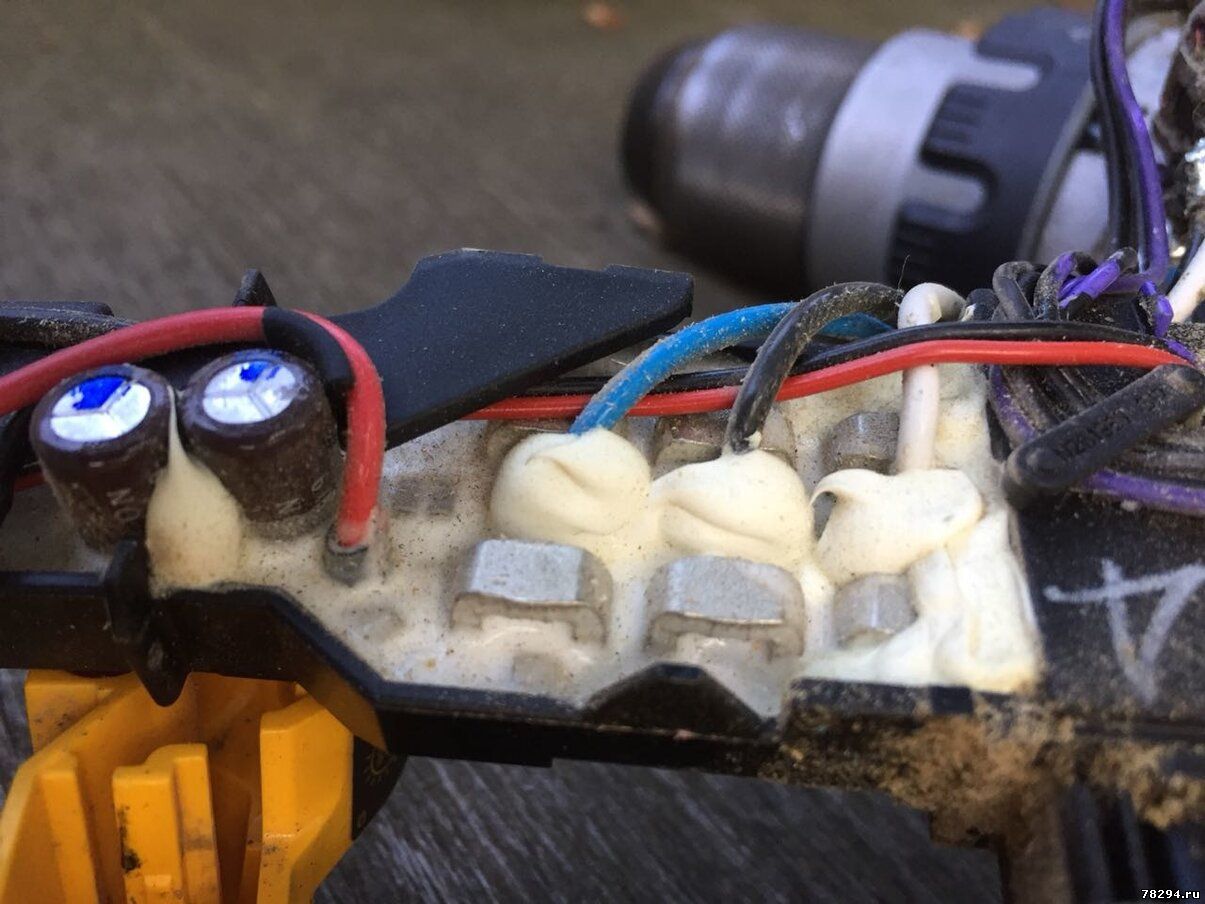

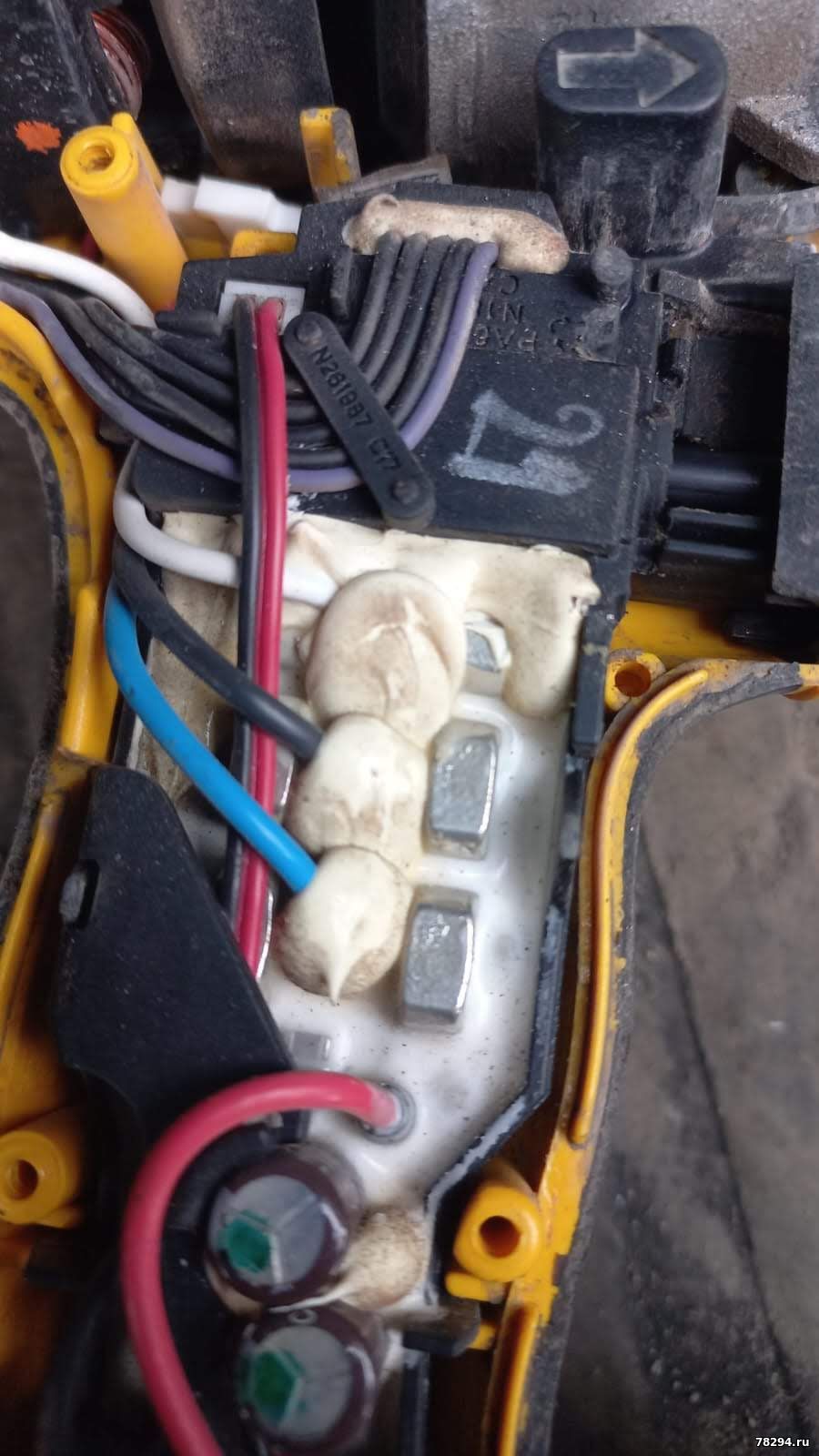

Еще фото платы DCD996:
n455708

Доступно только для пользователей


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
plafed_1981 Дата: Воскресенье, 21.11.2021, 17:42 | Сообщение # 3

Пользователи

plafed_1981

Рядовой

  • Сообщений:1
  • Репутация:0±

День добрый!  Если можно, спрошу здесь. 991, использовал с ледобуром один сезон. Появился очень заметный поперечный люфт в редукторе. Зажимаю обычное сверло длиной 100 мм, люфт на кончике сверла почти 3мм!  Износ шестерен или подшипник? И можно ли самому это устранить.
Anat78 Дата: Воскресенье, 21.11.2021, 18:31 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:5201
  • Репутация:35±
Anat78

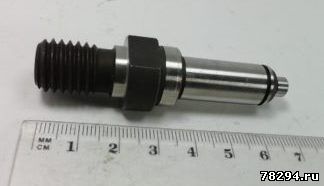

Это подшипник на шпинделе №6
код запчасти N481705



Можете просто заменить его на новый



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Воскресенье, 21.11.2021, 19:31 | Сообщение # 5

Администраторы

Anat78

Майор

  • Сообщений:5201
  • Репутация:35±
Anat78

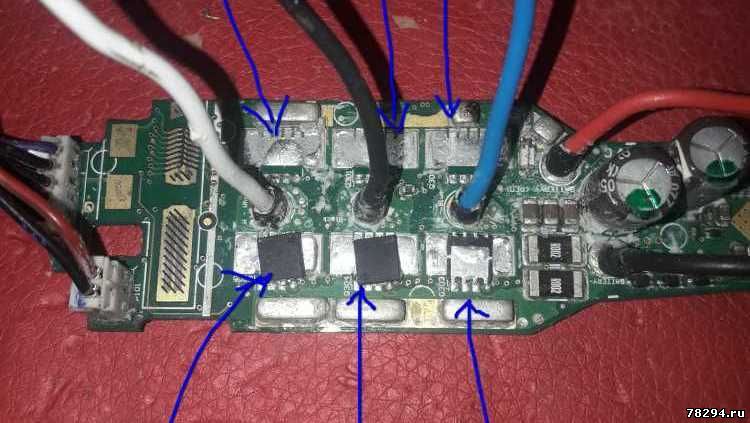

Сгорел транзистор - просто меняем на новый:

Доступно только для пользователей


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 24.01.2022, 10:32 | Сообщение # 6

Администраторы

Anat78

Майор

  • Сообщений:5201
  • Репутация:35±
Anat78

Еще один DCD991 починил:

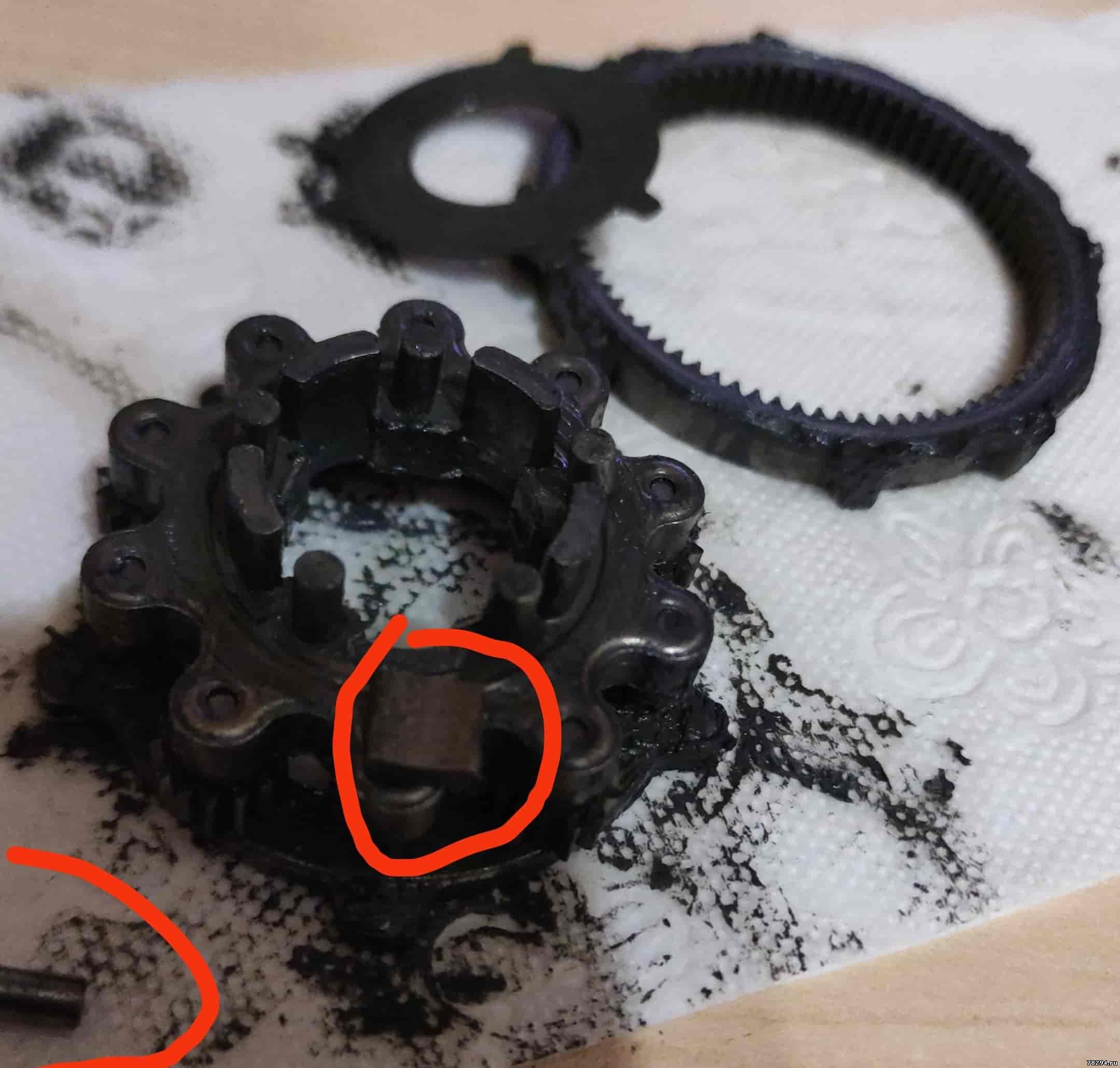

Во втором сломалась шестерня и заклинило редуктор:

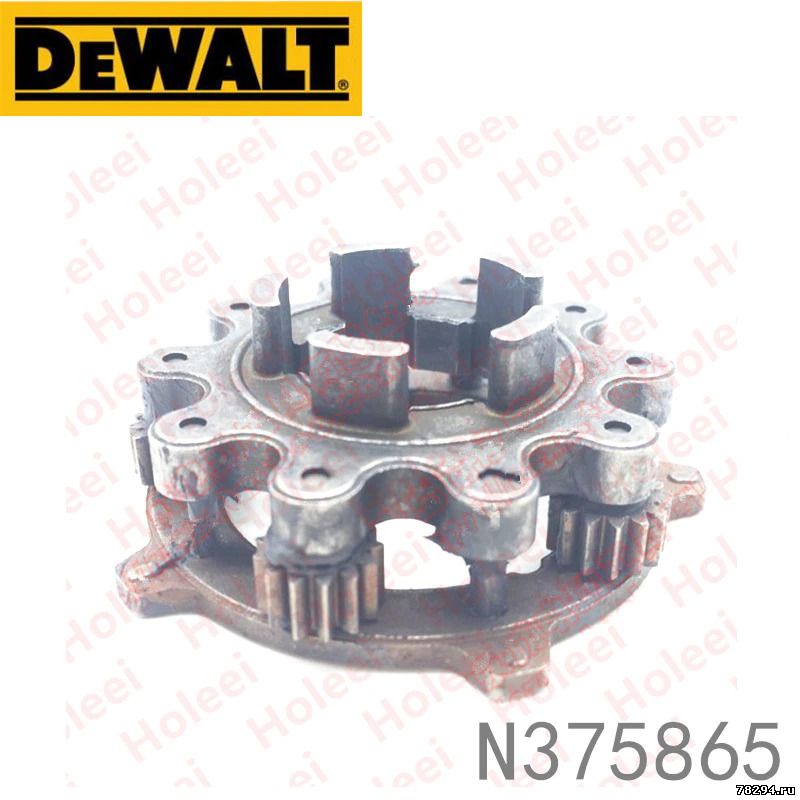

Новая шестерня имеет код N375865

Можно купить здесь: http://alli.pub/68r5bl



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Павел5204 Дата: Четверг, 10.02.2022, 13:40 | Сообщение # 7

Пользователи

Павел5204

Рядовой

  • Сообщений:1
  • Репутация:0±

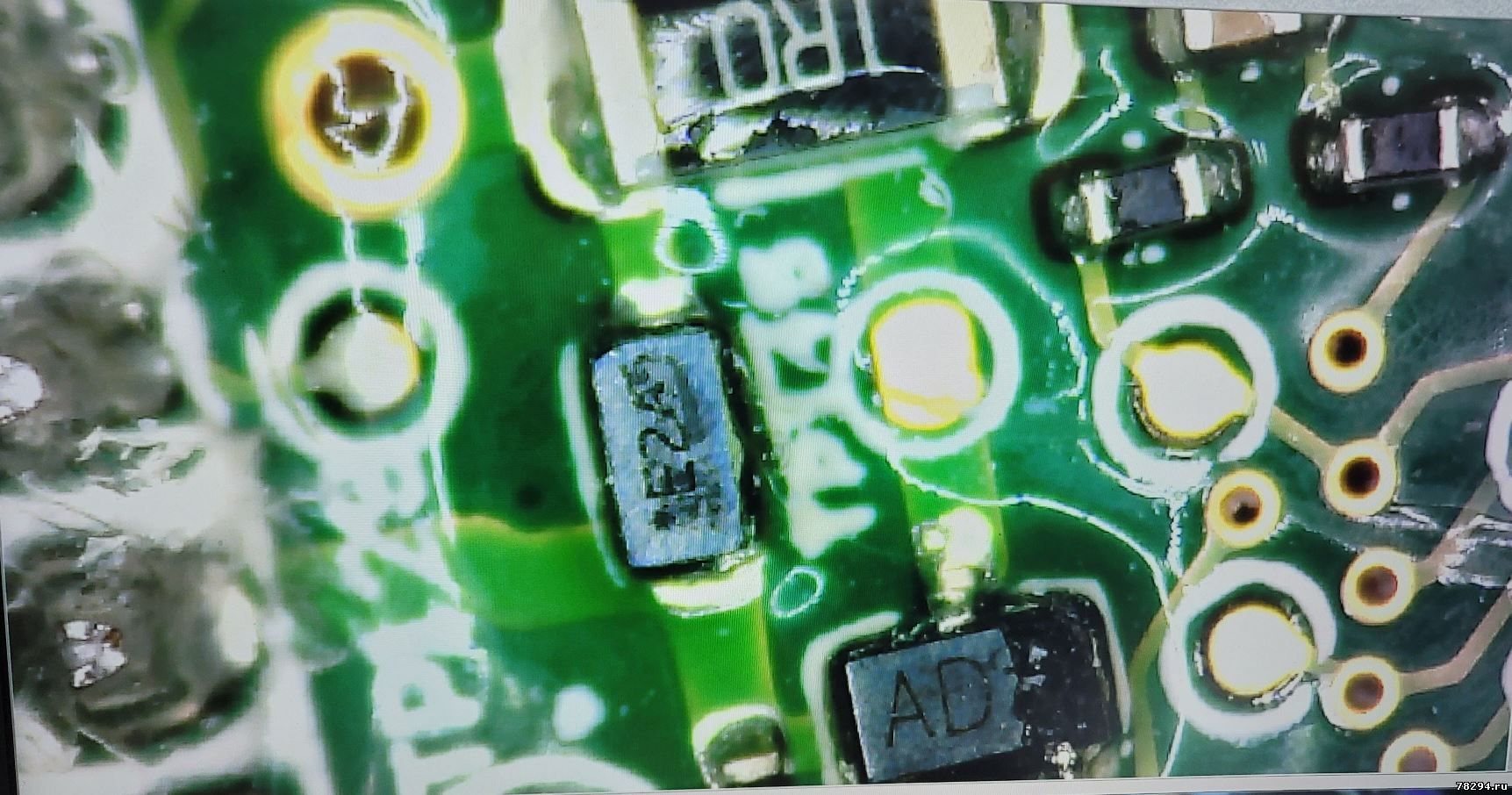

Здравствуйте! Подскажите, пожалуйста, маркировку транзистора на обратной стороне платы
Транзистор стоит возле резистора 1206  1 Ом, рядом с резистивной сборкой. Маркировка AD.. дальше не видно



Сообщение отредактировал Павел5204 - Четверг, 10.02.2022, 13:43
docdocov22 Дата: Среда, 16.02.2022, 01:26 | Сообщение # 8

Пользователи

docdocov22

Рядовой

  • Сообщений:2
  • Репутация:0±

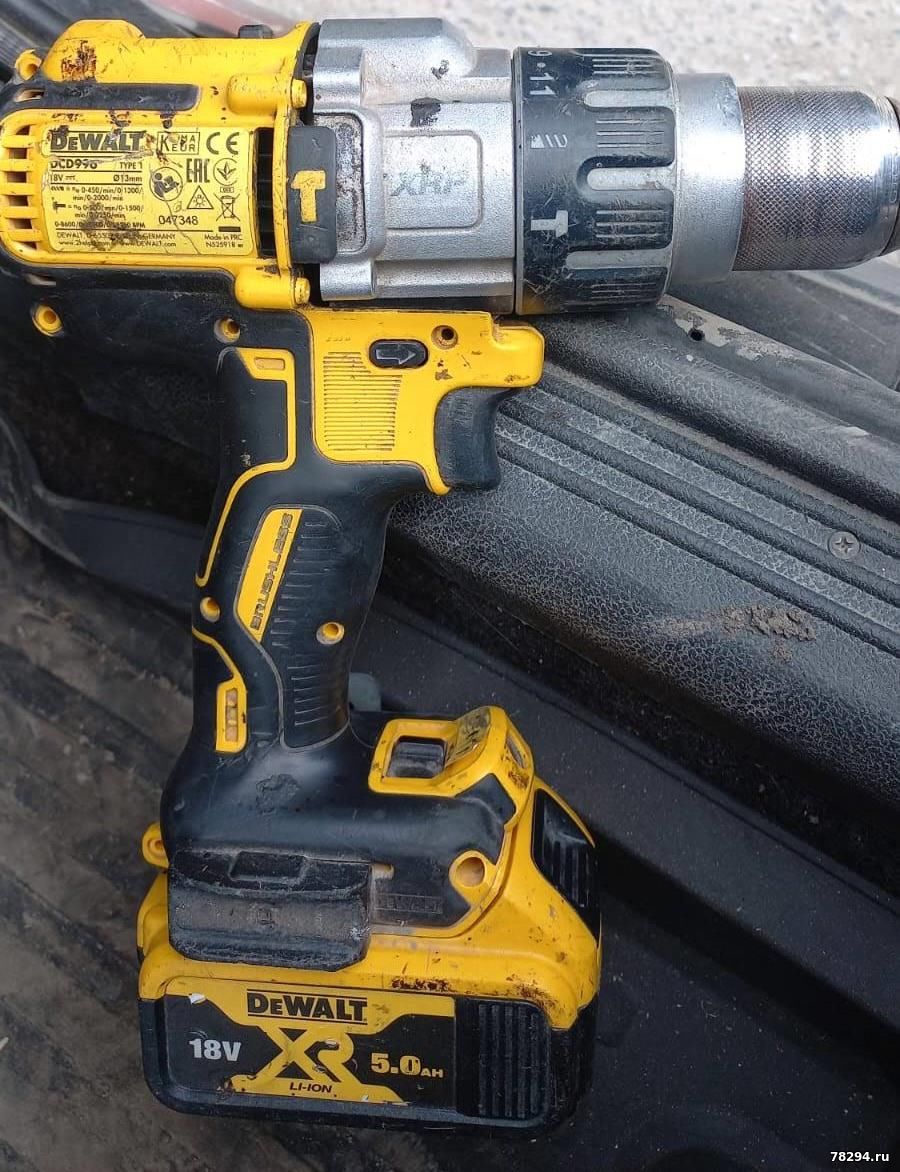

Добрый день! Подскажите в первый же день пользования на новом dcd796 в 1м положении скорости на любых установках трещит муфта почти на нулевом моменте... Что делать? Сдавать по гарантии? Жутко расстроен копил на этот Шурик давно
Anat78 Дата: Среда, 16.02.2022, 01:47 | Сообщение # 9

Администраторы

Anat78

Майор

  • Сообщений:5201
  • Репутация:35±
Anat78

Да пока гарантия есть - сдавать , заводской брак муфты

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
docdocov22 Дата: Среда, 16.02.2022, 03:41 | Сообщение # 10

Пользователи

docdocov22

Рядовой

  • Сообщений:2
  • Репутация:0±

Спасибо! Помчу сдавать! Главное чтобы мозги не выносили во всехинструментах. Как по вашему опыту, есть ли смысл с девальт связываться или все же вернуть деньги и больше не брать эту фирму?
Anat78 Дата: Среда, 16.02.2022, 10:34 | Сообщение # 11

Администраторы

Anat78

Майор

  • Сообщений:5201
  • Репутация:35±
Anat78

Надеюсь просто вам не повезло
А так любой инструмент сломать можно smile в ремонт всякий приходит


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
vlad-v2000 Дата: Пятница, 18.03.2022, 00:32 | Сообщение # 12

Пользователи

vlad-v2000

Рядовой

  • Сообщений:1
  • Репутация:0±

Anat78, не подскажешь сколько вольт должно приходить на датчик хола
Anat78 Дата: Пятница, 18.03.2022, 01:02 | Сообщение # 13

Администраторы

Anat78

Майор

  • Сообщений:5201
  • Репутация:35±
Anat78



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
denku262 Дата: Понедельник, 28.03.2022, 16:22 | Сообщение # 14

Пользователи

denku262

Рядовой

  • Сообщений:9
  • Репутация:0±

Добрый день!
Подскажите пожалуйста в чем причина сгорания SMD предохранителя c маркировкой "V" 0.125А.
Шуруповерт DCD996.
Использую как ледобур, 2-3 лунки и предохранитель сгорает.
Anat78 Дата: Понедельник, 28.03.2022, 16:23 | Сообщение # 15

Администраторы

Anat78

Майор

  • Сообщений:5201
  • Репутация:35±
Anat78

обычно транзисторы когда сгорают и он заодно

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
denku262 Дата: Понедельник, 28.03.2022, 16:39 | Сообщение # 16

Пользователи

denku262

Рядовой

  • Сообщений:9
  • Репутация:0±

Цитата Anat78 ()
обычно транзисторы когда сгорают и он заодно
После востоновления предохранителя шуруповерт, работает
Т.Е. возможно один из транзисторов дохлый?
Anat78 Дата: Понедельник, 28.03.2022, 20:41 | Сообщение # 17

Администраторы

Anat78

Майор

  • Сообщений:5201
  • Репутация:35±
Anat78

Возможно
но без тестирования никак не узнаешь


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
denku262 Дата: Вторник, 29.03.2022, 17:20 | Сообщение # 18

Пользователи

denku262

Рядовой

  • Сообщений:9
  • Репутация:0±

Цитата Anat78 ()
Возможноно без тестирования никак не узнаешь
Добрый день!

прозвонил транзисторы 3шт из 6 звонятся совсем по другому.
Возникает вопрос они там все одинаковые? и как безболезнено снять радиаторы вокруз них (или это преды такие)?
Anat78 Дата: Среда, 30.03.2022, 08:53 | Сообщение # 19

Администраторы

Anat78

Майор

  • Сообщений:5201
  • Репутация:35±
Anat78

Радиаторы просто припаяны
прозваниваете с отключенным двигателем?


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
denku262 Дата: Среда, 30.03.2022, 09:15 | Сообщение # 20

Пользователи

denku262

Рядовой

  • Сообщений:9
  • Репутация:0±

Цитата Anat78 ()
Радиаторы просто припаяныпрозваниваете с отключенным двигателем?
Да, с отключеным. 3шт прозваниваются 0,456 между стоком и истоком (мультимер в режиме прозвонки диодов), 3 шт 0,228
Anat78 Дата: Среда, 30.03.2022, 09:22 | Сообщение # 21

Администраторы

Anat78

Майор

  • Сообщений:5201
  • Репутация:35±
Anat78

Надо именно использовать тестер транзисторный, чтобы замерить все параметры и сравнить между собой транзисторы, хотя бы такой тестер - LCR-TC1

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
denku262 Дата: Среда, 30.03.2022, 11:40 | Сообщение # 22

Пользователи

denku262

Рядовой

  • Сообщений:9
  • Репутация:0±

Anat78, есть похожий тестер, не хотелось все выпаивать.
Anat78 Дата: Четверг, 31.03.2022, 15:46 | Сообщение # 23

Администраторы

Anat78

Майор

  • Сообщений:5201
  • Репутация:35±
Anat78

Еще один утопленник DCD991 с шотки:





Доступно только для пользователей


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
denku262 Дата: Вторник, 05.04.2022, 08:58 | Сообщение # 24

Пользователи

denku262

Рядовой

  • Сообщений:9
  • Репутация:0±

Доброе утро!
Не подскажешь где можно приобрести H455708
Anat78 Дата: Вторник, 05.04.2022, 09:14 | Сообщение # 25

Администраторы

Anat78

Майор

  • Сообщений:5201
  • Репутация:35±
Anat78

https://seltop.ru/zapchas....?

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
denku262 Дата: Вторник, 05.04.2022, 09:32 | Сообщение # 26

Пользователи

denku262

Рядовой

  • Сообщений:9
  • Репутация:0±

Цитата Anat78 ()
https://seltop.ru/zapchas....?
не радостный ценик. wacko

Еще вопрос, может быть? проблема в редукторе если сгорает пред., стоит разбирать? при запуске без нагрузки происходит характерный щелчек
Anat78 Дата: Вторник, 05.04.2022, 09:50 | Сообщение # 27

Администраторы

Anat78

Майор

  • Сообщений:5201
  • Репутация:35±
Anat78

это транзисторы пробиты...

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 02.09.2022, 11:24 | Сообщение # 28

Администраторы

Anat78

Майор

  • Сообщений:5201
  • Репутация:35±
Anat78

Еще 2 шуруповерта восстановил

http://www.78294.ru/_fr/12/VID_20220828_15.mp4

http://www.78294.ru/_fr/12/9952918.mp4

А у третьего просто кнопку отмыл


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
denku262 Дата: Четверг, 26.01.2023, 10:41 | Сообщение # 29

Пользователи

denku262

Рядовой

  • Сообщений:9
  • Репутация:0±

Цитата Anat78 ()
это транзисторы пробиты...
Добрый день! вернулся к ремонту данного шуруповерта.
выпаял все тронзисторы, проверил LCR тестером, в 6 шт(4C020N) . живые пораметры одинаковые.

Подскажи пожалуйста что еще может бять?
Anat78 Дата: Четверг, 26.01.2023, 10:55 | Сообщение # 30

Администраторы

Anat78

Майор

  • Сообщений:5201
  • Репутация:35±
Anat78

проверить драйверы управления транзисторов, сам контроллер и кнопку

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
