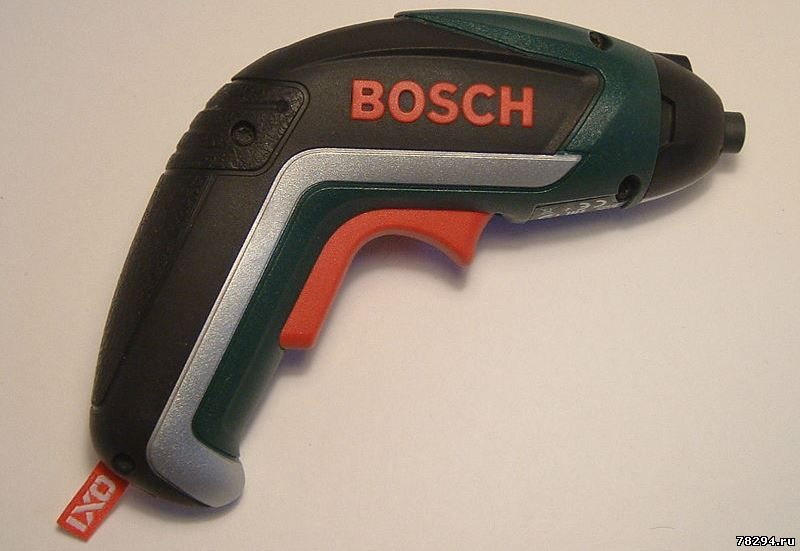

BOSCH IXO5 3,6V разборка
Anat78 Дата: Вторник, 17.03.2020, 13:02 | Сообщение # 1

Администраторы

Anat78

Лейтенант

  • Сообщений:3683
  • Репутация:18±
Anat78

BOSCH IXO5 3,6V разборка, замена батареи в BOSCH IXO5 очень простая и заключается в замене элемента 18650, причем можно ставить намного более емкие элементы на 3ач

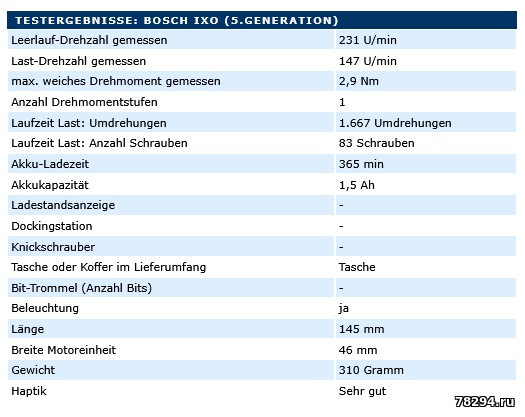

Основные параметры: 3,6 В, 1,5 Ач, 215 об / мин, 4,5 Нм, 0,3 кг, зарядка MicroUSB, со светом (рассеивается), с блокировкой шпинделя.

Обратите внимание, что серия IXO не имеет регулировки крутящего момента, а мощность ограничена. Вам необходимо использовать аксессуар (продается отдельно) для регулировки крутящего момента.

Упакованный в железную коробку, с очень тонким железом.



Для всего есть определенное место в коробочке







Набор бит в комплекте



Зарядное микро USB

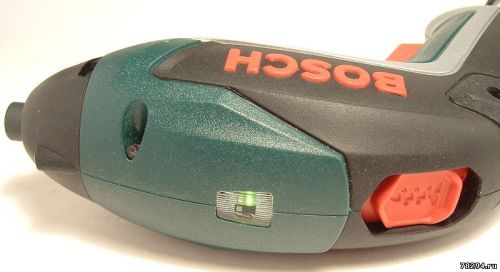

Индикатор заряда батареи и переключатель направления вращения

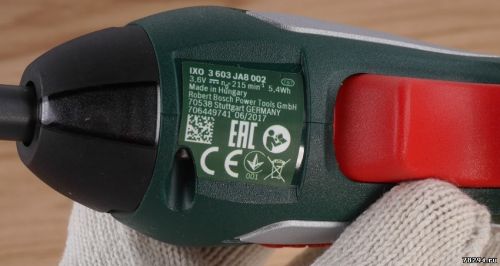

Изготовлено в Венгрии



Порт микро USB для зарядки отвертки, можно заряжать от чего угодно и в машине и от повербанка



https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 17.03.2020, 13:21 | Сообщение # 2

Администраторы

Anat78

Лейтенант

  • Сообщений:3683
  • Репутация:18±
Anat78

Обрезиненная ручка



Два вида рассеивателя для подсветки, верхний концентрированный, нижний рассеянный



Если снять то получится доступ к посадочному месту для различных насадок



Откручиваем 4 самореза и отклеиваем наклейку шильдик, разбираем:





Курок выключателя:



Переключатель направления вращения



Термодатчик батареи



Отсоединяем двигатель от редуктора:



Батарея 18650 SANYO UR18650W2 1,5ач и ток до 15А



https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 17.03.2020, 13:50 | Сообщение # 3

Администраторы

Anat78

Лейтенант

  • Сообщений:3683
  • Репутация:18±
Anat78

Плата управления:







Двигатель 1607022656 3,6Вольт




Редуктор:



Чтобы открыть надо повернуть крышку

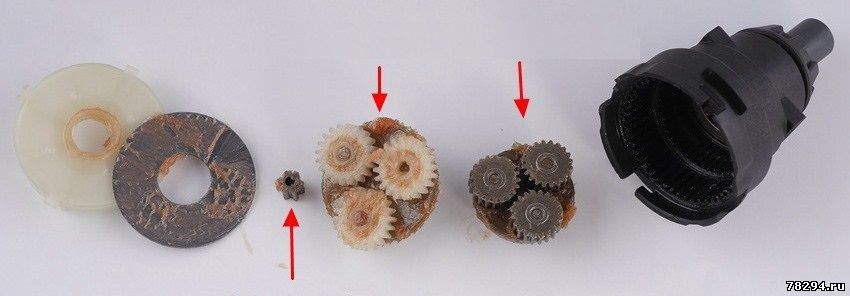

Двух ступенчатый редуктор, пластиковые шестерни используются по причине небольших нагрузок в первых ступенях редуктора

Первая это шестерня двигателя, потом идет первая ступень редуктора, затем вторая ступень



Устройство автоматической блокировки редуктора:



https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 17.03.2020, 13:52 | Сообщение # 4

Администраторы

Anat78

Лейтенант

  • Сообщений:3683
  • Репутация:18±
Anat78





Снимаем стопорную шайбу и вынимаем выходной вал

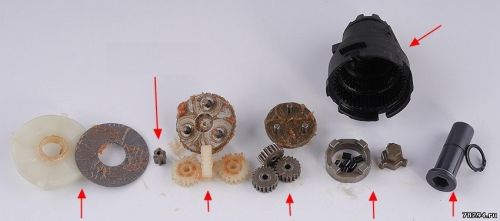

Все детали редуктора:



Полностью разобранная отвертка



Толщина пластика корпуса



https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 23.06.2020, 09:41 | Сообщение # 5

Администраторы

Anat78

Лейтенант

  • Сообщений:3683
  • Репутация:18±
Anat78

Поддержать развитие сайта можно здесь: http://serov1.ucoz.net/forum/0-0-0-36

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 19.11.2020, 01:24 | Сообщение # 6

Администраторы

Anat78

Лейтенант

  • Сообщений:3683
  • Репутация:18±
Anat78

Замена аккумулятора для отвертки Bosch IXO



В этом руководстве показано, как открыть аккумуляторную отвертку Bosch IXO и отремонтировать ее, заменив внутреннюю аккумуляторную батарею. Учебное пособие основано на IXO версии 5 (V), но также применимо к другим поколениям электрических отверток IXO, таким как IXO 4 (IV) и IXO 3 (III), а также к аккумуляторным отверткам других производителей, таким как Ryobi и Black & Decker. которые используют литий-ионный аккумулятор от 3,6 до 4 В.

Метод замены аккумулятора Bosch IXO:

Открыть и частично разобрать Bosch IXO
Отсоедините старую аккумуляторную батарею.
Припаять сменный аккумулятор
Соберите Bosch IXO

Эта процедура подробно описана ниже с большим количеством фотографий. Нажмите на любое фото, чтобы увеличить его!
bosch-ixo-отвертка-руководство-замена-батареи
Отказ от ответственности

Вы несете полную ответственность за любой ущерб себе, вашей отвертке или чему-либо еще. Это руководство предназначено только для профессиональных, образовательных целей и предлагается без каких-либо гарантий и обязательств.

Предупреждение : литий-ионные батареи нестабильны, и в случае короткого замыкания или перегрева они выйдут из строя и воспламенится, что приведет к серьезным ожогам и опасности возгорания. Не замыкайте, не разбирайте, не раздавливайте и не подвергайте содержимое воздействию воды. Литий бурно реагирует в воде.

Инструменты / Запчасти / Оборудование:

Аккумуляторная отвертка Bosch IXO
Совместимое зарядное устройство
Паяльник: Электроника (около 18-25 Вт) с жалом - зубилом
Припой: бессвинцовый серебряный припой с флюсовым сердечником отлично подходит для этого.
Маленькая отвертка с плоским жалом
Ремесленный нож
Ножницы
Отвертка Torx T-8 (звездочка).
Сменный литий-ионный аккумулятор IXO 3.6V с припаянными контактами (купить можно здесь обратившись на почту 78294@mail.ru цена 550 р за акб 2,5ач).

ИНСТРУКЦИЯ

Для начала удалите все насадки из патрона аккумуляторной отвертки.

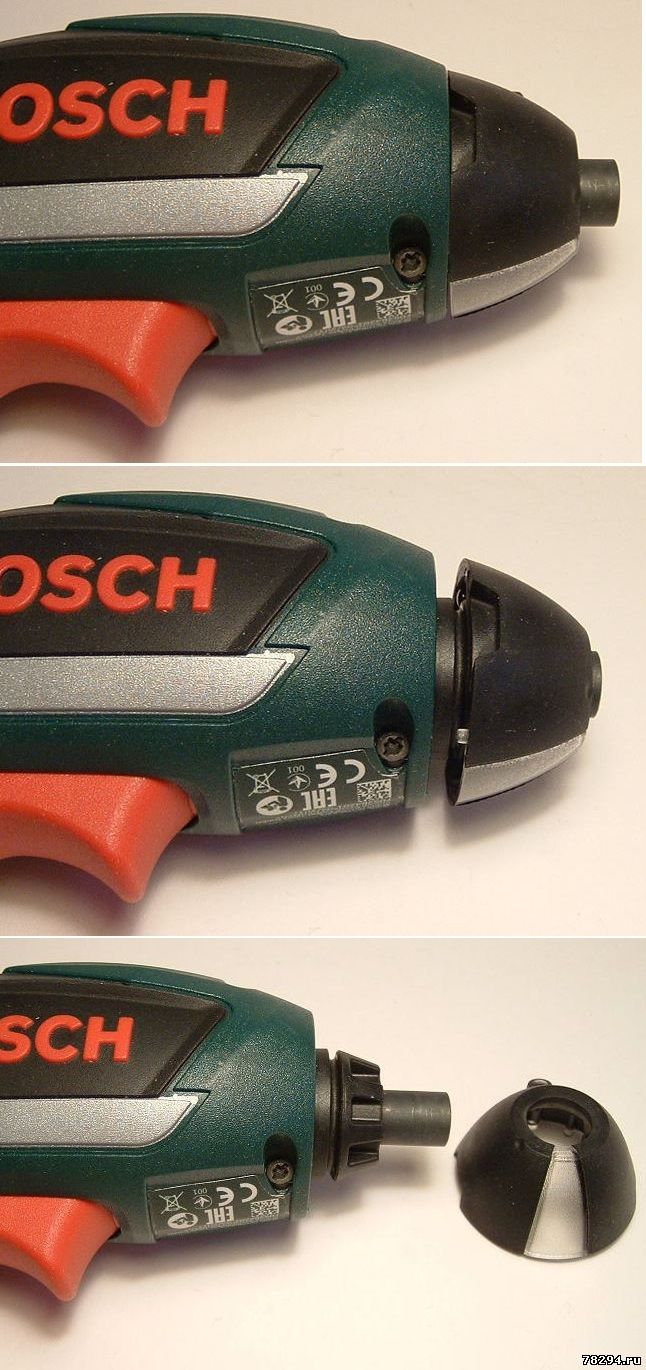

Используя отвертку с плоским лезвием, осторожно снимите резиновую насадку (заглушку патрона) с отвертки IXO и отложите ее в сторону.

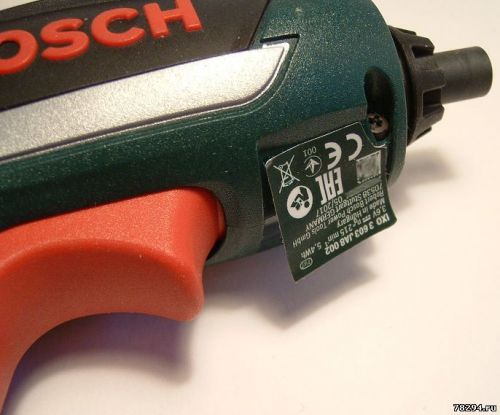

Аккуратно снимите этикетку перед кнопкой пуска. Для начала вы можете использовать лезвие ножа, приподняв этикетку за один угол.



С помощью отвертки Torx размера T-8 открутите 4 винта Torx, которые скрепляют две половины корпуса. Вместо этого вы также можете вставить небольшую отвертку с плоским лезвием в головки винтов.



Выкрутив 4 винта, теперь можно отделить корпус. Старайтесь, чтобы все внутренние детали оставались в левой половине корпуса.

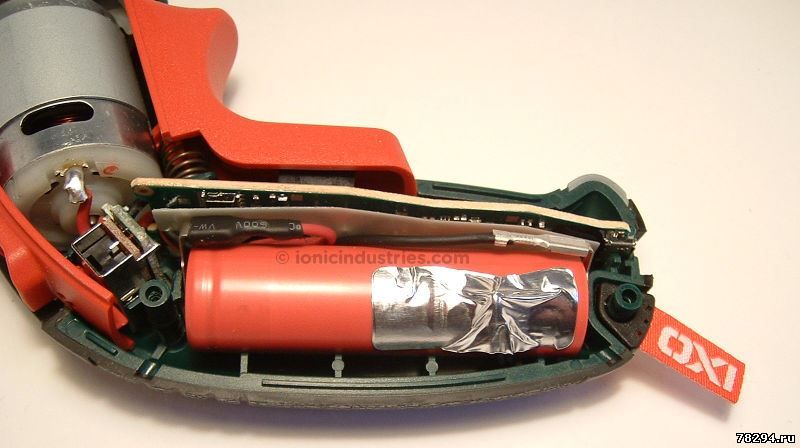

Ниже вы можете увидеть аккумулятор. Эта версия отвертки IXO имеет плоские клеммы для подключения проводов к батарее, но другие версии IXO имеют провода, припаянные к металлическим контактам на батарее.



Обратите внимание, что положительный полюс аккумулятора находится ближе всего к двигателю в этой версии отвертки Bosch IXO. В других версиях Bosch IXO батарея была установлена ​​наоборот, поэтому внимательно обратите внимание на полярность оригинальной батареи. Вы можете быстро сфотографировать его, прежде чем снимать, чтобы напомнить вам. На внешней стороне батареи рядом с положительным концом есть канавка, которая помогает идентифицировать ее.

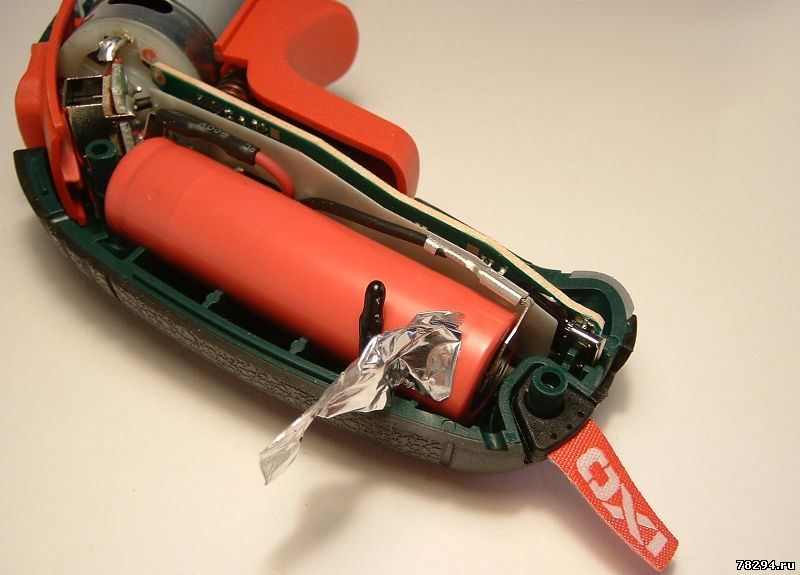

У этого Bosch IXO есть термодатчик, прикрепленный к батарее. Снимите алюминиевую ленту с датчика и отложите ленту в сторону.



Теперь вы можете вынуть оригинальный аккумулятор из отсека.



Снимите лопаточные разъемы с аккумулятора, чтобы отсоединить его. Если у вашего IXO есть припаянные провода к батарейным биркам, нагрейте паяльник и отсоедините провода.



Снятый аккумулятор показан ниже. Положительный конец батареи (слева) имеет канавку, проходящую по внешней стороне батареи. Более широкий лопаточный разъем находится на положительном конце, а более узкий лепестковый разъем - на отрицательном конце (справа).



https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 19.11.2020, 22:19 | Сообщение # 7

Администраторы

Anat78

Лейтенант

  • Сообщений:3683
  • Репутация:18±
Anat78

Сравните оригинальный аккумулятор с замененным.
Это литий-ионные батареи 3,6 В длиной 65 мм и диаметром 18 мм. Этот оригинальный аккумулятор IXO имеет максимальный ток разряда 15 А и емкость 1500 мАч. Сменный аккумулятор должен иметь такие же или более высокие номиналы. Установка аккумулятора большей емкости означает, что ваш беспроводной шуруповерт будет дольше работать без подзарядки.



Положительные стороны:



Отрицательные концы:



Установите новую батарею в корпус так, чтобы положительный конец был направлен к двигателю, как и у оригинальной батареи. Убедитесь, что провода доходят до меток припоя на новой батарее.



Отрежьте разьемы от проводов.



Решите, насколько укоротить металлические ленты на батарее. В этом примере только положительная лента была укорочена ножницами. Зачистите концы проводов.



Концы проводов залуживаем припоем.



Хорошо отогните металлические ленты от пластиковой оболочки батареи и залудите металлические метки припоем. Следите за тем, чтобы не расплавить пластиковую втулку, так как это может вызвать короткое замыкание!

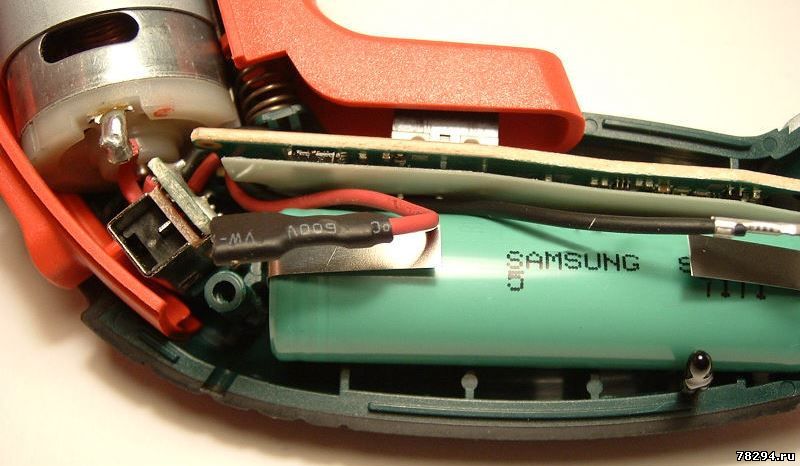

Установите новую батарею, убедившись, что датчик температуры не зажат снизу. Припаяйте провода к меткам батареи, не прижимая метки к пластиковому корпусу батареи, поскольку это может вызвать короткое замыкание. Избегайте нагрева датчика температуры, так как это может повредить его.



Приклейте термодатчик к поверхности сменной батареи. Держите металлическую ленту подальше от ярлыков батареи. При желании оберните паяные соединения изоляционной лентой.



https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 20.11.2020, 07:29 | Сообщение # 8

Администраторы

Anat78

Лейтенант

  • Сообщений:3683
  • Репутация:18±
Anat78

Если небольшая тканевая бирка IXO вышла наружу, верните ее на место. Он подходит только в одном направлении.



Если спусковой крючок вышел, вставьте его обратно в кожух. Проще всего, если вы вставите сначала нижний конец, а затем верхний. Убедитесь, что пружина находится на месте напротив стопора.



Полностью зафиксируйте вторую половину корпуса отвертки.

Удерживая две половинки корпуса вместе, убедитесь, что переключатели работают, двигатель вращается в обоих направлениях и работает свет.



Осторожно вставьте каждый винт в свое отверстие. Поскольку это саморезы, ввинченные в мягкий пластик, они легко перекручиваются. С помощью отвертки Torx медленно поверните каждый винт против часовой стрелки, пока не почувствуете, что он входит в резьбу. Затем равномерно затяните четыре винта по часовой стрелке.



Наклейте наклейку на корпус отвертки.



Закрепите носовую крышку на месте, убедившись, что установочный штифт совмещен с отверстием в корпусе отвертки. Вы можете снять конус, повернуть его на 180 градусов, а затем снова установить, чтобы выбрать другой объектив в зависимости от того, хотите ли вы более сфокусированный луч света или луч света с более широким углом.



Теперь у вас есть полностью отремонтированная аккумуляторная отвертка Bosch IXO!



Поставьте отвертку на полную зарядку. Аккумулятор большей емкости будет заряжаться дольше, чем исходный, но между зарядками он проработает дольше. Вы также можете начать использовать его до полной зарядки, так как это не повредит аккумулятор.



Заклейте клеммы на своей старой батарее и отправьте ее на утилизацию в местный общественный центр или пункт сбора батареек в супермаркете.

Вы можете оставить любые вопросы, советы или подсказки по замене батареи в Bosch IXO в разделе комментариев ниже.
