Разборка шуруповерт BOSCH GSR 12V-35
|
|
|
Anat78
|
Дата: Пятница, 20.12.2019, 14:06 | Сообщение # 1
|
Администраторы
Anat78
Подполковник
- Сообщений:8627
- Репутация:73±
|
Разборка шуруповерт BOSCH GSR 12V-35
Характеристики шуруповерта BOSCH GSR 12V-35
Наличие реверса да
Устройство аккумулятора обойма
Max диаметр шурупа, мм 8
Жестк. вращ. момент, Нм 35
Мягк.вращ. момент, Нм 20
Частота вращения шпинделя, об/мин 0-460/0-1750
Мах диаметр сверления (дерево), мм 32
Max диаметр сверления (металл), мм 10
Max крутящий момент , Нм 35
Вес, кг 0,75
Напряжение аккумулятора, В 12
Количество аккумуляторов в комплекте нет
Размер зажимаемой оснастки, мм 0.8-10
Ленточные (магазинные) нет
Наличие подсветки да
Тормоз двигателя есть
Тип двигателя бесщеточный
Наличие удара нет
Тип аккумулятора Li-lon
Тип аккумуляторный
Тип патрона быстрозажимной
Число скоростей 2
Число ступеней крутящего момента 20+1
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
slavemaster
|
Дата: Пятница, 29.04.2022, 00:39 | Сообщение # 2
|
|
|

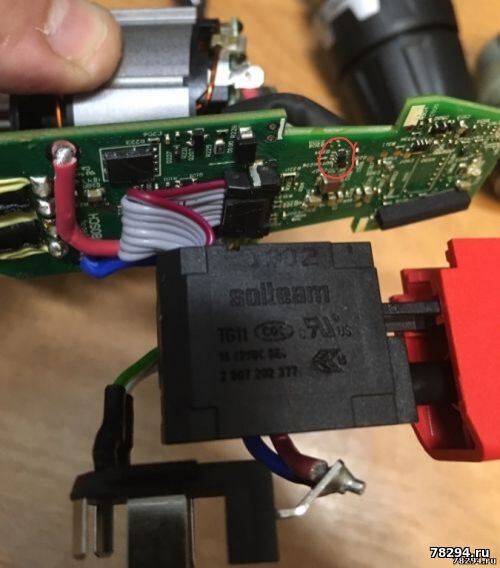

Товарищ попросил глянуть такой шурик - не крутит. При нажатии кнопки загорается подсвет, индикатор заряда, и происходит слабый рывок двигателя. На плате бросился в глаза обугленный полевик в QFN корпусе (на предпоследнем фото виден рядом с красным силовым проводом от акб, подписан Q202). Было подумал что это IRFH5300 как GSR 10,8, но тут он явно соединен с плюсом, значит p-канальный, чип-дип подсказал только IRFH9310. Есть ли у кого-нибудь возможность посмотреть маркировку оригинала?
Добавлено (04.07.2022, 17:22)
---------------------------------------------
В итоге заказал IRFH9310 https://alli.pub/76scbz?erid=2SDnjcCya5j , запаял - работает.
|
|
|
|
|
|
abuhava
|
Дата: Суббота, 14.02.2026, 01:35 | Сообщение # 3
|
|
|
Подскажите пожалуйста маркировку
|
|
|
|
|
|
saby8792
|
Дата: Воскресенье, 01.03.2026, 01:11 | Сообщение # 4
|
|
|

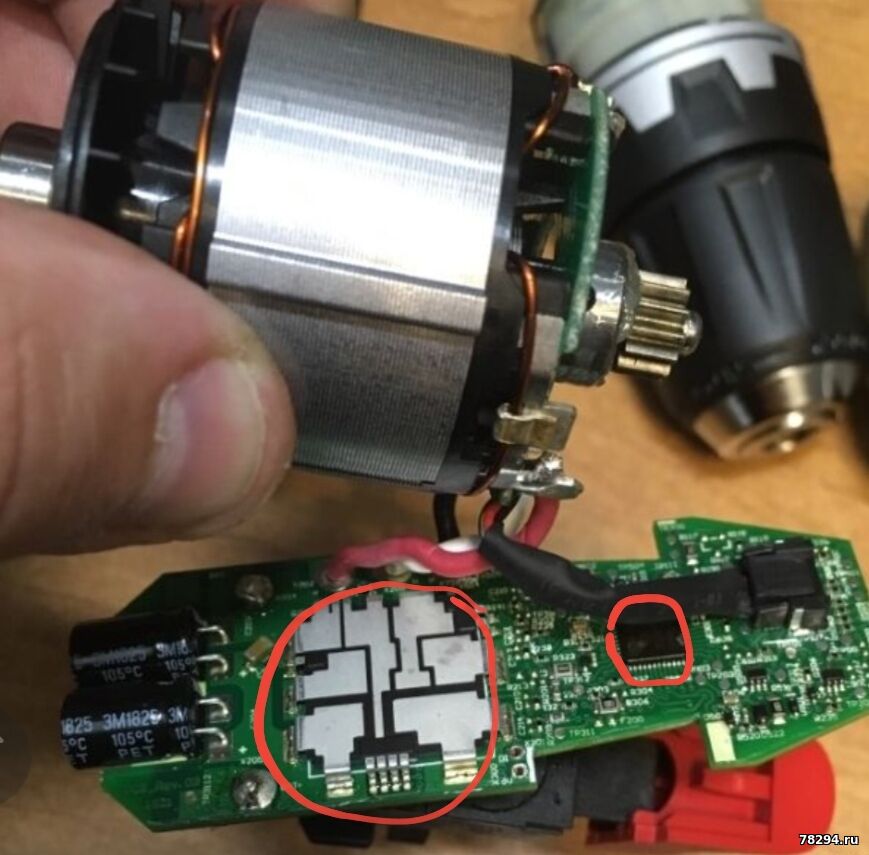

Gsr12v35 перестал подавать признаки жизни, при нажатии на кнопку ничего не происходит ни света ни индикации заряда, только два элемента на плате заметно греются (обвел красным на фото ниже) повреждений и выгорания на плате не замечено...
Подскажите куда копать..
Сообщение отредактировал saby8792 - Воскресенье, 01.03.2026, 01:13 |
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 01.03.2026, 01:26 | Сообщение # 5
|
Администраторы
Anat78
Подполковник
- Сообщений:8627
- Репутация:73±
|
Плата под замену. если чип грется то ему хана уже
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
saby8792
|
Дата: Воскресенье, 01.03.2026, 19:13 | Сообщение # 6
|
|
|
При более детальном рассмотрении под увеличением заметил каррозию и выгорание элемента...
|
|
|
|
|
|
shalashaktobe
|
Дата: Пятница, 17.07.2026, 20:11 | Сообщение # 7
|
|
|
Добрый день. У меня GSR 12v-35. Прям в руках перестал работать. Симптомы те же, нажал кнопку подсветка индикация и не большой щелчок движения есть, после уже сколько не нажимай не работает. Если батарейку перестегнуть тогда щелчок появляется. Q202 и r223 живые. Плата стоит 25 тысяч тенге, шуруповерт (тушка) 65 тысяч тенге. Смысла покупать плату не вижу а оживить не могу. Может кто подскажет куда копать
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 18.07.2026, 09:50 | Сообщение # 8
|
Администраторы
Anat78
Подполковник
- Сообщений:8627
- Репутация:73±
|
Сгорел силовой модуль управления - плата под замену
Если надо недорого то ставят китайские платы
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
shalashaktobe
|
Дата: Четверг, 23.07.2026, 08:04 | Сообщение # 9
|
|
|
Приветствую.Нашел плату от GSR 12v-30 на пиндодо, они взаимозаменяемые? А что именно вылетает в этих платах?
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 23.07.2026, 13:07 | Сообщение # 10
|
Администраторы
Anat78
Подполковник
- Сообщений:8627
- Репутация:73±
|
фото?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
shalashaktobe
|
Дата: Четверг, 23.07.2026, 21:45 | Сообщение # 11
|
|
|
Присмотрелся поближе, конденсаторы расположены по разному. Так что они не взаимозаменяемые.
Плату никак не починить? Может какой блок ограничения момента вышел из строя?
Добавлено (17.08.2026, 01:34)
---------------------------------------------
Отвечаю сам себе, заказал плату с пиндодо, обошлась в 14 тысяч тенге. И все же так же решил попытать заменить Q202 (irfh9310). Заказал с чип дип. Долго не мог доехать до мастерской что бы феном сняли старый транзистор и напаяли новый, по итогу взял у друга паяльную станцию и заменил его. И о чудо все работает. Протестирую пару дней если снова сгорит заменю плату целиком. Сюда не могу приложить фото, не знаю почему.
|
|
|
|
|
|
val912
|
Дата: Понедельник, 14.09.2026, 11:16 | Сообщение # 12
|
|
|
Спасибо, Вы здорово помогли.
Дед.
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 14.09.2026, 11:21 | Сообщение # 13
|
Администраторы
Anat78
Подполковник
- Сообщений:8627
- Репутация:73±
|
Цитата shalashaktobe (  ) Сюда не могу приложить фото, не знаю почему.
