Bosch IXO IV 3.6V Li-Ion (0603981000) схема и ремонт
|
|
|
Anat78
|
Дата: Воскресенье, Вчера, 12:12 | Сообщение # 1
|
Администраторы
Anat78
Майор
- Сообщений:7878
- Репутация:65±
|
Bosch IXO IV 3.6V Li-Ion (0603981000) схема и ремонт
3603J81001
3603J81002
Инструкция - https://www.manual.nz/bosch/ixo-bbq/manual?p=1
https://www.manualslib.de/product....35.html

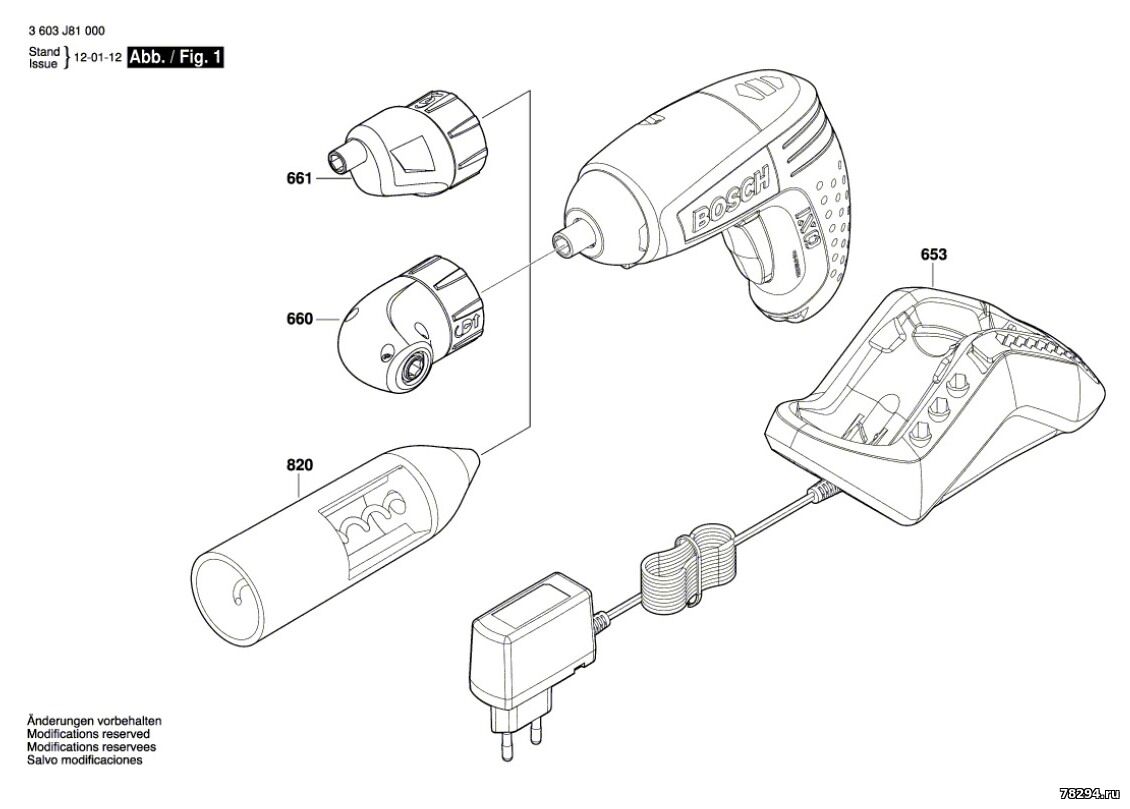

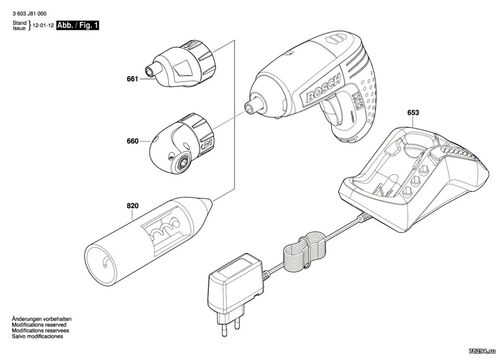

Схема:
АККУМУЛЯТОРНЫЙ ШУРУПОВЕРТ - 3 603 J81 000 - IXO 4
653 2 607 225 809 БЫСТРОЗАРЯДНОЕ УСТРОЙСТВО EU 230/3,6V, 5h
653 2 607 225 811 БЫСТРОЗАРЯДНОЕ УСТРОЙСТВО GB 230/3,6V, 5h
660 2 609 002 364 УГЛОВОЙ РЕДУКТОР
820 2 609 005 275 Штопор

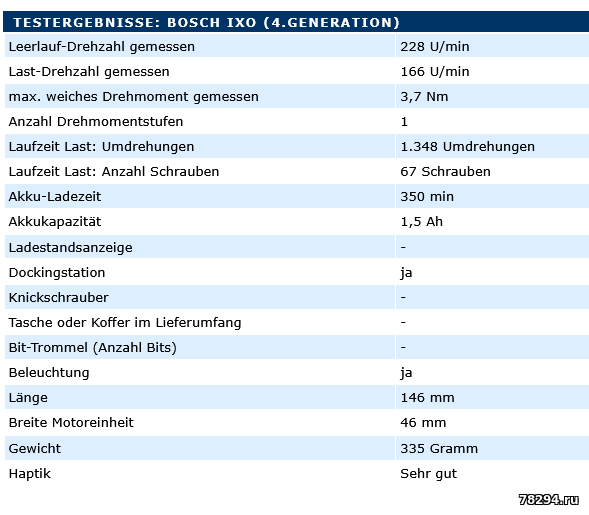

Технические характеристики

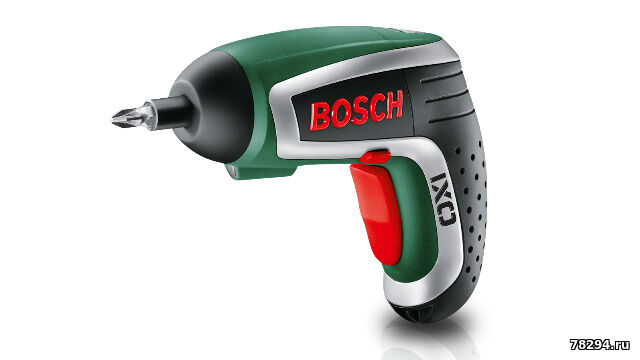

Аккумуляторный шуруповерт IXO
Артикул: 3 603 J81 0..
Номинальное напряжение, В = 3,6
Частота вращения без нагрузки, мин-1 215
Максимальный крутящий момент для завинчивания шурупов с твёрдым/мягким материалом согласно ISO 5393: 4,5/3
Максимальный диаметр шурупа, мм: 5
Масса согласно
процедуре EPTA 01/2003: 0,3
Аккумулятор: литий-ионный
Ёмкость, Ач: 1,5
Количество элементов аккумулятора: 1
Зарядное устройство
Артикул: 2 607 225 809 (ЕС)
2 607 225 811 (Великобритания/SMA)
2 607 225 813 (Австралия)
Время зарядки, мин: 380
Класс защиты /II
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, Сегодня, 00:09 | Сообщение # 3
|
Администраторы
Anat78
Майор
- Сообщений:7878
- Репутация:65±
|
Аккумуляторный шуруповерт Bosch IXO IV 0.603.959.320
Аккумуляторный шуруповерт Bosch IXO IV Medium 0.603.959.321 + угловая насадка
Аккумуляторный шуруповерт Bosch IXO Vino 0.603.978.000 - + штопор
Аккумуляторный шуруповерт Bosch IXO IV medium 0.603.981.021 - + Угловая насадка (210об/мин 4,5нм)
Аккумуляторный шуруповерт Bosch IXO IV full 0.603.981.025 - + Угловая насадка; Эксцентриковая насадка (180об/мин 4,5нм )
Аккумуляторный шуруповерт Bosch IXO Active Promotion 0.603.981.00E
Аккумуляторный шуруповерт Bosch IXO IV Softbag 0.603.981.026
Аккумуляторный шуруповерт Bosch IXO Spice с насадками 0.603.981.007 - +Перечница
Аккумуляторный шуруповерт Bosch IXO BBQ 0.603.981.009 - +Насадка для раздувания углей
инструкция - https://cdn.vseinstrumenti.ru/instruc....459.pdf
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, Сегодня, 01:54 | Сообщение # 6
|
Администраторы
Anat78
Майор
- Сообщений:7878
- Репутация:65±
|

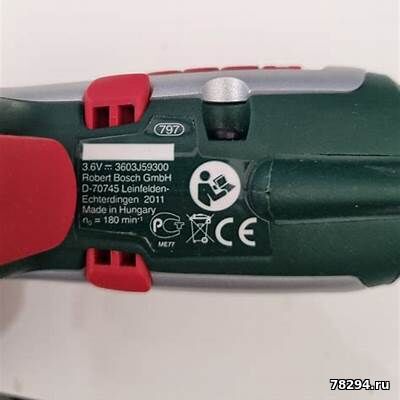

3603J59300
