Форум » Электроинструмент » Разборка, ремонт и обзоры электроинструментов » Bosch » Шуруповерт Bosch DDS181 схема и ремонт
Шуруповерт Bosch DDS181 схема и ремонт
Anat78 Дата: Воскресенье, 10.08.2025, 13:47 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:7645
  • Репутация:62±
Anat78

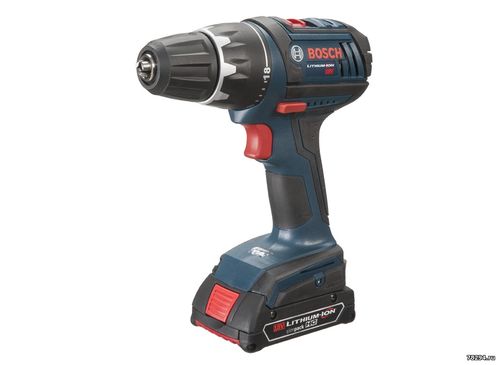

Шуруповерт Bosch DDS181 18В (68Н.м.) схема и ремонт
Bosch DDS181-(3601H66111)



Инструкция
https://www.boschtools.com/us....181.pdf

Установки скорости: 2 (регулируемые)
Тип двигателя: 4-полюсный, открытый корпус
Напряжение двигателя: 18 В
Характеристики дрели
Длина (дюймы): 7,28
Максимальный крутящий момент: 600 дюйм-фунтов
Количество батареек в комплекте: 2
Тип патрона: одновальный, с храповым механизмом без ключа
Размер патрона: 5 дюймов
Высокая частота вращения на холостом ходу: 1700
Низкая частота вращения на холостом ходу: 500

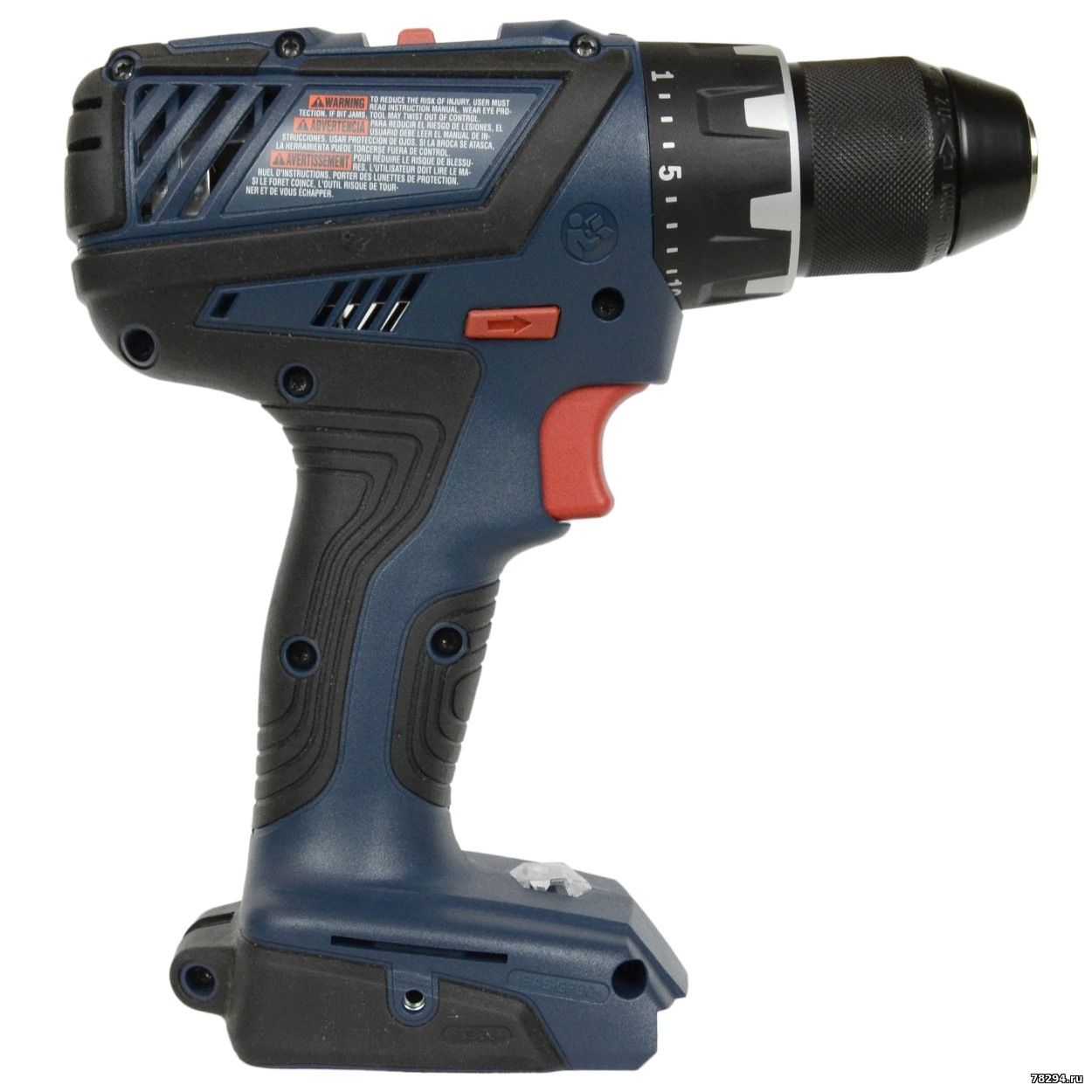

модификация Bosch DDS181A уже идет с металлическим патроном
DDS181A-(3601JE6110) превратившись в наш - Bosch GSR 18-2-LI Plus но еще упрощенный немного



инструкция Bosch DDS181A - https://www.boschtools.com/us....81A.pdf

но зато и двигатель уже другой слабенький Модель: RS-755VC-8016

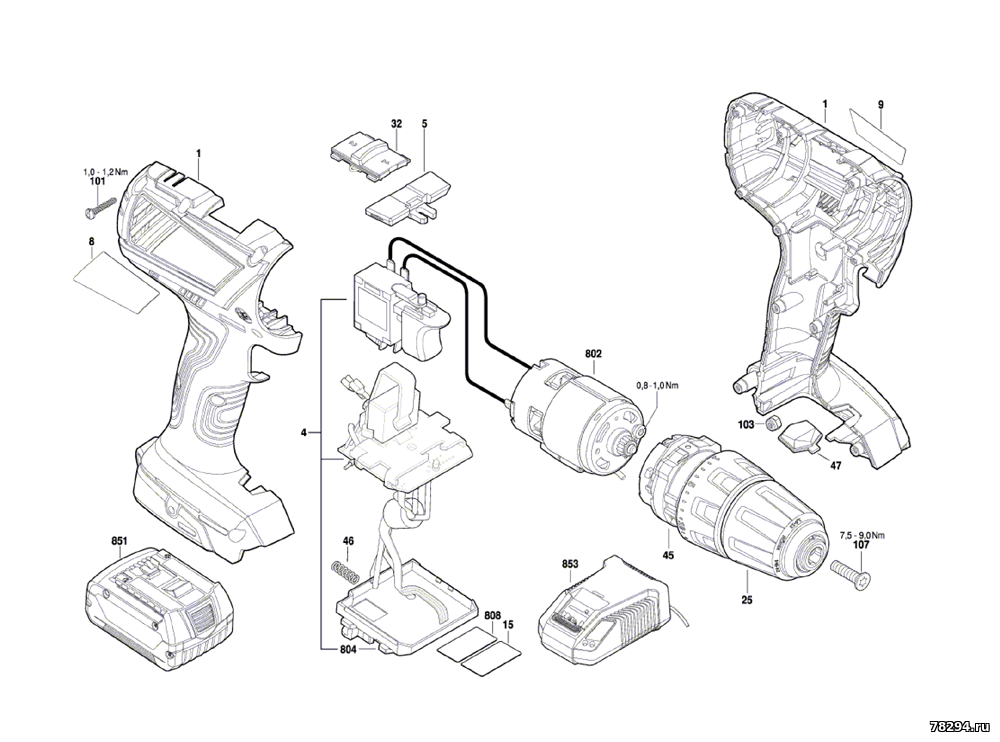

1 2609101483 КОРПУС
4 160723359P ЭЛЕКТРОННЫЙ МОДУЛЬ
5 2609101484 РЕГУЛИРУЮЩАЯ РУКОЯТКА
25 2609111940 ПАТРОН БЫСТРОЗАЖИМНОЙ
32 2609199812 УЗЕЛ ПЕРЕКЛЮЧЕНИЯ
46 1609280477 Пружина сжатия
47 2609101486 ЛИНЗА
101 2609110353 ВИНТ С ГОЛОВКОЙ TORX
103 2609110835 гайка
107 2603421229 Винт потайной

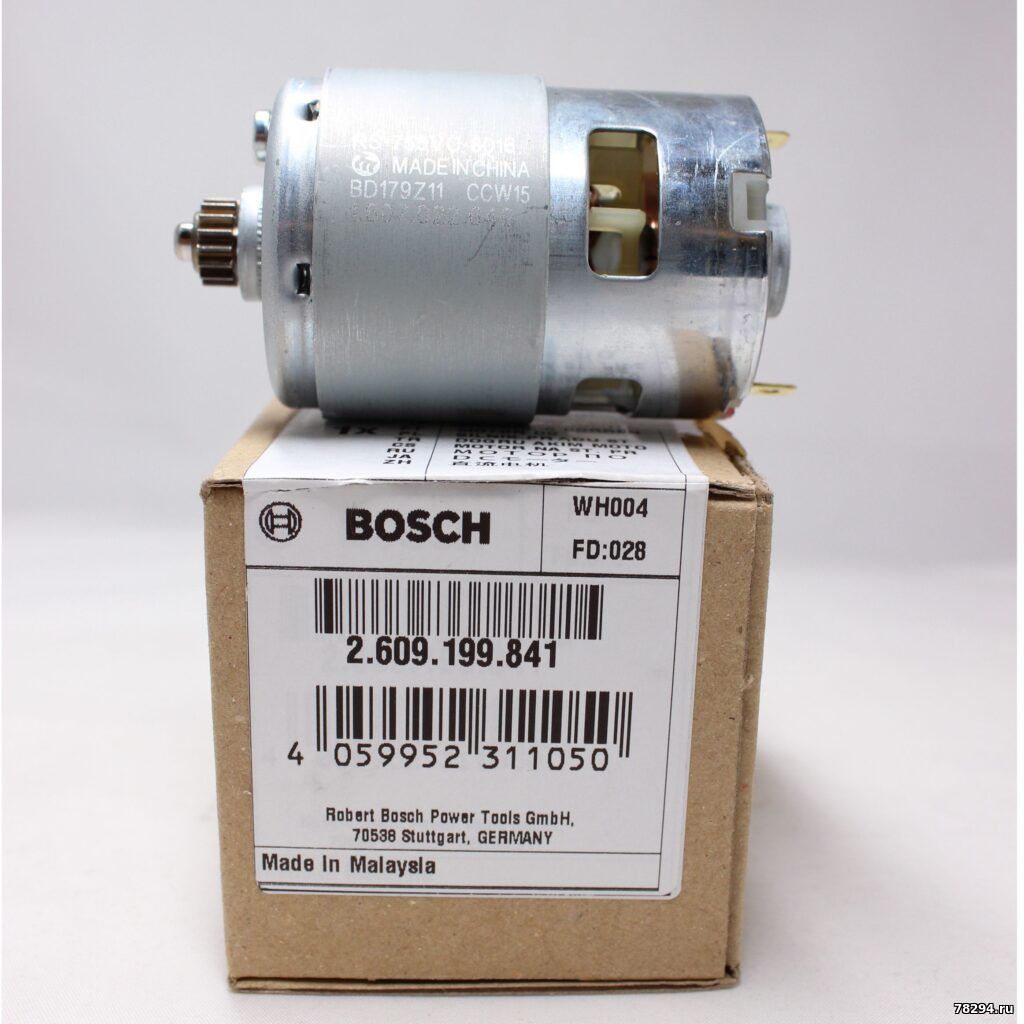

802 2609199841 МОТОР ПОСТОЯННОГО ТОКА
804 1609280478 КОНТАКТНАЯ КОЛОДКА
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Воскресенье, 10.08.2025, 13:52 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:7645
  • Репутация:62±
Anat78

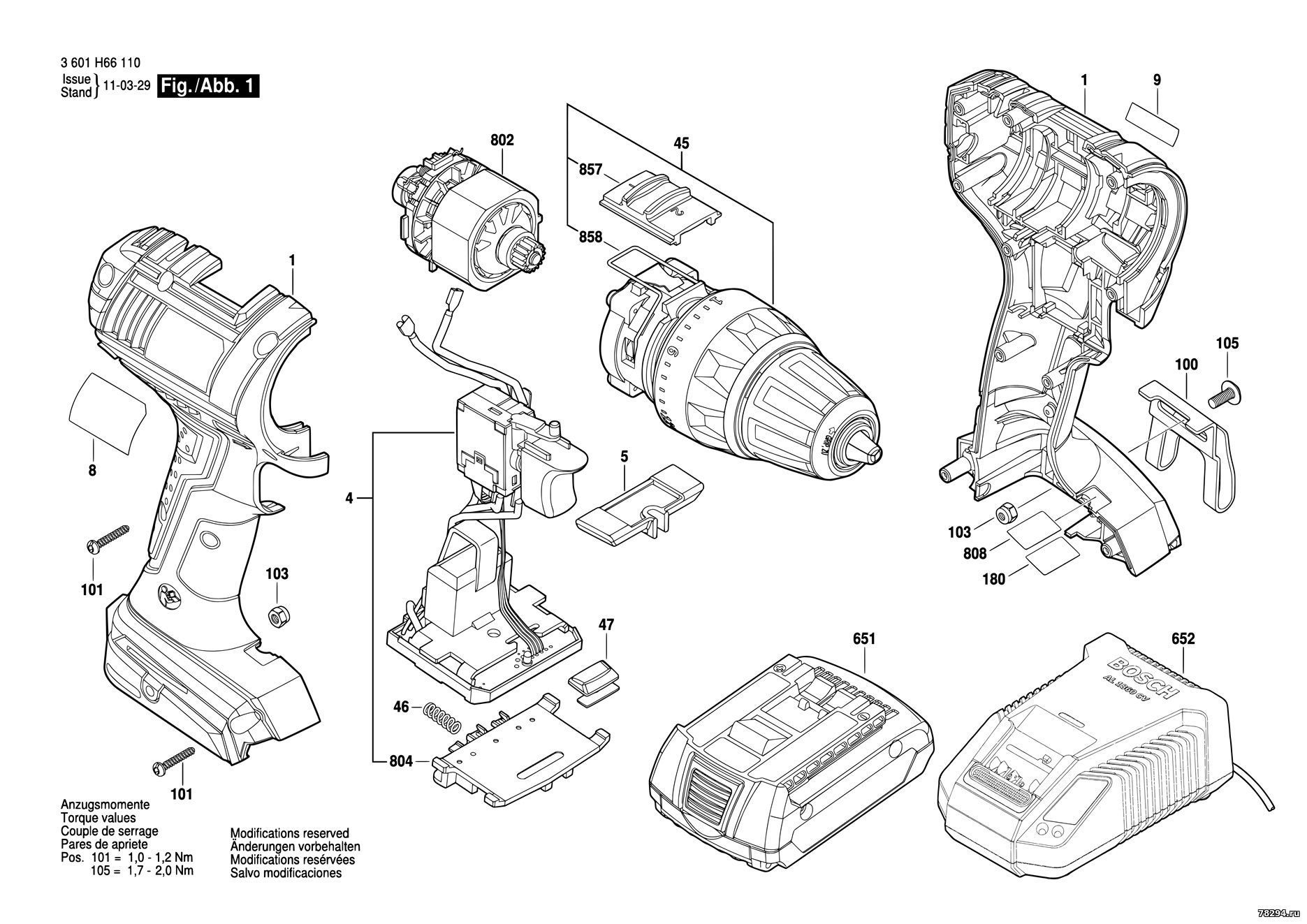

Запчасти для дрели-шуруповёрта Bosch DDS181 3601H66111

1 2609100856 КОРПУС
4 1607233444 ЭЛЕКТРОННЫЙ МОДУЛЬ
5 2609100859 РЕГУЛИРУЮЩАЯ РУКОЯТКА
45 2609199296 КОРОБКА РЕДУКТОРА
46 1609280477 Пружина сжатия
47 2609100858 ЛИНЗА
100 2609110956 ЗАЩЕЛКА ДЛЯ ПРИБОРА
101 2609110353 ВИНТ С ГОЛОВКОЙ TORX
103 2609110835 гайка
105 2609110834 болт
802 2609199359 МОТОР ПОСТОЯННОГО ТОКА
804 1609280478 КОНТАКТНАЯ КОЛОДКА
858 2609111078 ПРУЖИНА ВЫКЛЮЧАТЕЛЯ
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Воскресенье, 10.08.2025, 14:08 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:7645
  • Репутация:62±
Anat78

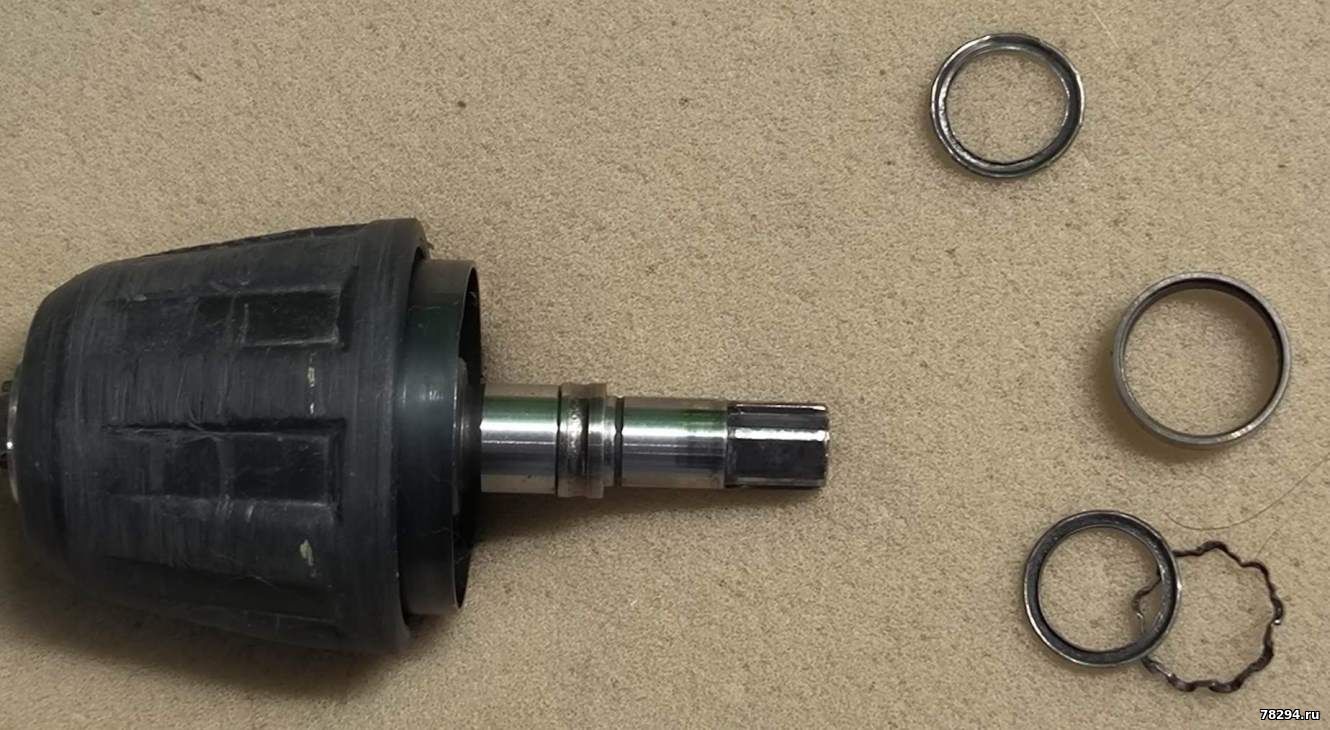

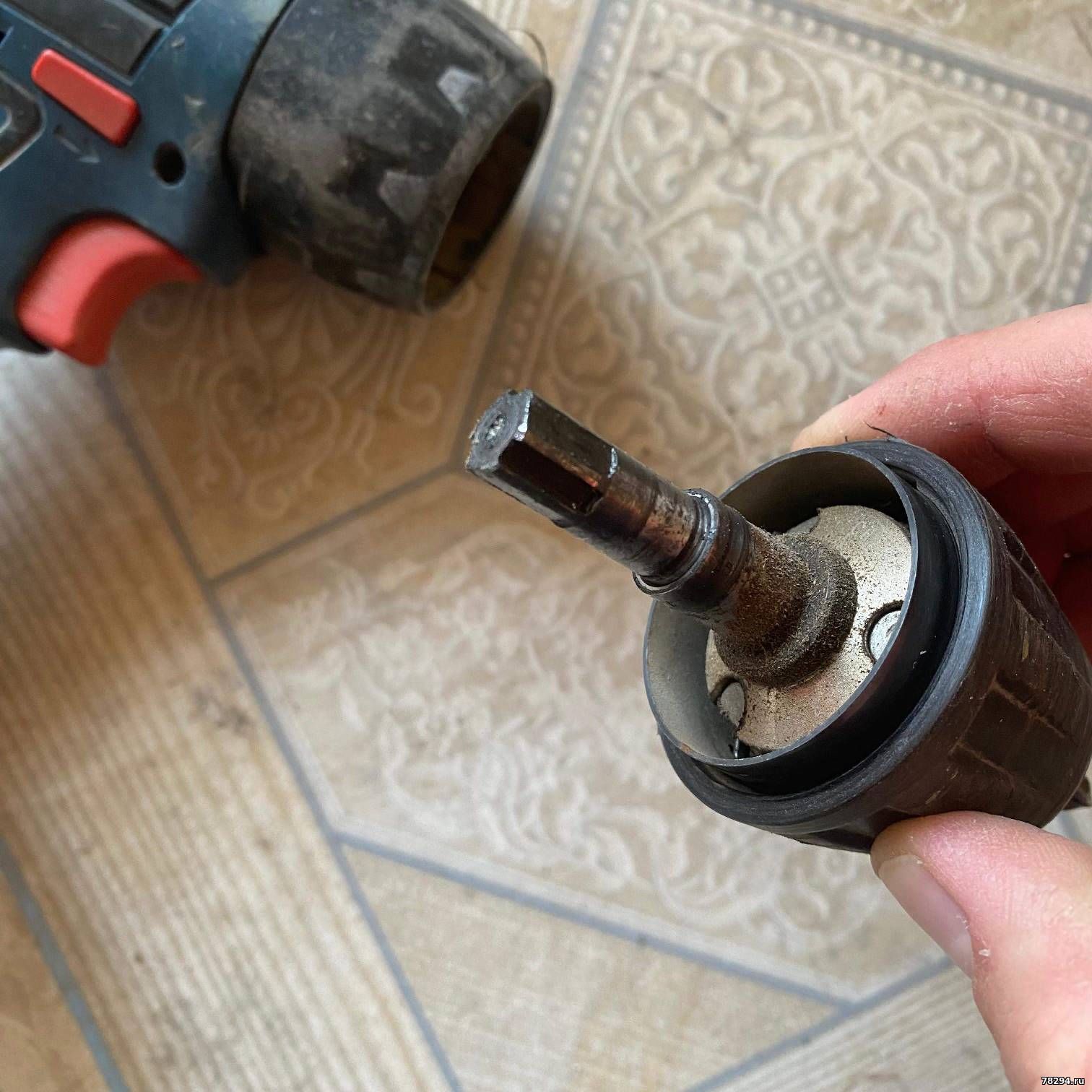

подшипник на валу патрона - 6800 ZZ (10-19-5 мм)
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
