Шуруповерт Bosch GSR 14,4-2 схема и ремонт
Anat78 Дата: Вторник, 22.08.2023, 11:00 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:5741
  • Репутация:41±
Anat78

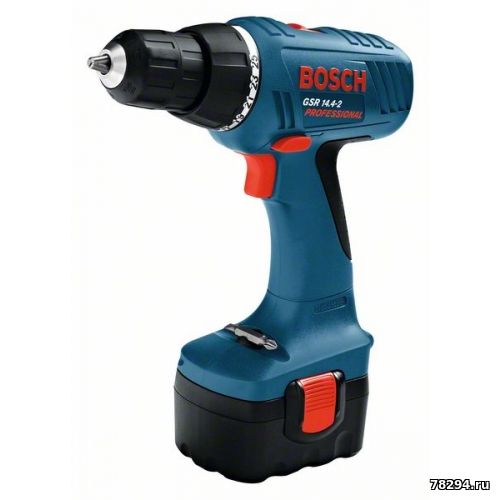

Шуруповерт Bosch GSR 14,4-2 3601J18G00 схема и ремонт

Характеристики:

Макс. крутящий момент (жесткое/мягкое завор.): 30 / 15 Нм
Число оборотов холостого хода (1-я/2-я скорость): 0 – 400 / 1.400 об/мин
Тип аккумулятора: NiCd
Диапазон хвостовиков для сверлильного патрона, мин./макс.: 1 / 10 мм
Напряжение аккумулятора: 14,4 В
Ёмкость аккумулятора: 1,5 А•ч
Вес с аккумулятором: 1,7 кг
Время зарядки, ок.: 60 мин
Число ступеней крутящего момента: 25+1
Макс. Ø отверстия в древесине: 26 мм
Макс. Ø отверстия в стали: 12 мм
Макс. Ø шурупов: 8 мм

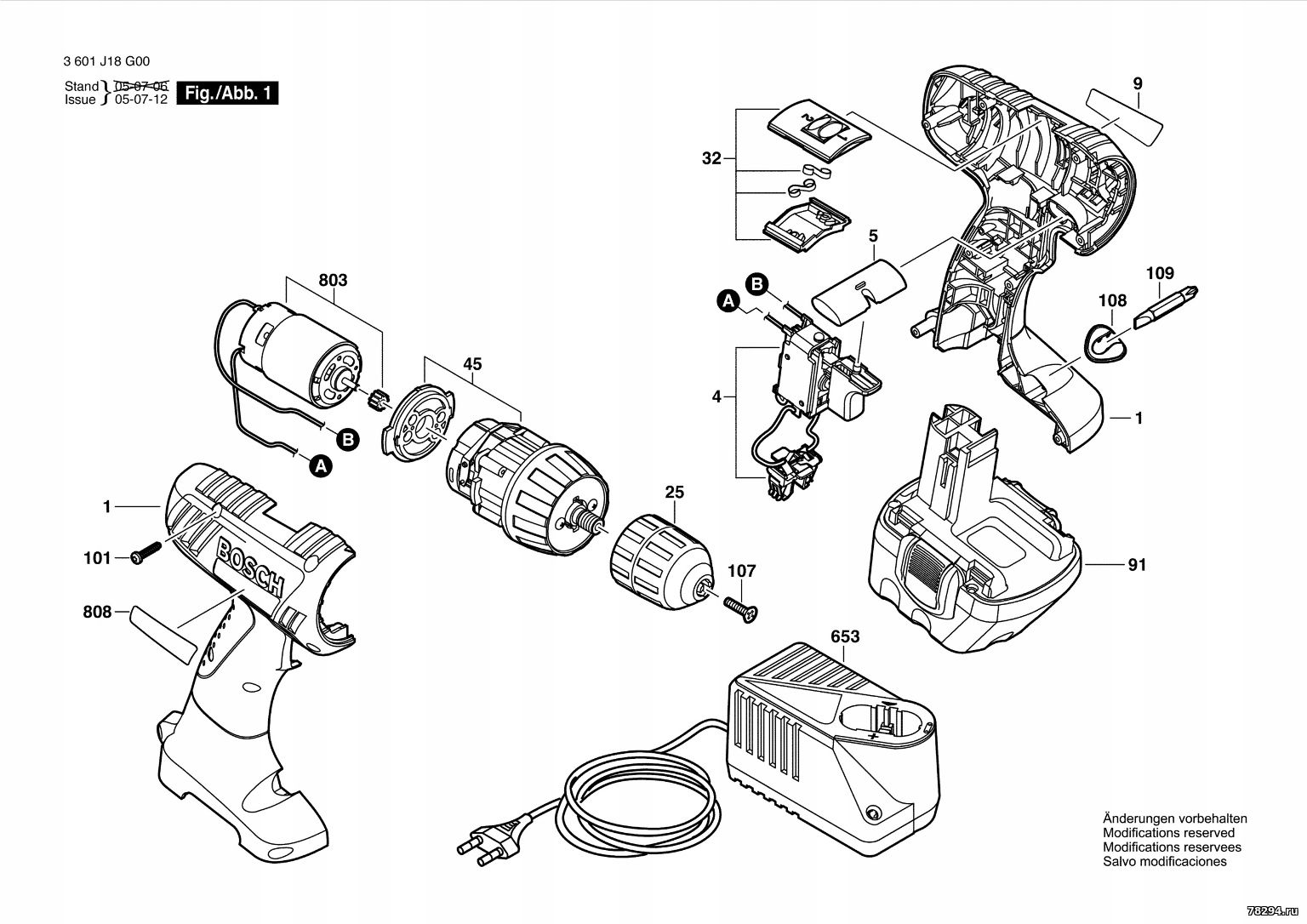

Схема:

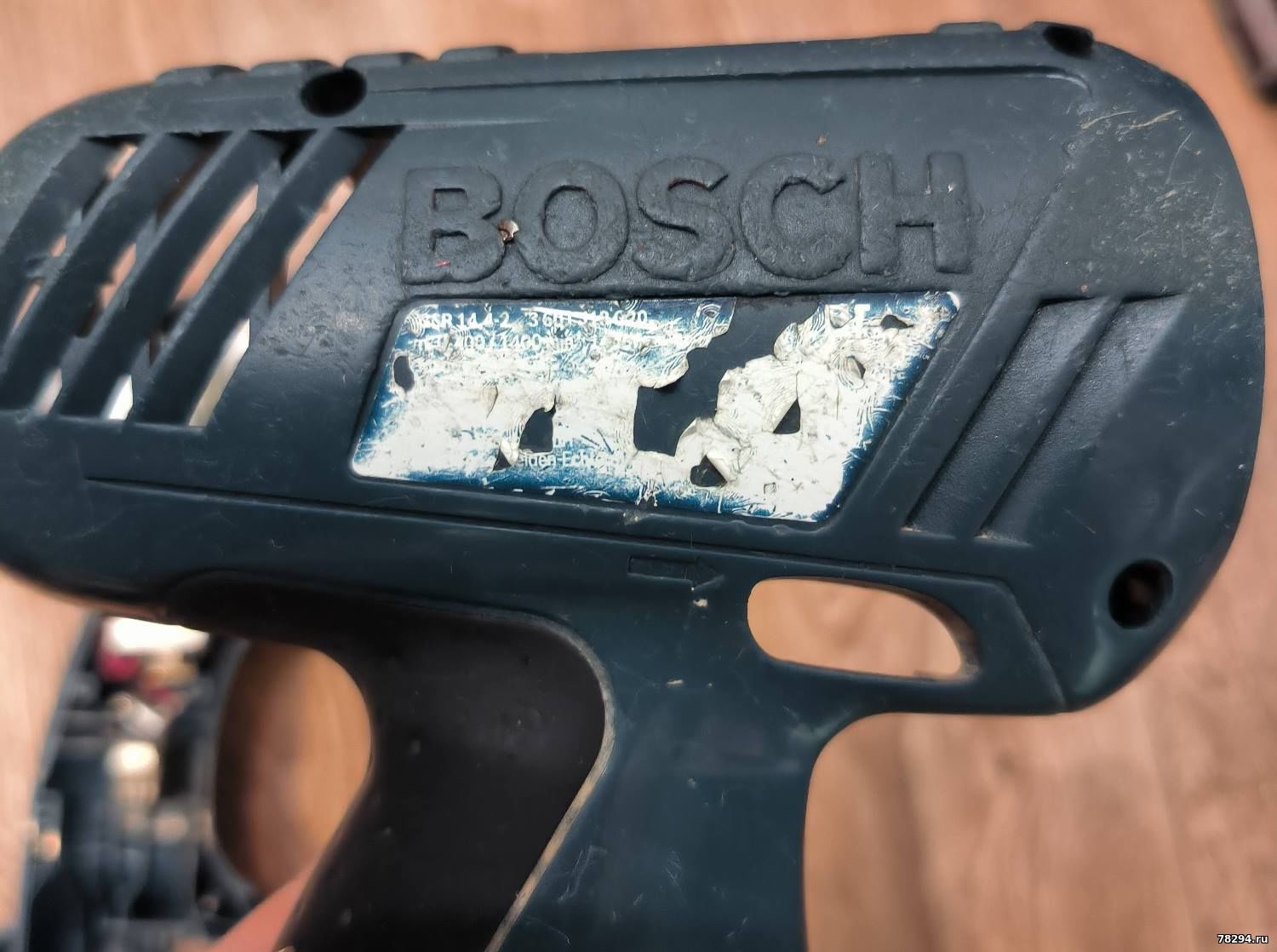

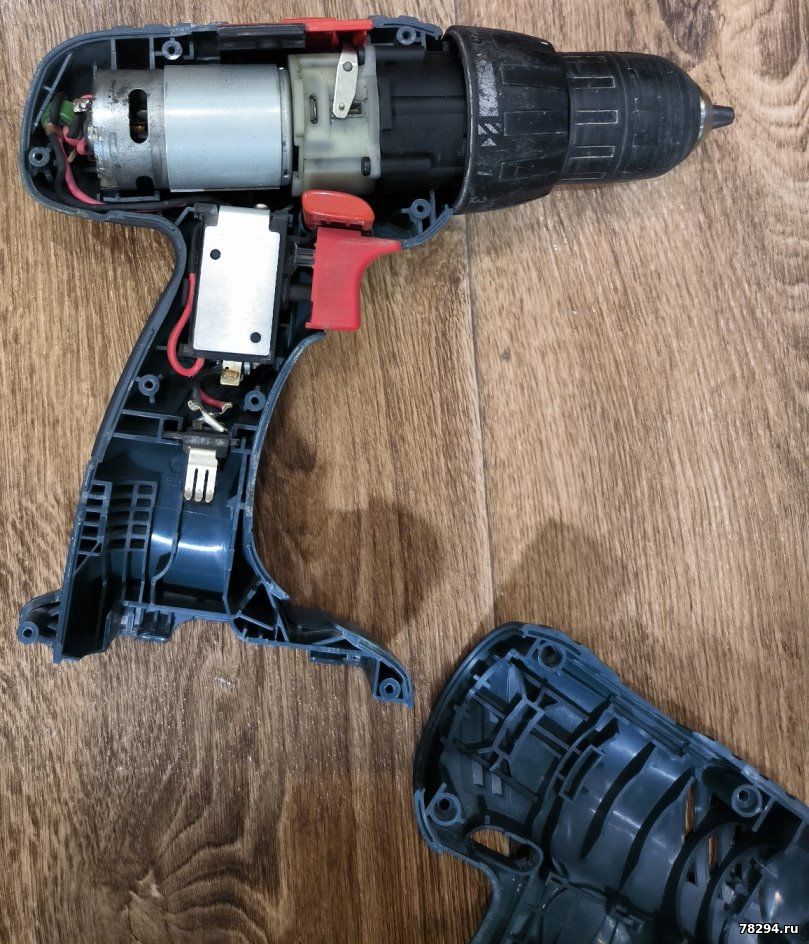

Принесли просто на тех обслуживание, сделал полную чистку, замену смазки и замену щеток





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 22.08.2023, 11:14 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:5741
  • Репутация:41±
Anat78

Благодаря очень надежному переключателю скоростей - редуктор на этом шуруповерте практический вечный, а вот двигатель иногда требует замены на новый

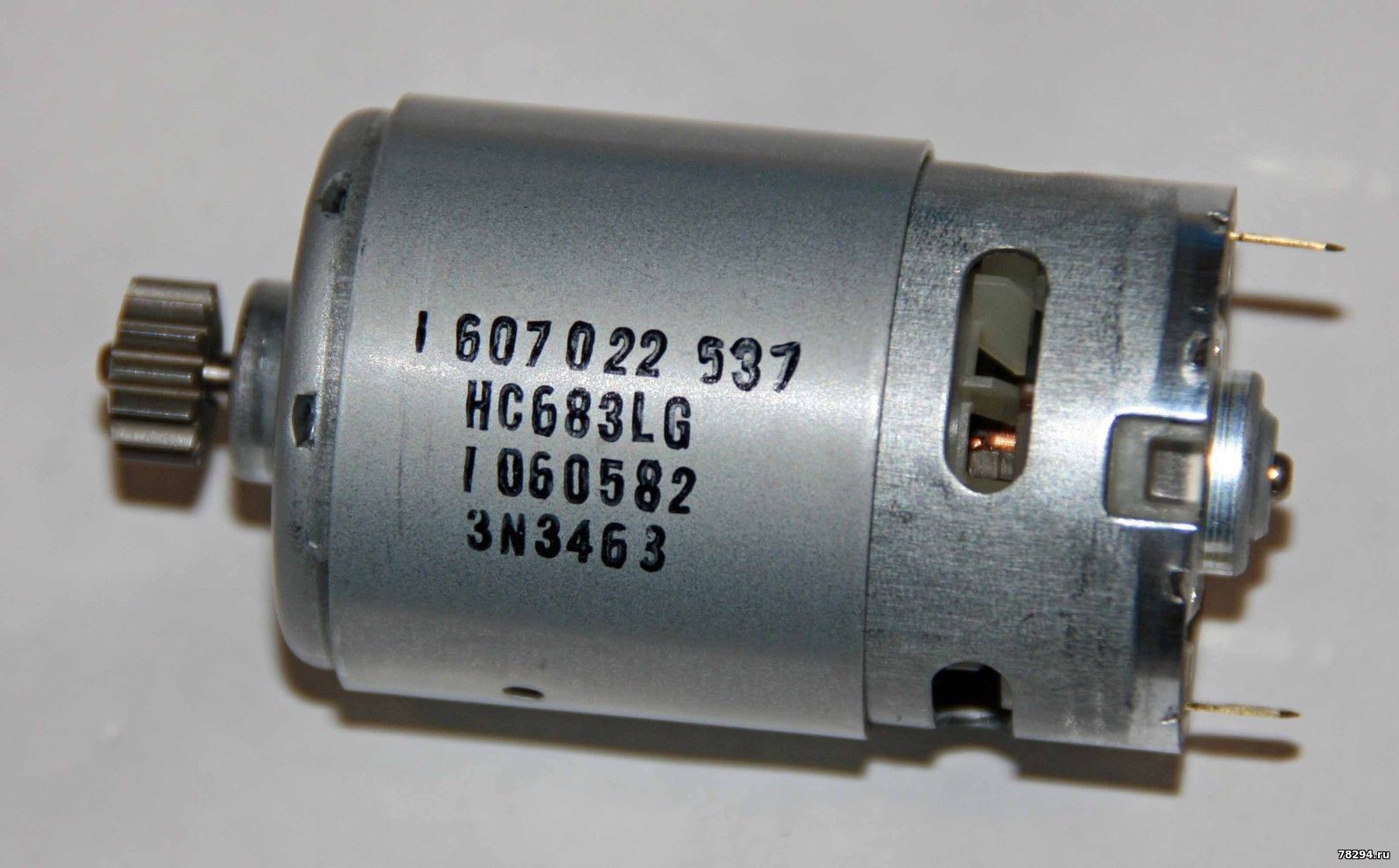

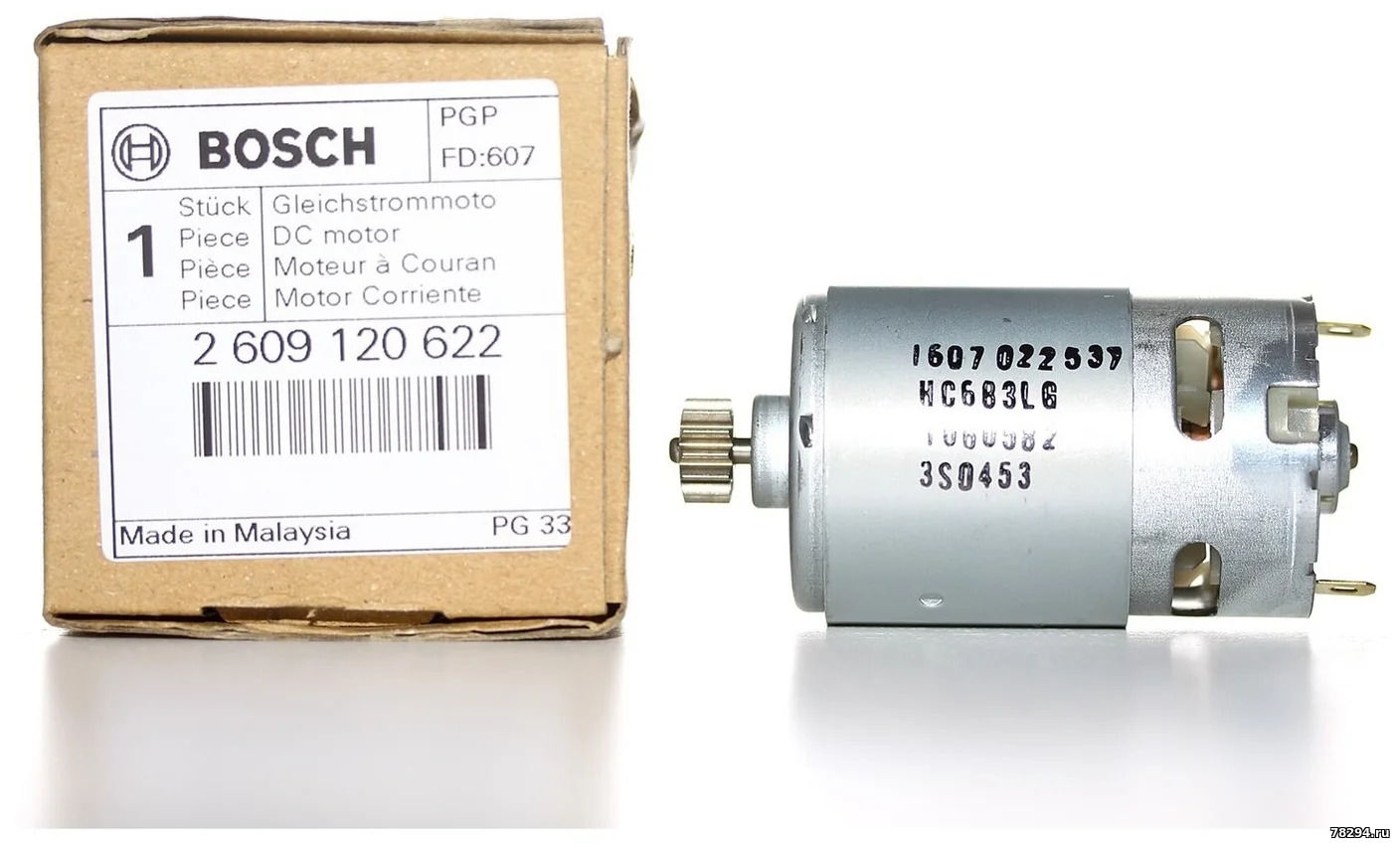

Номер запчасти - 2609120622 или двигатель 1607022537
Двигатель можно купить здесь https://aliexpress.ru/item/32976633829.html

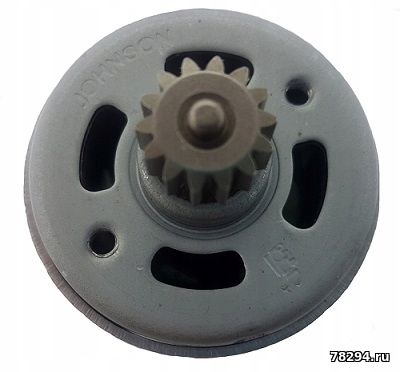

14 зубов
