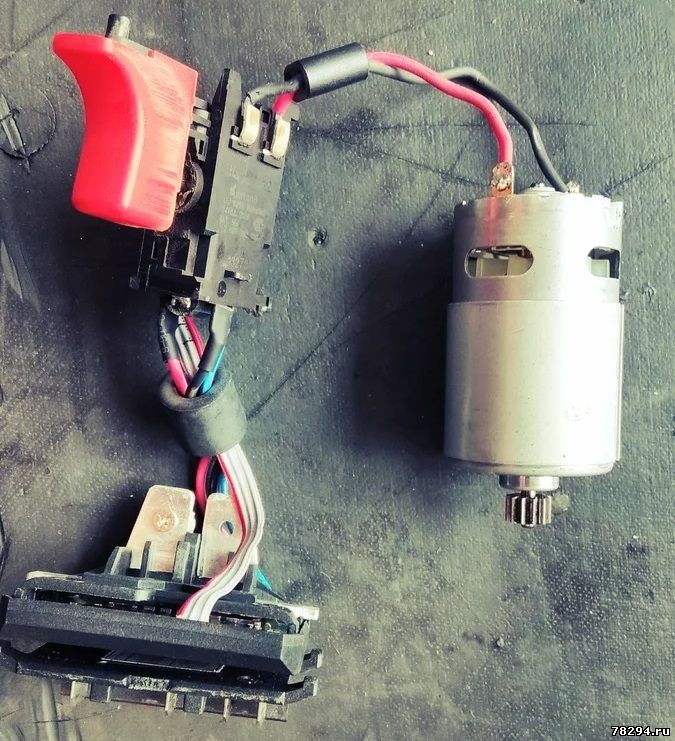

Шуруповёрт Bosch GSR 1800-LI ремонт платы управления
Anat78 Дата: Вторник, 25.05.2021, 23:07 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6580
  • Репутация:53±
Anat78

Шуруповёрт Bosch GSR 1800-LI ремонт платы управления

Плата PCB2480 Rev.1
Bosch GSR 1800-LI
Артикул платы 2609199616









78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
orlov71 Дата: Вторник, 25.05.2021, 23:08 | Сообщение # 2

Пользователи

orlov71

Рядовой

  • Сообщений:8
  • Репутация:0±

Добрый день. Шуруповёрт Bosch GSR 1800-LI выгорели элементы Q2 и Z1 в
электронном блоке шуруповёрта. Не можете подсказать их маркировку?
Элемент Q2 в корпусе SOT-23 и Z1 то же.



Anat78 Дата: Вторник, 25.05.2021, 23:08 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:6580
  • Репутация:53±
Anat78

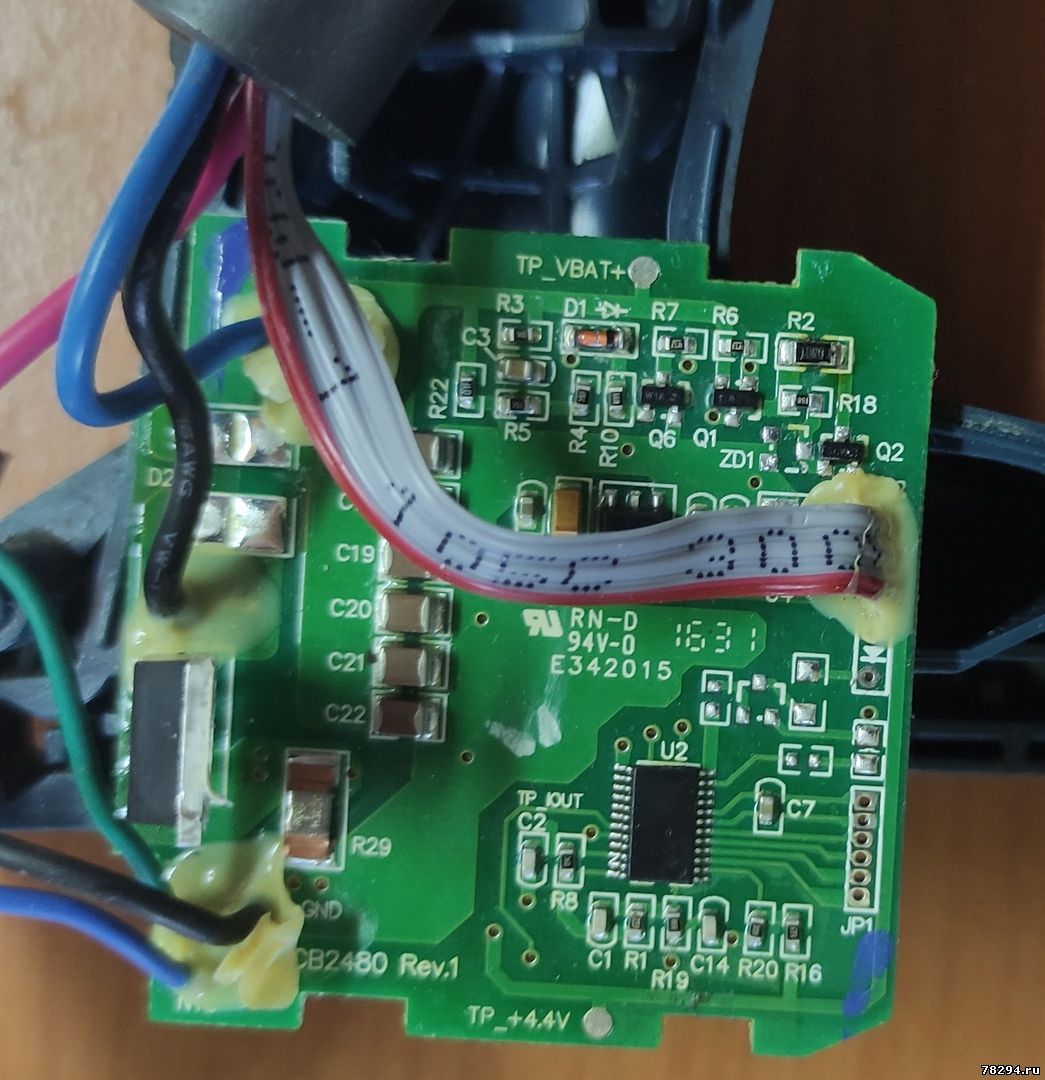

Плата PCB2480 Rev.1
Bosch GSR 1800-LI
Артикул платы 2609199616

Q1-5c(bc807-40),
Q2-6c-(bc817-40)
Q6-w1a-(mmbt3904) .

















78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 15.09.2021, 23:20 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:6580
  • Репутация:53±
Anat78

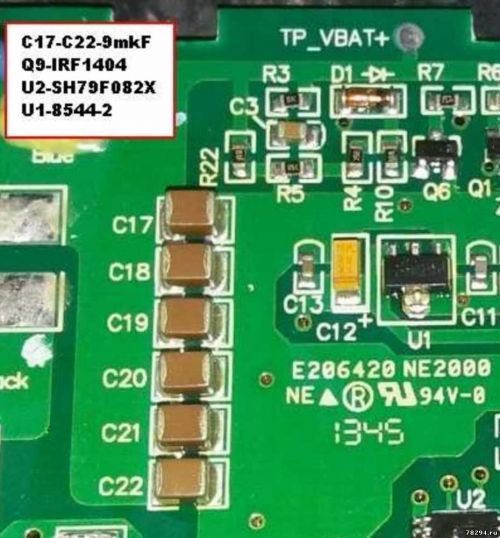

IRF3205
транзистор силовой на радиаторе



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
БУЛАТ Дата: Суббота, 29.01.2022, 19:08 | Сообщение # 5

Пользователи

БУЛАТ

Рядовой

  • Сообщений:1
  • Репутация:0±

Всех приветствую, товарищи! Имеется шуруповёрт на ремонте, BOSCH GSR 1440-LI, плата аналогичная, только на 14,4В. Не знаете, номиналы транзисторов/резисторов точно такие же?
И на изображениях выше, резистор R2, написано, имеет номинал 8,5 ком, а на плате стоит резистор на 10 Ом. Какой ставить резистор в результате?
Anat78 Дата: Суббота, 29.01.2022, 20:19 | Сообщение # 6

Администраторы

Anat78

Майор

  • Сообщений:6580
  • Репутация:53±
Anat78

для 14,4 и 18 вольт платы отличаются точно
на 1800 стоит плата  2609199616
на 1440 стоит плата  2609199615


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Mazur261000 Дата: Суббота, 18.06.2022, 21:03 | Сообщение # 7

Пользователи

Mazur261000

Рядовой

  • Сообщений:1
  • Репутация:0±

Привет парни пришол сей конь сгорели, q2 q6 , zd1 и r2 заменил q6, q2 как надо а а dz1 воткнул 15 вольт и резюме 8.2ком собрал робит но нет плавного запуска как не жми кнопку сразу на всё баксы крутит)) я сомневаюсь что дела в стабе или рез. Может есть у кого мысли?)
Anat78 Дата: Суббота, 18.06.2022, 22:15 | Сообщение # 8

Администраторы

Anat78

Майор

  • Сообщений:6580
  • Репутация:53±
Anat78

Проверьте кнопку дорожки

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
fh001ylmgfpv Дата: Воскресенье, 14.08.2022, 10:02 | Сообщение # 9

Пользователи

fh001ylmgfpv

Рядовой

  • Сообщений:1
  • Репутация:0±

День добрый , Поменял транзистор на радиаторе, выгорел конкретно, напряжение мультик на концах выхода показывает, меняется от степени нажатия кнопки 12-17 вольт, а вот лампочка 12 вольтовая не горит, если напрямую от аккума- то горит. После первой замены транзистора подцепил движок, пропала напруга, решил что движок накрылся, после второй замены его не рискнул подключать. . Что еще может быть не так, сам не радиотехник, в мастерской предлагают как всегда замену всего блока)))
Anat78 Дата: Среда, 08.11.2023, 14:24 | Сообщение # 10

Администраторы

Anat78

Майор

  • Сообщений:6580
  • Репутация:53±
Anat78

Доступно только для пользователей
12


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
denisbauer81 Дата: Пятница, 17.11.2023, 08:42 | Сообщение # 11

Пользователи

denisbauer81

Рядовой

  • Сообщений:1
  • Репутация:0±

Здравствуйте! Не было регулировки скорости, пробит Q9, после замены на холостом ходу появилась регулировка. Под нагрузкой на валу, Q9 опять пробит. В обвязке все элементы целые. Возможно бракованный транзистор?
Anat78 Дата: Пятница, 17.11.2023, 08:59 | Сообщение # 12

Администраторы

Anat78

Майор

  • Сообщений:6580
  • Репутация:53±
Anat78

Да конечно, постоянно с али приходят перемаркированные транзисторы фиговые
можете просто выпаять с материнки транзистор


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
nikola Дата: Вторник, 12.12.2023, 15:12 | Сообщение # 13

Пользователи

nikola

Рядовой

  • Сообщений:1
  • Репутация:0±
nikola

обычно летят не только силовые полевики но и мелкие транзисторы на плате.

Старый теле мастер...
losinus Дата: Суббота, 27.01.2024, 17:14 | Сообщение # 14

Пользователи

losinus

Рядовой

  • Сообщений:1
  • Репутация:0±

Подобный аппарат попал в дождь, сразу не обратил внимание, батарею не вынул...  Долго не пользовался, теперь не работает. Электрокоррозии не видно даже в микроскоп, кнопку разбирал, всё чисто, силовой транзистор проверял, он в норме. Батарея заряжена. В момент нажатия кнопки есть корокий импульс на запуск и тишина. Схемку бы посмотреть, может у кого есть?
