Шуруповерт Bosch PSB 1800 Li-2
|
|
|
|
6485868
|
Дата: Вторник, 19.10.2021, 16:43 | Сообщение # 2
|
|
|
Добрый день профи.

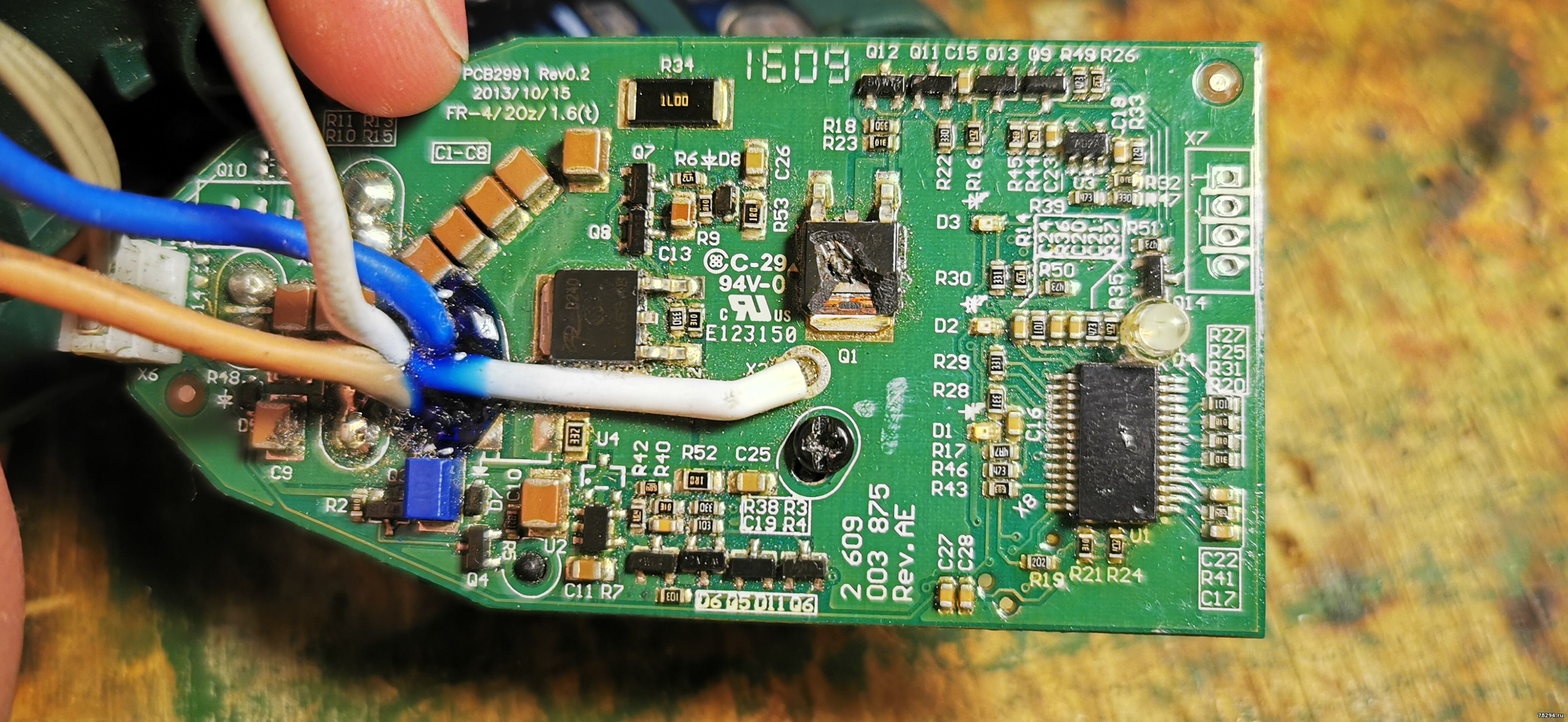

Чем заменить выгоревший Q1 на плате?
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 21.10.2021, 09:21 | Сообщение # 3
|
Администраторы
Anat78
Майор
- Сообщений:7550
- Репутация:62±
|
LR4132 (N-канальный Mosfet, 30 В, 85 А). Маркировка другая: AOD4132, IRLR4132
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
MihaLash32
|
Дата: Воскресенье, 13.02.2022, 18:53 | Сообщение # 4
|
|
|
Добрый день. Нужна помощь. Q1 выгорает сразу при запуске мотора. Чуть дернется мотор и все, транзистор готов. В предыстории ; была замкнута кнопка из за люфта курка и сгоревшие Q1 и Q2. Шуруповерт не включался, при нажатии на курок часто моргала лампочка подсветки. Починили кнопку, заменили оба транзистора. Теперь мотор пытается запуститься и сразу сгорает Q1.
Можете подсказать куда копать? Ставили AOD4132
Сообщение отредактировал MihaLash32 - Воскресенье, 13.02.2022, 19:09 |
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 13.02.2022, 19:11 | Сообщение # 5
|
Администраторы
Anat78
Майор
- Сообщений:7550
- Репутация:62±
|
У вас транзистор не полностью открыт проверьте сигнал на нем
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
MihaLash32
|
Дата: Пятница, 18.02.2022, 01:35 | Сообщение # 6
|
|
|
Да Вы правы, нет управляющего сигнала на нем. А где его искать х.з. Схемы нет и плата вся под лаком. Не сталкивались, может есть мысли какие?
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 18.02.2022, 11:16 | Сообщение # 7
|
Администраторы
Anat78
Майор
- Сообщений:7550
- Репутация:62±
|
Проверить всю обвязку рядом, сгорают резисторы и транзисторы просто, или заменить плату на новую 2609003875
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
ДЖОКЕР
|
Дата: Четверг, 05.05.2022, 22:43 | Сообщение # 8
|
|
|
Всем, привет. Выручайте, пожалуйста. Есть у кого-нибудь номинал или маркировка резистора R18
Выгорел вместе с транзистором. Маркировки не видно. На что менять, хз
|
|
|
|
|
|
ViT
|
Дата: Воскресенье, 14.08.2022, 22:28 | Сообщение # 9
|
|
|
Добрый день. Джокер, пытаюсь такой же воскресить. 10 транзюков уже в рядок лежат. Полное КЗ - сток-исток-затвор. Умирают только под нагрузкой от 2А. ХЗ, куда копать. R18=R8=33 Ом
|
|
|
|
|
|
serkov
|
Дата: Воскресенье, 30.10.2022, 20:10 | Сообщение # 10
|
|
|
Цитата ViT (  ) 10 транзюков уже в рядок лежат. Полное КЗ - сток-исток-затвор |
|
|
|
|
|
ViT
|
Дата: Среда, 21.12.2022, 20:44 | Сообщение # 11
|
|
|
скорее всего нужно хитрым образом подбирать по параметрам пары транзисторов силовых (или наши китайские друзья хитрят при изготовлении). У меня пока работает на 7 паре, еще семь шт, на всякий пожарный, лежат в запасе.
|
|
|
|
|
|
serkov
|
Дата: Пятница, 23.12.2022, 00:43 | Сообщение # 12
|
|
|
Цитата ViT ( ) скорее всего нужно хитрым образом подбирать по параметрам пары транзисторов силовых (или наши китайские друзья хитрят при изготовлении). У меня пока работает на 7 паре, еще семь шт, на всякий пожарный, лежат в запасе.
в моем случае все оказалось намного проще, помогла замена R18, хотя замеры мультиметром не выявляли никаких отклонений от номинала и управляющее напряжение на затвор приходило, мосфеты снял с асустековской матери
|
|
|
|
|
|
alvik-
|
Дата: Среда, 19.07.2023, 15:38 | Сообщение # 13
|
|
|
Сгорел: Q1- NTD4804N-D, R18- 33 Ом, U1- PIC16F882,-I/SS (1,5 Ом по питанию) --- можно ли найти прошивку?
|
|
|
|
|
|
Anat78
|
Дата: Среда, 19.07.2023, 18:05 | Сообщение # 14
|
Администраторы
Anat78
Майор
- Сообщений:7550
- Репутация:62±
|
Увы прошивок нигде нет вообще
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
kosmag
|
Дата: Вторник, 21.11.2023, 12:38 | Сообщение # 15
|
|
|
Всем привет! В шуруповерт PSR 1800 LI2 с ручным переключателем скорости ( 1/2 ), поставил плату от PSR 1800 LI2 с электронной регулировкой. Кажется что теперь шурик работает не на всю мощность. Подозреваю, что нужно как то скомутировать разьём, который идёт на электронное управление. Может кто подскажет решение данного вопроса.
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 21.11.2023, 13:43 | Сообщение # 16
|
Администраторы
Anat78
Майор
- Сообщений:7550
- Репутация:62±
|
фото что сделали?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
ыукфпщт
|
Дата: Вторник, 20.02.2024, 19:30 | Сообщение # 17
|
|
|
Цитата serkov ( ) в моем случае все оказалось намного проще, помогла замена R18, хотя замеры мультиметром не выявляли никаких отклонений от номинала и управляющее напряжение на затвор приходило, мосфеты снял с асустековской матери |
|
|
|
|
|
serkov
|
Дата: Среда, 28.02.2024, 15:40 | Сообщение # 18
|
|
|
Цитата Не припомните модель материнки или может разъем процессора?
Что-то типа p5kpl на lga775
|
|
|
|
|
|
VINTILIN
|
Дата: Четверг, 04.07.2024, 19:43 | Сообщение # 19
|
|
|
Здравствуйте, подскажите пожалуйста возможно ли воскресить шуруповерт PSR/PSB 1800 Li-2. Перестал реагировать на нажатие кнопки при этом подсветка идёт. Замерил мультиметром напряжение от кнопки к мотору и на самих контактах мотора, напряжение при нажатой кнопке отсутствует. Нашел аналогичную рабочую кнопку на рынке только от PSR 14.4 LI, перепаял на эту кнопку ситуация не изменилась. Из визуальных повреждений на плате обломан черный корпус Q1.
Сообщение отредактировал VINTILIN - Четверг, 04.07.2024, 19:45 |
|
|
|
|
|
Anat78
|
Дата: Четверг, 04.07.2024, 20:49 | Сообщение # 20
|
Администраторы
Anat78
Майор
- Сообщений:7550
- Репутация:62±
|
Замените сгоревший транзистор просто
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
VINTILIN
|
Дата: Суббота, 06.07.2024, 13:59 | Сообщение # 21
|
|
|
Здравствуйте, спасибо за ответ! Транзистор заменил на оригинальный LR4132 - шуруповёрт ожил, но заметил что греется корпус кнопки, буквально через несколько нажатий вновь перестал работать - перепаял на предыдущую родную кнопку. Попробовал нажать - был небольшой звук на плате(вроде в районе перепаянного транзистора) и пошёл дым из кнопки и больше никаких признаков жизни. Корпус транзистора на вид целый, не сгоревший. Разобрал одну из кнопок, на которой шуруповёрт сперва заработал и увидел следы нагара в месте где соединяются два круглых контакта приведённых в действие от пружины находящиеся под электросхемой. Что может быть плохой контакт в кнопке или дело в плате?
|
|
|
|
|
|
sapaev
|
Дата: Понедельник, 16.09.2024, 12:46 | Сообщение # 22
|
|
|
Всем здравствуйте!Заменил сгоревший транзистор, шуруповерт ожил, но включается сразу на полную мощность, не регулируются обороты, чуть только нажмешь кнопку сразу полные обороты, кнопка рабочая проверил тестером.
Пока есть единственная идея - заменить второй транзистор тоже.
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 16.09.2024, 13:38 | Сообщение # 23
|
Администраторы
Anat78
Майор
- Сообщений:7550
- Репутация:62±
|
да надо всегда оба сразу, один отвечает за защиту второй за регулировку
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
sapaev
|
Дата: Понедельник, 23.09.2024, 13:26 | Сообщение # 24
|
|
|
Поменял второй транзистор, он сразу сгорел, еще раз поменял сгорел первый, буду пробовать менять r18, только чем бы его заменить, это не он случайно?
https://www.ozon.ru/product....%80+330
либо этот
https://www.ozon.ru/product....E%D0%BC
Сообщение отредактировал sapaev - Понедельник, 23.09.2024, 13:50 |
|
|
|
|
|
sapaev
|
Дата: Среда, 13.11.2024, 01:47 | Сообщение # 25
|
|
|
Поменял сопротивление, все равно горят транзисторы, легче выкинуть эту плату чем починить
|
|
|
|
|
|
Anat78
|
Дата: Среда, 13.11.2024, 10:57 | Сообщение # 26
|
Администраторы
Anat78
Майор
- Сообщений:7550
- Репутация:62±
|
Может у вас двигатель на КЗ вот и палит транзисторы все время?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
sapaev
|
Дата: Вторник, 10.12.2024, 20:45 | Сообщение # 27
|
|
|
Напрямую двигатель работает
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 10.12.2024, 20:50 | Сообщение # 28
|
Администраторы
Anat78
Майор
- Сообщений:7550
- Репутация:62±
|
ок остается только значит поддельные транзисторы от китайцев
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
blackssv
|
Дата: Пятница, 07.03.2025, 17:25 | Сообщение # 29
|
|
|
Вопрос к знатокам: Не может на плате стоять AOD240?
у меня на плате маркировка у мосфета D240.
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 07.03.2025, 17:58 | Сообщение # 30
|
Администраторы
Anat78
Майор
- Сообщений:7550
- Репутация:62±
|
AOD240, Транзистор N-MOSFET, полевой, 40 В, 55 А, 150 Вт,
IRLR4132TRPBF, транзистор, N-канальный, 78 А, 30 В, 0.0025 Ом, 10 В, 2.35 В,
могут и они
