Переделка зарядного Metabo ASC30-36V (627046000)
Anat78 Дата: Вторник, 20.03.2018, 06:57 | Сообщение # 1

Администраторы

Anat78

Генерал-лейтенант

  • Сообщений: 577
  • Репутация: 3
Anat78

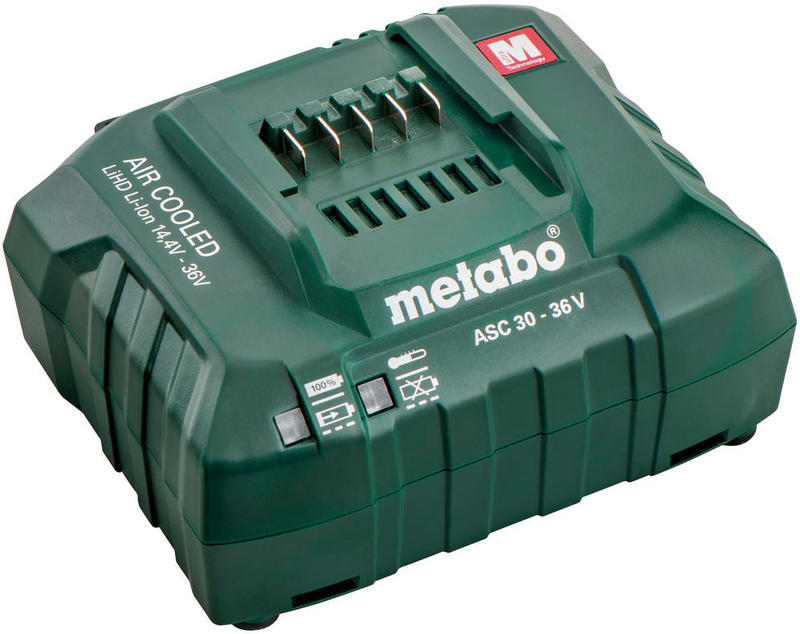

Зарядное metabo ASC 30-36 V (627046000)
Order no.: 627046000 EAN: 4007430215857 (Зарядное metabo ASC30 переделка).
Предназначено для зарядки новых аккумуляторных NiCd/NiMH аккумуляторов Metabo с напряжением от 14,4 В до 18 В и Li-Ion-аккумуляторов с напряжением от 14,4 В до 36 В. Данное устройство можно применять совместно с адаптером 6.27075 для зарядки старых моделей аккумуляторов соответствующих напряжений. Функция "AIR COOLED" позволяет охлаждать аккумуляторные блоки во время зарядки, что способствует увеличению их срока службы и сокращению общего времени зарядки на 30 процентов.

Ток заряда 3А. Мощность 85 Ватт.

Внутри это зарядное тоже самое что и ASC30, но в корпусе от ASC ultra
Переделывается точно так же как и ASC30

Инструкция зарядного metabo ASC30-36, ASC 15, ASC ultra, SC 60 Plus https://www.manualslib.com/manual....2030-36
https://www.metabo.com/com....stoken=

Описание - https://www.metabo.com/com....00.html

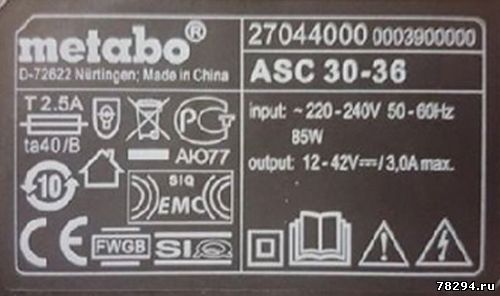

Фото зарядного metabo ASC30-36V (627046000):

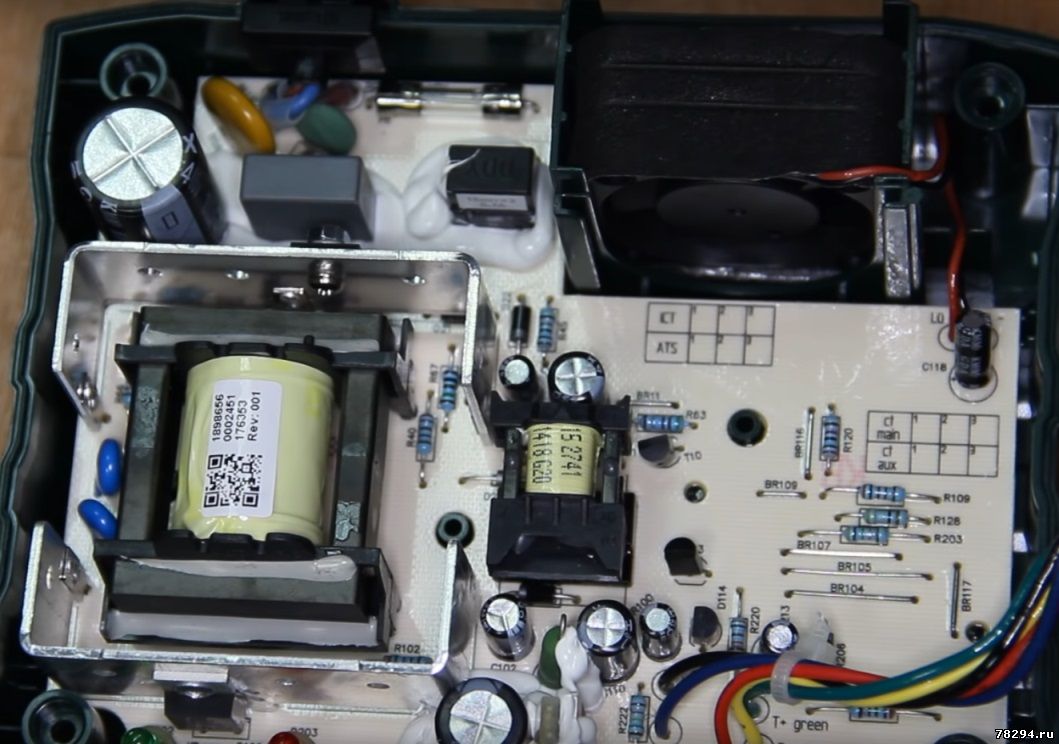

Для переделки понадобится выполнить следующее:

1. Варистор заменить на 10361. 10-это диаметр, у и соответственно размером определяется максимальный защитный ток. 361-напряжение пробоя (36*10^1=360В) стоял 241 - не допустимо!;
2. Выпрямительный мост - 4 диода 1N5408K. По шиту вроде цельную ТЫЩУ вольт держат... Не трогаем.
3. Конденсатор заменить на 100 мкФ х 400В. На 330 мкФ не влезет в корпус;
4. Проверить второй электролит, должен стоять с завода на 10мкф 400в
5. Полевик K3569 (600 В и 10А) заменить на 2SK3679 - 900 В и 9А соответственно. Транзистор через пасту
6. Заменить вилку питания

Можно пользоваться

По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное.

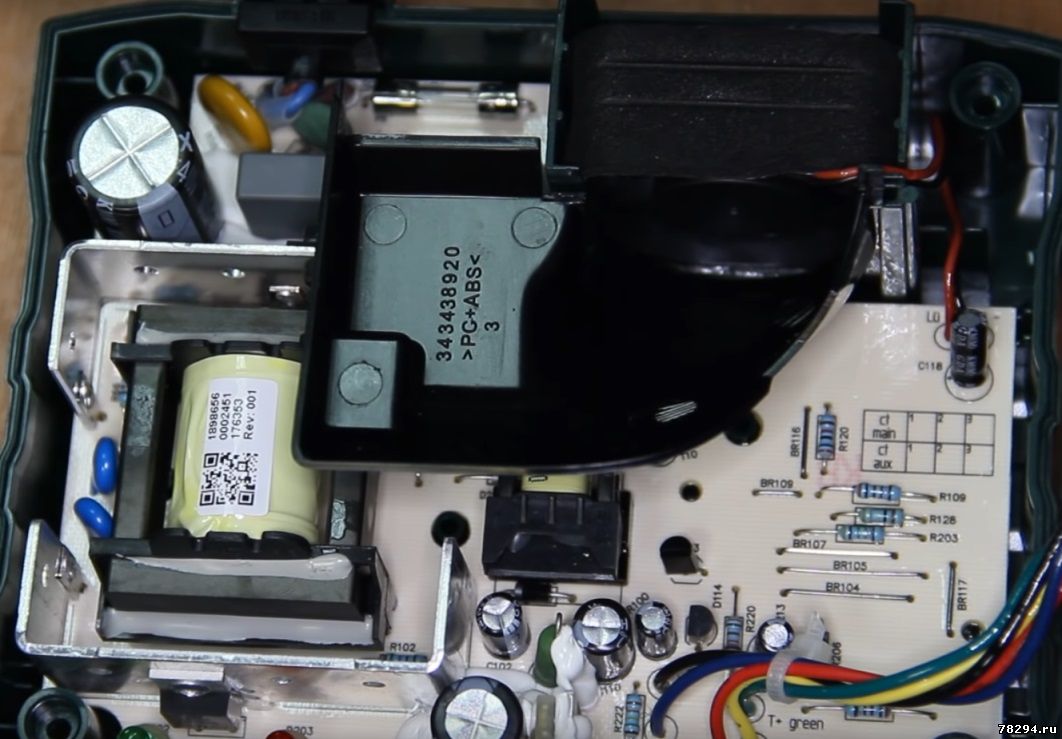

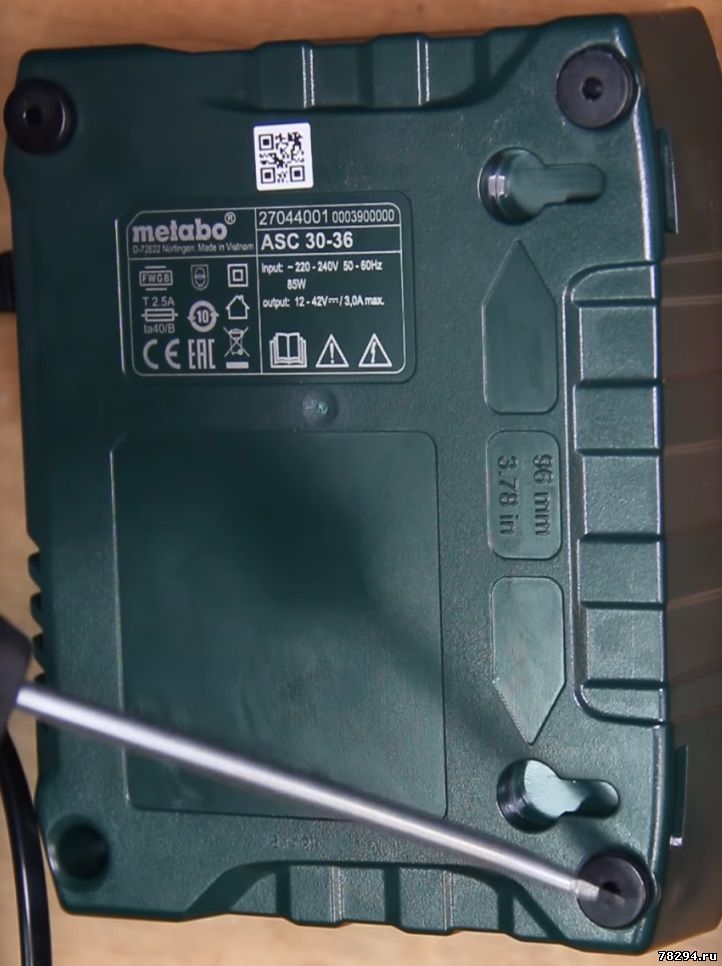

и еще фото:
Прикрепления: 7066665.jpg(59.7 Kb)
