Зарядное Metabo L60 31604022 схема
Anat78 Дата: Среда, 31.01.2018, 15:38 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

Зарядное Metabo L60 31604022 схема
ток заряда 1,5А, мощность зарядного 35ватт
Предназначено для аккумуляторов 4,8-12Вольт





Инструкция Metabo L60: https://www.metabo-service.com/manuals....060.pdf

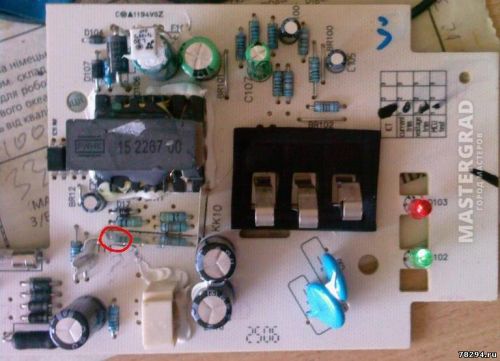

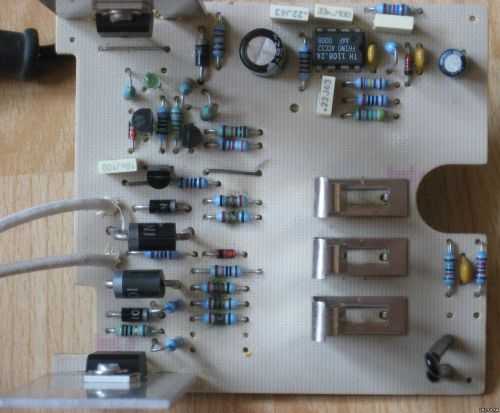

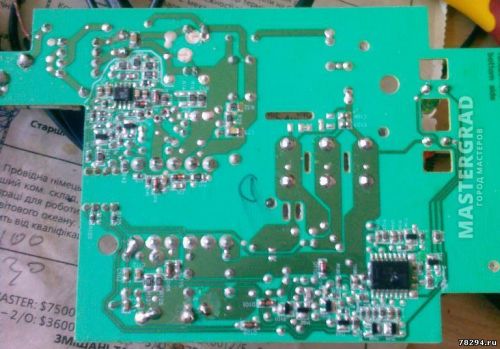

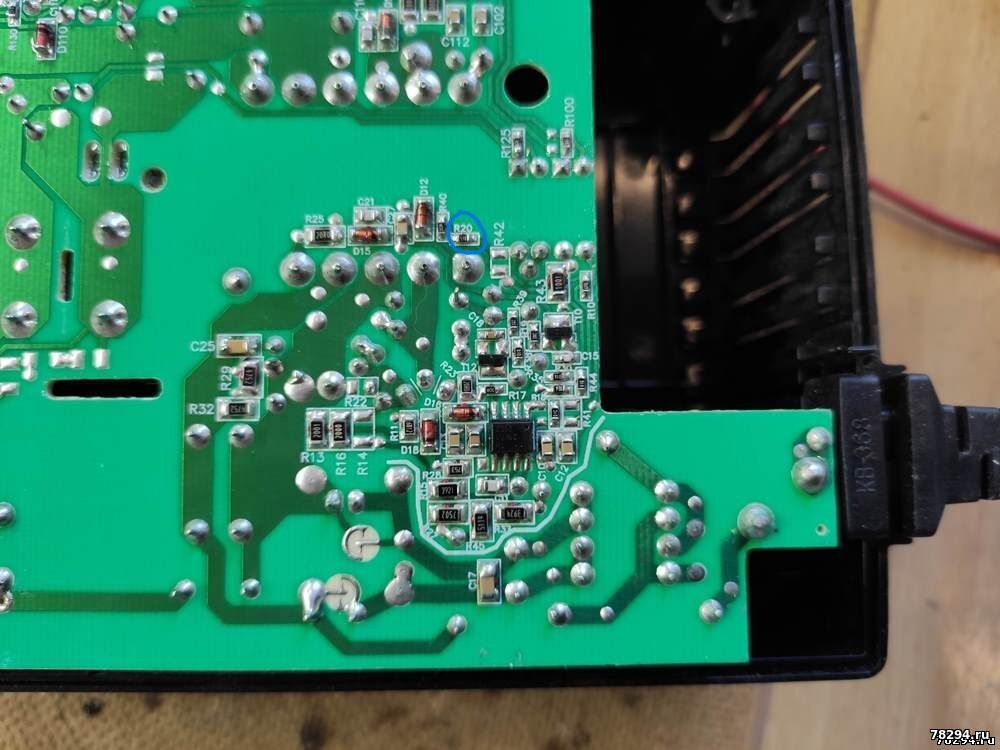

Фото платы:

Доступно только для пользователей

Доступно только для пользователей

Доступно только для пользователей

Доступно только для пользователей

Доступно только для пользователей

Микроконтроллер установлен MC68HC908 фирмы Motorola, содержит 8-разрядный процессор CPU08, Flash-память емкостью 32 Кбайт, ОЗУ данных емкостью 512 байт и большой
набор служебных и периферийных модулей
Даташит:  https://www.alldatasheet.com/datashe....CP.html

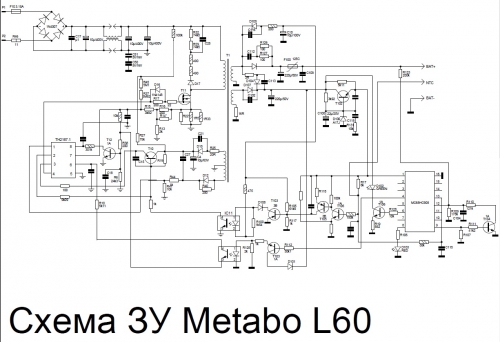

Схема зарядного Metabo L60 31604022:

Доступно только для пользователей

Транзистор Т12 - YTS3904, Биполярный NPN транзистор,60V,0.1A,200mW,B=100..300,>300MHz

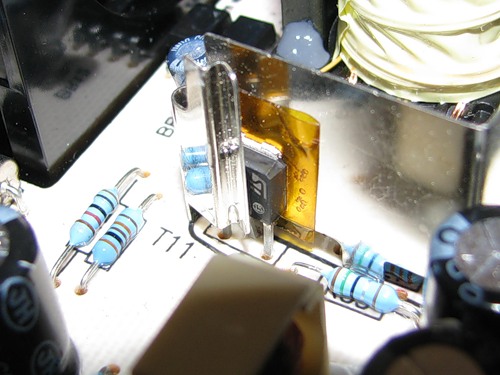

Транзистор Т11 - FCU5N60 650V, 0.81Ω, 4,6А https://pdf1.alldatasheet.com/datashe....60.html
Лучше менять на более мощный, этот часто сгорает от перегрева, на такой http://ali.pub/3wv3cw


При переделке аккумулятора на литий - переделка зарядного не требуется, только правильно подключить температурный датчик в батарее к новому контроллеру лития чтобы индикация на зарядном показывала все правильно и отключалось по окончании заряда.


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 01.02.2018, 16:35 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

Доступно только для пользователей

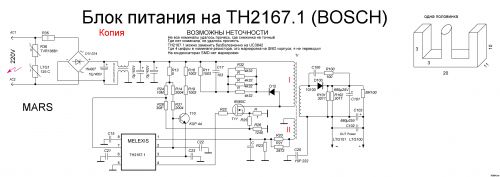

Похожая схема от блока питания домофона

Доступно только для пользователей

Доступно только для пользователей

Поддержать развитие сайта http://serov1.ucoz.net/forum/0-0-0-36


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
mormishka Дата: Пятница, 27.12.2019, 21:46 | Сообщение # 3

Пользователи

mormishka

Рядовой

  • Сообщений:1
  • Репутация:0±

Добрый вечер. Поменял Т11, напряжение есть на тр. А вот после трансформатора нет. И обмотки не могу прозвонить.Куда копать?
Anat78 Дата: Понедельник, 30.12.2019, 08:32 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

Если обмотки не звонятся то конечно же проблемы в трансформаторе

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
lisenkos67 Дата: Воскресенье, 05.01.2020, 13:21 | Сообщение # 5

Пользователи

lisenkos67

Рядовой

  • Сообщений:1
  • Репутация:0±

Цитата Anat78 ()
правильно подключить температурный датчик в батарее к новому контроллеру лития чтобы индикация на зарядном показывала все правильно и отключалось по окончании заряда.
Скажите пожалуйста, а куда подключить датчик темперетуры к контроллер?
Anat78 Дата: Воскресенье, 05.01.2020, 13:49 | Сообщение # 6

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

на минус батареи

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
eagle2205 Дата: Четверг, 02.02.2023, 14:24 | Сообщение # 7

Пользователи

eagle2205

Рядовой

  • Сообщений:1
  • Репутация:0±

Для зарядки литиевых аккумуляторов не подойдет. У зарядника на выходе 13.4 В!!! Литиевая батарея из 3-х аккумуляторов заряжается максимум 12.6 В.
Anat78 Дата: Четверг, 02.02.2023, 14:46 | Сообщение # 8

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

Верно прямая зарядка литиевых элементов невозможна, требуется устанавливать в батарею плату контроля бмс

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
vladsuzuki Дата: Среда, 14.02.2024, 22:04 | Сообщение # 9

Пользователи

vladsuzuki

Рядовой

  • Сообщений:2
  • Репутация:0±

Всем Доброго Времени!Помогите разобраться, почему после замены Т11 начал греться и гореть R13



Anat78 Дата: Среда, 14.02.2024, 22:27 | Сообщение # 10

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

проверьте с25 на пробитие и диод

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
vladsuzuki Дата: Четверг, 15.02.2024, 21:21 | Сообщение # 11

Пользователи

vladsuzuki

Рядовой

  • Сообщений:2
  • Репутация:0±

Цитата Anat78 ()
проверьте с25 на пробитие и диод
Спасибо за совет! В выходные попробую поковыряться с ним дальше.

 Проверил конденсатор C25 и диод D17. С ними все в порядке. Даже новые запаял. Транзистор Т11 все равно ощутимо греется, а с резистора R13 даже идет дымок... Включаю в сеть через страховочную, в параллель лампу на 60 Вт,  буквально 10-20 секунд.
Подскажите, куда еще посмотреть, что проверить?
gv853gv Дата: Воскресенье, 18.02.2024, 14:07 | Сообщение # 12

Пользователи

gv853gv

Рядовой

  • Сообщений:71
  • Репутация:3±

диод D16?
резисторы  1R5,  1R33?
