Зарядное устройство Metabo C60 31760000 схема
Anat78 Дата: Среда, 03.07.2019, 11:35 | Сообщение # 1

Администраторы

Anat78

Генерал-полковник

  • Сообщений: 901
  • Репутация: 5
Anat78

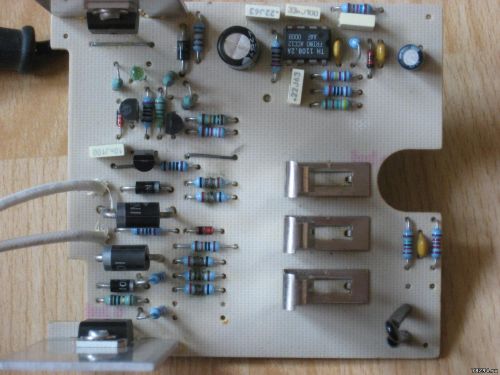

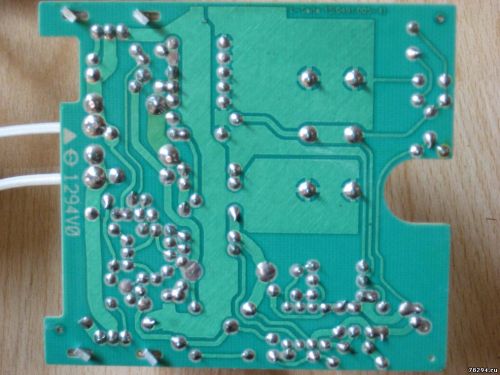

Зарядное устройство Metabo C60 31760000 схема

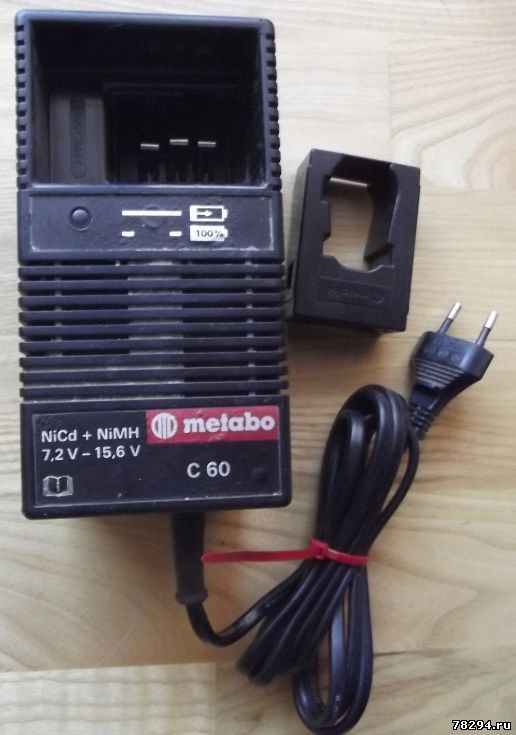

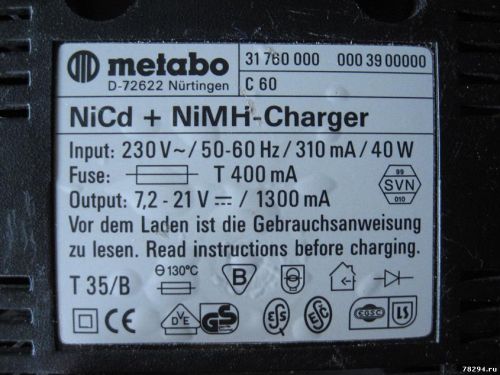

Зарядное устройство предназначено для зарядки батареи от компании METABO 7,2 v до 15,6 V

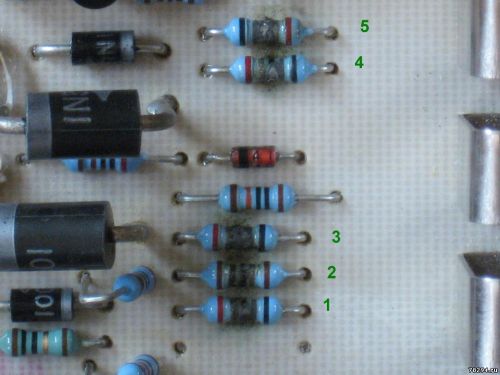

1, 3, 4, 5 : sw gr sw si rt = 0,82 Ohm , 2% undWid,
2 : bn bn sw si bn = 1,1 Ohm , 1%

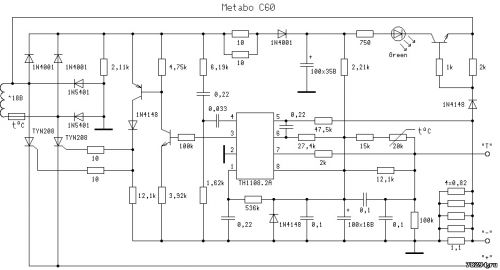

Схема Metabo C60 :



По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой и ремонтом зарядных, а также аккумуляторов
Прикрепления: 0065158.jpg(49.9 Kb) · 0594670.jpg(91.4 Kb) · 5532699.jpg(126.8 Kb) · 2025434.jpg(107.0 Kb) · 4164376.jpg(91.6 Kb) · 5563837.jpg(64.3 Kb)
