Переделка зарядного Metabo ASC30 27058000 на 220 вольт
Anat78 Дата: Суббота, 17.06.2017, 12:54 | Сообщение # 1

Администраторы

Anat78

Лейтенант

  • Сообщений:3727
  • Репутация:18±
Anat78

Зарядное metabo ASC 30-36 27058000 схема (Зарядное metabo ASC30 переделка на 220в)

Metabo ASC30-36 18V  6.25527 6.25457 6.25459 6.25455 6.27046 ASC 30-36 V, 14.4-36 V, "AIR COOLED" 627046000

Metabo ASC30
Ток заряда 2,5А,
Потребляемая мощность 80 Вт.

Metabo ASC30-36
Ток заряда 3А,
Потребляемая мощность 85 Вт.

Предназначено для зарядки новых аккумуляторных NiCd/NiMH аккумуляторов Metabo с напряжением от 14,4 В до 18 В и Li-Ion-аккумуляторов с напряжением от 14,4 В до 36 В. Данное устройство можно применять совместно с адаптером 6.27075 для зарядки старых моделей аккумуляторов соответствующих напряжений. Функция "AIR COOLED" позволяет охлаждать аккумуляторные блоки во время зарядки, что способствует увеличению их срока службы и сокращению общего времени зарядки на 30 процентов.

Также есть старая модель зарядного устройство (4.8-18 В) ACS30 Plus Air Cooled Metabo 627056000, отличается меньшим током заряда.

Инструкция зарядного metabo ASC30-36, ASC 15, ASC ultra, SC 60 Plus https://www.manualslib.com/manual....2030-36

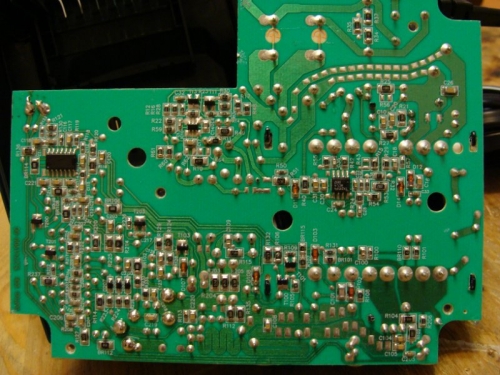

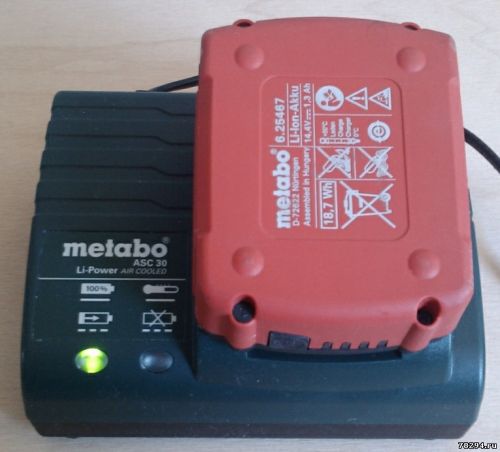

Фото зарядного metabo ASC30:





Для переделки на 220 вольт понадобится выполнить следующее:

Доступно только для пользователей

Можно пользоваться



По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное.

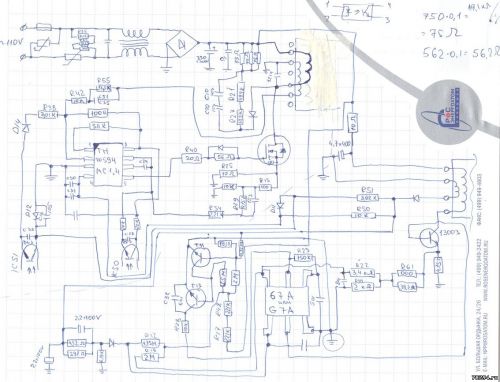

Схема зарядного metabo ASC30:

Доступно только для пользователей

Поддержать развитие сайта http://serov1.ucoz.net/forum/0-0-0-36

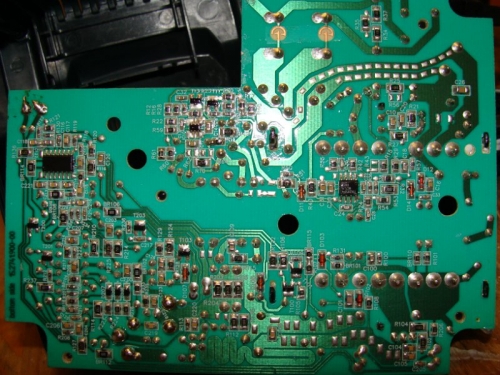

и еще фото:

Доступно только для пользователей
Переделка Зарядное metabo ASC 30 на 220 вольт,  metabo ASC30


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Суббота, 17.06.2017, 13:17 | Сообщение # 2

Администраторы

Anat78

Лейтенант

  • Сообщений:3727
  • Репутация:18±
Anat78

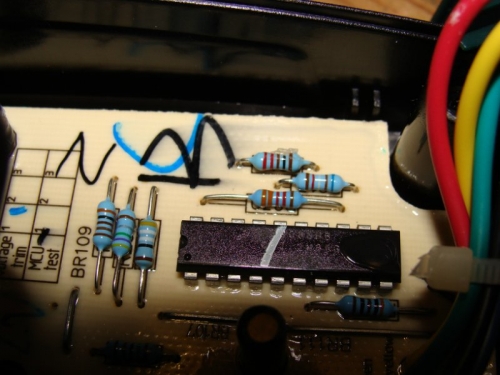

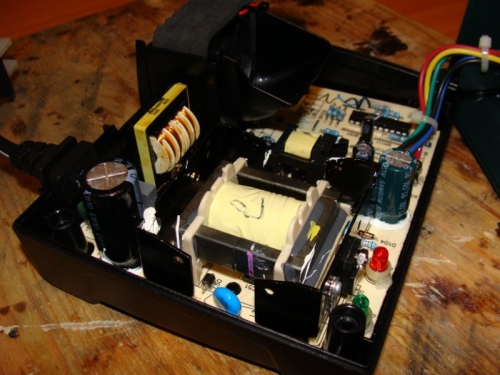

Еще фото зарядного












https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Суббота, 17.06.2017, 13:19 | Сообщение # 3

Администраторы

Anat78

Лейтенант

  • Сообщений:3727
  • Репутация:18±
Anat78

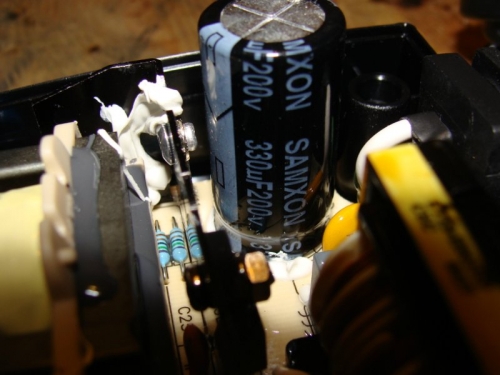

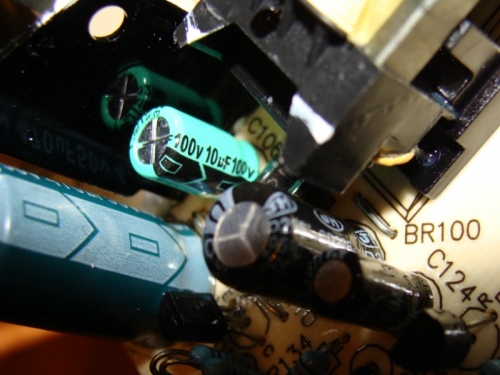

еще фото








https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
qwertyboy464 Дата: Вторник, 03.11.2020, 11:25 | Сообщение # 4

Пользователи

qwertyboy464

Рядовой

  • Сообщений:2
  • Репутация:0±

Помогите фотографией платы ASC 30-36 220в, не могу определить номинал сгоревших выводных резисторов возле транзистора Т10.
Выводной транзистор (13003B) на фото это и есть Т10, нужны резисторы которые отсутствуют.





Сообщение отредактировал qwertyboy464 - Вторник, 03.11.2020, 11:42
Anat78 Дата: Четверг, 05.11.2020, 09:12 | Сообщение # 5

Администраторы

Anat78

Лейтенант

  • Сообщений:3727
  • Репутация:18±
Anat78

4.75ом правый
15 ом верхний


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
qwertyboy464 Дата: Четверг, 05.11.2020, 22:43 | Сообщение # 6

Пользователи

qwertyboy464

Рядовой

  • Сообщений:2
  • Репутация:0±

Большое спасибо, буду пробывать.
pans684 Дата: Вторник, 16.02.2021, 23:06 | Сообщение # 7

Пользователи

pans684

Рядовой

  • Сообщений:7
  • Репутация:0±

А схемы 27056000 нету?
Anat78 Дата: Среда, 17.02.2021, 04:31 | Сообщение # 8

Администраторы

Anat78

Лейтенант

  • Сообщений:3727
  • Репутация:18±
Anat78

нету
