Ударный шуруповерт AEG 18В BSB18SBL2-202C схема и ремонт
Anat78 Дата: Пятница, 31.05.2024, 21:58 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6581
  • Репутация:53±
Anat78

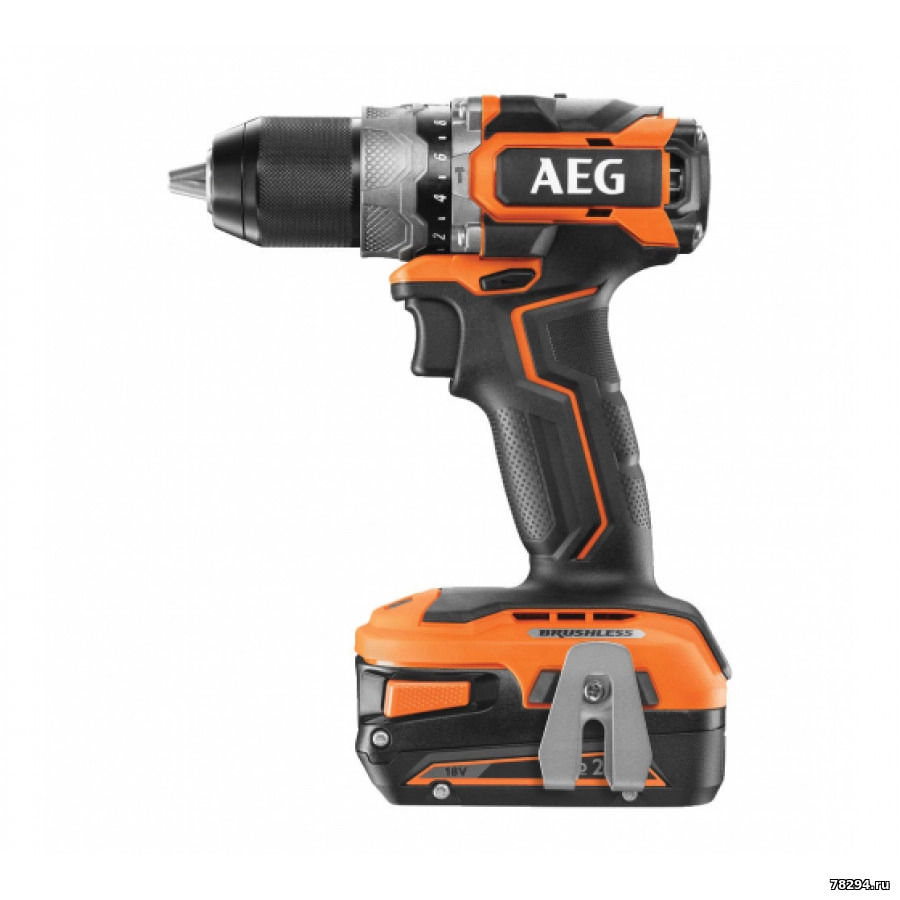

Ударный шуруповерт AEG 18В BSB18SBL2-202C (4935480058) схема и ремонт
из аккумуляторной линейки PRO18v и CUBcompact:



Характеристики:
Напряжение аккумулятора 18 В
Число скоростей 2
Число оборотов 0-450/0-1750 об/мин
Число ударов 0-7200/0-28000 уд/мин
Максимальный крутящий момент 65 Нм
Диаметр сверлильного патрона 13 мм
Размер зажимаемой оснастки 1,5-13 мм
Оснащён реверсом, подсветкой рабочей зоны, регулировкой усилия, регулировкой оборотов, предохранителем от перегрузки, функцией быстрой остановки двигателя, ударом, блокировкой вала.

Max диаметр сверления (металл) 13 мм
Max диаметр сверления (дерево) 40 мм
Мах диаметр сверления (бетон) 13 мм
Мах диаметр сверления (кирпич) 13 мм

Инструкция: https://webservice.ttigroup.eu//catalog/4931470475-BSB18SBL-IN.pdf

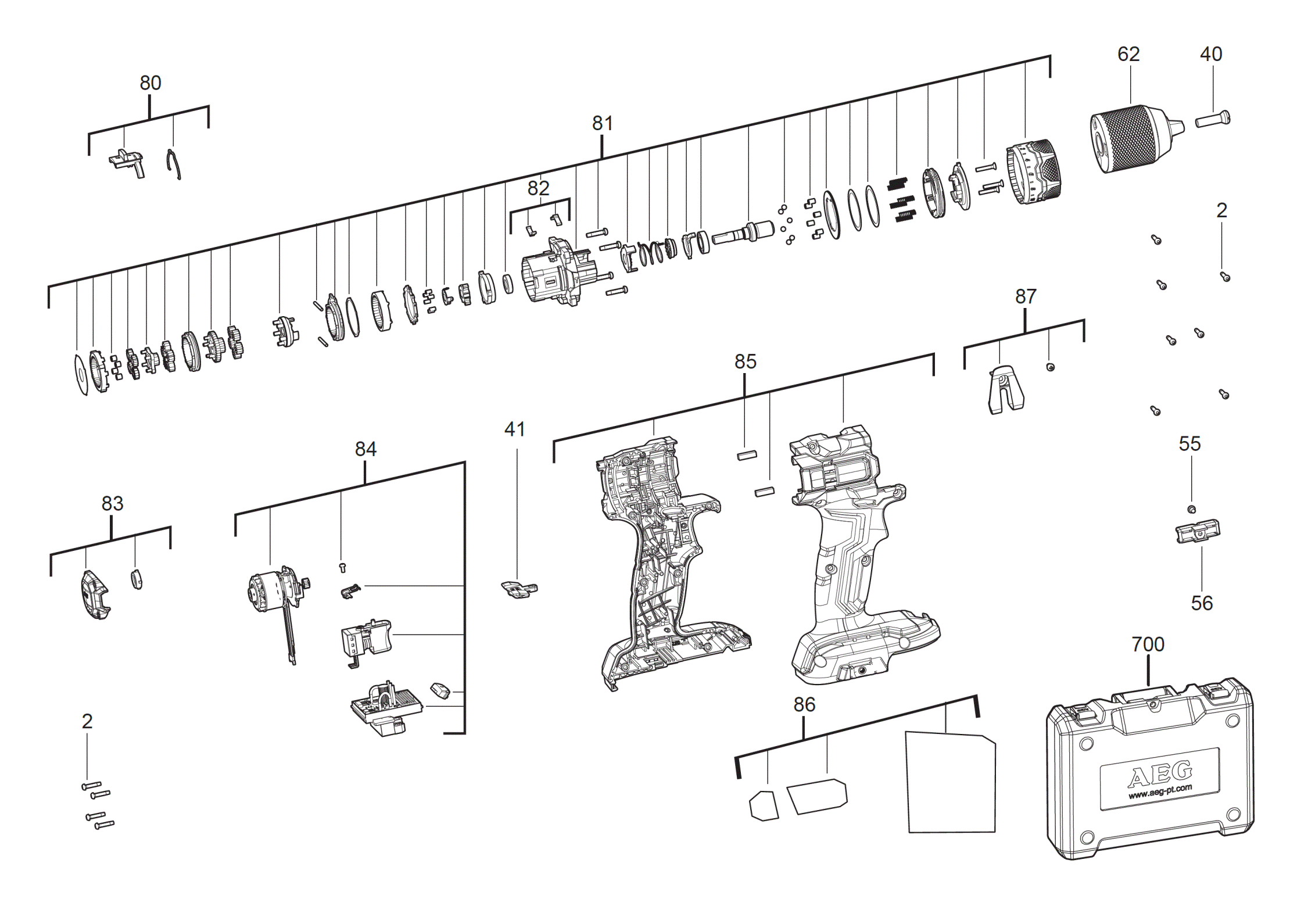

Схема:

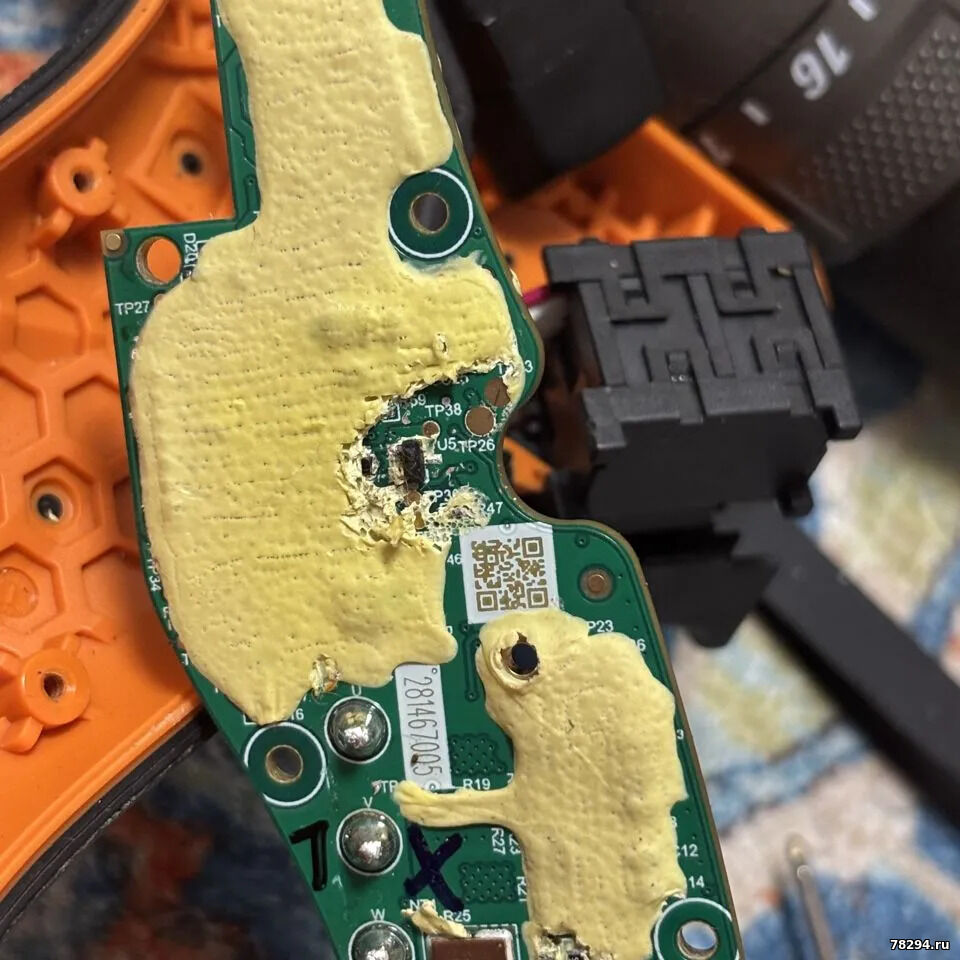

но в новых выпусках уже стоит сверлильный патрон 7/8 дюйма и плата управления другая


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Суббота, 01.06.2024, 00:32 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6581
  • Репутация:53±
Anat78

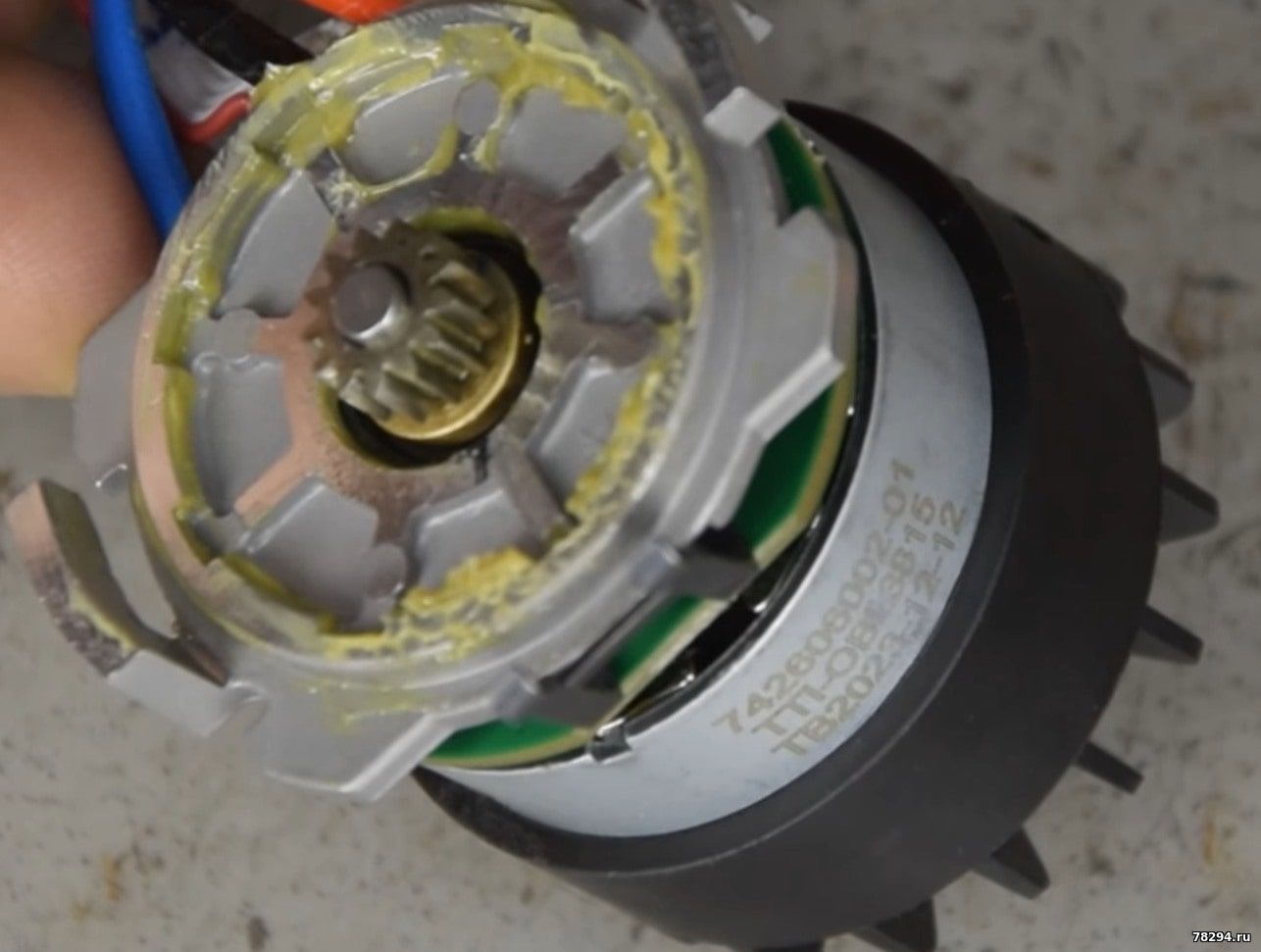

Мотор TTI-OB 3815
