Аккумуляторная ударная дрель AEG BSB18C2BL схема и ремонт

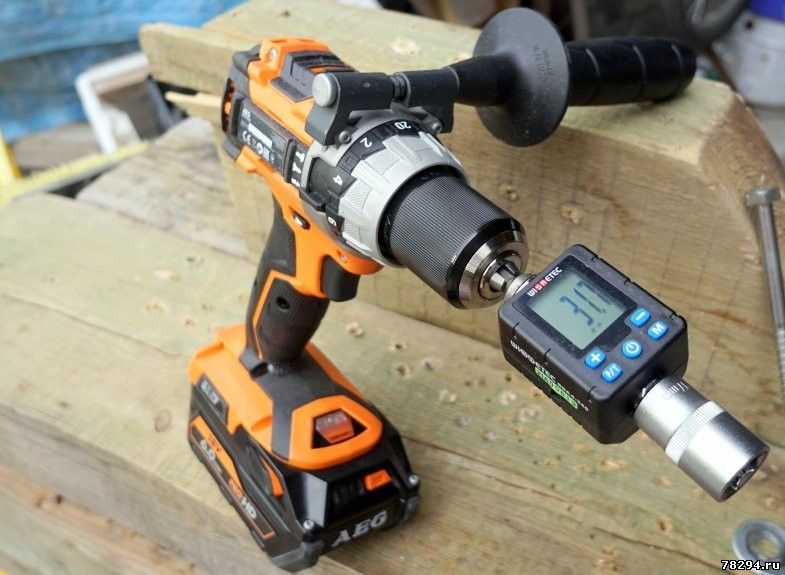

Максимальный крутящий момент 65 Нм.

Обороты 500/1900 (по факту замерил 520/1910).

Вес тушки 1,3 кг. Вес с АКБ 2 Ач 1,75 кг. Вес рукоятки 0,2 кг.

Инструкция: https://webservice.ttigroup.eu//catalog/4931470442.pdf
https://dfx5yarxfn3yb.cloudfront.net/catalog/4931470442.pdf

Схема BSB18C2BL:

Запчасти BSB18C2BL
:

0001     SCREW (1)    Item discontinued(4931453063)
0002     CHUCK (1)    4931465720
0011     SCREW (2)    660031022
0056     MOTOR COVER (1)    4931465721
0057     SCREW (4)    4931465722
0062     SCREW (12)    660031029
0063     COVER (1)    4931465724
0067     BIT CLIP (1)    4931454113
0070     SWITCH (1)    4931465723
0071     AUXILIARY HANDLE (1)    4931453065
0080     HOUSING (1)    4931465733
0081     RATING PLATE (1)    4931479265
0082     SWITCH (1)    4931465727
0083     GEAR BOX (1)    4931465735
0084     ARMATURE (1)    4931465729
0085     SWITCH (1)    4931479266
0086     CONTACT CASE (1)    4931465731
0700     CARRYING CASE (1)    4931465732

Бесщеточный двигатель SBL 4815.
