Аккумуляторный гайковерт AEG BSS18S12BL схема и ремонт

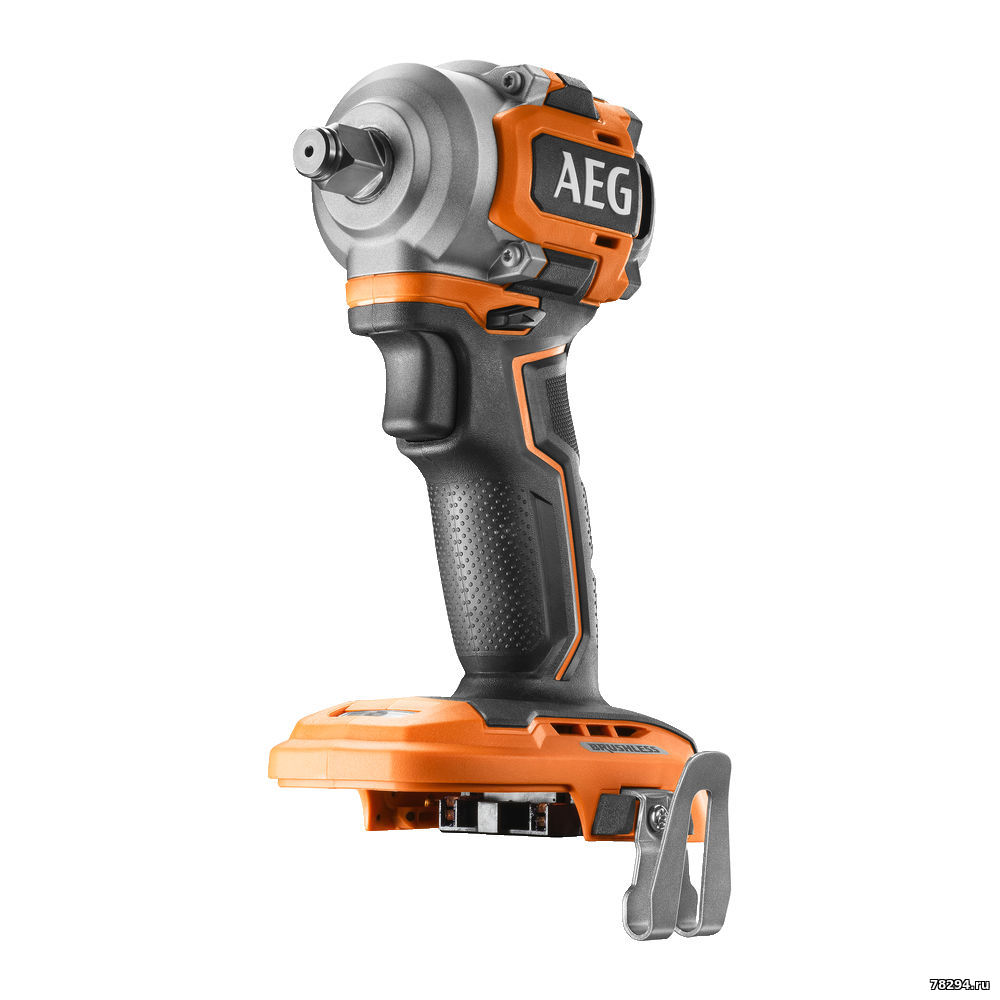

AEG BSS18S12BL - это удивительный, один из самых крохотных и лёгких гайковертов в классе, и при этом весьма мощный и быстрый. Оснащен
подсветкой, плавной регулировкой оборотов и четырьмя режимами, один из
которых автоматический. При всей кажущейся «игрушечности», малыш-крепыш
развивает до 280 Nm на 2800 оборотах в минуту. Что позволяет ему с
легкостью откручивать болты М18 на внедорожниках.

ДОСТОИНСТВА:
Очень компактный и лёгкий. При этом, мощности хватает, чтобы крутить болты М18 и менять колеса на паркетнике.
Наличие трех режимов и авто режима.
Гарантия 6 лет.

НЕДОСТАТКИ:
Квадрат с кольцом, можно было сделать более универсальным, с
возможностью приема шестигранной биты. Если бы это было, такой гайковерт
был бы ИДЕАЛЬНЫМ!
Иначе, приходится использовать переходник с квадрата на биту. А
переходник на квадрате сидит не прочно. При сверлении и обратном ходе
сверла, может сниматься с квадрата.
Подсветка могла бы быть и трехточечной, как на большинстве импактов этого бренда.
Батарея немного выпирает вперед. Можно было немного изменить угол оси
шпинделя - относительно рукоятки. Задрать вверх на 10 градусов. Тогда, с
короткими головками, инструмент не упирался бы аккумулятором в колесо
или другие поверхности на которых находится гайка или болт.

ВЫВОДЫ
Почти идеальный гайковерт. Поменял его, перейдя с 6ти режимного
гайковерта 300Нм. По тому, что этот ощутимо компактнее и легче на 200
грамм. Если бы они сделали квадрат с вырезом под биту, это был бы
идеальный инструмент с максимальной универсальностью. Но, и с
переходником под биты, его весьма удобно использовать в качестве
шуруповерта и винтоверта. Легко сверлит перками до 40 мм. Нормально
сверлит металл ступенчатым сверлом до 12 мм. Несмотря на кажущуюся
"игрушечность" реально тянет до 300 Nm. Режим АВТО великолепен.
Позволяет легко дозировать усилие при работа с гайками.
Кстати, пока не проявились глюки о которых тут некоторые пишут, что он
меняет направление. Надеюсь, эту проблему устранили и мне не доведется с
ней столкнуться.

Инструкция - https://dfx5yarxfn3yb.cloudfront.net/catalog....-IN.pdf

https://dfx5yarxfn3yb.cloudfront.net/catalog....int.pdf

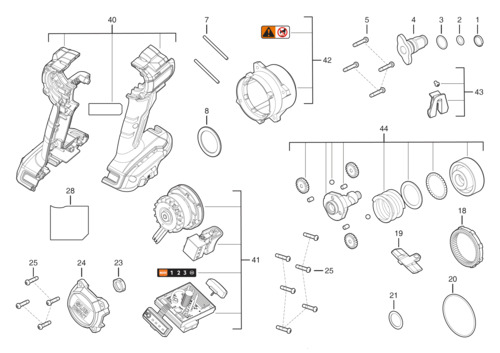

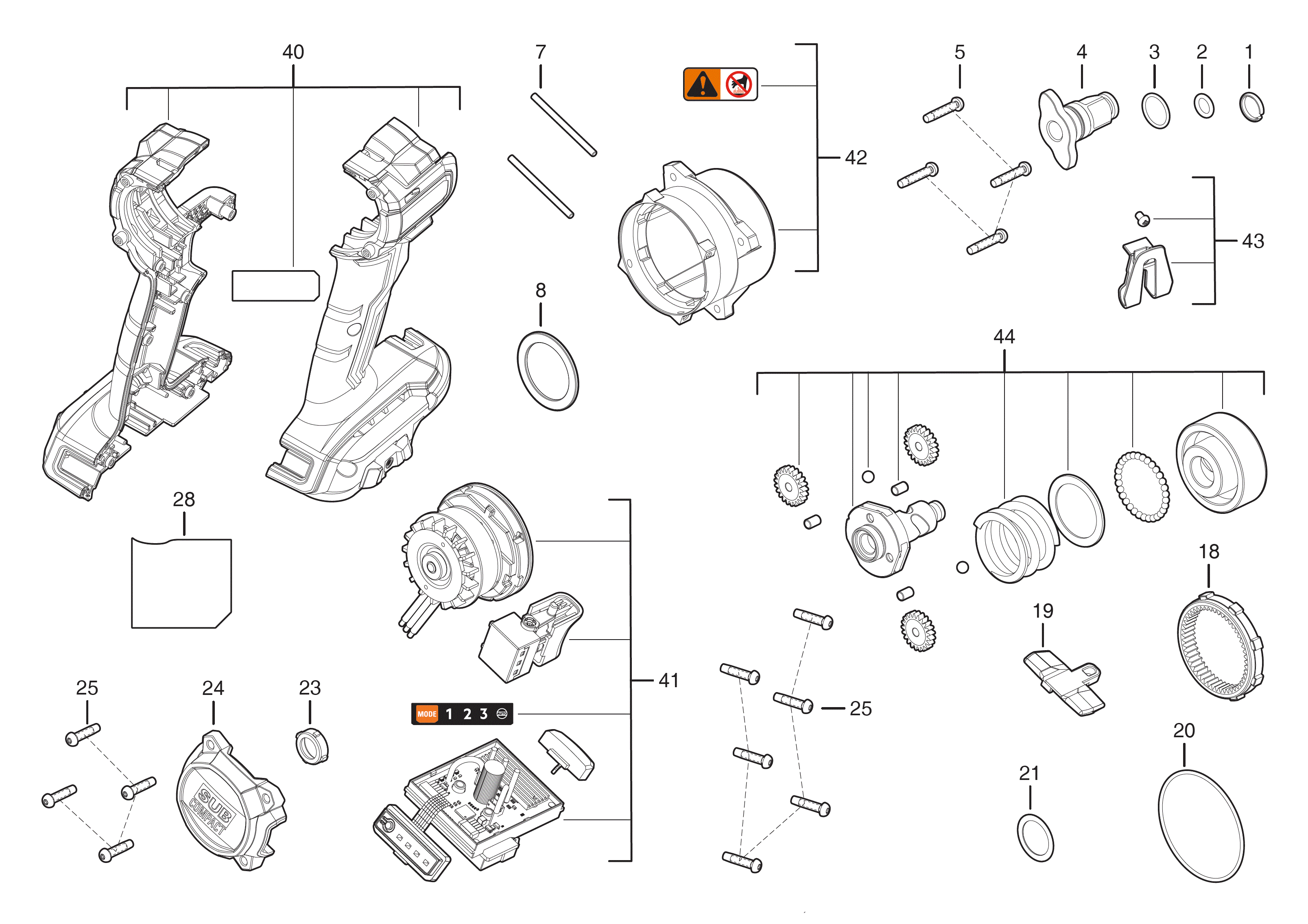

Схема:

Запчасти:

0001     CIRCLIP (1)    4931416493
0002     O-RING (1)    4931416492
0003     O-RING (1)    4931473494
0004     ANVIL (1)    4931473495
0005     SCREW (4)    4931473496
0007     PIN (2)    4931473497
0008     WASHER (1)    4931473498
0018     INTERN.GEARED WHEEL (1)    4931473499
0019     SLIDER (1)    4931473500
0020     O-RING (1)    4931473501
0021     WASHER (1)    4931473502
0023     RUBBER (1)    4931473503
0024     CAP (1)    4931473504
0025     SCREW (10)    660031029
0028     RATING PLATE (1)    4931473505
0040     HOUSING (1)    4931473506
0041     ELECTRONIC (1)    Item discontinued(4931473507)
0042     GEAR BOX HOUSING (1)    4931473508
0043     BELT CLIP (1)    4931473509
0044     HAMMER (1)    4931473510
