Форум » Электроинструмент » Разборка, ремонт и обзоры электроинструментов » AEG » Акк. перфоратор AEG BBH 18 (431334 )
Акк. перфоратор AEG BBH 18 (431334 )
Anat78 Дата: Понедельник, 23.08.2021, 01:53 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:7533
  • Репутация:62±
Anat78

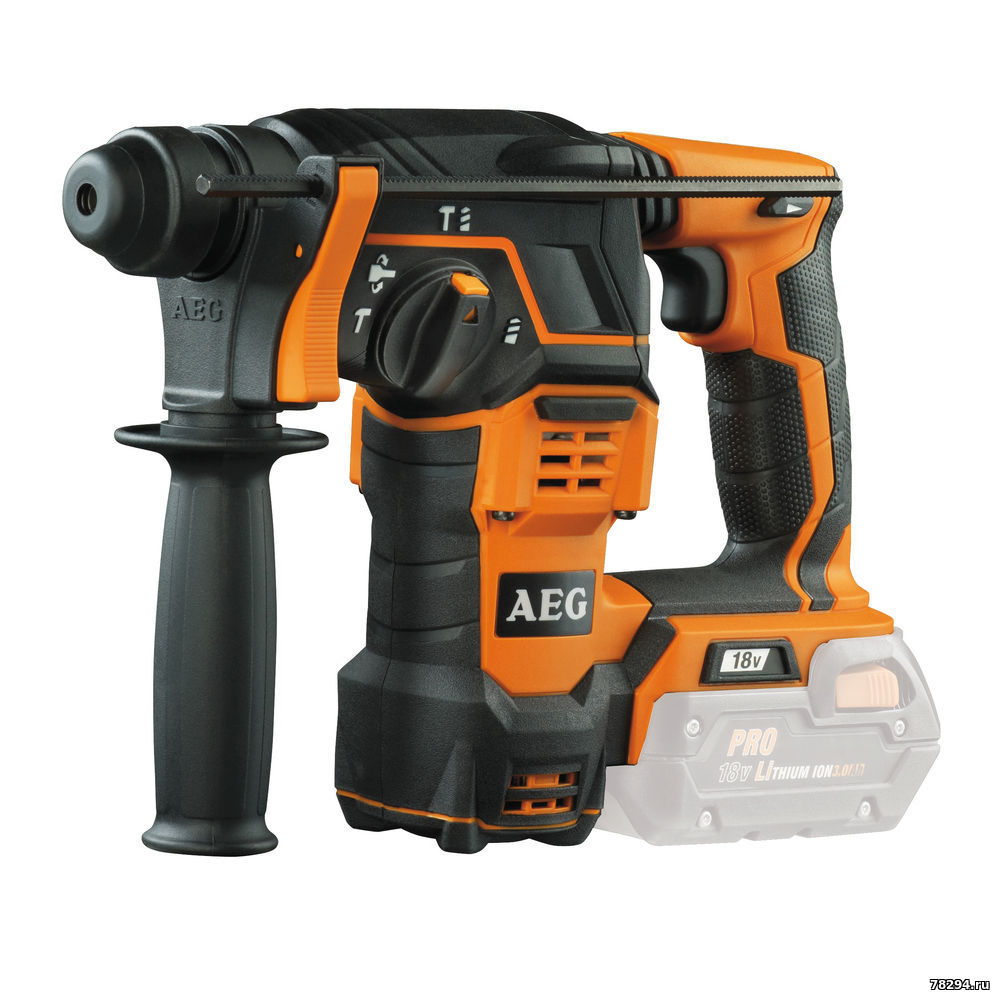

Акк. перфоратор AEG BBH 18 (431334 )

Характеристики:
Артикул: 408330(BBH18-0) / BBH 18 - 0 / 15620537
Энергия удара: 2.3 Дж
Рукоятка: D-образная
Скорость без нагрузки: 1400 об/мин
Частота ударов: 0 - 4200 уд/мин
Подсветка: Нет
Напряжение: 18 В
Макс. диаметр сверления в дереве: 30 мм
Макс. диаметр сверления в стали: 13 мм
Тип аккумулятора: Li-ion Тип патрона: SDS-PLUS
Антивибрационная система AVS: Есть
Масса: 3.5 кг
Макс. диаметр сверления в бетоне: 24 мм
Количество режимов работы: 3
Режимы работы: Режим сверления, бурения и долбления
Предохранительная муфта: Есть

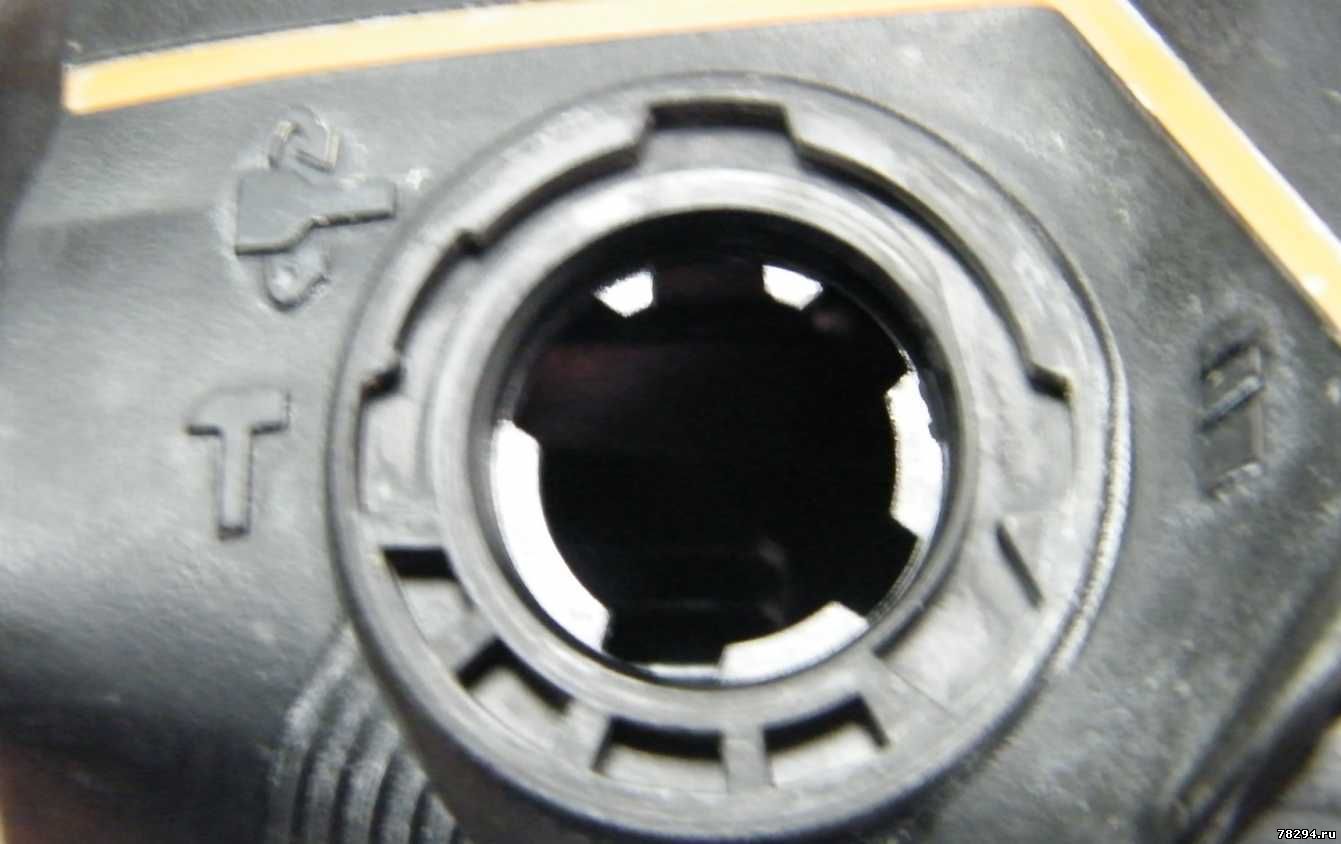

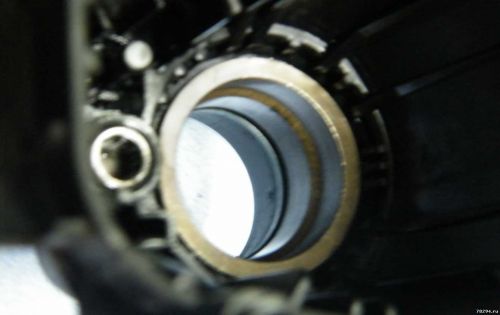

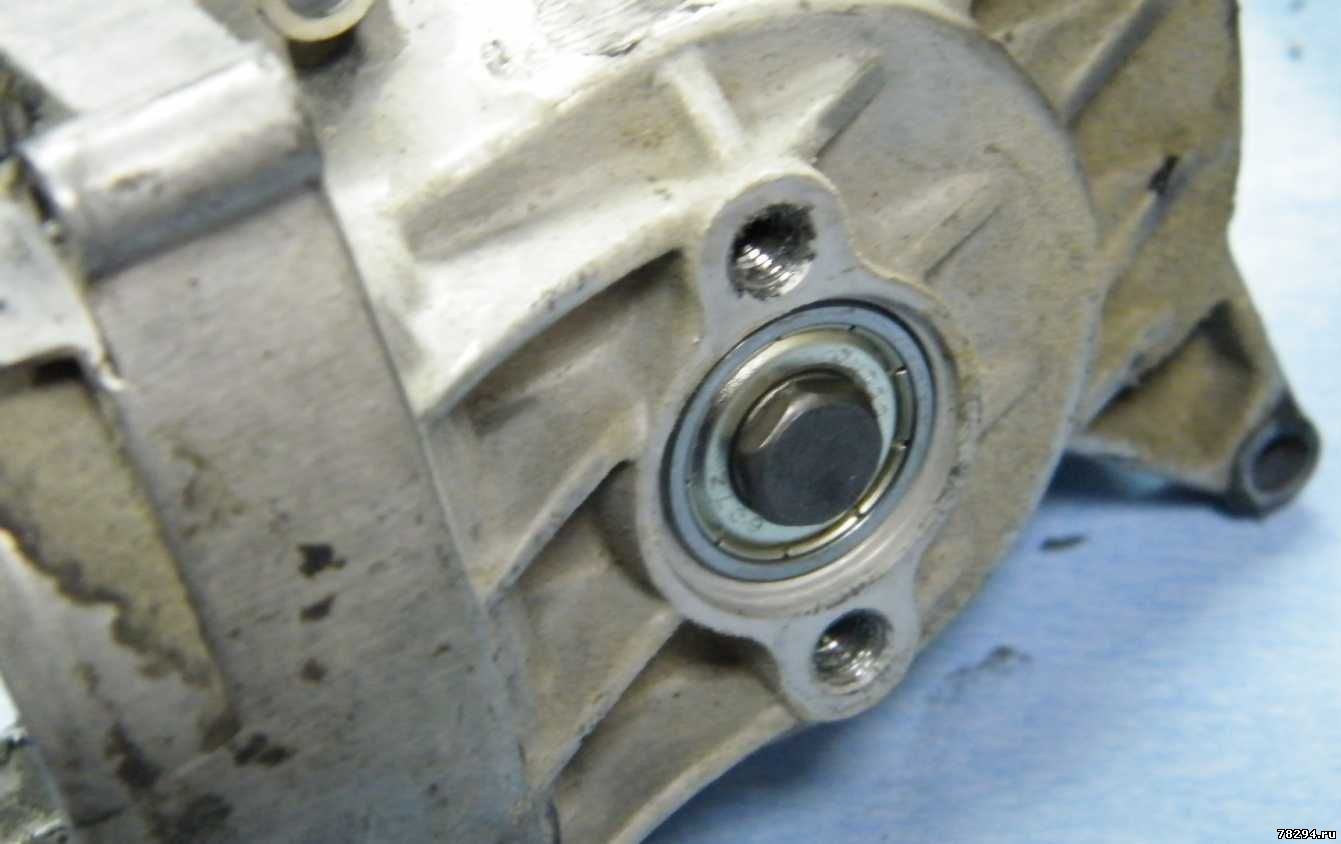

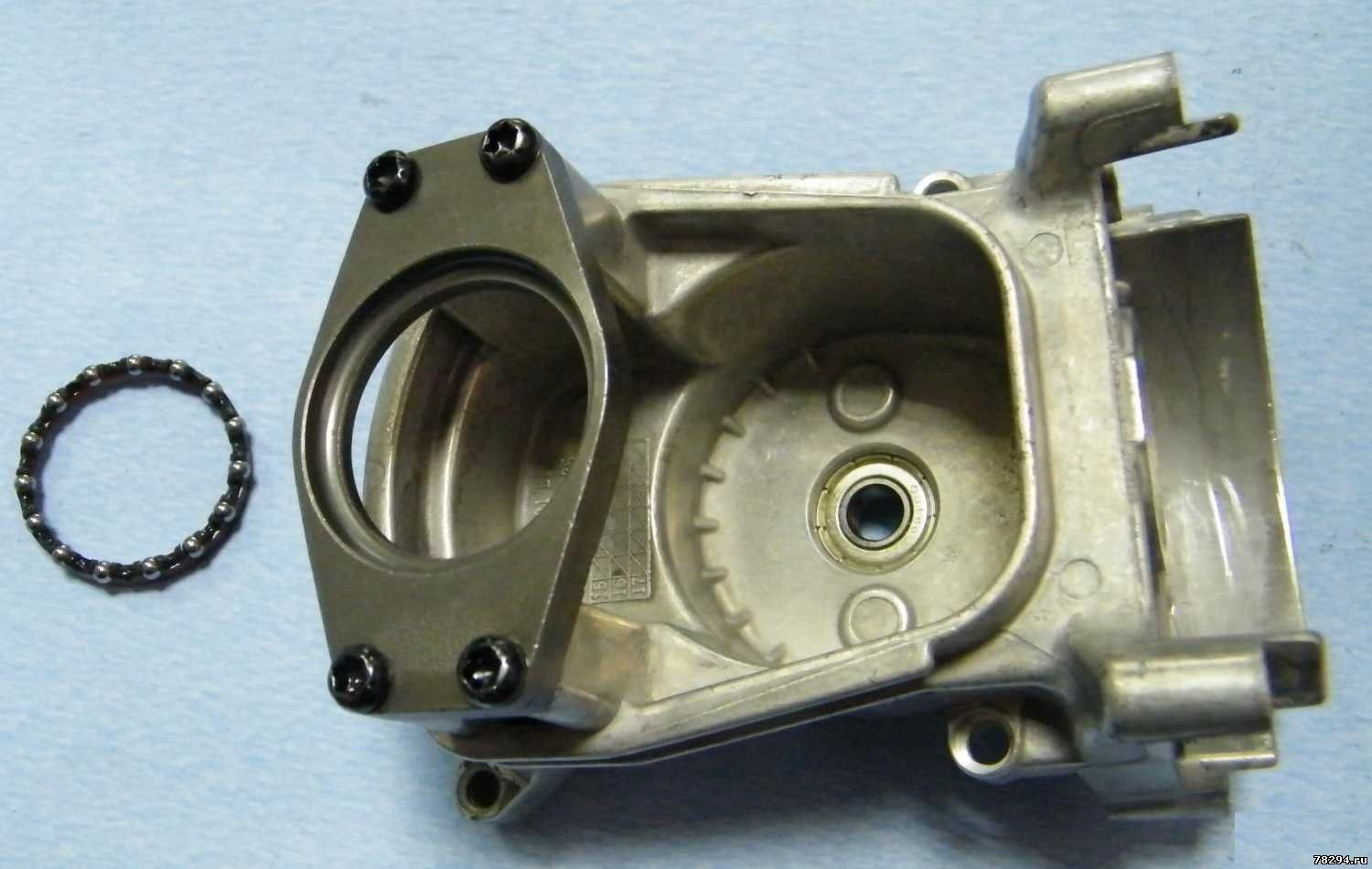

Разборка перфоратора AEG BBH 18

















Беда этих перфораторов - выработка в корпусе посадочного места аккумуляторной батареи и как следствие прогорание терминалов.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 23.08.2021, 01:54 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:7533
  • Репутация:62±
Anat78




















78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 23.08.2021, 01:54 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:7533
  • Репутация:62±
Anat78

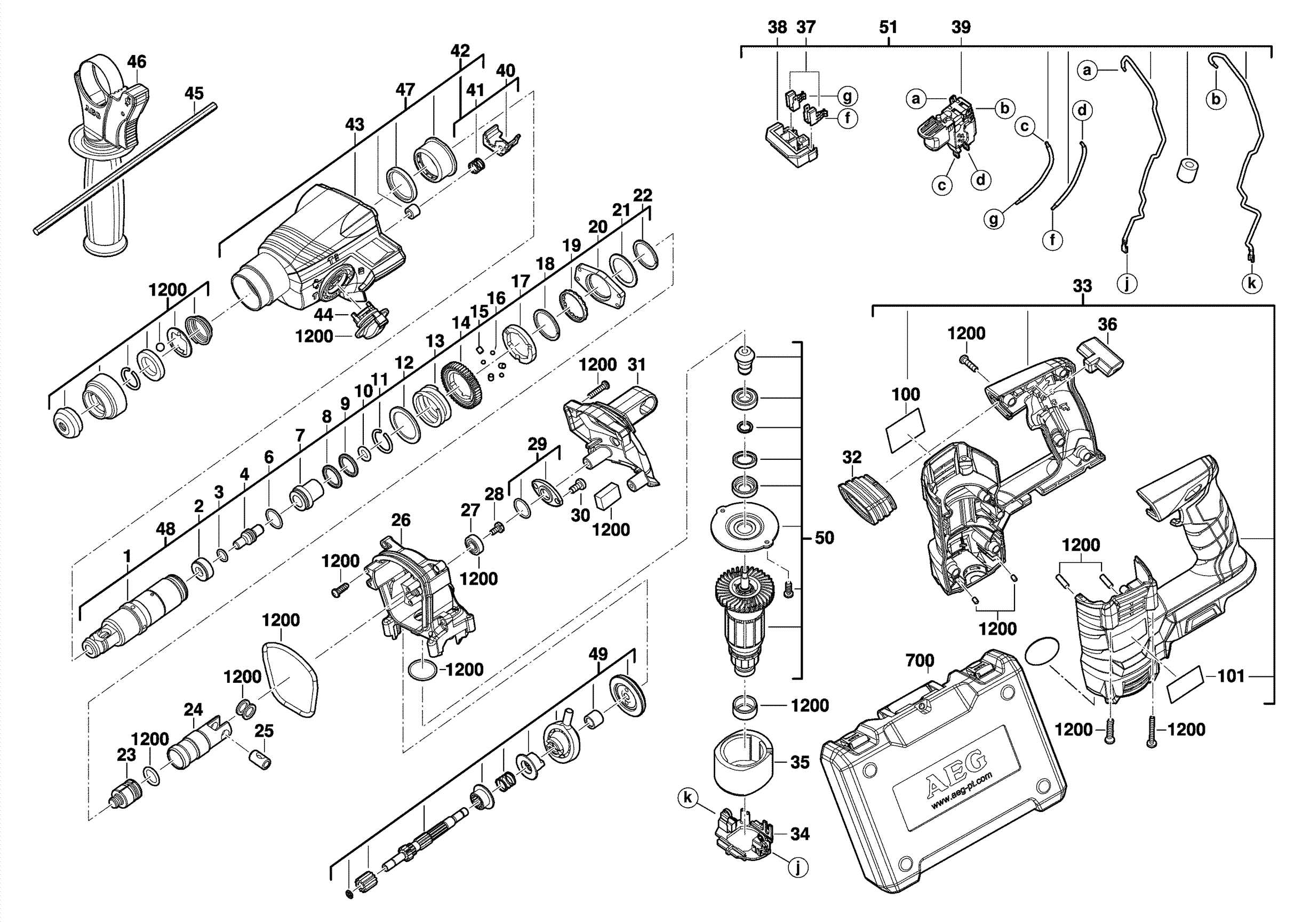

Схема AEG BBH 18:



Запчасти BBH 18:

0001     SPINDLE SLEEVE (1)    Item discontinued(621199001)
0002     CORE LIFTER RING (1)    Item discontinued(692725001)
0003     O-RING (1)    4931454454
0004     ANVIL (1)    692590001
0006     O-RING (1)    562594001
0007     SLEEVE (1)    692722001
0008     O-RING (1)    562595001
0009     WASHER (1)    633518001
0010     O-RING (1)    4931454456
0011     CIRCLIP (1)    672632001
0012     WASHER (1)    633517001
0013     SPRING (1)    692735001
0014     REDUCTION GEAR (1)    611291001
0015     PIN (1)    681235001
0016     BALL (1)    611405001
0017     CLUTCH DISC (1)    4931435089
0018     RETAINING RING (1)    672634004
0019     BEARING (1)    681480001
0020     BEARING (1)    692838001
0021     WASHER (1)    633516001
0022     CIRCLIP (1)    633529001
0023     PERCUSSION BODY (1)    692698001
0024     CYLINDER (1)    692717001
0025     CYLINDER PIN (1)    4931436807
0026     BRACKET (1)    641710001
0027     BALL BEARING (1)    681383001
0028     SCREW (1)    661504001
0029     BEARING END PLATE (1)    201879001
0030     LOCKING SCREW (1)    661286001
0031     GEAR BOX COVER (1)    4931435088
0032     RUBBER (1)    4931435090
0033     MOTOR HOUSING (1)    4931465561
0034     CARBON BRUSH SET (1)    290627001
0035     FIELD LEAD GROMMET (1)    4931454082
0036     LEVER (1)    4931435092
0037     TERMINAL STRIP (1)    4931435093
0038     CONTACT CASE (1)    4931440001
0039     SWITCH (1)    4931435094
0040     RETAINING PLATE (1)    4931448985
0041     SPRING (1)    692732001
0042     PLATE (1)    201877001
0043     GEAR BOX (1)    4931435095
0044     SWITCH (1)    4931454828
0045     DEPTH GAUGE (1)    4931384434
0046     AUXILIARY HANDLE (1)    4931435097
0047     GEAR BOX (1)    4931435098
0048     SPINDLE (1)    4931435099
0049     WOBBLE DRIVE (1)    4931435100
0050     BEARING END PLATE (1)    4931435101
0051     SWITCH (1)    4931435102
0100     RATING PLATE (1)    4931435104
0101     NAME PLATE (1)    4931435105
0700     CARRYING CASE (1)    4931435106
1200     MAINTENANCE SET (1)    4931433265

инструкция BBH 18: https://dfx5yarxfn3yb.cloudfront.net/catalog/4931414214.pdf
