Гайковерт Ridgid r86011 разборка ремонт
Anat78 Дата: Воскресенье, 04.07.2021, 09:03 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:7073
  • Репутация:59±
Anat78

Гайковерт ridgid r86011 разборка и ремонт, он же гайковерт AEG BSS18C12ZBL ремонт



Взрыв схема Ridgid r86011:



Инструкция Ridgid r86011: https://www.manualslib.com/products/Ridgid-R86011-10285429.html

Перестал включаться - вскрываем:

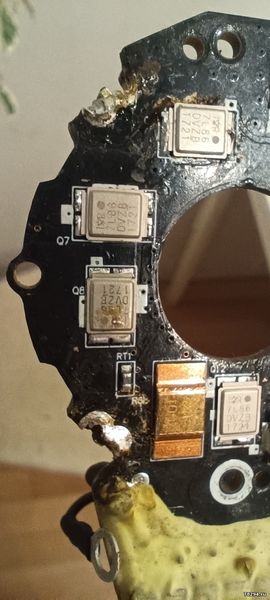

Взорвались транзисторы, герметик сам отлетел даже:



Сгорели транзисторы 7L86nfvt1827
IRL7486M DirectFET®N-Channel Power MOSFET 40V 209A

купить можно здесь:
http://ali.pub/5vkt7l

Меняем все сразу лучше, сгорают парами


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 04.04.2023, 16:05 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:7073
  • Репутация:59±
Anat78

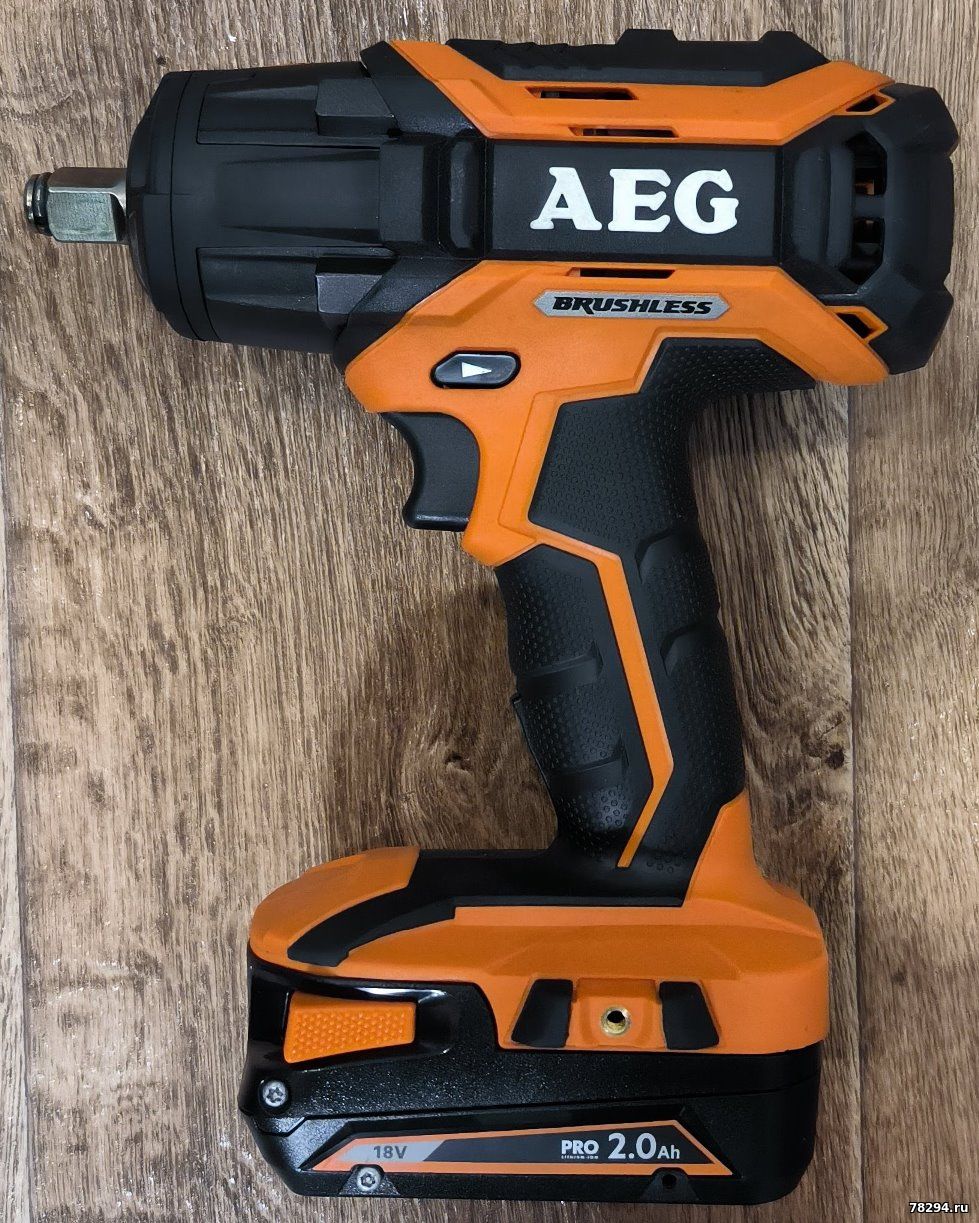

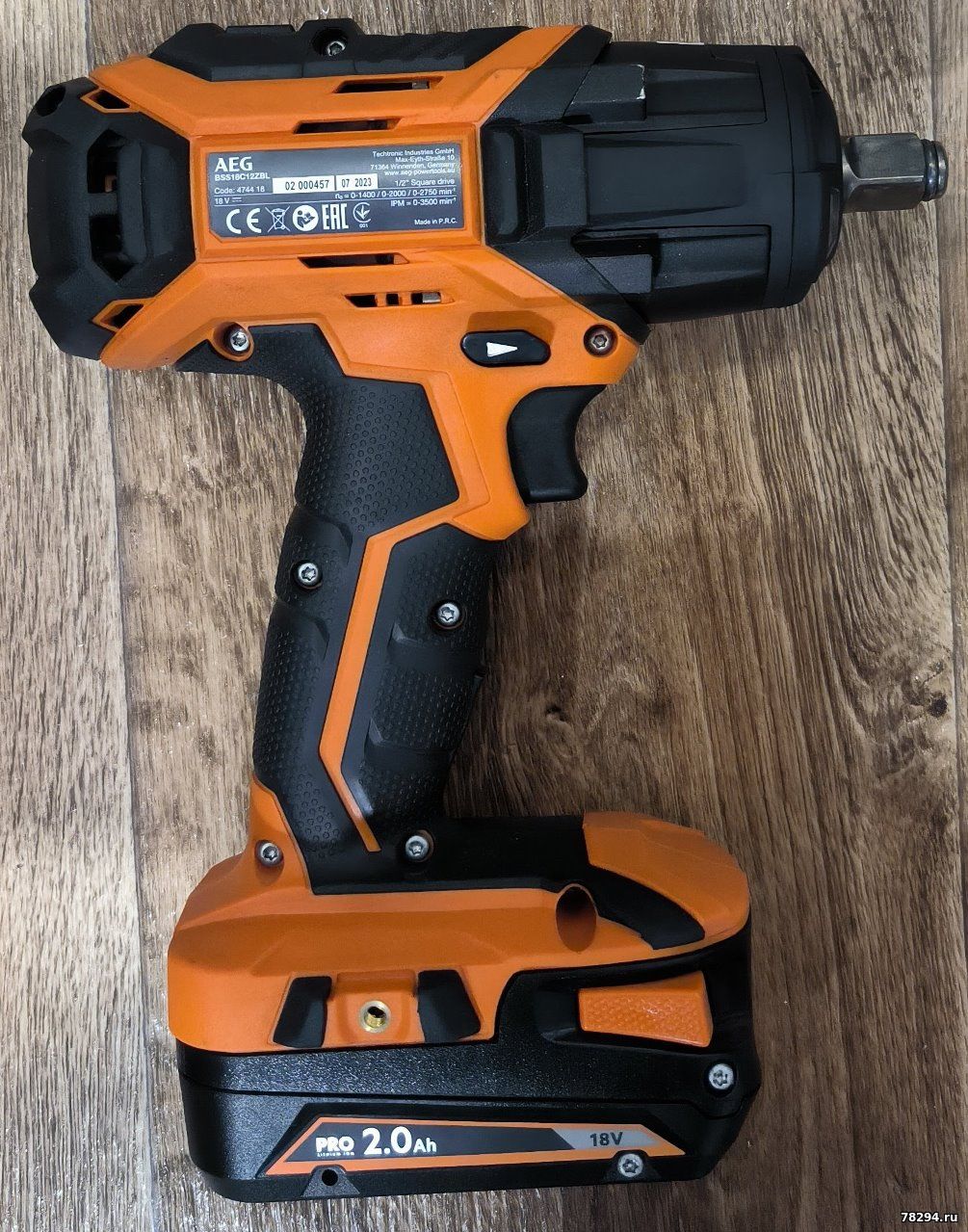

Еще один гайковерт принесли, тоже пробило силовые транзисторы - меняем









Доступно только для пользователей


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 02.06.2023, 11:40 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:7073
  • Репутация:59±
Anat78

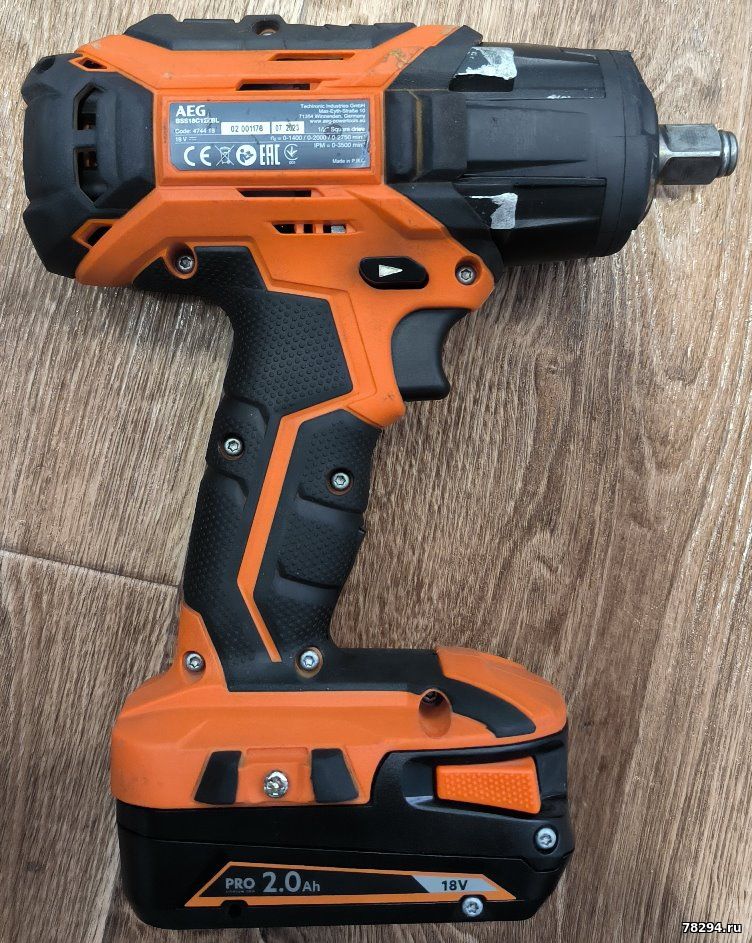

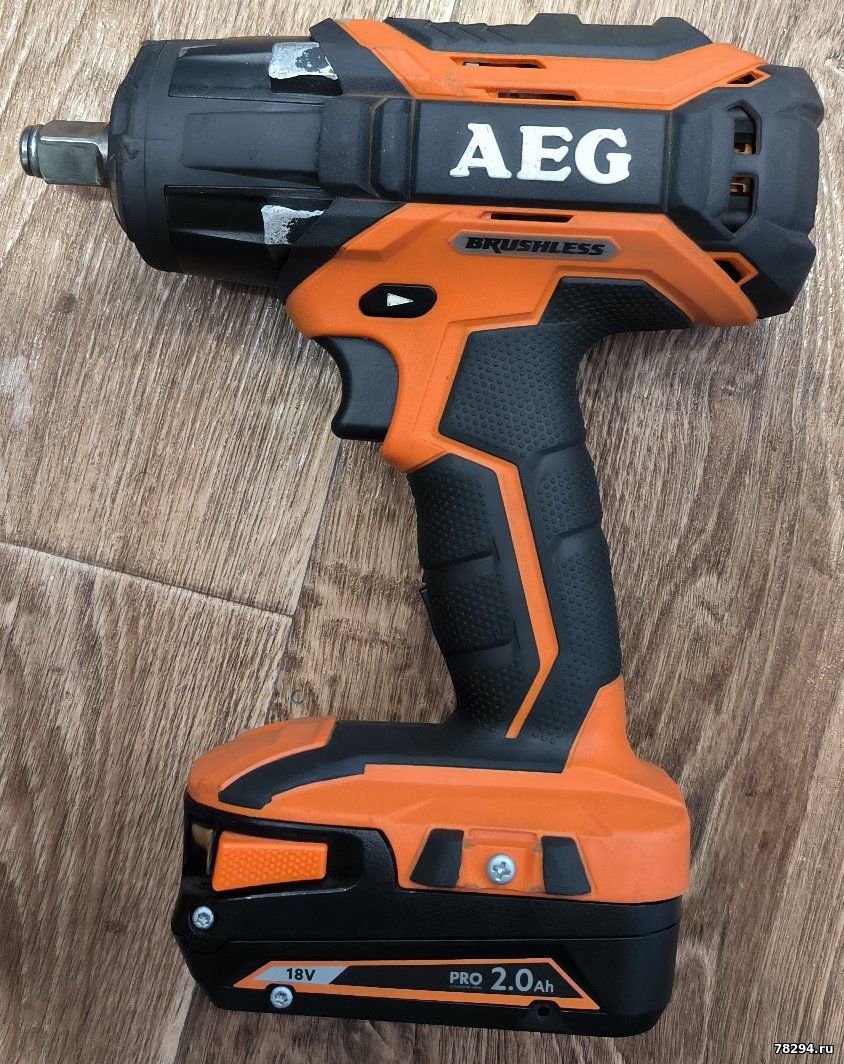

Еще один гайковерт AEG BSS18C12ZBL прислали в ремонт, тоже прогорели транзисторы из-за то го что в двигатель попал мусор и его заклинило + обрыв обмотки статора



















обломлен провод обмотрки


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 02.06.2023, 11:43 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:7073
  • Репутация:59±
Anat78

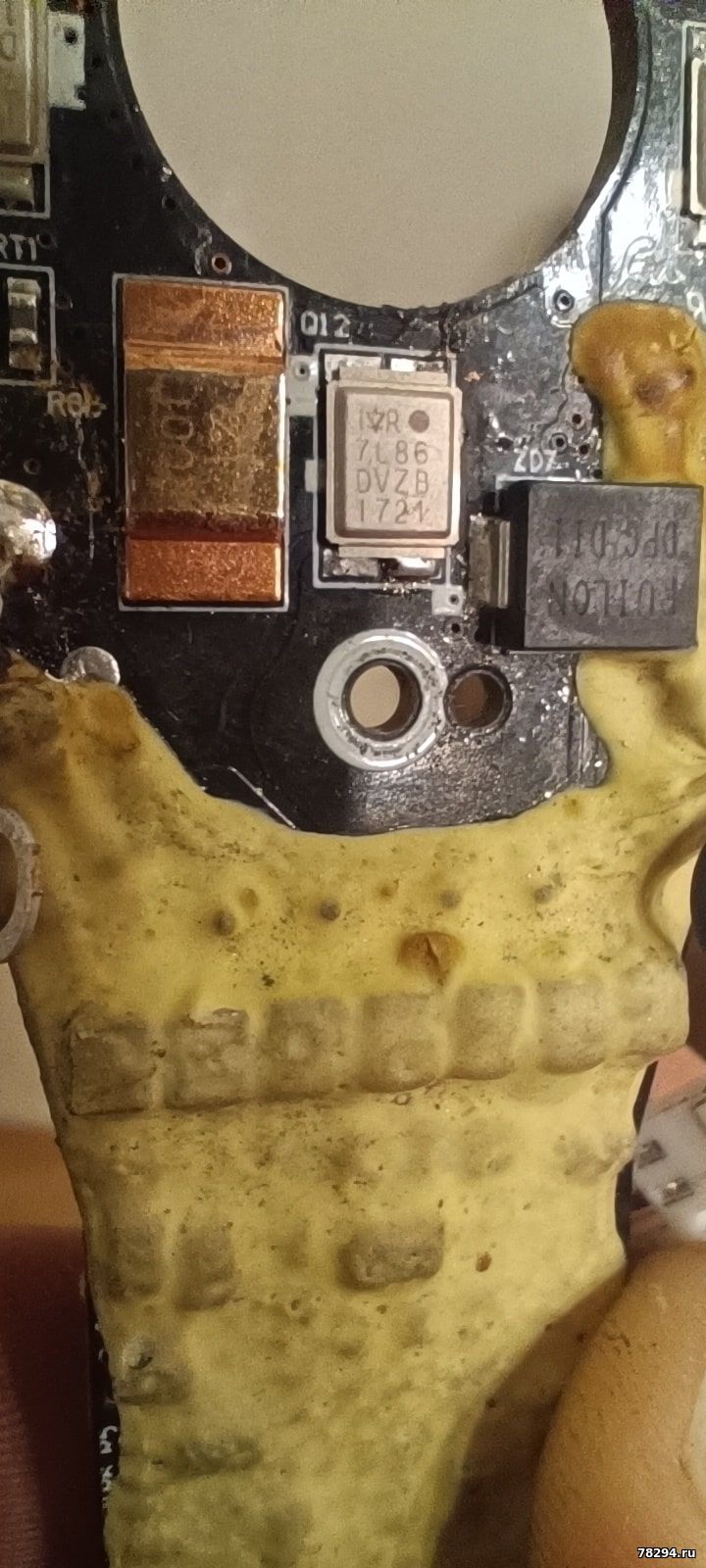

Пробитые транзисторы:



Отмываем все и меняем плату на новую, обмотку наращиваем



Собираем и проверяем в работе

Пришло:



Ушло:



видео работы: http://www.78294.ru/_fr/12/vid_20230513_wa0007.mp4



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 12.02.2024, 11:40 | Сообщение # 5

Администраторы

Anat78

Майор

  • Сообщений:7073
  • Репутация:59±
Anat78

Ремонт №54 Ridgid ремонт платы



Ремонт №53 Ridgid ремонт платы



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 19.04.2024, 08:35 | Сообщение # 6

Администраторы

Anat78

Майор

  • Сообщений:7073
  • Репутация:59±
Anat78

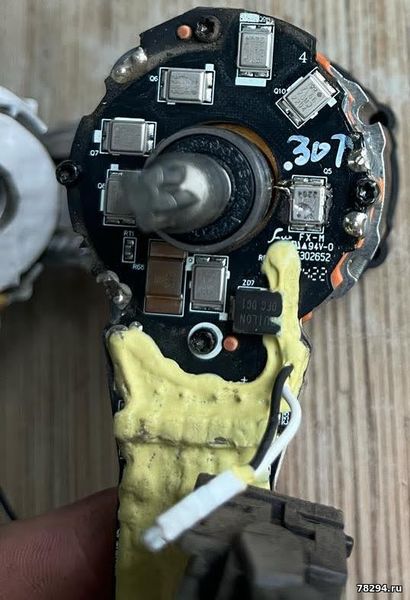

Еще один - сгорели силовые транзисторы на плате:















78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
nikitos3000 Дата: Среда, 10.07.2024, 20:54 | Сообщение # 7

Пользователи

nikitos3000

Рядовой

  • Сообщений:2
  • Репутация:0±

Здравствуйте! Подскажите пожалуйста, как определить какие силовые транзисторы вышли из строя, если визуально они не прогорели?
Anat78 Дата: Среда, 10.07.2024, 21:11 | Сообщение # 8

Администраторы

Anat78

Майор

  • Сообщений:7073
  • Репутация:59±
Anat78

выпаять и прозвонить

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
nikitos3000 Дата: Среда, 10.07.2024, 21:57 | Сообщение # 9

Пользователи

nikitos3000

Рядовой

  • Сообщений:2
  • Репутация:0±

Выпаивал феном все транзисторы. Все шесть ножек звонятся на металлическую крышку. Это норма? Может подскажете как звонится исправный?
Anat78 Дата: Среда, 10.07.2024, 23:37 | Сообщение # 10

Администраторы

Anat78

Майор

  • Сообщений:7073
  • Репутация:59±
Anat78

это не норма, но я же точно не знаю как вы мериете

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Shtrena Дата: Понедельник, 12.08.2024, 00:58 | Сообщение # 11

Пользователи

Shtrena

Рядовой

  • Сообщений:1
  • Репутация:0±

Здравствуйте.подскажите.на этот гайковёрт есть схема .?на плате выгорело сопротивление r53. Какой у него наминал.
И ещё.отдельно плату можно найти?или она в сборе.спасибо
dron58923 Дата: Среда, 13.11.2024, 19:48 | Сообщение # 12

Пользователи

dron58923

Рядовой

  • Сообщений:1
  • Репутация:0±

Anat78, здравствуйте. Хотел бы Вам отдать в ремонт AEG BSS18C12ZBL(45/2022г) code 4744 18.Дефект - не крутит.

В какой вы городе и как с Вами связаться? Прошу ответить в личку.


Сообщение отредактировал dron58923 - Среда, 13.11.2024, 19:49
Anat78 Дата: Четверг, 14.11.2024, 00:41 | Сообщение # 13

Администраторы

Anat78

Майор

  • Сообщений:7073
  • Репутация:59±
Anat78

ответил

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
aazdanovv Дата: Понедельник, 18.11.2024, 12:42 | Сообщение # 14

Пользователи

aazdanovv

Рядовой

  • Сообщений:4
  • Репутация:0±

Добрый день, вопрос следующий, транзистор сгорел так, что и самой плате досталось. Есть возможность саму плату заменить? При подключении акб на плате кз и она сразу горит.
Anat78 Дата: Понедельник, 18.11.2024, 13:11 | Сообщение # 15

Администраторы

Anat78

Майор

  • Сообщений:7073
  • Репутация:59±
Anat78

Да бывает прогорает до дырки в плате аж, только замена платы целиком, да меняю

Вот случай - неправильная замена силовых транзисторов для примера:

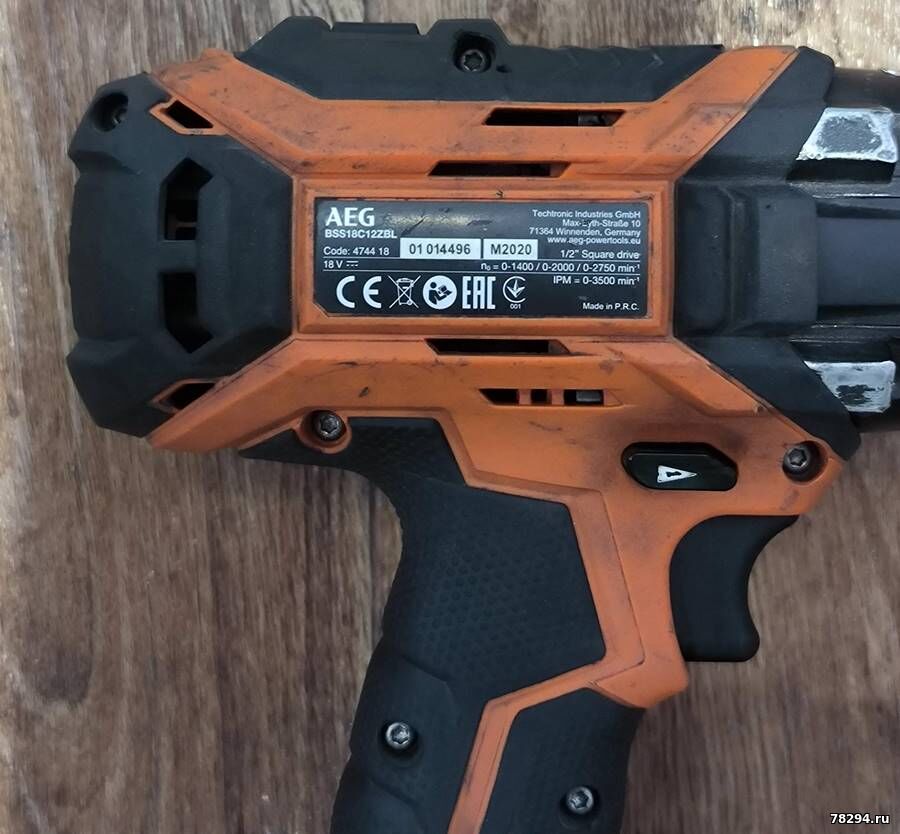

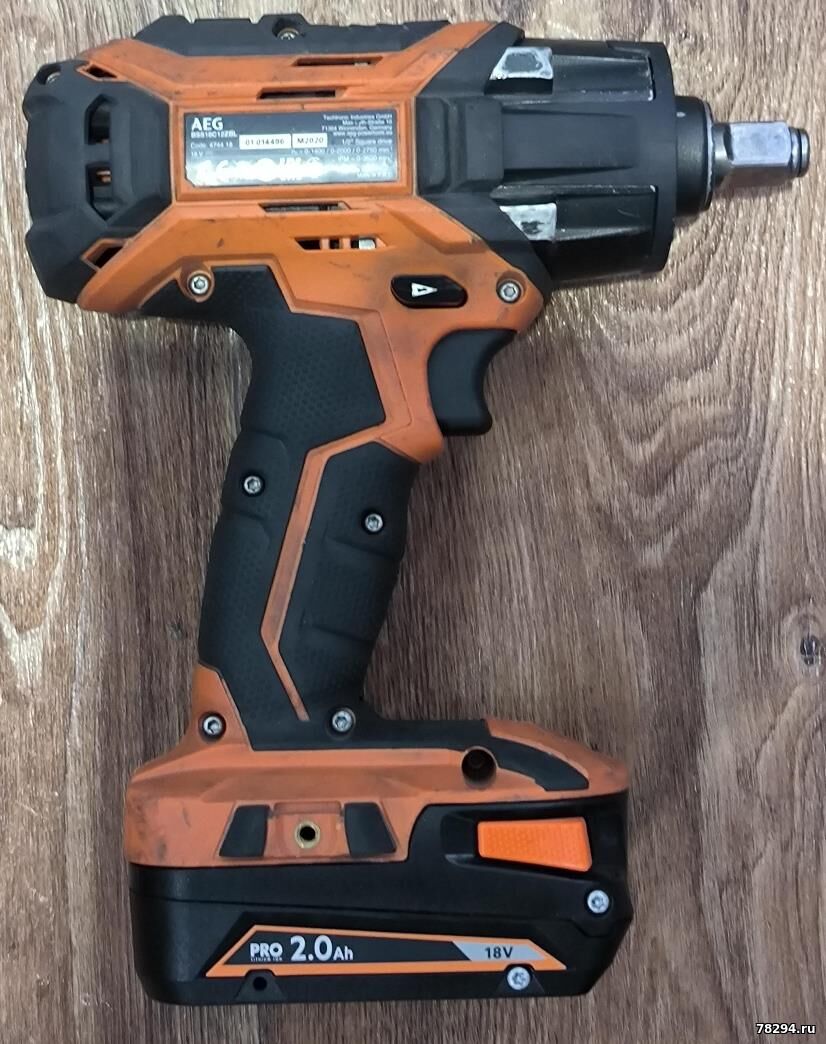

AEG BSS18C12ZBL(45/2022г) code 4744 18

















78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
aazdanovv Дата: Среда, 20.11.2024, 15:22 | Сообщение # 16

Пользователи

aazdanovv

Рядовой

  • Сообщений:4
  • Репутация:0±

Подскажите стоимость и как с вами связаться ?
Anat78 Дата: Среда, 20.11.2024, 15:42 | Сообщение # 17

Администраторы

Anat78

Майор

  • Сообщений:7073
  • Репутация:59±
Anat78

Ремонт от 2 до 4.5тыс, просто пишите на почту 78294@mail.ru

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
temagroshew Дата: Четверг, 21.11.2024, 01:03 | Сообщение # 18

Пользователи

temagroshew

Рядовой

  • Сообщений:1
  • Репутация:0±

Здравствуйте, есть разница как впаивать транзисторы,подскажите как их прозванить что они исправном састояние
Anat78 Дата: Пятница, 22.11.2024, 02:35 | Сообщение # 19

Администраторы

Anat78

Майор

  • Сообщений:7073
  • Репутация:59±
Anat78

Впаивать можете в любой последовательности на плату,
прозваниваются просто тестером для транзисторов - https://alii.pub/73cau2


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
aazdanovv Дата: Пятница, 22.11.2024, 20:46 | Сообщение # 20

Пользователи

aazdanovv

Рядовой

  • Сообщений:4
  • Репутация:0±

Добрый вечер , ситуация следующая: При нажатии на кнопку мотор еле подергивало, проверил транзисторы силовые, Q5 был пробит, заменил, пробую, в одну сторону работает в другую нет, потом что-то происходит и в другую крутит. то нет, в итоге замолчал и опять подергивает мотор, еще раз выпаял силовые, проверил, целые, думал может не припаялись нормально, прогрел получше, это не помогло.
Потом заметил плата греется, нашел R1 на 24,9Ом греется, проверил его в норме.
Подскажите где что еще может быть пробито?
Anat78 Дата: Пятница, 22.11.2024, 22:01 | Сообщение # 21

Администраторы

Anat78

Майор

  • Сообщений:7073
  • Репутация:59±
Anat78

проверьте контроллер

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
aazdanovv Дата: Воскресенье, 24.11.2024, 13:37 | Сообщение # 22

Пользователи

aazdanovv

Рядовой

  • Сообщений:4
  • Репутация:0±

Контроллер заменил, На с23 из нулевого сопротивления теперь кОм появились, на с27 5Ом так и осталось. Еще нашел R60 из 10 Ом превратилось в кОм, заменил, но при испытаниях при подключении акб без нажатия кнопки сразу оно начинает гореть и идти дымок, при этом он не крутит молчит, разбираю проверяю R60 оно опять сгорело, меняю.Я всетки  думаю, что нужно все менять силовые транзисторы или в другом месте искать?
Я это делаю только для себя, интересно разобраться.
Зарание спасибо.
Anat78 Дата: Воскресенье, 24.11.2024, 14:19 | Сообщение # 23

Администраторы

Anat78

Майор

  • Сообщений:7073
  • Репутация:59±
Anat78

Да все ключи проверить по затворам! контроллер прошить не забудьте
