Расшифровка китайских акб с али
Anat78 Дата: Понедельник, 09.08.2021, 11:56 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:5067
  • Репутация:34±
Anat78

Расшифровка китайских акб с али
Маркировка «88VF» —  это не рабочее напряжение, а некое маркетинговое название и в нем зашифрована емкость батареи и состав.

18VF - стоит 3 элемента 18650 12вольт, емкостью 1,2-1,3ач - http://alli.pub/6425q7
Вставной в рукоятку инструмента


36 VF 29800H - стоит 3 элемента 18650 12вольт 1,3-1,2ач



48 VF -      5*18650 18 вольт - http://alli.pub/6425ti

Элементы внутри емкостью на 1,2ач (без маркировки вообще) и высокое внутреннее сопротивление 35мОм слаботочные




68 VF - 7500 мАч 5*18650 - емкость 1,3ач 18 вольт -

88VF - 7500мАч 5*18650 - емкость от 0,8 до 1,3ач (как повезет) 18 вольт - http://alli.pub/6425v2
Обзор на акб в этой теме ниже

98VF - 5*18650 18 вольт, емкость батареи 1,2ач, есть индикатор заряда батареи -  http://alli.pub/6ci7fk
Обзор на акб в этой теме ниже

128VF - 12800(16800) 5*18650 18 вольт 1,3ач, есть индикатор заряда -  http://alli.pub/6ci842
Макитообразные акб, Обзор на акб в этой теме ниже

188VF - 22800(18800мач) 5*18650 - 1,7ач 18в -  http://alli.pub/64268v

258VF - 28000 mAh стоит 15шт 18650 по 1,3ач = 3,9ач



288VF - Внутри 10шт элементов 18650 емкостью по 1,5ач итого получается емкость батареи 3ач http://ali.pub/5yadpj

http://alli.pub/64264e



358VF - 10*18650 - 40000mAh - стоит в батарее 15шт 18650 по 1,5ач = 4,5ач -



388VF - 10*18650 - (15000mAh) - стоят по 1,8ач, итого батарея емкостью - 3,6Ач - http://alli.pub/64262u
WSDINR18650 G-1800


588vf - 22800мАч(25600) 15шт 18650 по 1,5ач = 18 вольт 4,5ач http://alli.pub/6425wm



888vf - 15шт 18650 18 вольт по 1,8ач = 5,4ач http://ali.pub/5yadpj



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 18.08.2021, 01:54 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:5067
  • Репутация:34±
Anat78

Подробнее про батареи:
588vf - 22800мАч(25600) 15шт 18650 по 1,5ач = 18 вольт 4,5ач http://ali.pub/5yadpj

Реальная емкость при токе разряда 4А - 3,5Ач всего
Вес батареи 724гр.
Стоят три транзистора DH033N03D. Микросхема CM1051-DS.
На банках надписи (INR18650P 1500mAh).













888vf - 15шт 18650 18 вольт по 1,8ач = 5,4ач http://ali.pub/5yadpj

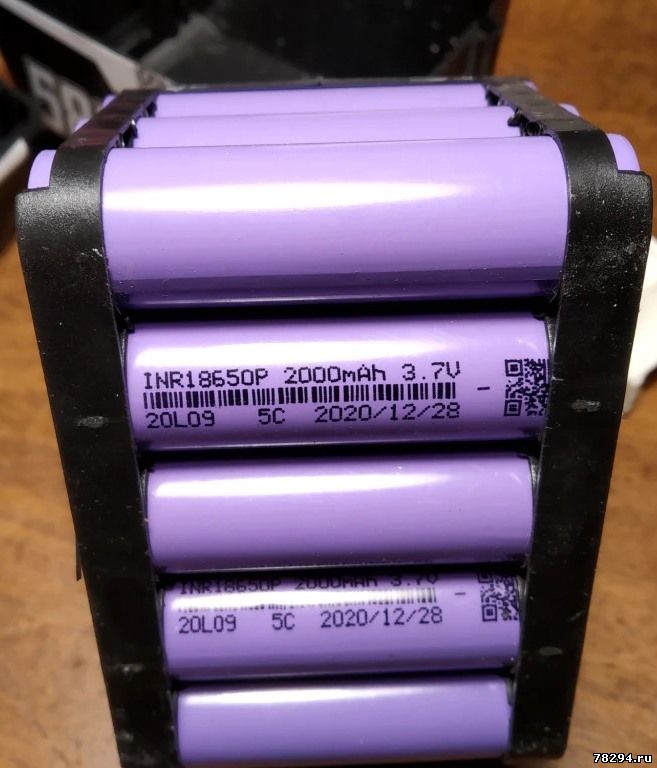

Аккумуляторы INR18650-20ЕС 2000мач
Реальная измеренная емкость 4-4,7Ач в зависимости от партии
Вес 778-773гр (элементы китайские весят все +-)




INR18650P 2000mah 5C = 10А
20L03



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 18.08.2021, 04:17 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:5067
  • Репутация:34±
Anat78

588vf  могут стоять и на 2ач элементы по маркировке, но всего 1,2ач реально емкость будет





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 24.08.2021, 15:53 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:5067
  • Репутация:34±
Anat78

Аккумулятор 18 вольт 388Vf  от гайковерта с али






Так же новые модификации идут с индикатором заряда
http://alli.pub/6ci8r7







78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
vser1 Дата: Четверг, 28.04.2022, 09:16 | Сообщение # 5

Пользователи

vser1

Рядовой

  • Сообщений:1
  • Репутация:0±

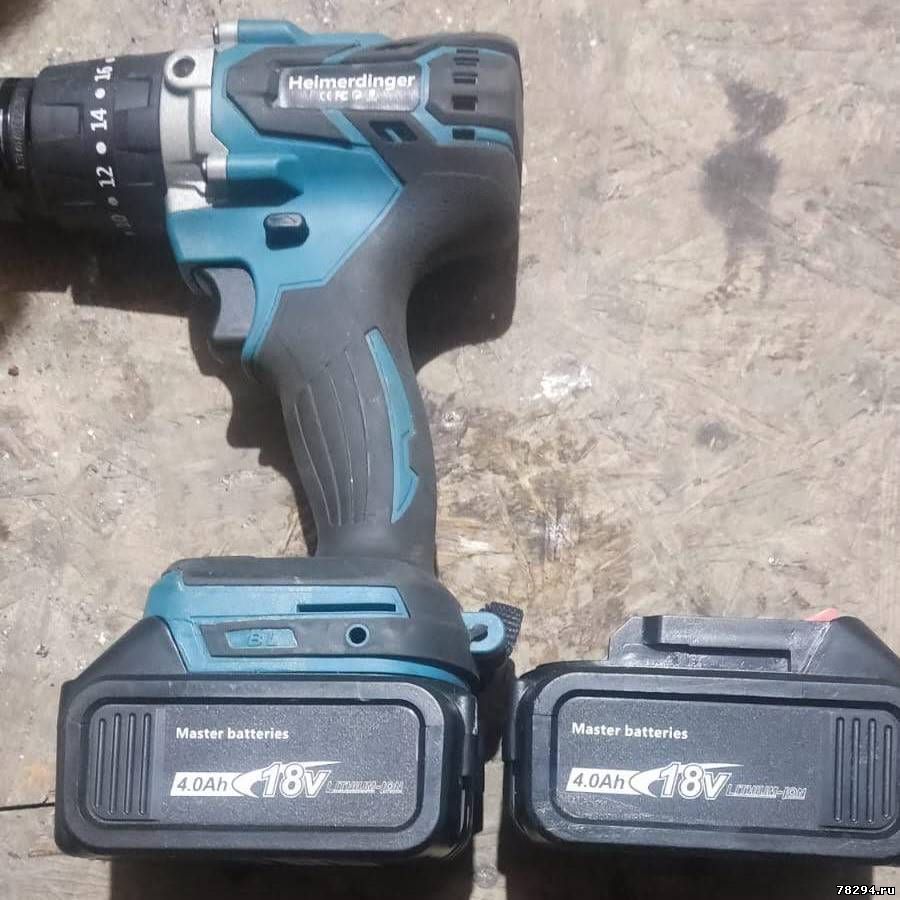

Взял китайскую УШМ на 388 и гайковерт на 588, печально но УШМ не тянет ни первых, ни на вторых... только на холостом может более менее нормально работать, при этом через переходник с фирменного бошевского на 1.5 Ач работает без проблем и выдает в полтора раза больше результата чем на "родном"... И выход как я понимаю только один менять банки на более высокотоковые, или отключать защиту по напряжению, рискуя убить аккум...
В этом плане вопрос: где относительно бюджетно затариться честными банками на 18650 с гарантированным 10-20А разрядного тока, или если кто измерял по габаритам, какие банки можно воткнуть взамен родных - 21700, 26650, ...?
ЗЫ: колхоз дело добровольное, но необходимое...
Anat78 Дата: Четверг, 28.04.2022, 10:03 | Сообщение # 6

Администраторы

Anat78

Майор

  • Сообщений:5067
  • Репутация:34±
Anat78

Да менять элементы 18650 на элементы с высокой токоотдачей
с али все элементы стоят г
Вместо родных входят только 18650
Если у вас есть акб бош то и зарядное бош имеется? купите оригинальную батарею бош 4-5ач и будет у вас все хорошо, чтобы входила батарея бош полностью - просто подрежте контакты на инструменте


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Суббота, 21.05.2022, 20:37 | Сообщение # 7

Администраторы

Anat78

Майор

  • Сообщений:5067
  • Репутация:34±
Anat78

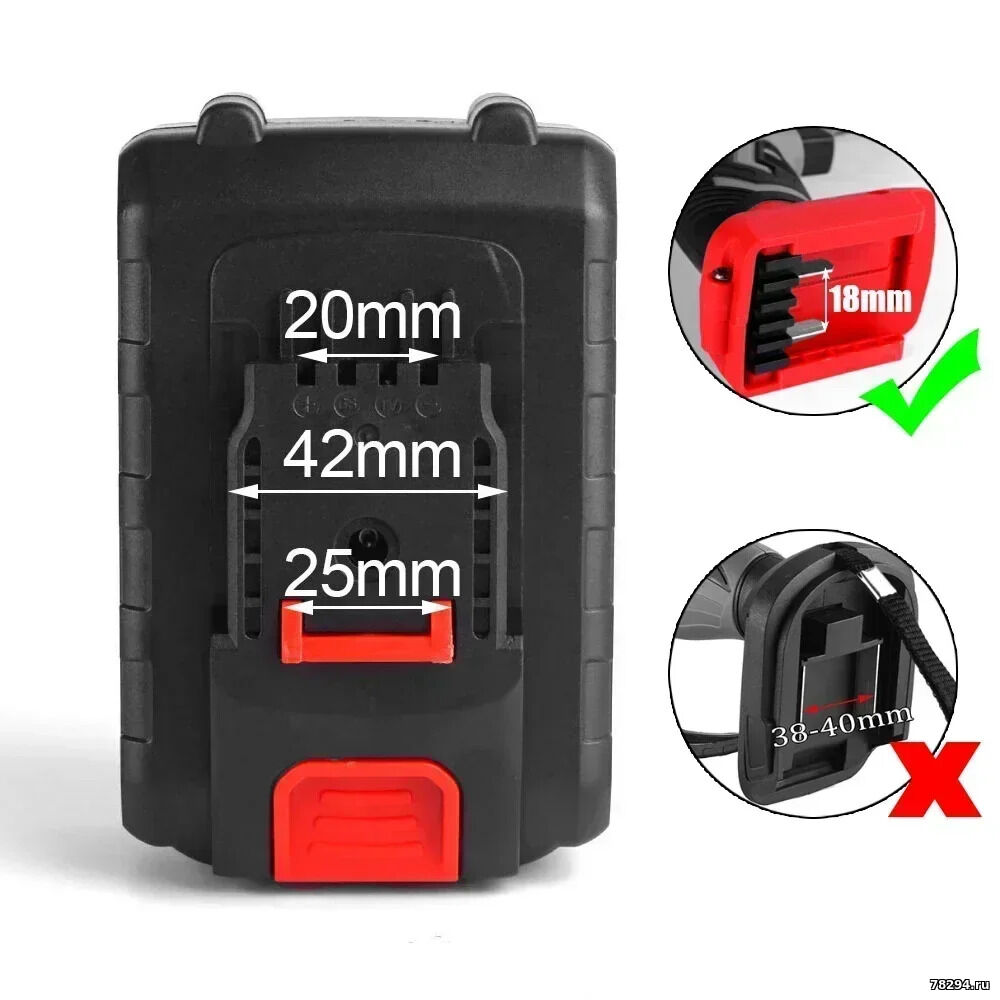

88VF - 7500мАч 5*18650 - емкость от 0,8 до 1,3ач (как повезет) 18 вольт - http://alli.pub/6425v2
http://alli.pub/6ci6kg
http://alli.pub/6ci6o5

88VF подходит для Worx инструмента
Обзор на акб :

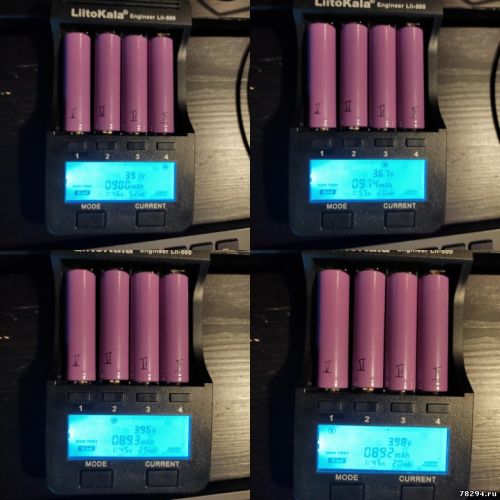

По тестам каждого элемента внутри имеем емкость около 0,8Ач всего




Если батарея пришла не рабочая то вероятнее всего непропай на плате одного из контактов или его обрыв



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Суббота, 21.05.2022, 21:06 | Сообщение # 8

Администраторы

Anat78

Майор

  • Сообщений:5067
  • Репутация:34±
Anat78

98VF - 5*18650 18 вольт, емкость батареи 1,2ач, есть индикатор заряда батареи -  http://alli.pub/6ci7fk
Обзор на акб:
Внутри 5 элементов 18650, емкостью от 0,8 до 1,3ач как повезет

98VF подходит для Worx инструмента







78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Суббота, 21.05.2022, 21:11 | Сообщение # 9

Администраторы

Anat78

Майор

  • Сообщений:5067
  • Репутация:34±
Anat78

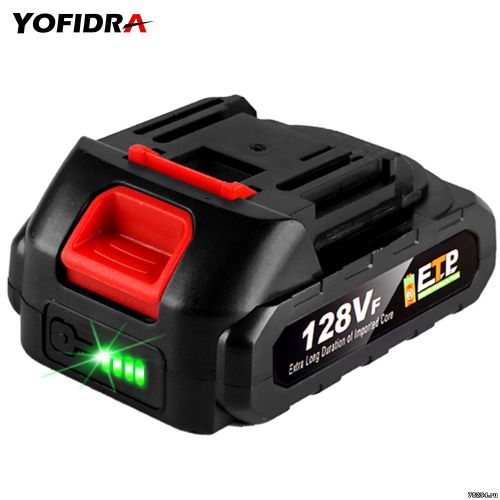

128VF - 12800(16800) 5*18650 18 вольт 1,3ач, есть индикатор заряда -  http://alli.pub/6ci842
http://alli.pub/6ci8d7

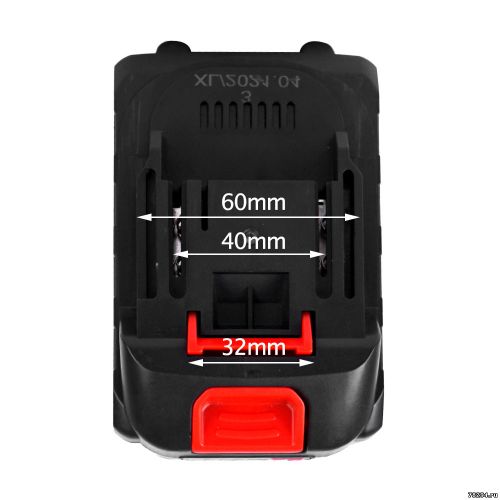

Макитообразные акб, Обзор на акб:













78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
MYM Дата: Среда, 29.06.2022, 18:54 | Сообщение # 10

Пользователи

MYM

Рядовой

  • Сообщений:6
  • Репутация:0±

Скажите, какая это батарея, какого типа?
http://alli.pub/6dzlid



Сообщение отредактировал MYM - Среда, 29.06.2022, 18:59
Anat78 Дата: Среда, 29.06.2022, 19:03 | Сообщение # 11

Администраторы

Anat78

Майор

  • Сообщений:5067
  • Репутация:34±
Anat78

Аккумуляторная батарея для триммера садового AKБ-9011 HT-9011, HT-9012(Li-Ion)

18вольт, 1,5ампер часа, стоит 5 элементов в батареи.
Кругом обман smile

Hilda Li-ION 21V 1.5 Ач
Арт: 66160410



Так же такой формат АКБ у вихря и Деко
С ёмкостью везде обман
Часто приносят в ремонт


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 07.07.2022, 10:47 | Сообщение # 12

Администраторы

Anat78

Майор

  • Сообщений:5067
  • Репутация:34±
Anat78

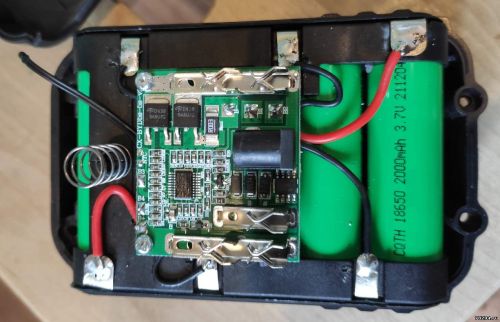

Разборка батареи 388Vf drillpro 18 вольт под макиту
Элементы хоть и стоят на 2+2ач, общая емкость батареи при тестировании всего 2,6ач





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 07.07.2022, 11:37 | Сообщение # 13

Администраторы

Anat78

Майор

  • Сообщений:5067
  • Репутация:34±
Anat78

Тест батареи с али 258tV nanwei NW-4F21 ETP, внутри элементы 3*2ач, но измеренная емкость всего 4,35ач







Начало теста было с показаний 7,13ач (извините не сбросил), разряд током 7А = 140ватт



Сработала защита в батарее и за это время батарея отдала 11,48-7,13 = 4,35Ач, значит внутри элементы на 1,5ач только



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
psave1984 Дата: Пятница, 29.07.2022, 13:30 | Сообщение # 14

Пользователи

psave1984

Рядовой

  • Сообщений:1
  • Репутация:0±

Круглый разъем на аккумуляторе 288vf, но и на других разъем присутствует. сверху для чего? Это зарядка или что-то подключать? Если зарядка, то какие её параметры? Пробовал в 288 аккумулятор втыкать зарядку для лития на 12,6 вольт и 3 ач - не видят друг друга.
Anat78 Дата: Пятница, 29.07.2022, 16:35 | Сообщение # 15

Администраторы

Anat78

Майор

  • Сообщений:5067
  • Репутация:34±
Anat78

для зарядки разьем, зарядное необходимо на 21в

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
MYM Дата: Вторник, 11.10.2022, 22:54 | Сообщение # 16

Пользователи

MYM

Рядовой

  • Сообщений:6
  • Репутация:0±

88VF  это не макита?
Anat78 Дата: Среда, 12.10.2022, 13:53 | Сообщение # 17

Администраторы

Anat78

Майор

  • Сообщений:5067
  • Репутация:34±
Anat78

88VF - есть уже несколько вариантов исполнения и под макиту и под Worx инструмент
Выкладывайте фото!


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
MYM Дата: Среда, 12.10.2022, 22:11 | Сообщение # 18

Пользователи

MYM

Рядовой

  • Сообщений:6
  • Репутация:0±

Цитата Anat78 ()
88VF - есть уже несколько вариантов исполнения и под макиту и под Worx инструментВыкладывайте фото!
http://alli.pub/6hjzt7
реально ли 1000Вт и 450Нм и это макита или нет?
Anat78 Дата: Четверг, 13.10.2022, 05:54 | Сообщение # 19

Администраторы

Anat78

Майор

  • Сообщений:5067
  • Репутация:34±
Anat78

Цитата MYM ()
реально ли 1000Вт и 450Нм и это макита или нет?
реально надо делить на 10, там 100ватт и 45нм
подделка под макиту

Хотите качество и надежность и полный комплект в чемодане, вот блек деккер по акции очень дешево: https://www.wildberries.ru/catalog/9010096/detail.aspx


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
MYM Дата: Четверг, 13.10.2022, 22:37 | Сообщение # 20

Пользователи

MYM

Рядовой

  • Сообщений:6
  • Репутация:0±

Цитата Anat78 ()
Хотите качество и надежность и полный комплект в чемодане, вот блек деккер по акции очень дешево
Мне надо вращать садовый бур, я думаю, что это слабовато.
Anat78 Дата: Четверг, 13.10.2022, 22:54 | Сообщение # 21

Администраторы

Anat78

Майор

  • Сообщений:5067
  • Репутация:34±
Anat78

Цитата MYM ()
Мне надо вращать садовый бур
все до 30 тыс будут слабыми акб шуруповертами для такой работы smile


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
MYM Дата: Пятница, 28.10.2022, 15:13 | Сообщение # 22

Пользователи

MYM

Рядовой

  • Сообщений:6
  • Репутация:0±

Цитата Anat78 ()
все до 30 тыс будут слабыми акб шуруповертами для такой работы
А это Макита или нет?  https://aliexpress.ru/item/1005004754792173.html


Сообщение отредактировал MYM - Пятница, 28.10.2022, 15:14
Anat78 Дата: Пятница, 28.10.2022, 15:31 | Сообщение # 23

Администраторы

Anat78

Майор

  • Сообщений:5067
  • Репутация:34±
Anat78

нет это не макита, но батареи макита подходят
К тому же гайковерт, он бесполезен для бурения земли


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
MYM Дата: Четверг, 03.11.2022, 19:19 | Сообщение # 24

Пользователи

MYM

Рядовой

  • Сообщений:6
  • Репутация:0±

Цитата Anat78 ()
К тому же гайковерт, он бесполезен для бурения земли
А я думал, что с большим моментом лучше.
А вот эта батарея макита совместимая?
https://alli.pub/6ie7lj
Anat78 Дата: Четверг, 03.11.2022, 19:48 | Сообщение # 25

Администраторы

Anat78

Майор

  • Сообщений:5067
  • Репутация:34±
Anat78

Цитата MYM ()
А вот эта батарея макита совместимая?
к оригинальному макитовскому инструменту она подходит но не работает инструмент, надо модернизировать

все что было выше это не оригинальный инструмент, к нему подойдут китайские акб полностью


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
segnerovo Дата: Воскресенье, 27.11.2022, 18:12 | Сообщение # 26

Пользователи

segnerovo

Рядовой

  • Сообщений:5
  • Репутация:0±
segnerovo

Цитата Anat78 ()
Сработала защита в батарее и за это время батарея отдала 11,48-7,13 = 4,35Ач, значит внутри элементы на 1,5ач только
Как раз присматриваю похожую электронную нагрузку. Сейчас они более навороченные идут, для увеличения мощности  можно между собой несколько модулей соединять. Эта у вас давно живет?


РБ Минск
Anat78 Дата: Воскресенье, 27.11.2022, 18:23 | Сообщение # 27

Администраторы

Anat78

Майор

  • Сообщений:5067
  • Репутация:34±
Anat78

Цитата segnerovo ()
Эта у вас давно живет?
1 год
