Аккумулятор GSP1029102A для портативной акустики JBL Charge
Anat78 Дата: Пятница, 14.05.2021, 15:29 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6912
  • Репутация:57±
Anat78

Аккумулятор (батарея) GSP1029102A для портативной акустики JBL Charge 3 (2016 года) Type 1 (прямая полярность).

Аккумулятор MLP912995-2P

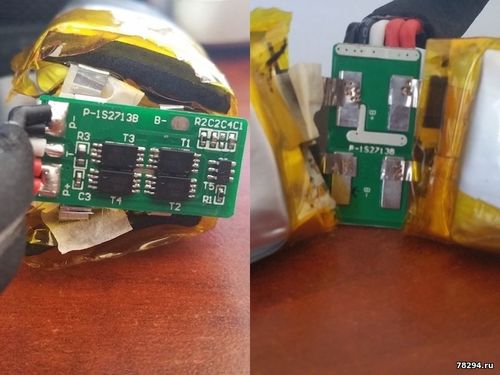

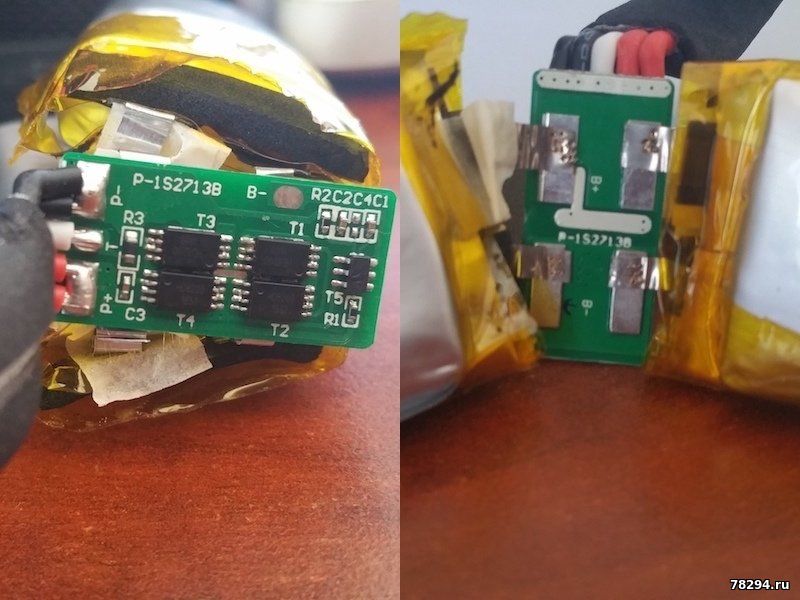

Родной аккумулятор c model no: GSP1029102 представляет из себя спарку из двух noname аккумуляторов с балансиром заряда(?). Ёмкость 6000mah,
напряжение 3.7v 22.2 Wh.

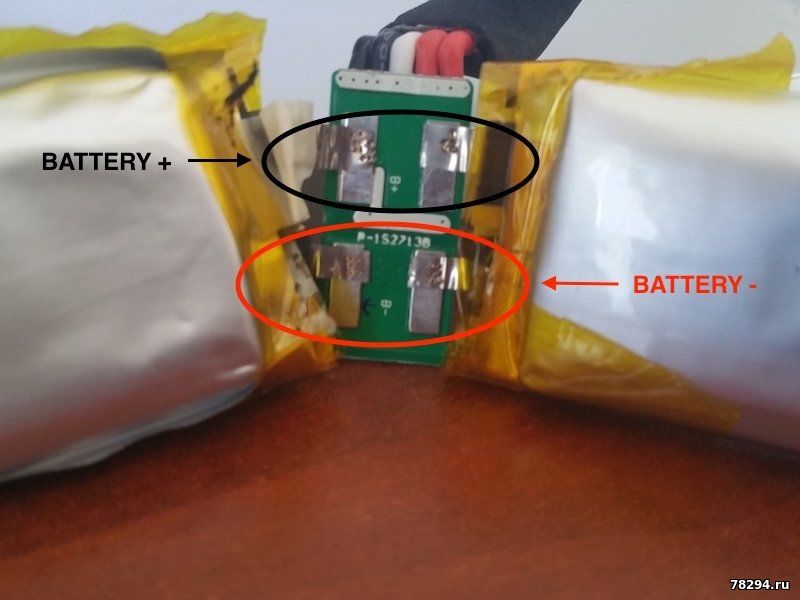

из платы выходит P+/I/P-





Обратите внимание, существует другой тип аккумулятора для JBL Charge 3 (2015 года) не совместимый с данным.

Обратите внимание, существует другой тип аккумулятора для JBL Charge 3 (2016 года) с серийным номером GSP1029102A с обратным расположением проводов (+) и (-) на разъеме, не совместимый с данным.

Отличие Type 1 (прямая полярность) от Type 2 (обратная полярность):


Принесли в ремонт:
АКБ вздулась и не работает


Вынимаем акб из корпуса, достаем плату бмс





Старые элементы очень аккуратно утилизируем

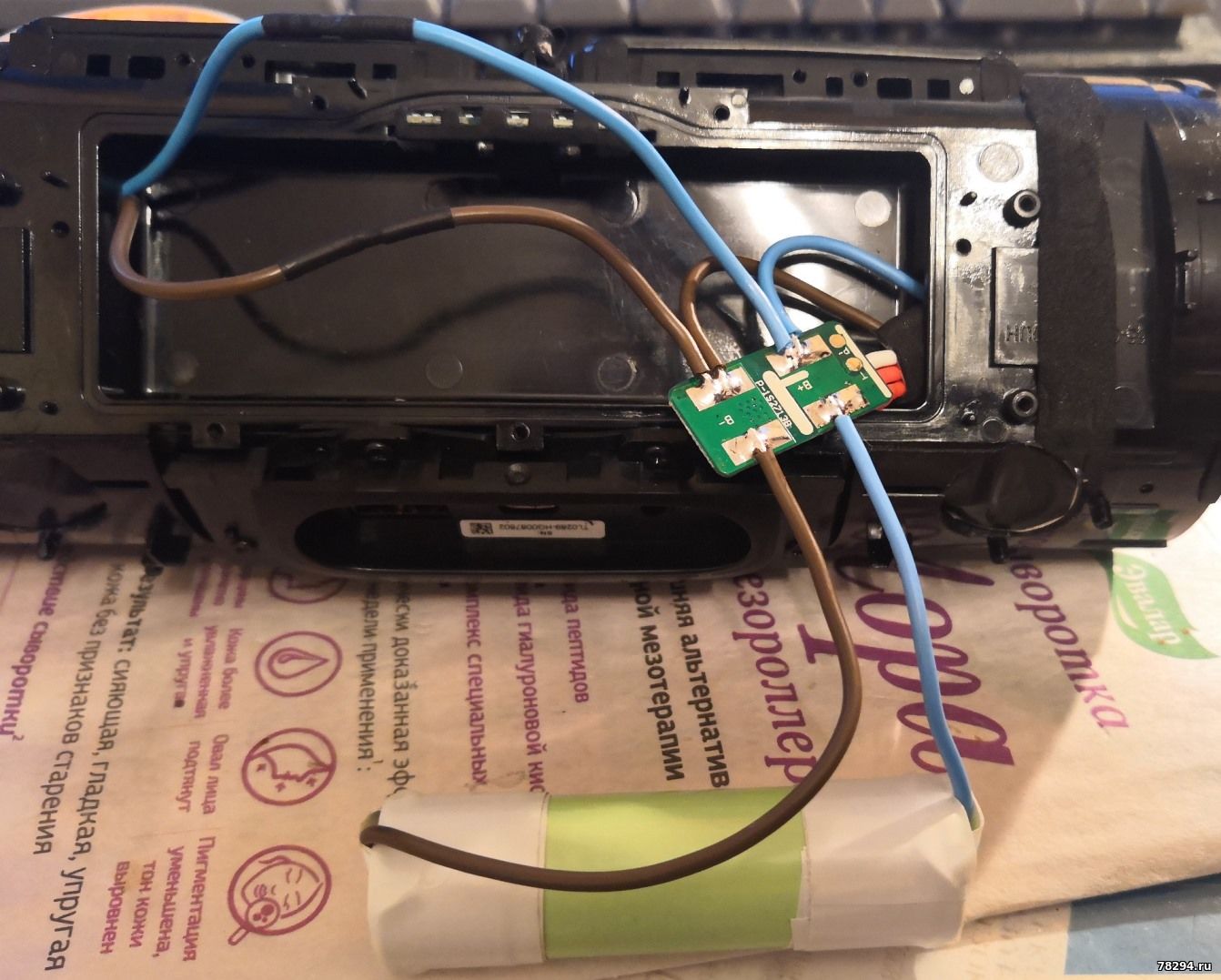

Ставим новый элемент 21700 на 5ач, как раз помещается в отсек
Либо заказываем новую батарею на алиэкспрессе:

Как правильно выбрать аккумулятор для JBL Charge 3?



У портативной акустики JBL популярной в наше время много различных моделей, серия Charge имеет уже четыре разновидности. (1, 2, 3 и 4). Но
на этом JBL не остановилась, 3-я версия делится еще на три версии,
которые друг от друга незначительно отличаются. Казалось бы какая
разница, но на самом деле - нет. В каждой из трех версий JBL Charge 3,
разные версии аккумуляторов. Когда ваш родной аккумулятор уже не держит,
и нужна замена, вы идете покупать новый и тут сталкиваетесь с
непредвиденными сложностями. А какой у меня аккумулятор? Какая из трех
версий колонок у меня? Давайте попробуем разобраться:

Первая колонка JBL Charge 3 появилась в 2015 году, вторая и третия в
2016 году. У первой колонки 2015 года был аккумулятор с маркировкой GSP1029102R (на конце буква: R),
здесь всё просто. Если вы уверены, что ваша колонка была изготовлена в
2015 году, а на вашем аккумуляторе в маркировке последняя буква "R",
тогда Вам подойдет именно этот аккумулятор.



С моделями 2016 года всё значительно сложнее: они обе имеют одинаковые маркировки GSP1029102A (на конце буква: A). Как же выяснить какой аккумулятор у меня?



Здесь нам поможет данная схема:
аккумуляторы условно делятся на два типа: 1 и 2 (прямая или обратная
полярность). Если положить аккумулятор, так, чтобы контактная группа на
разъеме была сверху (контактная группа из пяти выходов), тогда, если у
вас Type 1 провода будут расположены в следующем порядке, слева направо: два черных -> белый -> два красных.
Если Type 2 тогда два красных -> белый -> два черных.



Вот такие ухищрения сделали производители колонок, видимо для того чтобы пользователи не меняли аккумуляторы, а покупали сразу новые колонки. Но теперь Вы  знаете, как поменять выбрать правильный аккумулятор и можете спокойно купить именно тот, который Вам точно подойдет!

Обращайтесь, пишите на почту, всегда помогу и переделаю ваши батареи на литий https://www.avito.ru/serov....1387040
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.
Переделаю аккумуляторы на литиевые элементы от 1000р.
Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 14.05.2021, 15:47 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6912
  • Репутация:57±
Anat78

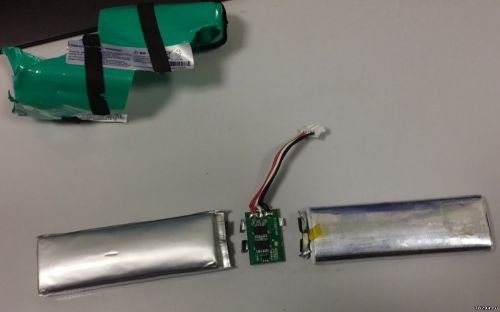

Еще фото батареи:







78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 30.05.2022, 10:53 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:6912
  • Репутация:57±
Anat78

еще принесли в ремонт вздувшиеся элементы у батареи:





Поставил новые элементы:

1000р итого


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 19.09.2024, 15:50 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:6912
  • Репутация:57±
Anat78

Размеры акб GSP1029102A: 94.9x33.6x19.3мм

Совместимый бренд: JBL Совместимые модели: JBL Charge 3 Совместимые партномера: GSP1029102A, Ёмкость, мА*ч 6000, Напряжение, В 3.7, Выходное
напряжение 3.7V, Габариты 94.9x33.6x19.3, Ёмкость 6000mAh, Совместимые модели JBL Charge 3, Совместимые партномера GSP1029102A,
Совместимый бренд JBL, Тип аккумулятора Li-ion
