ОСНОВНЫЕ ТИПЫ И РАЗМЕРЫ NI-MH И NI-CD АККУМУЛЯТОРОВ

В мире существует более сотни различных производителей
никель-металлогидридных (NiMH) и никель-кадмиевых (NiCd) аккумуляторов.

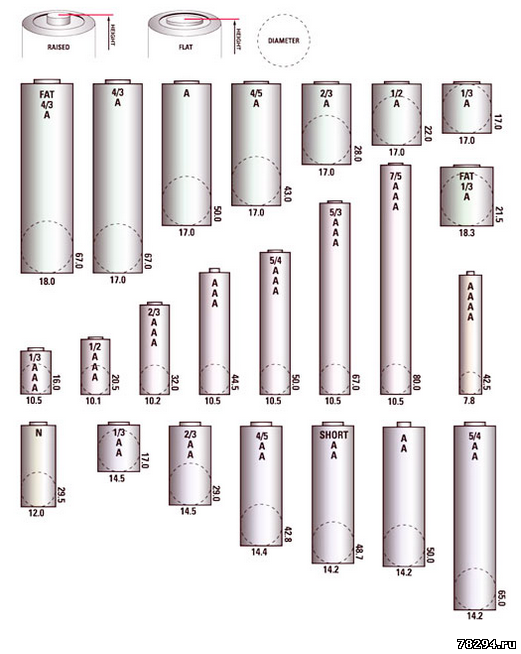

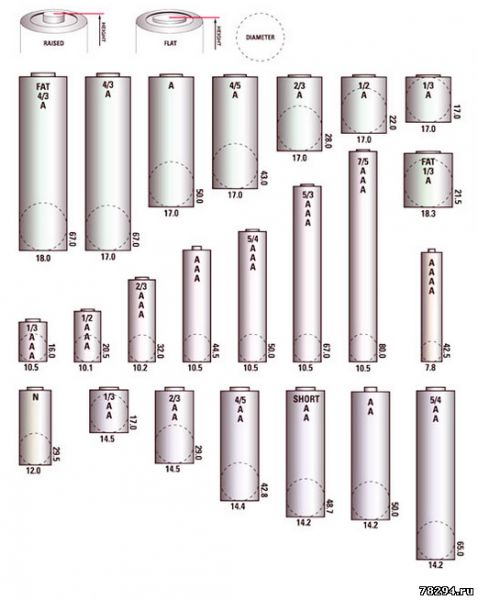

Существует определённый стандарт на размеры и типы таких аккумуляторов. В
зависимости от производителя, длина и диаметр может быть как меньше,
так и больше, базового размера в пределах от 0,1 до 0,7 мм. Кроме того, в
таблице указан лишь приблизительный вес аккумуляторов, который, как и
размеры, может отличаться в зависимости от производителя.

АККУМУЛЯТОРЫ ТИПА «A»

Типоразмер батареи	Диаметр (мм)	Длина (мм)	Вес Ni-Cd (г)	Вес Ni-MH (г)
AAAA	8.4	40.2	10	10
4/3 AAAA	8.4	67	12-13	13
1/4 AAA	10.5	14	2.5-3.5	2.5-4
1/3 AAA	10.5	16	5.5	5.5
1/2 AAA	10.5	22		7
2/3 AAA	10.5	30	6-8	8-9
AAA36	10.5	36		11
4/5 AAA	10.5	37		11
AAA38	10.5	38		11
3/4 AAA	10.5	39.5	12	12
AAA42	10.5	42		12
AAA	10.5	44.5	10	13
5/4 AAA	10.5	50	14	15
L-AAA	10.5	50	13	14
4/3 AAA	10.5	67	17	18
5/3 AAA	10.5	67	19	19
LL-AAA	10.5	67	17	18
3/2 AAA	10.5	67	19	20
6/4 AAA	10.5	67	20	20
7/5 AAA	10.5	66.5	15	15
7/4 AAA	10.5	76	19	20-21
7/3 AAA	10.5	80		23
SL AAA	10.5	80		23
1/3 AA	14.2	17.5	6.5	7
1/2 AA	14.2	30	12	15
2/3 AA	14.2	28.7	13-15	13-16
4/5 AA	14.2	43	20	22
AA	14.2	50	21	27
AA flat top	14.2	48	21	27
5/4 AA	14.2	64.5		29
L-AA	14.2	65	29	30
4/3 AA	14.2	65.2	30	30
7/5 AA	14.2	70	29	39
1/3 A	17	21
1/2 A	17	25	17	21
2/3 A	17	28.5	18-20	20-23
4/5 A	17	43	26-31	32-35
A	17	50	32	40
4/3 A	17	67	50	55
L-A	17	67	48	53
7/5 A	17	70	44.8	56
Fat A	18	50	38	42
4/3 Fat A	18	67	56	60
L-Fat A	18	67	55	60

АККУМУЛЯТОРЫ ТИПА «SUB C»

Типоразмер батареи	Диаметр (мм)	Длина (мм)	Вес Ni-Cd (г)	Вес Ni-MH (г)
1/2 SC	23	26	30
2/3 SC	23	28	25	28
4/5 SC	23	34	38	42
SC (sub C)	23	43	52	55
5/4 Sub C	23	49.5	65-67	70
4/3 SC	23	50	60	66
L-SC	23	50	57	63

АККУМУЛЯТОРЫ ТИПА «C»

Типоразмер батареи	Диаметр (мм)	Длина (мм)	Вес Ni-Cd (г)	Вес Ni-MH (г)
1/2 C	26	24	31	34
3/5 C	26	30	40	44
2/3 C	26	31	45	50
C	26	46	72	80
5/4 C	26	58	90	100

АККУМУЛЯТОРЫ ТИПА «D»

Типоразмер батареи	Диаметр (мм)	Длина (мм)	Вес Ni-Cd (г)	Вес Ni-MH (г)
1/2 D	33	37	81-84	81
2/3 D	33	43.4	98-105	115
D	33	58	105-145	105-160
4/3 D	33	89	140-190	175
3/2 D	33	90.3	195-236	240

АККУМУЛЯТОРЫ ТИПА «F»

Типоразмер батареи	Диаметр (мм)	Длина (мм)	Вес Ni-Cd (г)	Вес Ni-MH (г)
F	33	91.2	231	255
SF (super F)	41.4	89.1	393	425
