Ryobi CB120L - 12 Volt Lithium Battery Pack (130503005)
Емкость этого аккумулятора 1,3ач 14Втч

Ryobi 130503005 инструкция обслуживания: https://manualszoom.com/manuals....er.html
https://www.manualslib.com/manual/143062/Ryobi-130503001.html

Предупреждения как обычно на дне батареи

Чтобы разобрать батарею откручиваем винты T8 Torx.

Кто делает ячейки LS IMR-18650BB? Что мы знаем о них? Думаю, они сделаны в Китае. IMR обозначает литий-марганцевые оксидные акб (LiMn2O4).

Основной интегральной схемой на этой плате BMS является чип S8254AA . Это стандартная микросхема управления батареями, которая управляет отключением акб, если напряжение слишком высокое или слишком низкое, и оно поддерживает несколько уровней защиты от перегрузки по току.

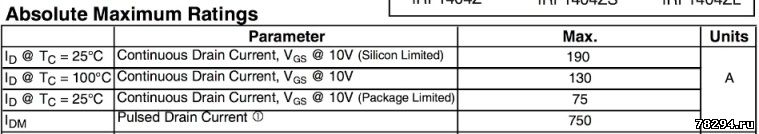

На другом конце платы находится силовой МОП-транзистор F1404ZS, рассчитанный на колоссальный 75А. Это служит для отсоединения аккумулятора от выходных клемм, если что-то пойдет не так, что должно работать как с зарядкой, так и с разгрузкой.

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48

Anat78

Дата: Вторник, 16.10.2018, 16:46 | Сообщение # 2

Администраторы

Anat78

Майор

Сообщений:6377
Репутация:49 ±

Перевернув плату, у нас есть небольшой термистор в верхнем левом углу, термопары UP72 UCHIYA (настроенная на 70 ° C ) и большой диод защищающий от переполюсовки батареи.

Вывод Ryobi CB120L
Наконец, распиновка, которую вы все ждали! На плате фактически есть имена терминалов, напечатанные на нем.
B + и B-, конечно, являются конечными соединениями.
C1 + и C2 + - это ответвления на каждую ячейку, поэтому вы увидите около 4 В и 8 В соответственно, относительно B-.
T1 - это датчик температуры, блок NTC 10 кОм.
T2 - постоянный резистор 7,5 кОм, поэтому идентификатор для инструмента для идентификации пакета.
