Аккумулятор Ridgid 12V 16Wh CS1031
Anat78 Дата: Вторник, 16.10.2018, 13:24 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6975
  • Репутация:57±
Anat78

Литий-ионная батарея Ridgid 12V 16Wh CS1031
Аккумулятор такой же как применяется в AEG инструменте на 12(10,8) вольт

Стороны акб имеют различные предупреждения на разных языках.

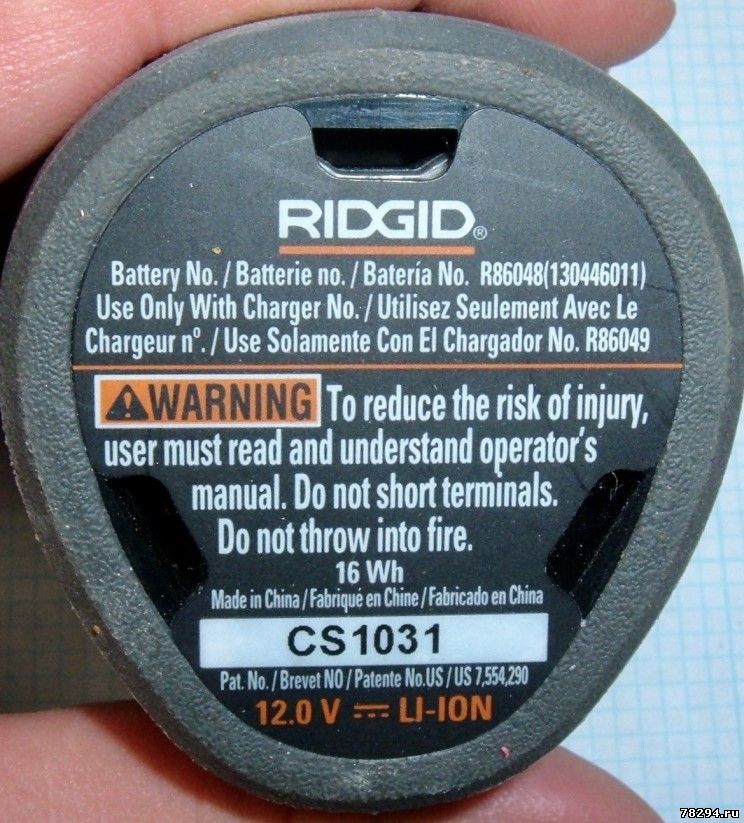

Нижняя часть показывает обычные предупреждения, что это «12.0V» батарея, и что это 16Wh, 1,3ач

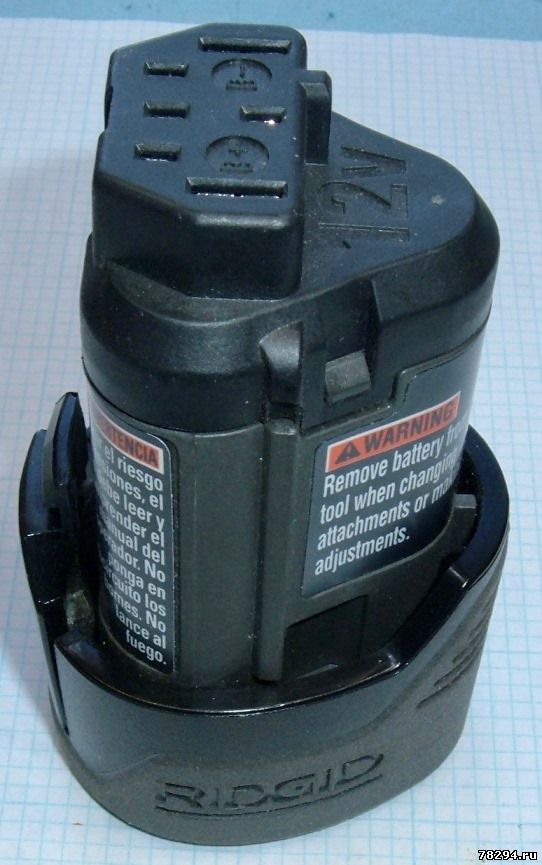

На всякий случай, если вы забыли, что это акб на 12 В, верхняя надпись напоминает вам.
Имеются также клеммы аккумуляторных батарей «+» и «-». Эти клеммы немного утоплены. Распиновка для всех контактов будет ниже!

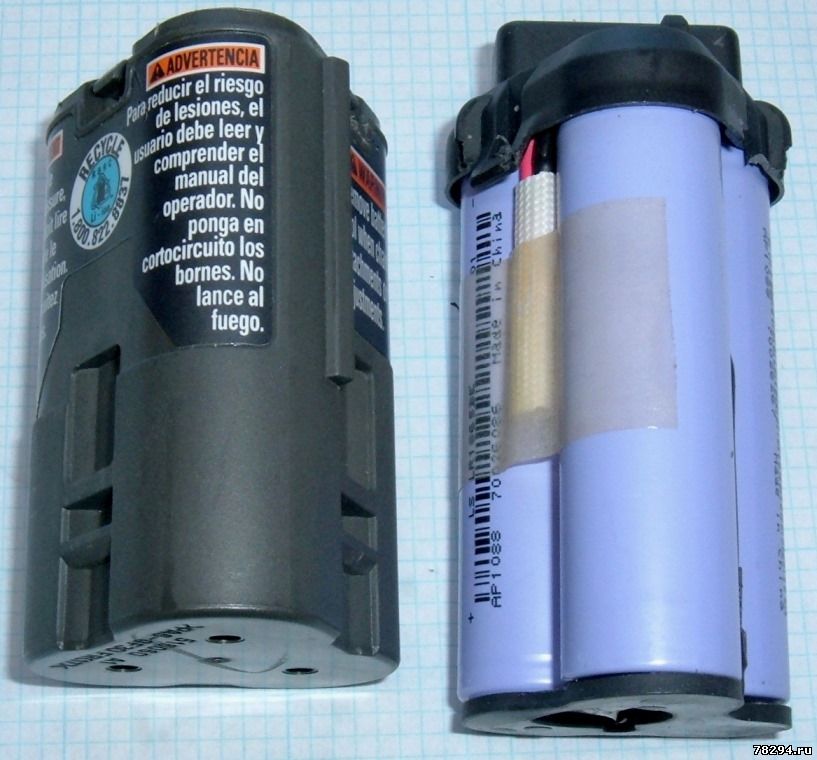

Внутренности:

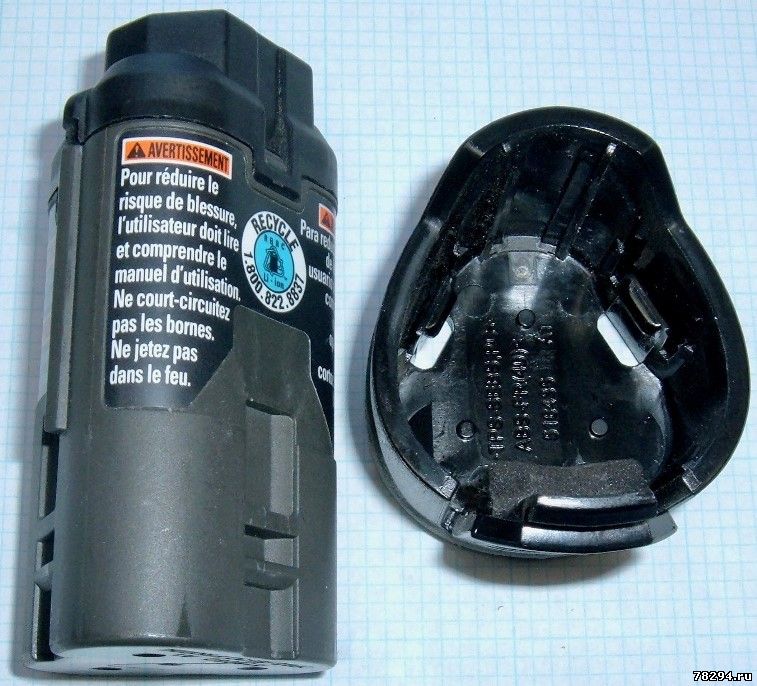

Внутри, как и ожидалось, есть три ячейки 18650. Мне нравится резиновая прокладка в нижней части упаковки - полезная для ударостойкости.

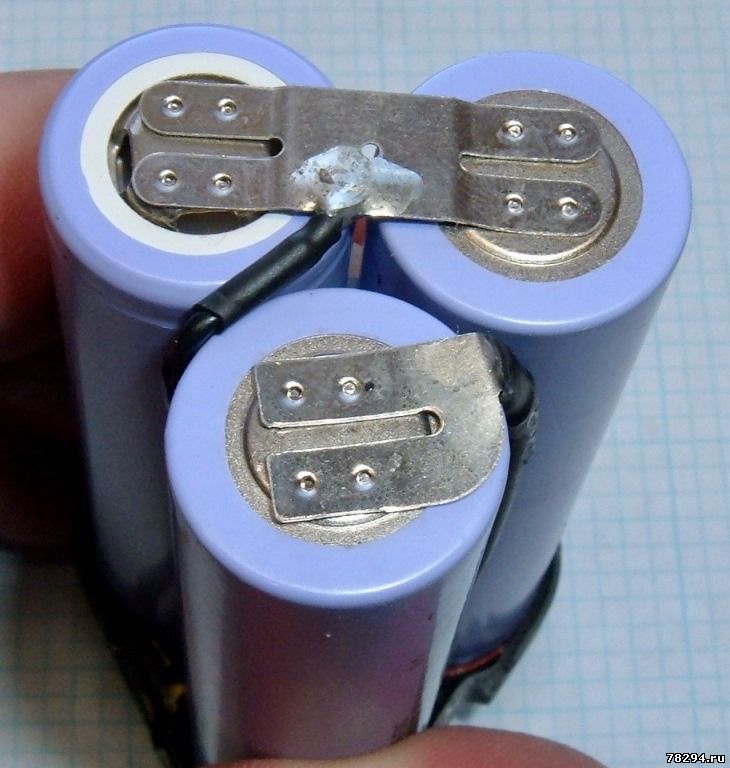

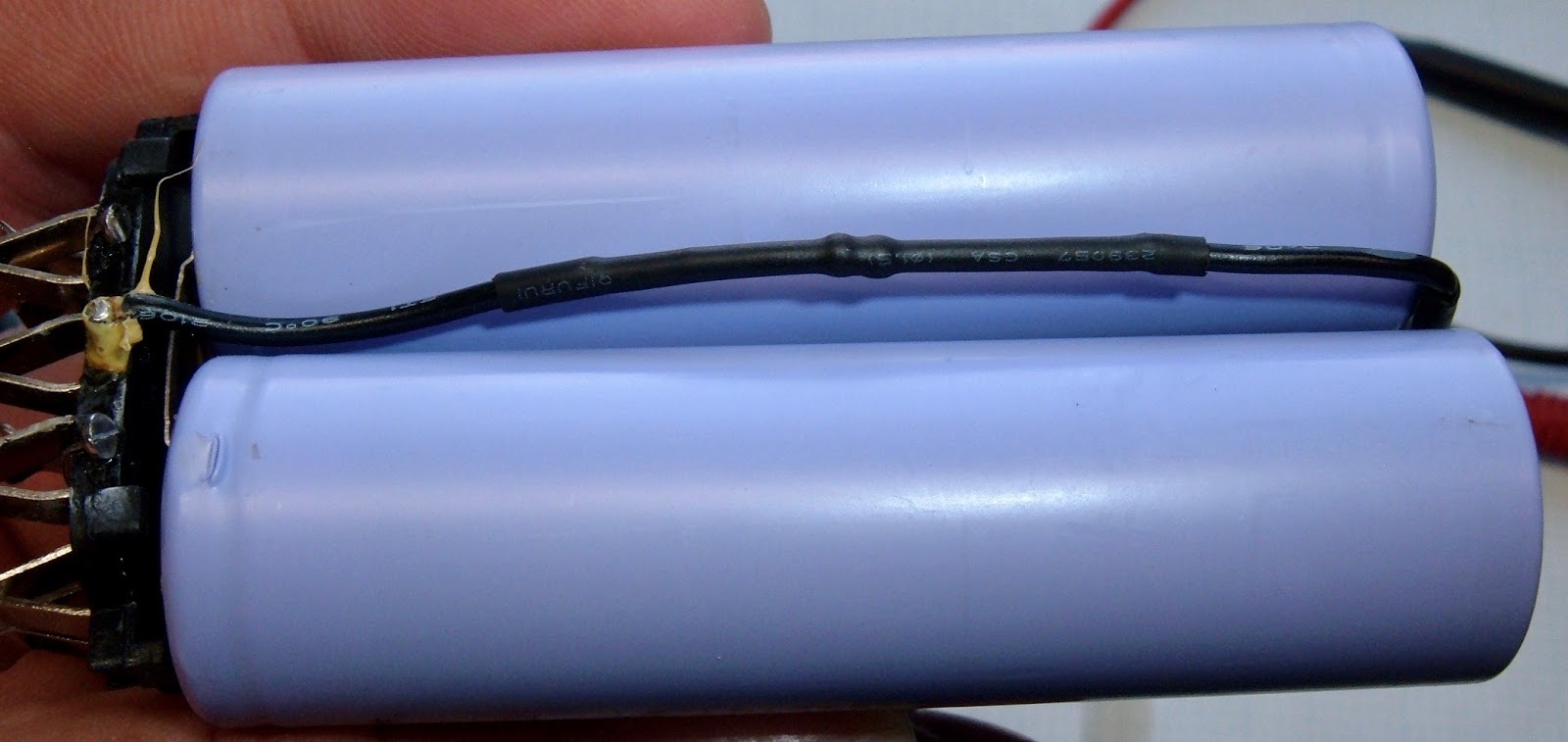

С удаленной резиновой прокладкой вы можете увидеть перемычки для нижних соединений.

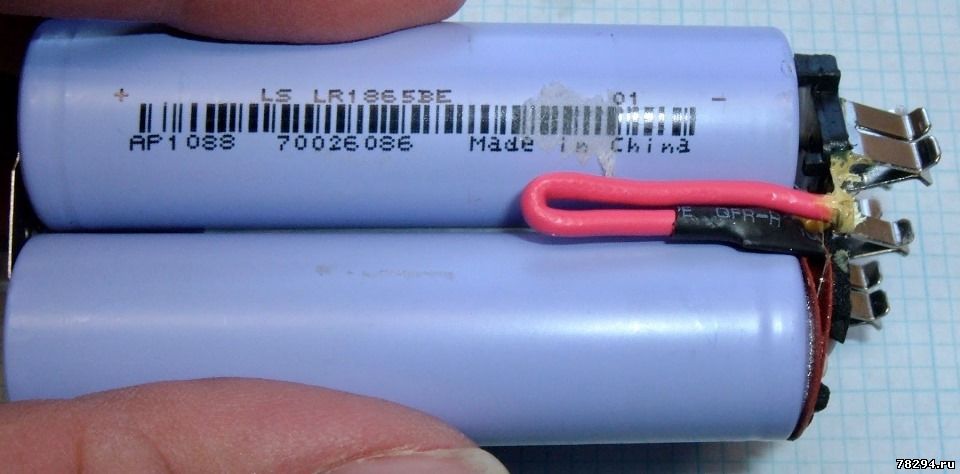

Ячейки LR1865BE - не плохие элементы для 2009 года! Емкость 1350-1400 мАч, химия LiMn, ток до 25 А и иметь внутреннее сопротивление 25 мОм!

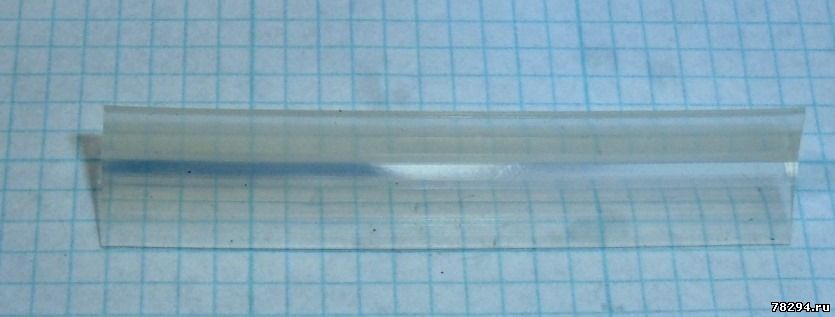

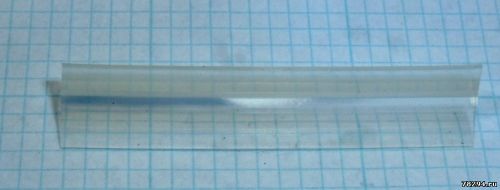

В самом центре упаковки акб есть аккуратный маленький резиновый треугольник, чтобы клетки не соприкасались.

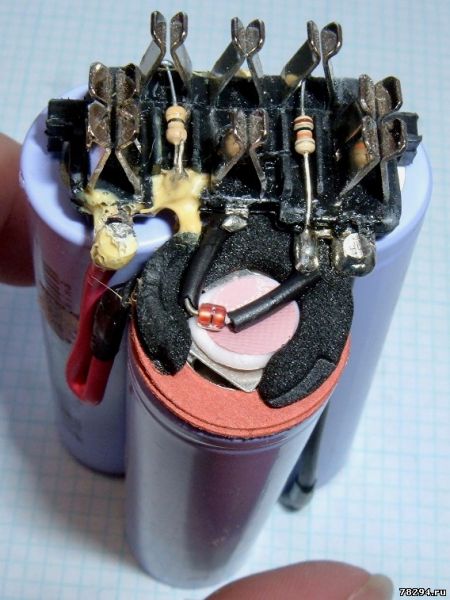

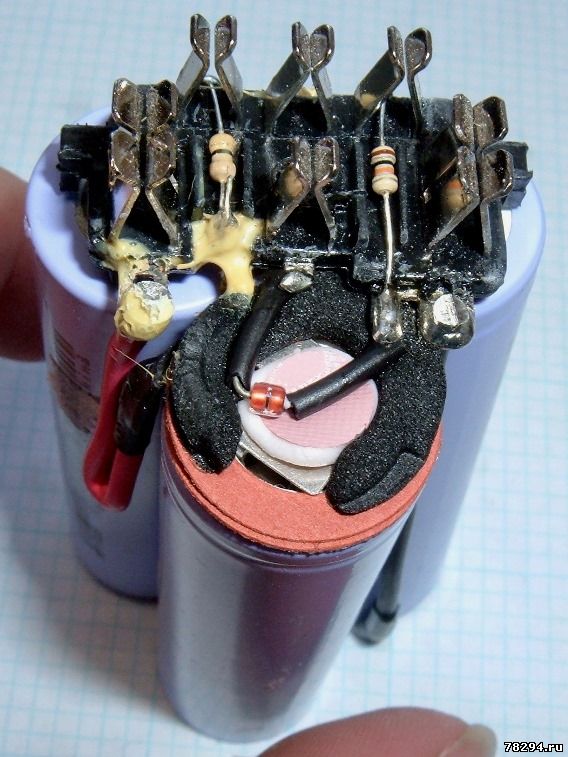

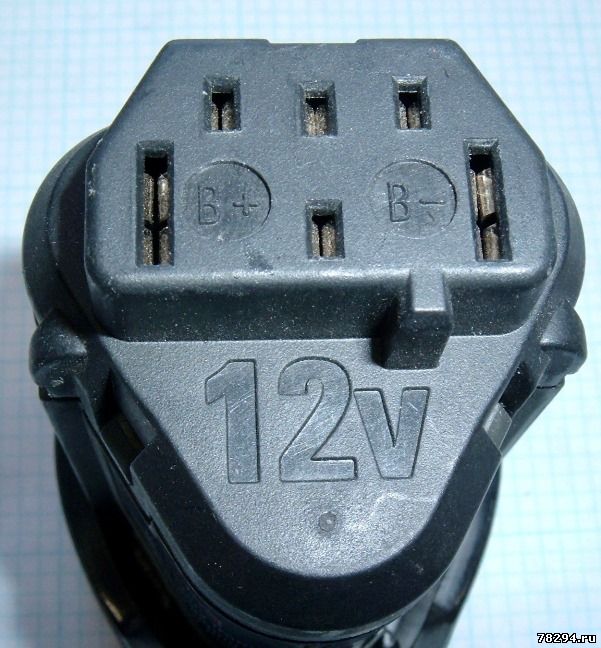

Клеммная колодка

Основные разъемы батареи представляют собой двойной набор разьемов для лучшего контакта с инструментом.
Левый - C1 (напряжение после первой ячейки), центральный терминал - C2 (напряжение после второй ячейки). Напряжение после третьей ячейки является основным терминалом B +. Эти соединения используются для балансировки батареи во время зарядки, поэтому все ячейки оказываются при одном и том же напряжении.





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 16.10.2018, 13:25 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6975
  • Репутация:57±
Anat78

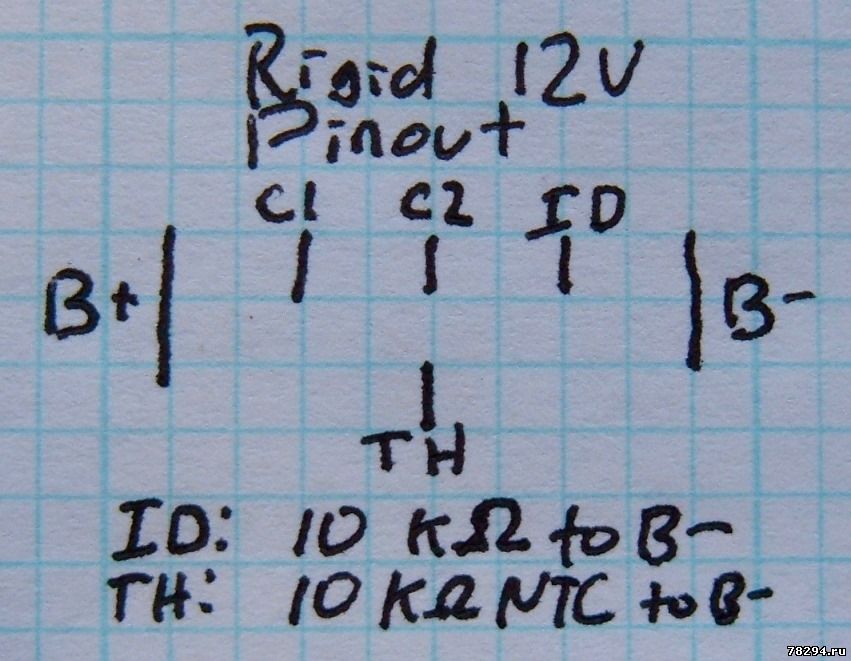

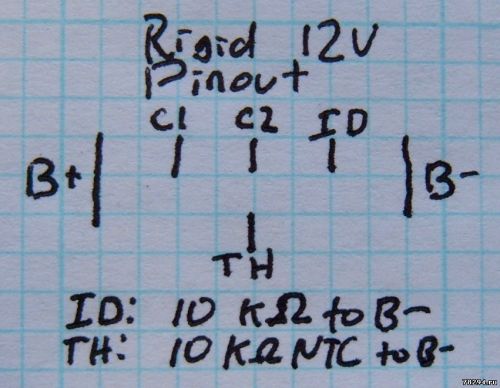

Вот распиновка аккумуляторной батареи Ridgid 12V



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
seleznevsergiy Дата: Понедельник, 01.07.2024, 15:43 | Сообщение # 3

Пользователи

seleznevsergiy

Рядовой

  • Сообщений:9
  • Репутация:2±

Цитата Anat78 ()
Аккумулятор Ridgid 12V 16Wh CS1031
Здравствуйте. Подскажите пожалуйста наминал резистора на контакте С1.
Anat78 Дата: Понедельник, 01.07.2024, 15:58 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:6975
  • Репутация:57±
Anat78

1ком

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
seleznevsergiy Дата: Понедельник, 01.07.2024, 18:49 | Сообщение # 5

Пользователи

seleznevsergiy

Рядовой

  • Сообщений:9
  • Репутация:2±

Цитата Anat78 ()
1ком
Спасибо.
seleznevsergiy Дата: Четверг, 18.07.2024, 16:49 | Сообщение # 6

Пользователи

seleznevsergiy

Рядовой

  • Сообщений:9
  • Репутация:2±

Цитата Anat78 ()
1ком
                                                                                                                                Это обрывной резистор с нулевым сопротивлением.


Сообщение отредактировал seleznevsergiy - Четверг, 18.07.2024, 16:51
Anat78 Дата: Четверг, 18.07.2024, 16:52 | Сообщение # 7

Администраторы

Anat78

Майор

  • Сообщений:6975
  • Репутация:57±
Anat78

Все зависит от года выпуска, в некоторых стоит на 1 ком, в других 0, просто служат для поэлементного контроля и защиты от случайного замыкания контактов

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
