Аккумуляторы Milwaukee M18 разборка и ремонт все серии
Anat78 Дата: Вторник, 12.01.2021, 13:52 | Сообщение # 61

Администраторы

Anat78

Лейтенант

  • Сообщений:3250
  • Репутация:15±
Anat78

Обязательно при получении новых акб М18 12ач проверяйте их сразу, очень много брака приходит из америки, видимо кто то сливает партию

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
eerema Дата: Вторник, 12.01.2021, 14:50 | Сообщение # 62

Пользователи

eerema

Рядовой

  • Сообщений:5
  • Репутация:0±

Здравствуйте. Да, 21700-40T за 3,6 - я не смог устоять  biggrin . А так-то 17'625 за два оригинальных 8Ah это отличная цена.

Но мы немного отвлеклись от темы "разборка и ремонт". Я запостил фото бокса с целью обратить внимание пользователей на новую китайскую плату. Такой в теме еще не было. Вроде как специально сделана под элементы 21700. Есть возможность сфотографировать оригинальную плату от 8Ah? Интересно сравнить.

P.S. Кстати китайский корпус очень не плохой и тоже обрезиненный.
P.P.S. Закажу там-же еще корпус под 4Ah. Посмотрим что там за плата. Думаю будет такая-же как на фото выше.
Anat78 Дата: Вторник, 12.01.2021, 15:16 | Сообщение # 63

Администраторы

Anat78

Лейтенант

  • Сообщений:3250
  • Репутация:15±
Anat78

Ждем фото отчет!

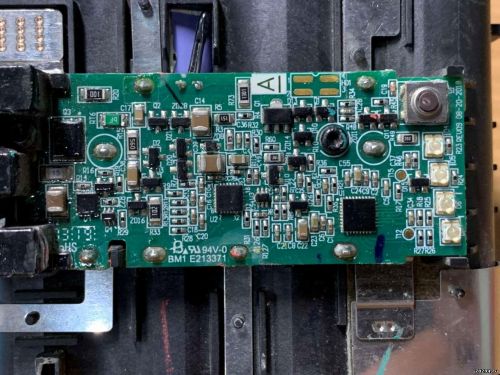

Внутренности М18 9ач:
Элементы стоят Samsung 30Q





https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
nipox Дата: Вторник, 12.01.2021, 23:13 | Сообщение # 64

Пользователи

nipox

Рядовой

  • Сообщений:17
  • Репутация:0±

Цитата eerema ()
Я запостил фото бокса с целью обратить внимание пользователей на новую китайскую плату. Такой в теме еще не было. Вроде как специально сделана под элементы 21700. Есть возможность сфотографировать оригинальную плату от 8Ah? Интересно сравнить.

Как приедут, сфоткаю и сравним smile

Цитата eerema ()
P.S. Кстати китайский корпус очень не плохой и тоже обрезиненный.

А у меня голая костяшка приехала, сам пластик неплохой, но в сравнении с той же оригинальной двушкой, мне не понравилось, что основание у него не обрезиненное.

Добавлено (12.01.2021, 23:23)
---------------------------------------------

Цитата eerema ()
P.S. Кстати китайский корпус очень не плохой и тоже обрезиненный.P.P.S. Закажу там-же еще корпус под 4Ah. Посмотрим что там за плата. Думаю будет такая-же как на фото выше.

Вы еще посмотрите, как у нее балансир работает.
И еще, внутреннее сопротивление у аккумов с NKON проверяли? Видел в отзывах, что этикетка как у оригинала, а вот сопротивление далеко от заявленных в даташите оригинала.
Anat78 Дата: Среда, 13.01.2021, 03:56 | Сообщение # 65

Администраторы

Anat78

Лейтенант

  • Сообщений:3250
  • Репутация:15±
Anat78

Балансир ни у кого не работает - его нет

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
nipox Дата: Среда, 13.01.2021, 10:52 | Сообщение # 66

Пользователи

nipox

Рядовой

  • Сообщений:17
  • Репутация:0±

Цитата Anat78 ()
Балансир ни у кого не работает - его нет

А у оригинала есть балансир?

Как же они тогда живут по 4-5 лет у строителей? Странно даже.
Anat78 Дата: Среда, 13.01.2021, 10:55 | Сообщение # 67

Администраторы

Anat78

Лейтенант

  • Сообщений:3250
  • Репутация:15±
Anat78

В оригинальной батарее балансира нет

Зато есть система поэлементного контроля

Система контроля просто контролирует, а балансир еще и балансирует батарею


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
eerema Дата: Среда, 13.01.2021, 22:10 | Сообщение # 68

Пользователи

eerema

Рядовой

  • Сообщений:5
  • Репутация:0±

Всем добрый день.
Отчитываюсь: собрал аккумулятор 8Ah на элементах Samsung 21700-40T используя вот такой бокс с Али http://ali.pub/5gc90t
Поскольку сварки у меня нет спаял аккумуляторы используя медный одножильный провод 4кв.мм.
Перед пайкой проверил напряжение на аккумуляторах - на всех 3,45V. Внутреннее сопротивление не измерял.
Собрал аккумулятор - индикатор показал одно деление. Поставил на зарядку (у меня обычная переделанная 48-59-1812), загорелась красная лампочка и заряд пошел. Заряжал долго, больше двух часов, периодически снимая и проверяя общее напряжение. И вдруг после очередного снятия и постановки аккумулятора на зарядку, у зарядки не загорелась никакая лампочка. Общее напряжение на аккумуляторе - 20,4V. Насколько я понимаю зарядка считает, что аккумулятор заряжен, но зеленая лампа не загорается! Ставлю фирменный заряженный 5Ah - горит зеленая (при этом общее напряжение 20,8V. Ставлю новый, собранный, ничего не горит.

Резюме: плата в боксе вполне рабочая, аккумуляторы не перезаряжает, но индикация окончания заряда на зарядном устройстве не работает.
P.S. При общем напряжении на аккумуляторе 20,4V на каждой из пяти пар аккумуляторов напряжение 4,09V. Зарядились ровненько.
Anat78 Дата: Среда, 13.01.2021, 22:32 | Сообщение # 69

Администраторы

Anat78

Лейтенант

  • Сообщений:3250
  • Репутация:15±
Anat78

Просто поспешили, если бы просто стояла на заряде то загорится зеленый

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
nipox Дата: Среда, 13.01.2021, 23:47 | Сообщение # 70

Пользователи

nipox

Рядовой

  • Сообщений:17
  • Репутация:0±

Цитата eerema ()
Всем добрый день.Отчитываюсь: собрал аккумулятор 8Ah на элементах Samsung 21700-40T используя вот такой бокс с Али http://ali.pub/5gc90t
Поскольку сварки у меня нет спаял аккумуляторы используя медный одножильный провод 4кв.мм.

а для чего вам такие мощные батареи?

Цитата Anat78 ()
Просто поспешили, если бы просто стояла на заряде то загорится зеленый

Надо бы проверить!
twol_fortyk Дата: Среда, 20.01.2021, 06:06 | Сообщение # 71

Пользователи

twol_fortyk

Рядовой

  • Сообщений:22
  • Репутация:0±
twol_fortyk

Цитата Anat78 ()
Аккумулятор Milwaukee M18 HB12 12 ач 48-11-1812 разборкаБыла высажена в ноль и не заряжается

Элементы не заряжаются, поэтому разбираем батарею для замены элементов 21700 и платы контроллера

Почему и платы меняете?
Она как у Макиты отключается в случае утраты питания?
Anat78 Дата: Среда, 20.01.2021, 07:46 | Сообщение # 72

Администраторы

Anat78

Лейтенант

  • Сообщений:3250
  • Репутация:15±
Anat78

нет просто умерла плата

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
twol_fortyk Дата: Пятница, 29.01.2021, 02:01 | Сообщение # 73

Пользователи

twol_fortyk

Рядовой

  • Сообщений:22
  • Репутация:0±
twol_fortyk

Насколько понимаю, насчет платы вы рекомендуете только эту плату:
http://ali.pub/5id32n
Продавец dawupine

Мне кажется, что все платы 2 видов.
Эти зеленые, как у dawupine и еще голубые.
У зеленый нормальный контроллер заряда, у голубых какой-то транзистор переключает.
Anat78 Дата: Пятница, 29.01.2021, 02:40 | Сообщение # 74

Администраторы

Anat78

Лейтенант

  • Сообщений:3250
  • Репутация:15±
Anat78

На зеленой стоит тот же самый транзистор в корпусе smd6 просто

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
twol_fortyk Дата: Пятница, 29.01.2021, 04:34 | Сообщение # 75

Пользователи

twol_fortyk

Рядовой

  • Сообщений:22
  • Репутация:0±
twol_fortyk

Понял, тогда похоже отличие только поэлементный контроль у зеленых.
Однако у зеленых не виден NTC датчик, притом как у некоторых из голубых виден.
Anat78 Дата: Понедельник, 01.02.2021, 10:54 | Сообщение # 76

Администраторы

Anat78

Лейтенант

  • Сообщений:3250
  • Репутация:15±
Anat78

Термодатчик точно есть, постоянно его приходится нормально припаивать после криворуких китайцев

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
eerema Дата: Пятница, 12.02.2021, 14:08 | Сообщение # 77

Пользователи

eerema

Рядовой

  • Сообщений:5
  • Репутация:0±

Цитата nipox ()
а для чего вам такие мощные батареи?
Собственно стояла задача не увеличения мощности аккумулятора, а слегка увеличив массо-габаритные характеристики (по сравнению с M18 5Ah) получить значительный прирост в емкости.
Вот, что получилось : оригинальный  5Ah - вес 718г, собранный 8Ah - вес 973г. Таким образом увеличив вес на 36% получили увеличение емкости на 60%. Будем считать, что задача выполнена :).

Добавлено (12.02.2021, 14:18)
---------------------------------------------

Цитата nipox ()
Надо бы проверить!
Проверил! Слегка разрядил собранный аккумулятор и поставил на зарядку. Загорелась красная лампочка и заряд пошел. Через некоторое время зеленая лампочка загорелась! Общее напряжение на аккумуляторе при этом - 20,5В.
При снятии и повторной установке заряженного аккумулятора зеленая лампочка на зарядке не загорелась. Таким образом китайская плата для аккумуляторов 21700 работает следующим образом: если аккумулятор разряжен, то при постановке на зарядку загорается красная лампочка и зарядка идет, вплоть до завершения о чем будет сигнализировать зеленая лампочка. Но если на зарядное устройство поставить полностью или почти полностью заряженный аккумулятор, то зеленая лампочка не загорится, красная, естественно, тоже . Вот, как-то так.
twol_fortyk Дата: Суббота, 13.02.2021, 18:12 | Сообщение # 78

Пользователи

twol_fortyk

Рядовой

  • Сообщений:22
  • Репутация:0±
twol_fortyk

eerema, Ну там не так получается. Емкость у 40T на самом деле составляет где-то 3,75 Ач, а вот на полной мощности и совсем 3,5 Ач.
https://lygte-info.dk/review....UK.html

Хотя понятно, что и у 5 Ач M18 вполне себе можно ожидать емкость в 4,4 Ач.
nipox Дата: Понедельник, 15.02.2021, 22:10 | Сообщение # 79

Пользователи

nipox

Рядовой

  • Сообщений:17
  • Репутация:0±

Цитата eerema ()
Вот, что получилось : оригинальный  5Ah - вес 718г, собранный 8Ah - вес 973г. Таким образом увеличив вес на 36% получили увеличение емкости на 60%. Будем считать, что задача выполнена :).

 А разве у Милки есть оригинальные батареи на 5 Ач на банках 21700? Я видел только 3,6, 8 и 12 Ач
twol_fortyk Дата: Среда, 17.02.2021, 18:41 | Сообщение # 80

Пользователи

twol_fortyk

Рядовой

  • Сообщений:22
  • Репутация:0±
twol_fortyk

nipox, Нет, там обычные 5 Ач на 18650 против 8 Ач на 21700.
