Аккумуляторы 14,4 вольт Metabo Li всех емкостей ремонт
Anat78 Дата: Среда, 09.09.2020, 09:49 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:7559
  • Репутация:62±
Anat78

Аккумуляторы 14,4 вольт Metabo Li всех емкостей ремонт

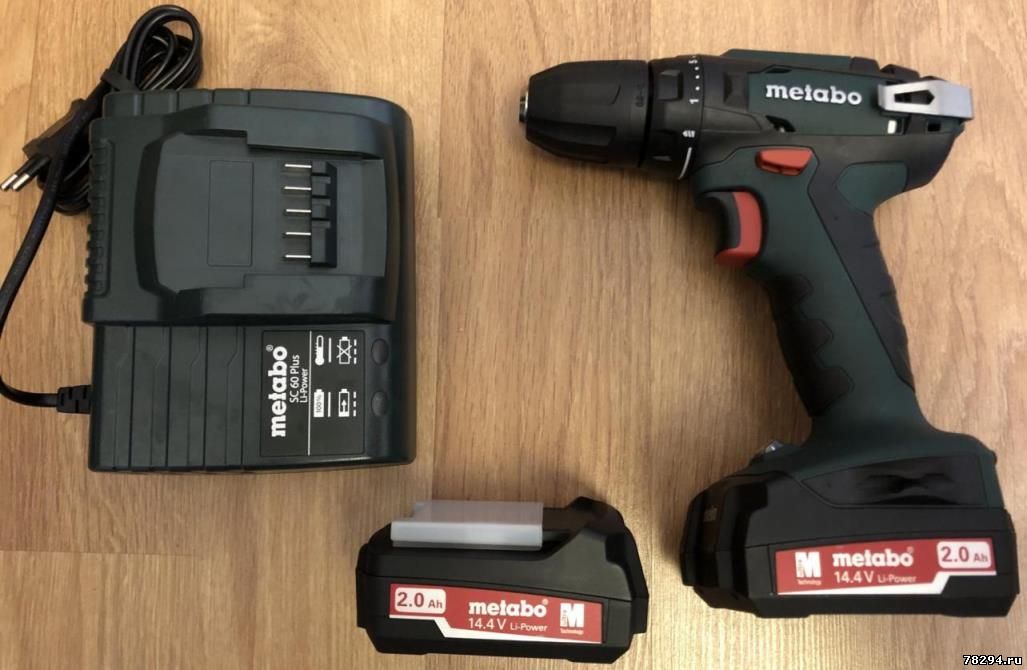

Начнем с акб Metabo 14.4 Вольт 2ач разборка













На верхней части 5 контактов обозначенных GND, T-, T+, D и +



плюсовой провод кстати сделан сечением 2,5 квадрата и закреплён точечной сваркой.





два чипа, один в SO8 - 78L05 от STMicroelectronics соответственно обеспечивает 5 вольт при 100мА
другой в 14-ногом TSSOP - PIC16F684


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 01.03.2021, 16:56 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:7559
  • Репутация:62±
Anat78

Старая акб Метабо 2008 год 1,3ач 14,4 вольт переделка на 2,5 ач

Доступно только для пользователей

Индикатор заряда теперь показывает, все работает и заряжается


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
thedoka Дата: Пятница, 18.02.2022, 15:59 | Сообщение # 3

Пользователи

thedoka

Рядовой

  • Сообщений:1
  • Репутация:0±

АКБ Метабо 14.4 v 625595000 схема подключения
Аккумулятор для шуруповерта metabo d-72622 схема



Китайская плата на CW1051ALAM









Сообщение отредактировал thedoka - Пятница, 18.02.2022, 16:08
Anat78 Дата: Понедельник, 12.12.2022, 16:55 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:7559
  • Репутация:62±
Anat78

Интересная версия на 1,5ач но без индикатора но с рабочим индикатором











кнопка не распаяна, а индикаторы все работают если замкнуть контакты, но все равно отверстий в корпусе нет увы


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
irii8950 Дата: Понедельник, 24.02.2025, 18:09 | Сообщение # 5

Пользователи

irii8950

Рядовой

  • Сообщений:1
  • Репутация:0±

Здравствуйте есть у кого нибуть прошивка на этот аккумулятор



transreaktor1 Дата: Вторник, 27.05.2025, 08:22 | Сообщение # 6

Пользователи

transreaktor1

Рядовой

  • Сообщений:6
  • Репутация:0±

После ремонта ЗУ SC 30 акб D-72622 зеленый длинно 1 раз, и 6 коротких. Потом мигает красный. Это фатально?
На выходе акб было порядка 13 в: на каждой ячейке одинаково, по 3,2 в.
Anat78 Дата: Вторник, 27.05.2025, 08:36 | Сообщение # 7

Администраторы

Anat78

Майор

  • Сообщений:7559
  • Репутация:62±
Anat78

с другими акб как себя ведет зарядное? по индикации - блокировка акб

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
transreaktor1 Дата: Среда, 28.05.2025, 17:04 | Сообщение # 8

Пользователи

transreaktor1

Рядовой

  • Сообщений:6
  • Репутация:0±

1) откуда такая информация:-- по сигнализации -- блокировка.
2) это фатально?
3) если нештатное ЗУ 16,8 подсоединить к + и "-", и зарядить --- заряжается.
4) нет другого акб для проверки ЗУ.
Anat78 Дата: Четверг, 29.05.2025, 11:19 | Сообщение # 9

Администраторы

Anat78

Майор

  • Сообщений:7559
  • Репутация:62±
Anat78

1 - смотрите тему про метабо 18в
2 - нет
3 - нельзя
4 - можно просто прийти в магазин и проверить с акб с витрины smile например


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
transreaktor1 Дата: Пятница, 30.05.2025, 09:01 | Сообщение # 10

Пользователи

transreaktor1

Рядовой

  • Сообщений:6
  • Репутация:0±

Про метабо 18 в не могу смотреть, ютуба нет.
В ЗУ SC-30 поставил OB2263MR, в истоке поставил 1,0 ом ( похоже, было 1,5 ом).

Добавлено (30.05.2025, 17:50)
---------------------------------------------
D-72622 18 в напряжение +/- равно 19,40 в, D/+ равно 19,29 в.
D-72622 14,4 в +/- = 16,52 в, D/+ = 16,42 в.
Напряжение D/+ нормально?
(Hikoki у исправных напряжение D/+ почти вдвое меньше напряжения +/-.)

Добавлено (31.05.2025, 09:07)
---------------------------------------------
СДЕЛАЛ. ЗУ не был доделан при ремонте первичной цепи. В исток транзистора поставил 0,5 ом --- и заработал.
