Аккумуляторы Makita BL - подключение 2*18в
Область техники, к которой относится изобретение
Данное изобретение относится к инструменту с электрическим приводом,
питаемому посредством батарейного источника питания, и адаптеру для них.
Область техники, к которой относится изобретениеДанное изобретение относится к инструменту с электрическим приводом, питаемому посредством батарейного источника питания, и адаптеру для них.Уровень техники, к которому относится изобретениеВ патенте США № 5028858 описан инструмент с электрическим приводом, который запитывается посредством двух батарейных источников питания. В
этом инструменте с электрическим приводом два батарейных источника
питания соединены последовательно, а возбуждение электродвигателя
осуществляется высоким напряжением. Благодаря этому инструмент с
электрическим приводом может обеспечить мощность, которая больше, чем
используемая в случае использования одного батарейного источника питания
в качестве источника питания.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 24.10.2019, 16:33 | Сообщение # 2
|
Администраторы
Anat78
Майор
- Сообщений:6354
- Репутация:49±
|
Решение технической задачи
Предлагаемый метод воплощается в адаптере для соединения основного
корпуса инструмента с электрическим приводом и по меньшей мере одного
батарейного источника питания друг с другом. Этот адаптер включает в
себя: соединительный участок, выполненный с возможностью разъемного
прикрепления к основному корпусу инструмента с электрическим приводом;
по меньшей мере один приемный участок для батареи, выполненный с
возможностью разъемного прикрепления к батарейному источнику питания;
схему подачи питания, выполненную с возможностью электрического
подключения батарейного источника питания, прикрепленного к приемному
участку для батареи, к основному корпусу инструмента с электрическим
приводом, прикрепленному к соединительному участку; измерительный
участок, выполненный с возможностью измерения показателя,
соответствующего уровню заряда батарейного источника питания,
прикрепленного к приемному участку для батареи; принимающий сигнал
участок, выполненный с возможностью приема аварийного сигнала,
выдаваемого из батарейного источника питания, прикрепленного к приемному
участку для батареи; и контроллерный участок, выполненный с
возможностью прекращения или ограничения подачи питания в основной
корпус инструмента с электрическим приводом на основе замера
измерительным участком и аварийного сигнала, который принят.
Этот адаптер может прекращать или ограничивать разрядку батарейного
источника питания в соответствии с аварийным сигналом, выдаваемым из
батарейного источника питания. Более того, даже когда аварийный сигнал
не выдается из батарейного источника питания, этот адаптер может
прекращать или ограничивать разрядку батарейного источника питания в
соответствии с уровнем заряда батарейного источника питания, измеряемым
им самим. Таким образом, можно предотвратить избыточную разрядку
батарейного источника питания независимо от того, имеет батарейный
источник питания функцию аварийной сигнализации и функцию
автоматического прекращения или нет. Кроме того, когда батарейный
источник питания имеет функцию аварийной сигнализации, разрядку
батарейного источника питания можно надлежащим образом прекращать или
ограничивать с помощью аварийного сигнала.
Аварийный сигнал в адаптере предпочтительно является сигналом,
который батарейный источник питания выдает в соответствии с уменьшением
уровня заряда. В этом случае контроллерный участок прекращает разрядку
батарейного источника питания, предпочтительно - в тот момент времени,
когда принят аварийный сигнал.
Измерительный участок в адаптере выполнен с возможностью измерения
выходного напряжения батарейного источника питания. Выходное напряжение в
батарейном источнике питания уменьшается в соответствии с уменьшением
уровня заряда. Таким образом, оказывается возможным правильное
обнаружение уровня заряда батарейного источника питания посредством
измерения выходного напряжения батарейного источника питания.
В одном варианте осуществления адаптера контроллерный участок
предпочтительно выполнен с возможностью прекращения или ограничения
подачи питания в основной корпус инструмента с электрическим приводом,
когда принимается аварийный сигнал или когда замер измерительным
участком находится вне заранее определенного допустимого диапазона. В
этом варианте осуществления, когда принимается аварийный сигнал, зарядка
батарейного источника питания прекращается или ограничивается
независимо от измеренного уровня заряда батарейного источника питания. С
другой стороны, когда замер измерительным участком находится вне
заранее определенного допустимого диапазона, разрядка батарейного
источника питания прекращается независимо от того, принимается аварийный
сигнал или нет. В соответствии с этим вариантом осуществления
батарейный источник питания, прикрепленный к адаптеру, может
предотвратить избыточную разрядку батарейного источника питания, не
определяя, имеет ли батарейный источник питания функцию аварийной
сигнализации.
В еще одном варианте осуществления адаптера контроллерный участок
предпочтительно выполнен с возможностью быть способным на обнаружение
того, имеет ли или нет батарейный источник питания, прикрепленный к
приемному участку для батареи, функцию аварийной сигнализации, чтобы
выдавать аварийный сигнал. Кроме того, если батарейный источник питания
имеет функцию аварийной сигнализации, то контроллерный участок
предпочтительно выполнен с возможностью игнорирования замера
измерительным участком и прекращения или ограничения подачи питания в
основной корпус инструмента с электрическим приводом, только когда
принимается аварийный сигнал. В этом варианте осуществления, когда
батарейный источник питания имеет функцию аварийной сигнализации,
аварийный сигнал, выдаваемый батарейным источником питания, имеет
больший приоритет, чем уровень заряда, измеренный адаптером. Это
происходит потому, что во многих случаях определение посредством
батарейного источника питания обеспечивает более точный результат
определения, чем определение на основе замера посредством адаптера.
В вышеописанном варианте осуществления адаптера контроллерный участок
предпочтительно выполнен с возможностью быть дополнительно способным на
обнаружение того, имеет ли или нет батарейный источник питания,
прикрепленный к приемному участку для батареи, функцию автоматического
прекращения, чтобы автоматически прекращать разрядку в соответствии с
уменьшением уровня заряда. Более того, контроллерный участок
предпочтительно выполнен с возможностью игнорирования замера
измерительным участком, если батарейный источник питания, прикрепленный к
приемному участку для батареи, имеет функцию автоматического
прекращения. В этом варианте осуществления, когда батарейный источник
питания имеет функцию автоматического прекращения, предпочтительно
осуществляется процесс, позволяющий батарейному источнику питания
самопроизвольно прекращать разрядку, а процесс прекращения или
ограничения разрядки в соответствии с уровнем заряда, измеряемым
посредством адаптера, не осуществляется. В соответствии с этим вариантом
осуществления можно надлежащим образом предотвратить избыточную
разрядку батарейного источника питания, который имеет функцию аварийной
сигнализации, батарейного источника питания, который имеет функцию
автоматического прекращения, и батарейного источника питания, который не
имеет обеих упомянутых функций.
Еще один адаптер, воплощаемый посредством предлагаемого метода,
представляет собой адаптер для соединения основного корпуса инструмента с
электрическим приводом и по меньшей мере одного батарейного источника
питания друг с другом. Адаптер включает в себя: соединительный участок,
выполненный с возможностью разъемного прикрепления к основному корпусу
инструмента с электрическим приводом; по меньшей мере один приемный
участок для батареи, выполненный с возможностью разъемного прикрепления к
батарейному источнику питания; схему подачи питания, выполненную с
возможностью электрического подключения батарейного источника питания,
прикрепленного к приемному участку для батареи, к основному корпусу
инструмента с электрическим приводом, прикрепленному к соединительному
участку; измерительный участок, выполненный с возможностью измерения
показателя, соответствующего уровню заряда батарейного источника
питания, прикрепленного к приемному участку для батареи; и контроллерный
участок, выполненный с возможностью прекращения или ограничения подачи
питания в основной корпус инструмента с электрическим приводом на основе
замера измерительным участком. Контроллерный участок выполнен с
возможностью быть способным на обнаружение того, имеет ли или нет
батарейный источник питания, прикрепленный к приемному участку для
батареи, функцию автоматического прекращения, чтобы автоматически
прекращать разрядку в соответствии с уменьшением уровня заряда. Более
того, контроллерный участок выполнен с возможностью игнорирования замера
измерительным участком, если батарейный источник питания, прикрепленный
к приемному участку для батареи, имеет функцию автоматического
прекращения. С другой стороны, контроллерный участок выполнен с
возможностью прекращения или ограничения подачи питания в основной
корпус инструмента с электрическим приводом, когда замер измерительным
участком находится вне заранее определенного допустимого диапазона, если
батарейный источник питания, прикрепленный к приемному участку для
батареи, не имеет функции автоматического прекращения.
Этот адаптер может прекращать разрядку батарейного источника питания в
соответствии с измеренным уровнем заряда батарейного источника питания.
Вместе с тем, когда батарейный источник питания имеет функцию
автоматического прекращения, предпочтительно осуществляется процесс,
позволяющий батарейному источнику питания самопроизвольно прекращать
разрядку, и процесс прекращения или ограничения разрядки в соответствии с
уровнем заряда, измеряемым посредством адаптера, не осуществляется.
Таким образом, можно предотвратить избыточную разрядку батарейного
источника питания независимо от того, имеет батарейный источник питания
функцию автоматического прекращения или нет. Кроме того, что касается
батарейного источника питания, то за счет выполнения функции
автоматического прекращения появляется возможность прекращать разрядку
батарейного источника питания, предпочтительно - в надлежащий момент
времени.
В адаптере в соответствии с данным методом можно предусмотреть
множество приемных участков для батареи, так что можно использовать
множество батарейных источников питания. В этом случае схема подачи
питания имеет конфигурацию, обеспечивающую соединение множества
батарейных источников питания, прикрепленных к множеству приемных
участков для батареи, последовательно или параллельно с основным
корпусом инструмента с электрическим приводом.
В конфигурации, в которой схема подачи питания соединяет множество
батарейных источников питания последовательно, эта схема подачи питания
не может образовывать замкнутую цепь до тех пор, пока батарейные
источники питания не будут прикреплены ко всем приемным участкам для
батареи. То есть устройство (например, контроллерный участок) в адаптере
не может получить питание, подаваемое из батарейного источника питания,
когда батарейный источник питания прикреплен лишь к части приемных
участков для батареи. Устройство в адаптере может начать свою работу
только после прикрепления батарейных источников питания ко всем приемным
участкам для батареи.
В этой связи, в одном варианте осуществления предлагаемого метода,
когда схема подачи питания имеет конфигурацию, обеспечивающую
последовательное соединение множества батарейных источников питания,
пара входных клемм питания, предусмотренная для каждого из приемных
участков для батареи, может быть электрически соединена посредством
диода. В данном случае пара входных клемм питания - это клеммы, которые
соединяются с положительной клеммой батарейного источника питания и
отрицательной клеммой батарейного источника питания. В соответствии с
этим вариантом осуществления схема подачи питания может образовывать
замкнутую цепь как раз посредством скрепления батарейных источников
питания с частью приемных участков для батареи, и появляется возможность
подавать питание из батарейного источника питания в устройство в
адаптере.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 24.10.2019, 16:34 | Сообщение # 3
|
Администраторы
Anat78
Майор
- Сообщений:6354
- Репутация:49±
|
Краткое описание чертежей

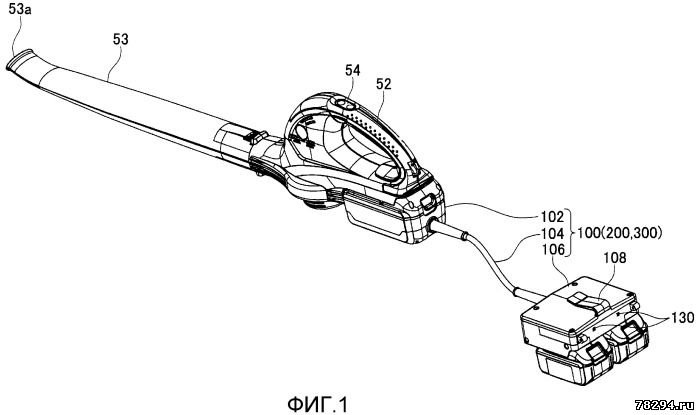

На фиг. 1 представлен внешний вид, иллюстрирующий адаптер в соответствии с вариантом осуществления.

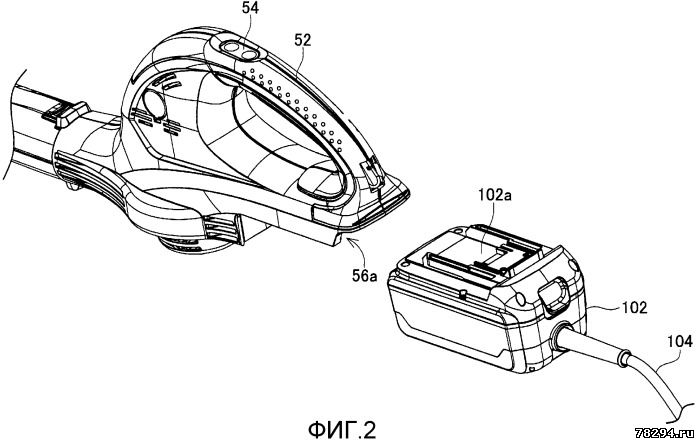

На фиг. 2 представлен внешний вид, иллюстрирующий блок адаптера со стороны инструмента.

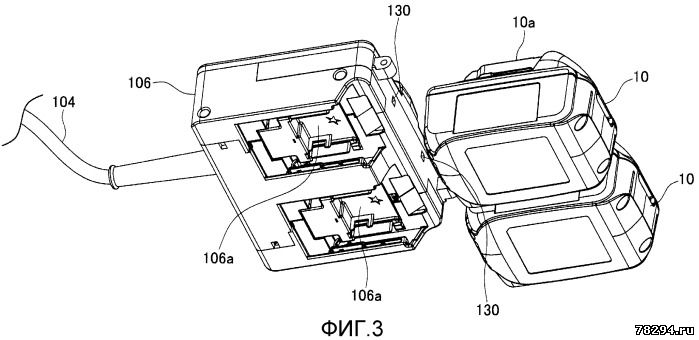

На фиг. 3 представлен внешний вид, иллюстрирующий блок адаптера со стороны батареи.

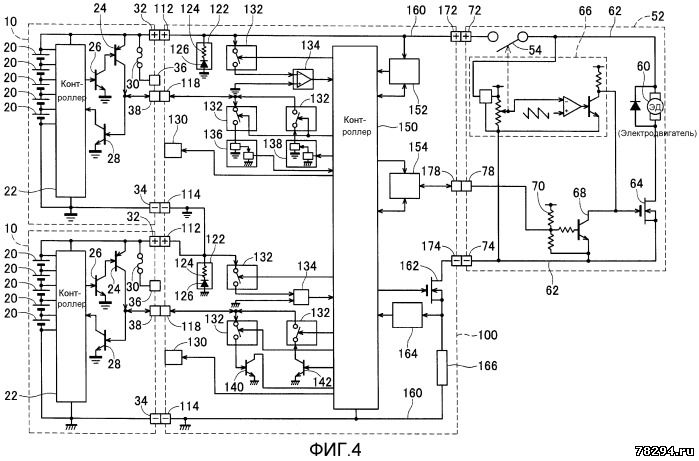

На фиг. 4 представлен вид, иллюстрирующий схемную конфигурацию
адаптера, основного корпуса инструмента с электрическим приводом и
батарейного источника питания (с функцией аварийной сигнализации) в
соответствии с первым вариантом осуществления.

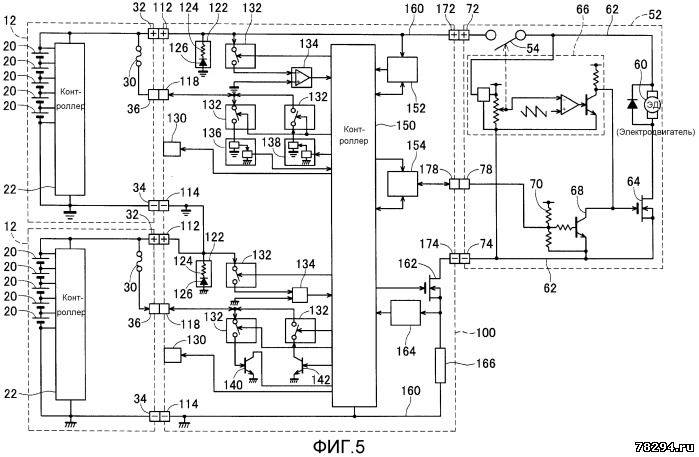

На фиг. 5 представлен вид, иллюстрирующий схемную конфигурацию
адаптера, основного корпуса инструмента с электрическим приводом и
батарейного источника питания (без функции аварийной сигнализации) в
соответствии с первым вариантом осуществления.

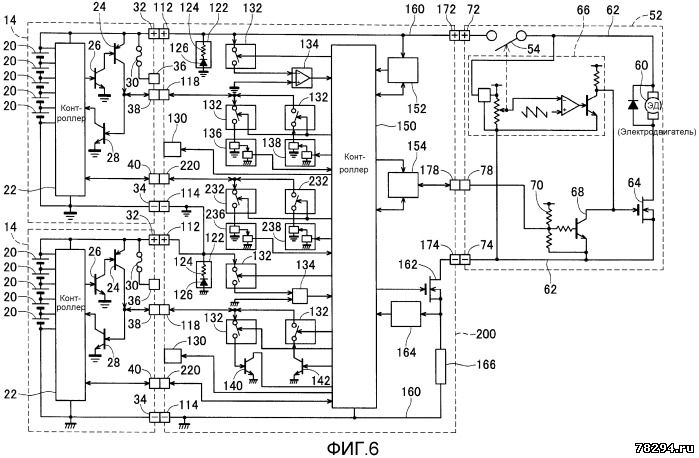

На фиг. 6 представлен вид, иллюстрирующий схемную конфигурацию
адаптера, основного корпуса инструмента с электрическим приводом и
батарейного источника питания (с функцией аварийной сигнализации и
клеммой идентификации (ID-клеммой)) в соответствии со вторым вариантом
осуществления.

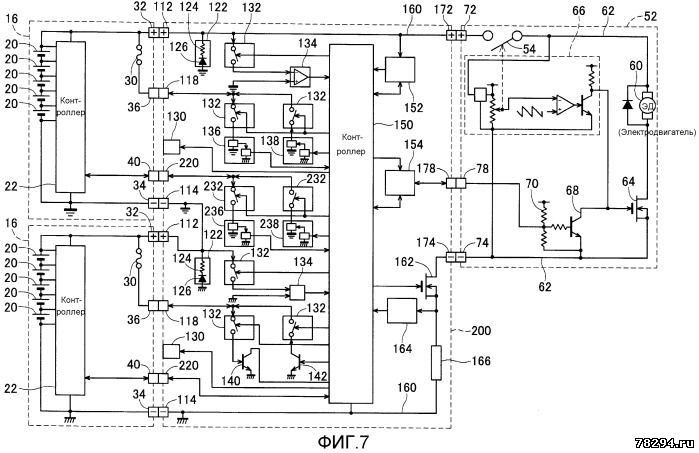

На фиг. 7 представлен вид, иллюстрирующий схемную конфигурацию
адаптера, основного корпуса инструмента с электрическим приводом и
батарейного источника питания (без функции аварийной сигнализации и с
ID-клеммой) в соответствии со вторым вариантом осуществления.

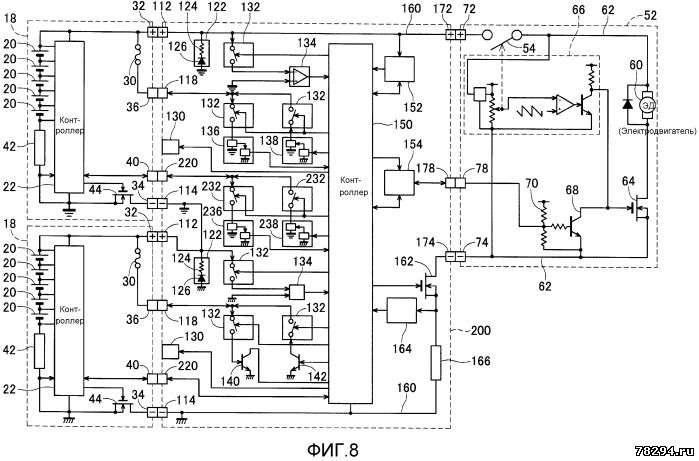

На фиг. 8 представлен вид, иллюстрирующий схемную конфигурацию
адаптера, основного корпуса инструмента с электрическим приводом и
батарейного источника питания (с функцией автоматического прекращения и
ID-клеммой) в соответствии со вторым вариантом осуществления.

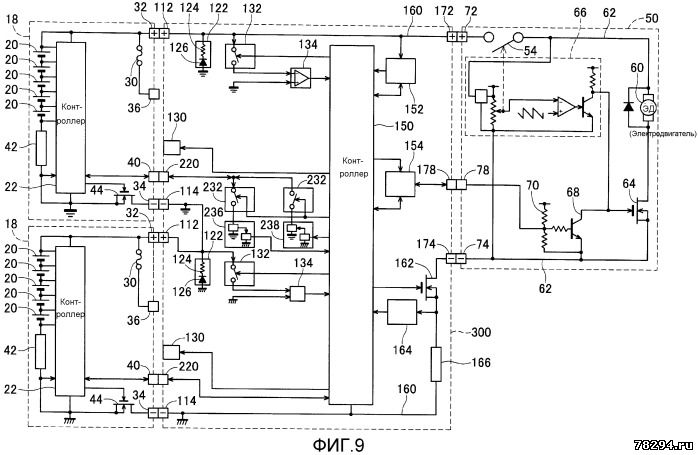

На фиг. 9 представлен вид, иллюстрирующий схемную конфигурацию
адаптера, основного корпуса инструмента с электрическим приводом и
батарейного источника питания (с функцией автоматического прекращения и
ID-клеммой) в соответствии с третьим вариантом осуществления.

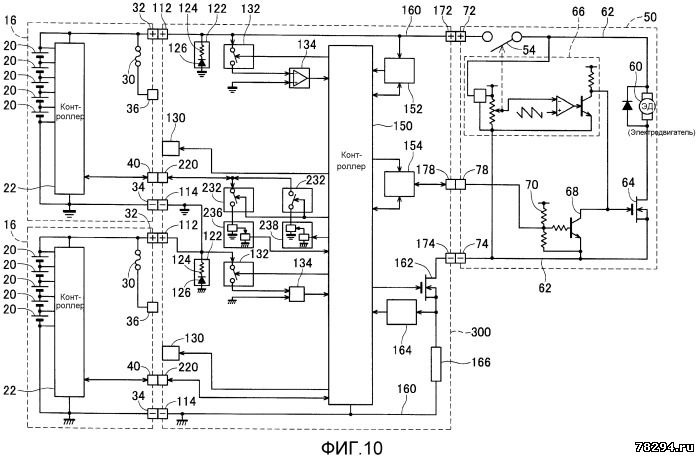

На фиг. 10 представлен вид, иллюстрирующий схемную конфигурацию
адаптера, основного корпуса инструмента с электрическим приводом и
батарейного источника питания (без функции автоматического прекращения и
с ID-клеммой) в соответствии с третьим вариантом осуществления.

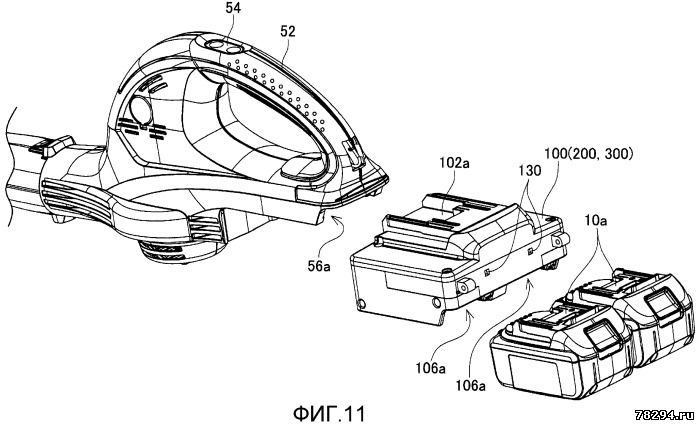

На фиг. 11 представлен внешний вид, иллюстрирующий встроенный адаптер.
На фиг. 12 представлен внешний вид, иллюстрирующий инструмент с
электрическим приводом в соответствии с рассматриваемым вариантом
осуществления в состоянии, в котором батарейный источник питания
прикреплен к инструменту.

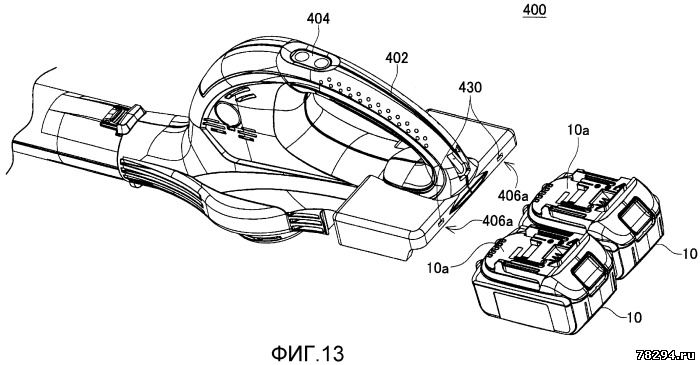

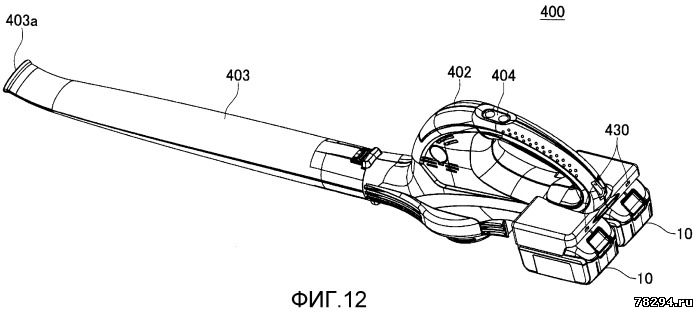

На фиг. 13 представлен внешний вид, иллюстрирующий инструмент с
электрическим приводом в соответствии с рассматриваемым вариантом
осуществления в состоянии, в котором батарейный источник питания
откреплен от инструмента.

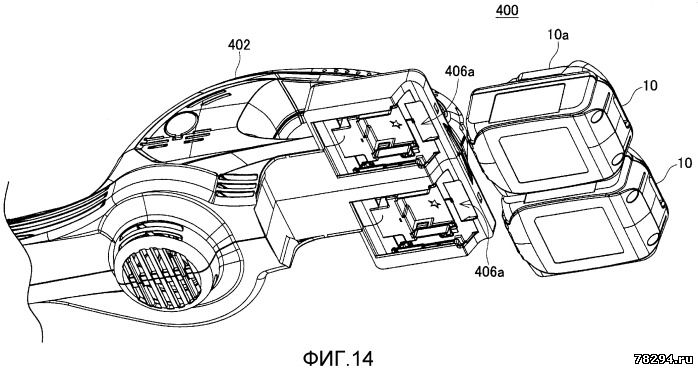

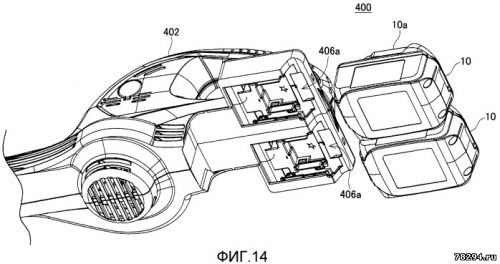

На фиг. 14 представлен внешний вид снизу, иллюстрирующий инструмент с
электрическим приводом в соответствии с рассматриваемым вариантом
осуществления в состоянии, в котором батарейный источник питания
откреплен от инструмента.

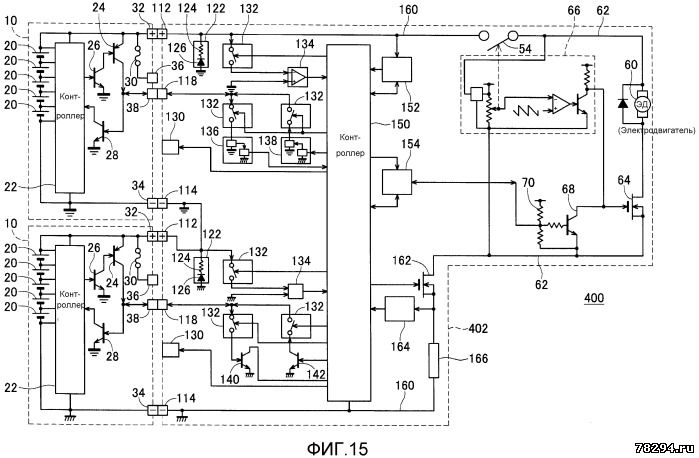

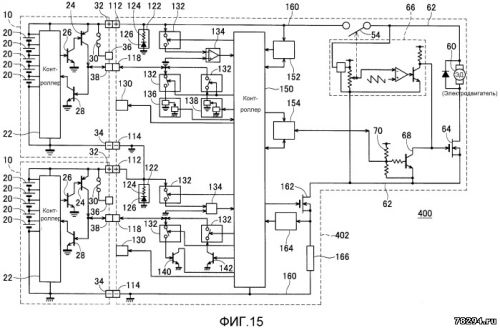

На фиг. 15 представлен вид, иллюстрирующий схемную конфигурацию
основного корпуса инструмента с электрическим приводом и батарейного
источника питания (с функцией аварийной сигнализации) в соответствии с
четвертым вариантом осуществления.

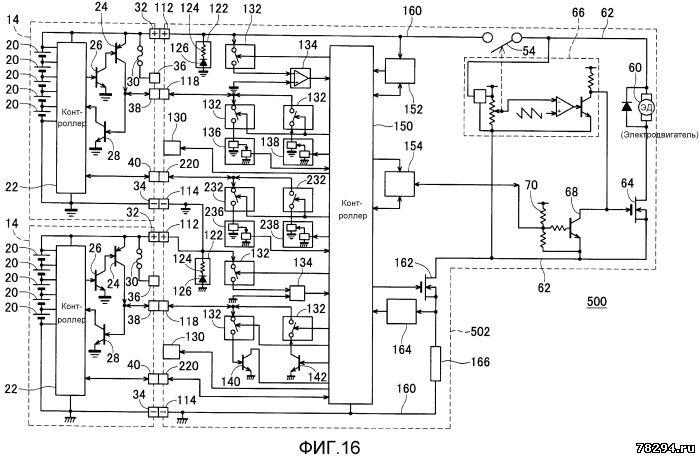

На фиг. 16 представлен вид, иллюстрирующий схемную конфигурацию
основного корпуса инструмента с электрическим приводом и батарейного
источника питания (с функцией аварийной сигнализации и ID-клеммой) в
соответствии с пятым вариантом осуществления.

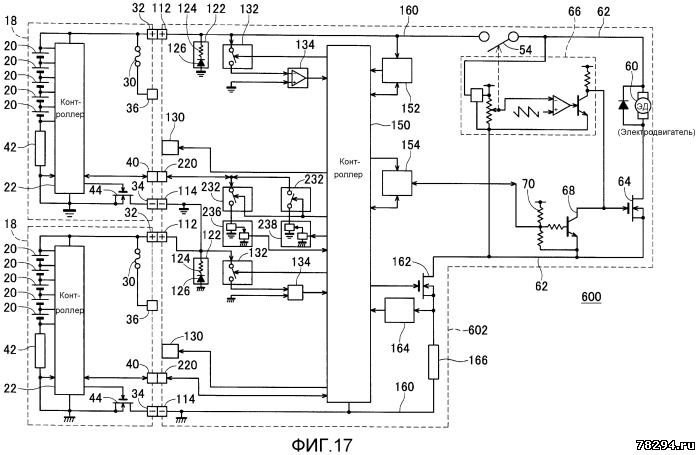

На фиг. 17 представлен вид, иллюстрирующий схемную конфигурацию
адаптера, основного корпуса инструмента с электрическим приводом и
батарейного источника питания (с функцией автоматического прекращения и
ID-клеммой) в соответствии с шестым вариантом осуществления.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
