Аккумулятор Makita BL1830 - reset сброс и полное описание
MadFox Дата: Вторник, 02.07.2024, 16:36 | Сообщение # 391

Пользователи

MadFox

Рядовой

  • Сообщений:2
  • Репутация:0±

Господа, а вот про такую плату можете сказать хорошее/плохое ?
И история с вопросом.
Эта плата стоит на аккумуляторе 6Ah. Для электропилы. Токи большие. Минусовой контакт начал греться, подплавляя этим корпус.
В контакты я впаял медную пластину, для увеличения площади контакта с контактами инструмента. После этой процедуры контакты греться перестали.
При испытаниях, от нагрузки аккумулятор несколько раз уходил в защиту
(или как это называется - когда инструмент останавливается, после перезапуска продолжает работать).
После этого аккумулятор отказался заряжаться - при установке в зарядное устройство
индикатор зарядки на 3-5-7 секунд показывает начавшуюся зарядку, после чего показывает полностью заряженную батарею.
Индикатор на аккумуляторе в это время показывает половину (два светодиода).
Куда смотреть, как восстановить способность заряжаться ?
Шунт 2.3кОм между минусовым выходом и минусовой клеммой - не сработал.
Если контроллер на выброс - какой лучше купить ? Учитывая что это цепная пила, с большими токами ?





Сообщение отредактировал MadFox - Вторник, 02.07.2024, 19:47
Anat78 Дата: Среда, 03.07.2024, 00:09 | Сообщение # 392

Администраторы

Anat78

Майор

  • Сообщений:7073
  • Репутация:59±
Anat78

Эта плата не блокируется - проверьте исправность элементов для начала
А так хорошая плата под большие токи можно купить уже под элементы 21700 такую например - https://alii.pub/6zlux9?erid=2SDnjeqs4H8

либо купить с обычными контактами плату и заменить контакты на усиленные как на маките 6ач


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
MadFox Дата: Среда, 03.07.2024, 01:47 | Сообщение # 393

Пользователи

MadFox

Рядовой

  • Сообщений:2
  • Репутация:0±

Спасибо за наводку на плату.
Элементы все живые - все показывают 3.4V примерно. Разброс, ну может в 0.1 не больше.
Неужели могли так одномоментно умереть ? А есть смысл попробовать подключить зарядку в обход контроллера ?
Поднять напряжение до 3.7, а дальше уже штатным образом пробовать ?


Сообщение отредактировал MadFox - Среда, 03.07.2024, 09:10
Anat78 Дата: Среда, 03.07.2024, 10:12 | Сообщение # 394

Администраторы

Anat78

Майор

  • Сообщений:7073
  • Репутация:59±
Anat78

В обход не надо, просто попробуйте отключить плату полностью, а потом подключить обратно от минуса начиная

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
640904 Дата: Суббота, 13.07.2024, 20:33 | Сообщение # 395

Пользователи

640904

Рядовой

  • Сообщений:4
  • Репутация:0±

Цитата Anat78 ()
Добрый день! не подскажете поставил плату вышепредставленную, банки норм, заряжены ,а макитовское зарядное аккум не видит.... может секрет есть какой? подключал аккуратно от - к +....

Anat78 Дата: Воскресенье, 14.07.2024, 20:11 | Сообщение # 396

Администраторы

Anat78

Майор

  • Сообщений:7073
  • Репутация:59±
Anat78

Проверьте термодатчик,а потом правильность работы контроллера по даташиту

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
640904 Дата: Понедельник, 15.07.2024, 20:55 | Сообщение # 397

Пользователи

640904

Рядовой

  • Сообщений:4
  • Репутация:0±

RTC проверил, 10к..
neretinlv Дата: Понедельник, 29.07.2024, 13:48 | Сообщение # 398

Пользователи

neretinlv

Рядовой

  • Сообщений:1
  • Репутация:0±

Добрый день. Подскажите, собрал два АКБ на плате, что на фото. Одна заряжается на быстром оригинальном ЗУ Макита DC18RC (горит красный индикатор), а вот вторая начинает мигать красным и заряд встает. Думал, что может в перегреве самого ЗУ, но он и на холодную с первых секунд выдает красную мигающую индикацию. В чем может быть проблема? Куда копать?



Сообщение отредактировал neretinlv - Понедельник, 29.07.2024, 14:01
Anat78 Дата: Вторник, 30.07.2024, 07:42 | Сообщение # 399

Администраторы

Anat78

Майор

  • Сообщений:7073
  • Репутация:59±
Anat78

проверить исправность транзистора зарядки на плате

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
PavelK Дата: Понедельник, 26.08.2024, 02:13 | Сообщение # 400

Пользователи

PavelK

Рядовой

  • Сообщений:8
  • Репутация:0±

Уважаемые, подскажите пожалуйста. Имеется вот такой аккумулятор, емкостью 5Ач. По криворукости был заряжен китайской зарядкой Деко. После этого больше не заряжается оригинальной зарядкой Макита. Мигают красная и зеленая лампочки на зарядке. Возможно ли снять как то эту блокировку с аккумулятора или только менять бмс?



На акб индикатор попеременно не мигает, как бывает иногда. Нажимаешь показывает оставшийся заряд. Один индикатор. Аккумулятор был посажен во время работы, как обычно. Т.е. после криворукой зарядки на Деко, аккумуляторы (два) отлично отлично отработали на триммере, и я понес их заряжать. В итоге такая вот фигня.... Сейчас на банках по 3,61В.


Сообщение отредактировал PavelK - Понедельник, 26.08.2024, 03:29
Anat78 Дата: Понедельник, 26.08.2024, 12:20 | Сообщение # 401

Администраторы

Anat78

Майор

  • Сообщений:7073
  • Репутация:59±
Anat78

Выгорела цепь зарядки, меняйте плату

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
PavelK Дата: Понедельник, 26.08.2024, 12:49 | Сообщение # 402

Пользователи

PavelK

Рядовой

  • Сообщений:8
  • Репутация:0±

Понял. Эх. Эту можно ставить или какие то интереснее есть на данный момент?

https://alii.pub/70yyik?erid=2SDnjeLTV8W
Anat78 Дата: Понедельник, 26.08.2024, 14:40 | Сообщение # 403

Администраторы

Anat78

Майор

  • Сообщений:7073
  • Репутация:59±
Anat78

Чтобы подошла по контактам нужна такая - https://alii.pub/70yyki?erid=2SDnjcece1g

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
PavelK Дата: Понедельник, 26.08.2024, 23:52 | Сообщение # 404

Пользователи

PavelK

Рядовой

  • Сообщений:8
  • Репутация:0±

А почему это могло произойти? Зарядка Деко дает повышенное напряжение для зарядки своих 18 в аккумуляторов?

Цитата Anat78 ()
Чтобы подошла по контактам нужна такая - https://alii.pub/70yyki?erid=2SDnjcece1g

Заказал правда уже. Но по контактам  (визуально) точно подходит как раз по моей ссылке.  Особенно правый нижний угол (на моем фото). У меня справа внизу два вертикальных, а по вашей ссылке один вертикальный, один горизонтальный. Или еще какие то моменты важны?



Этой мой аккумулятор.



Это плата по вашей ссылке.

И вроде бы вы как раз про эти платы говорили, что они не очень.


Сообщение отредактировал PavelK - Вторник, 27.08.2024, 00:33
Anat78 Дата: Вторник, 27.08.2024, 09:30 | Сообщение # 405

Администраторы

Anat78

Майор

  • Сообщений:7073
  • Репутация:59±
Anat78

Цитата PavelK ()
Зарядка Деко дает повышенное напряжение для зарядки своих 18 в аккумуляторов?
вообще не туда и не так подает smile

Цитата PavelK ()
Особенно правый нижний угол (на моем фото).
да только плюс надо будет удлинить, а остальные отводы подходят и кнопка
Да плата не идеальная, можете поставить любую другую но надо будет все переделывать


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
PavelK Дата: Вторник, 27.08.2024, 10:21 | Сообщение # 406

Пользователи

PavelK

Рядовой

  • Сообщений:8
  • Репутация:0±

Цитата Anat78 ()
да только плюс надо будет удлинить, а остальные отводы подходят и кнопка

Вот, теперь стало понятнее. Спасибо. Удлинить это не проблема.
PavelK Дата: Среда, 28.08.2024, 12:57 | Сообщение # 407

Пользователи

PavelK

Рядовой

  • Сообщений:8
  • Репутация:0±

А подскажите, еще пожалуйста. Есть китайский акк на 2Ач. Его можно заряжать в зарядке Деко, она все же на 2А. Или лучше в оригинальной? Не сжарит она его? А то он в ней за 15 мин заряжается. Акки вроде стоят там высокотоковые. По крайней мере, весь инструмент от него работает.







Наклейка с моделью вроде как не верная. Продавец утверждает, что он все же 2Ач.
Anat78 Дата: Среда, 28.08.2024, 14:27 | Сообщение # 408

Администраторы

Anat78

Майор

  • Сообщений:7073
  • Репутация:59±
Anat78

тогда лучше у продавца и уточнить по зарядному

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
kartiny_ot_kristiny Дата: Пятница, 30.08.2024, 13:27 | Сообщение # 409

Пользователи

kartiny_ot_kristiny

Рядовой

  • Сообщений:2
  • Репутация:0±

Приветствую!
Требуется замена контроллера на BL 1815

Прошу уточнить, у данных контроллеров есть балансировка или только защита от перезаряда и разряда?



А есть еще такая плата



Какую лучше выбрать, не могу решить (((

Спасибо заранее!


Сообщение отредактировал kartiny_ot_kristiny - Пятница, 30.08.2024, 13:37
Anat78 Дата: Пятница, 30.08.2024, 14:45 | Сообщение # 410

Администраторы

Anat78

Майор

  • Сообщений:7073
  • Репутация:59±
Anat78

только защита от перезаряда и разряда
берите вторую


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
kartiny_ot_kristiny Дата: Пятница, 30.08.2024, 15:37 | Сообщение # 411

Пользователи

kartiny_ot_kristiny

Рядовой

  • Сообщений:2
  • Репутация:0±

Спасибо!
Со второй у китайцев тоже есть хитрости
Где-то 2 полевика около разъема, а где-то 3
Есть ли между ними принципиальная разница?
Видно, что там где 3 полевика, чип явно урезанный по функционалу
Или они одинаковы?
https://ae04.alicdn.com/kf/S6565793745ce4228a8ce156565614f14U.jpg

https://ae01.alicdn.com/kf....g_.webp


Сообщение отредактировал kartiny_ot_kristiny - Пятница, 30.08.2024, 15:38
PavelK Дата: Пятница, 30.08.2024, 21:40 | Сообщение # 412

Пользователи

PavelK

Рядовой

  • Сообщений:8
  • Репутация:0±

Цитата Anat78 ()
Выгорела цепь зарядки, меняйте плату
Ради интереса, пока жду новые платы, отпаял старую подождал и пропаял обратно. Теперь стали мигать поочередно по 2 светодиода индикатора заряда. Ни о чем новом не говорит?
Anat78 Дата: Суббота, 31.08.2024, 04:56 | Сообщение # 413

Администраторы

Anat78

Майор

  • Сообщений:7073
  • Репутация:59±
Anat78

теперь не только у вас на плате неисправна цепь заряда, но и включилась блокировка контроллера акб

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
PavelK Дата: Четверг, 05.09.2024, 20:17 | Сообщение # 414

Пользователи

PavelK

Рядовой

  • Сообщений:8
  • Репутация:0±

Перепаял свежеполученные бмс с али. Все тоже самое. Как так то? Единственный момент, если раньше сразу пищала зарядка и мигали красный и зеленый светодиод, то сейчас заряжает секунд 5 и начинают мигать.

Зы. Походу сам накосячил. Припаял наобум. Забыл как надо. Вторую плату припаял от - к +. Все работает. Первую перепаял правильно. Все равно не работает. Можно что то сделать или уже все?


Сообщение отредактировал PavelK - Пятница, 06.09.2024, 05:10
Anat78 Дата: Пятница, 06.09.2024, 07:20 | Сообщение # 415

Администраторы

Anat78

Майор

  • Сообщений:7073
  • Репутация:59±
Anat78

Цитата PavelK ()
Можно что то сделать или уже все?
все спалили уже


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
PavelK Дата: Пятница, 06.09.2024, 10:37 | Сообщение # 416

Пользователи

PavelK

Рядовой

  • Сообщений:8
  • Репутация:0±

Вот  я криворукий. Ну ок. Тоже опыт.
liger22 Дата: Суббота, 07.09.2024, 01:26 | Сообщение # 417

Пользователи

liger22

Рядовой

  • Сообщений:4
  • Репутация:0±

Добрый день !

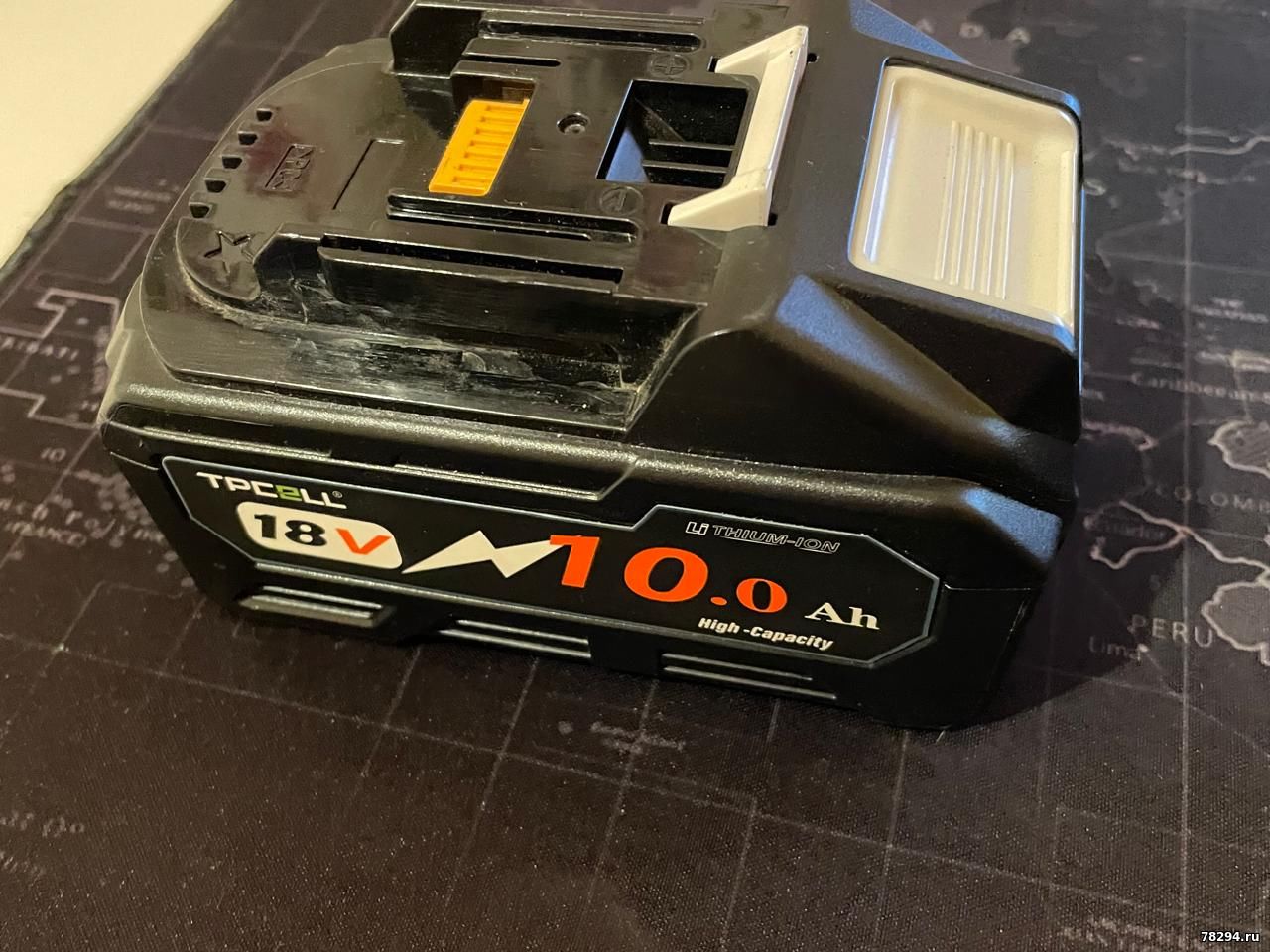

Купил год назад на ОЗОНЕ пару аккумуляторов BL18100 от TPCELL на 21700  10Ач. Год радовался и мощи, и емкости, ибезотказности (газонокосилка, шуруповерт, триммер). Заряжал и быстрой и обычной оригинальными зарядками, и китайской (по случаю). А намедни увидел, что на зарядке одного из 2-х аккумуляторов мигает красная и зеленая лампы. Переставил с быстрой зарядки на обычную – чз 5-10 мин результат тот же.
Разобрал, замерил напряжение по банкам - на 4-х парах норм 4– 4,15, НА ВТОРОЙ ПАРЕ – 3,687V.
Отрезал среднюю перемычку в этой паре банок, чтоб понять умерла 1-на банка во второй паре или вся пара – измерил сопротивление (YR1035+) на обеих банках и на остальных в сборке – отличное, почти одинаковое +/-.
Разобрал 2-й аккумулятор – там полный порядок, пары банок ровненькие и по напряжению, и по сопротивлению.
Достал IMAX B6, подпаял балансировочные провода, за сутки выровнял банки идеально – 4,15. Собрал, поставил на газонокосилку оба аккумулятора
(требуется 2шт). Работали хорошо, мощно, до остановки косилки. (на батареях остались по 2 деления светодиодов !!!!!).
Поставил на зарядку (быструю) – чз час увидел, что у зарядки на том же аккумуляторе опять мигает красная и зеленая лампы. Опять разобрал, измерил напряжения по банкам – ОПЯТЬ НЕ ЗАРЯЖЕНА 2-Я пара банок.  3,687V,   на остальных – 4,09-4,16V.
Теперь в раздумьях больших: куда смотреть, что делать?   Жаль банки. Явно хорошие. ПОДСКАЖИТЕ ПОЖАЛУЙСТА – ЕСТЬ ВАРИАНТ КАКОЙ ЗАПУСТИТЬ АККУМУЛЯТОР В ШТАТНОМ РЕЖИМЕ?   Куда глянуть или новую плату купить ?
(С паяльником в дружбе, перепаянная дорожка – от исп древнего паяльника на даче, BMS и БП приходилось ремонтировать, но сейчас живу на даче и норм приборов и рабочего места нет)
Заранее спасибо !!!











Anat78 Дата: Суббота, 07.09.2024, 08:49 | Сообщение # 418

Администраторы

Anat78

Майор

  • Сообщений:7073
  • Репутация:59±
Anat78

Просто замените дохлые элементы на новые, плата не причем тут

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
liger22 Дата: Суббота, 07.09.2024, 10:05 | Сообщение # 419

Пользователи

liger22

Рядовой

  • Сообщений:4
  • Репутация:0±

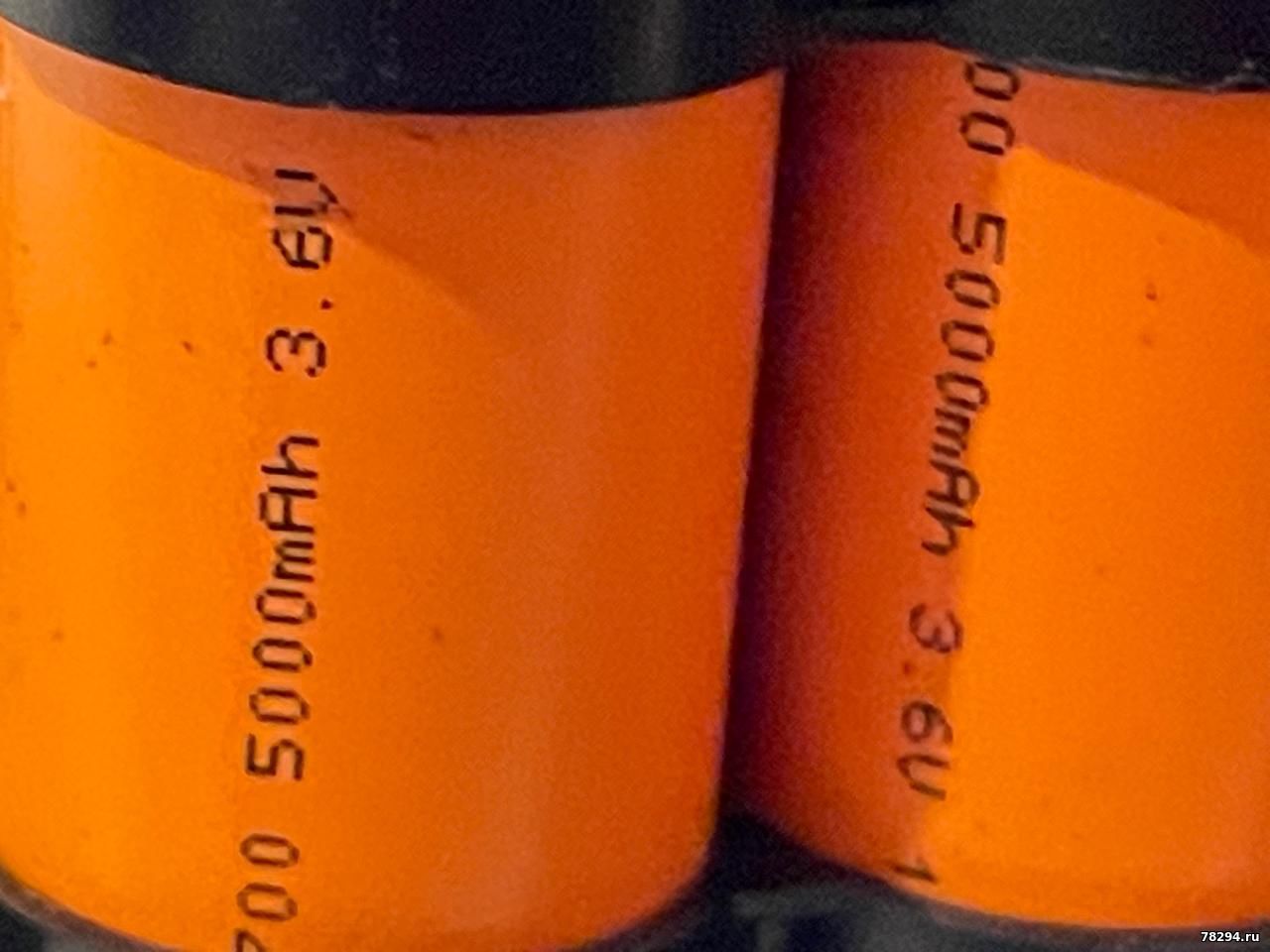

Так сопротивление у них внутреннее у обоих в этой паре в порядке.Я их из цепи вырезАл(откусывал лепестки сварочные), промерял. После запаял обратно.
Напряжение тоже не проседает ниже спецификаций (3,6V). Заряжаются отдельно без проблем на полную емкость(погонял 2 раза Аймаксом заряд-разряд).

Или все-таки купить пару элементов и заменить секцию(ячейку)? Эти элементы пока в продаже есть и плату не трогать ?
Anat78 Дата: Суббота, 07.09.2024, 10:53 | Сообщение # 420

Администраторы

Anat78

Майор

  • Сообщений:7073
  • Репутация:59±
Anat78

По вашим тестам как раз только эти два и живые
