Аккумулятор Makita BL1830 - reset сброс и полное описание
Anat78 Дата: Пятница, 26.04.2024, 22:08 | Сообщение # 361

Администраторы

Anat78

Майор

  • Сообщений:6634
  • Репутация:54±
Anat78

Заблокировался или поменяли неправильно

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
640904 Дата: Воскресенье, 28.04.2024, 20:13 | Сообщение # 362

Пользователи

640904

Рядовой

  • Сообщений:4
  • Репутация:0±

Спсб ! Напряжения на банках и выходе присутствуют....наверно, проще китайскую плату заряда впаять?
st029 Дата: Вторник, 30.04.2024, 19:20 | Сообщение # 363

Пользователи

st029

Рядовой

  • Сообщений:2
  • Репутация:0±

После переборки трёх аккумуляторов "Макита" 18В содержащих по 10шт. 18650 осталось приличная кучка исправных элементов. Решил собрать из них одну батарейку на 15шт 18650. Заказал вот такой корпус:
https://alli.pub/6y3p9m?erid=2SDnjd8qjCm



Кто в теме, поделитесь мнением, плата стоит нормальная или есть смысл плату заказать другую, более эффективную по возможным защитам?
Зарядные применяются: китайское с дисплеем, и вроде оригинальное Макита тоже с дисплеем.


Сообщение отредактировал st029 - Вторник, 30.04.2024, 19:22
Anat78 Дата: Вторник, 30.04.2024, 20:09 | Сообщение # 364

Администраторы

Anat78

Майор

  • Сообщений:6634
  • Репутация:54±
Anat78

Про ненадежность этой платы написано пару страниц назад
У оригинальных зарядных нет дисплея

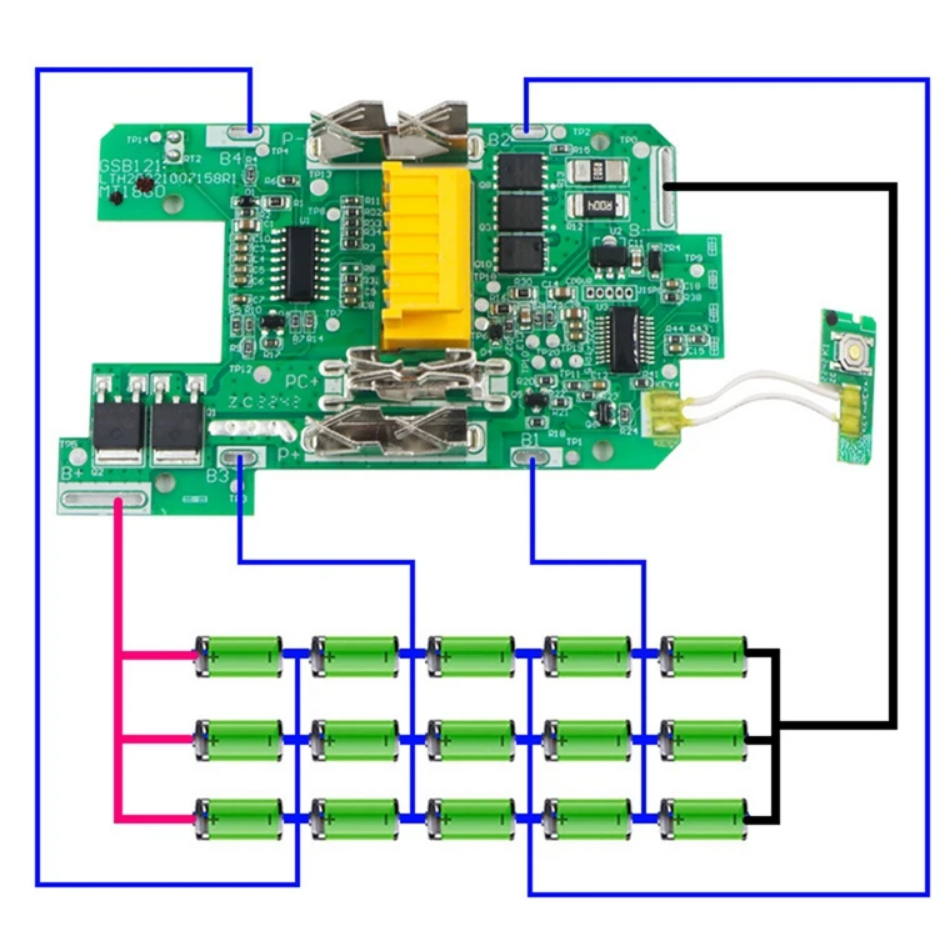

можете заказать такую плату например: https://alli.pub/6y3pgf?erid=2SDnjcvzARw


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
gluk_ Дата: Вторник, 30.04.2024, 20:55 | Сообщение # 365

Пользователи

gluk_

Рядовой

  • Сообщений:9
  • Репутация:0±

Цитата st029 ()
поделитесь мнением, плата стоит нормальная или есть смысл плату заказать другую
2 АКБ на данной плате прекрасно работают на УШМ, гайковёрте и перфораторе. заряжаются от оригинального быстрого ЗУ с уменьшенным до 4А током заряда.после нескольких циклов заряда-разряда сильного разбаланса по ячейкам не замечено.
защита по переразряду отрабатывает как положено.


Сообщение отредактировал gluk_ - Вторник, 30.04.2024, 22:04
st029 Дата: Вторник, 30.04.2024, 21:06 | Сообщение # 366

Пользователи

st029

Рядовой

  • Сообщений:2
  • Репутация:0±

Цитата Anat78 ()
У оригинальных зарядных нет дисплея
 Точно, оригинальное DC18RC не имеет дисплея. Не часто его вижу последнее время.
Рекомендованная Вами плата также может работать и с элементами 21700? Есть мысль собрать для перфоратора батарейку на 21700.
Anat78 Дата: Вторник, 30.04.2024, 21:28 | Сообщение # 367

Администраторы

Anat78

Майор

  • Сообщений:6634
  • Репутация:54±
Anat78

Цитата gluk_ ()
заряжаются от оригинального быстрого ЗУ с уменьшеным до 4А током заряда
уменьшенным...
Цитата st029 ()
может работать и с элементами 21700? Есть мысль собрать для перфоратора батарейку на 21700.
да. да


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
gluk_ Дата: Вторник, 30.04.2024, 22:05 | Сообщение # 368

Пользователи

gluk_

Рядовой

  • Сообщений:9
  • Репутация:0±

Цитата Anat78 ()
уменьшенным...
v
ricsin Дата: Четверг, 02.05.2024, 14:43 | Сообщение # 369

Пользователи

ricsin

Рядовой

  • Сообщений:5
  • Репутация:0±

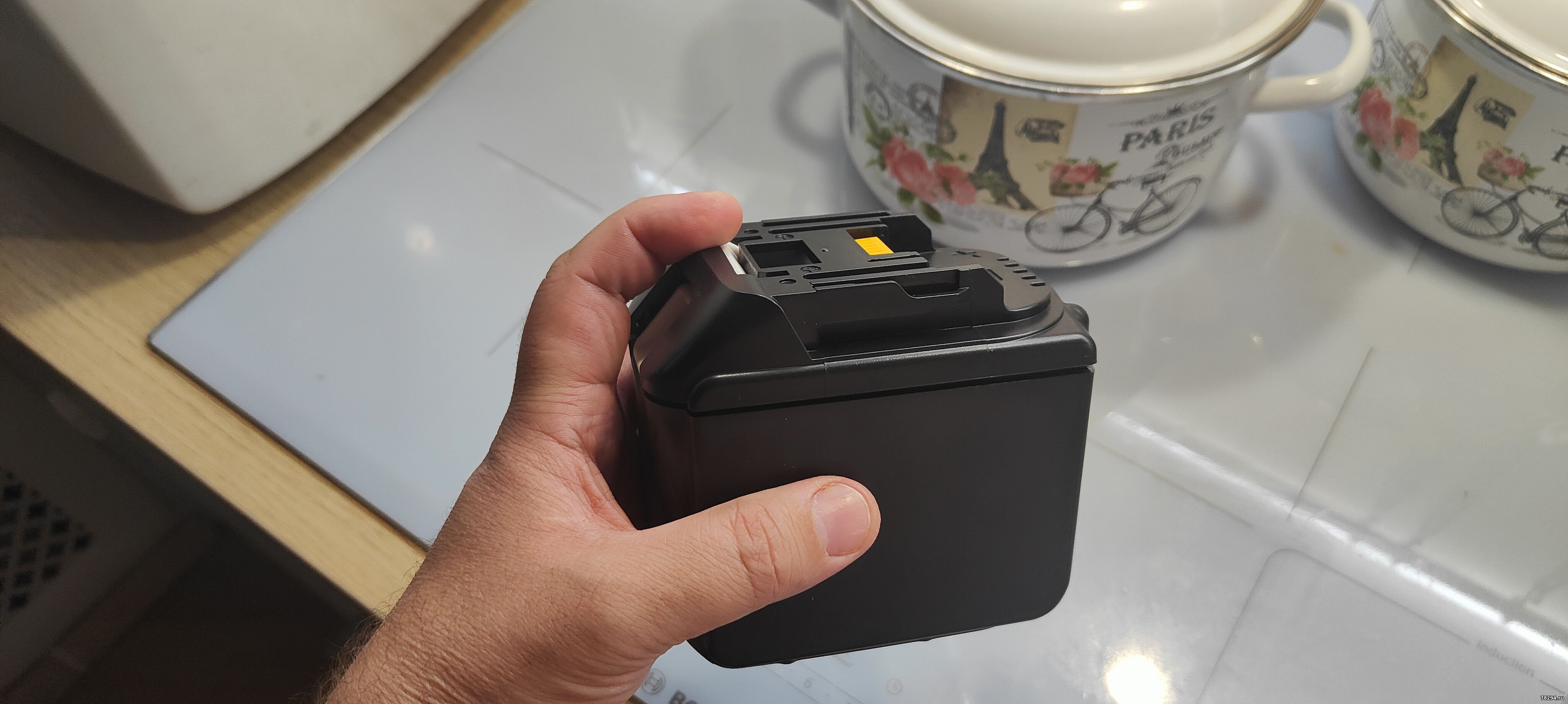

Всем привет. Купил вот такой корпус с платой балансировки.

https://alli.pub/6y6o9d?erid=2SDnje8FQTb

Не пойму почему не отключается по перезаряду.


При этом CM1251 на плате установлена.







Сообщение отредактировал ricsin - Четверг, 02.05.2024, 14:48
Anat78 Дата: Четверг, 02.05.2024, 14:47 | Сообщение # 370

Администраторы

Anat78

Майор

  • Сообщений:6634
  • Репутация:54±
Anat78

Потому что эта плата для оригинального зарядного макита, и с другими способами зарядки она не работает

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
ricsin Дата: Четверг, 02.05.2024, 15:03 | Сообщение # 371

Пользователи

ricsin

Рядовой

  • Сообщений:5
  • Репутация:0±

Цитата Anat78 ()
Потому что эта плата для оригинального зарядного макита, и с другими способами зарядки она не работает
Я думал над этим... Правильно ли я тогда понимаю, что CM1251 передаёт данные через какой то проц установленный так же на плате аккумулятора, а он в свою очередь передаёт данные в ЗУ Макиты и именно ЗУ отдаёт команду на отключение. Мне не понятно одно. ЗУ сама снимает напряжение или же она говорит плате на АКБ, чтобы он снял? Т.к. по заряду там есть ключ.
Anat78 Дата: Четверг, 02.05.2024, 22:28 | Сообщение # 372

Администраторы

Anat78

Майор

  • Сообщений:6634
  • Репутация:54±
Anat78

Цитата ricsin ()
Правильно ли я тогда понимаю, что CM1251 передаёт данные через какой то проц установленный так же на плате аккумулятора, а он в свою очередь передаёт данные в ЗУ Макиты и именно ЗУ отдаёт команду на отключение.
верно

Цитата ricsin ()
ЗУ сама снимает напряжение или же она говорит плате на АКБ, чтобы он снял? Т.к. по заряду там есть ключ.
акб передает сигнал в зарядное и зарядное отключается
Ключ да есть но он отключает заряд только по температуре


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
ricsin Дата: Пятница, 03.05.2024, 19:36 | Сообщение # 373

Пользователи

ricsin

Рядовой

  • Сообщений:5
  • Репутация:0±

Anat78, Огромное спасибо за пояснения. Теперь всё более менее понятно. А не знаете зачем там на плате ещё один ключ?

И ещё вопрос. Хочу собрать себе аккумулятор для электрокосы китайской. Рассматриваю пару вариантов:
15шт.*21700 c получением ёмкости аккумулятора 12-15Ач

https://alli.pub/6y6c4g?

Либо 20шт.*18650 с ёмкостью порядка 10Ач.

https://alli.pub/6y6c4g?

В первом варианте ёмкость будет больше, габариты возможно так же будут больше и токи снимаемые с каждого АКБ будут побольше. Во втором варианте вроде как из минусов меньшая ёмкость, но аккумуляторы чуть дешевле и токи на них будут поменьше.
ricsin Дата: Пятница, 03.05.2024, 20:06 | Сообщение # 374

Пользователи

ricsin

Рядовой

  • Сообщений:5
  • Репутация:0±

Цитата Anat78 ()
Потому что эта плата для оригинального зарядного макита, и с другими способами зарядки она не работает

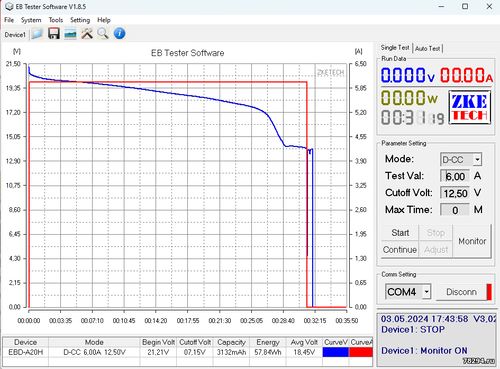

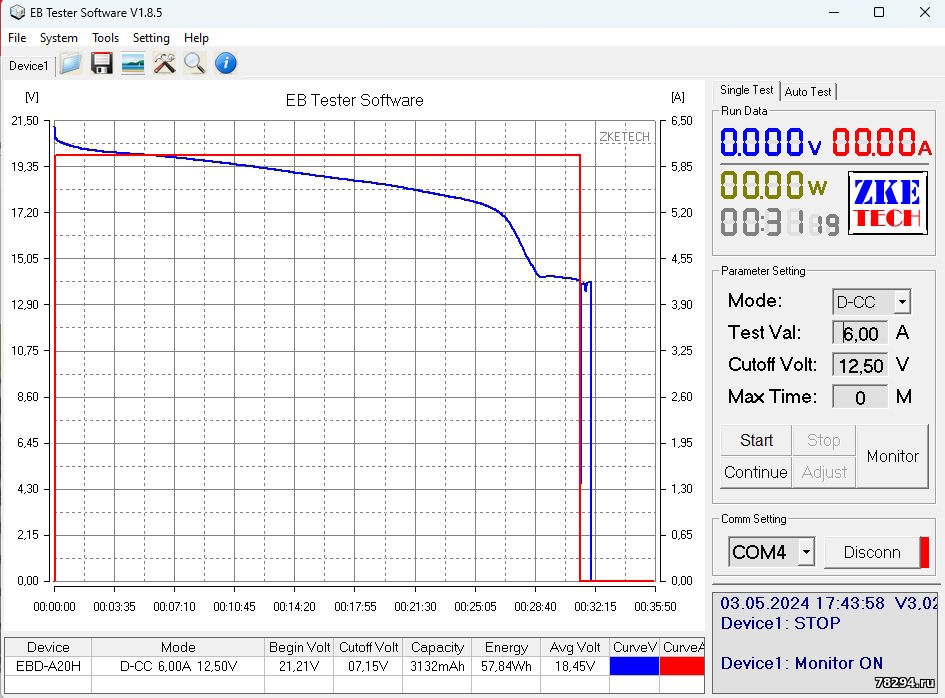

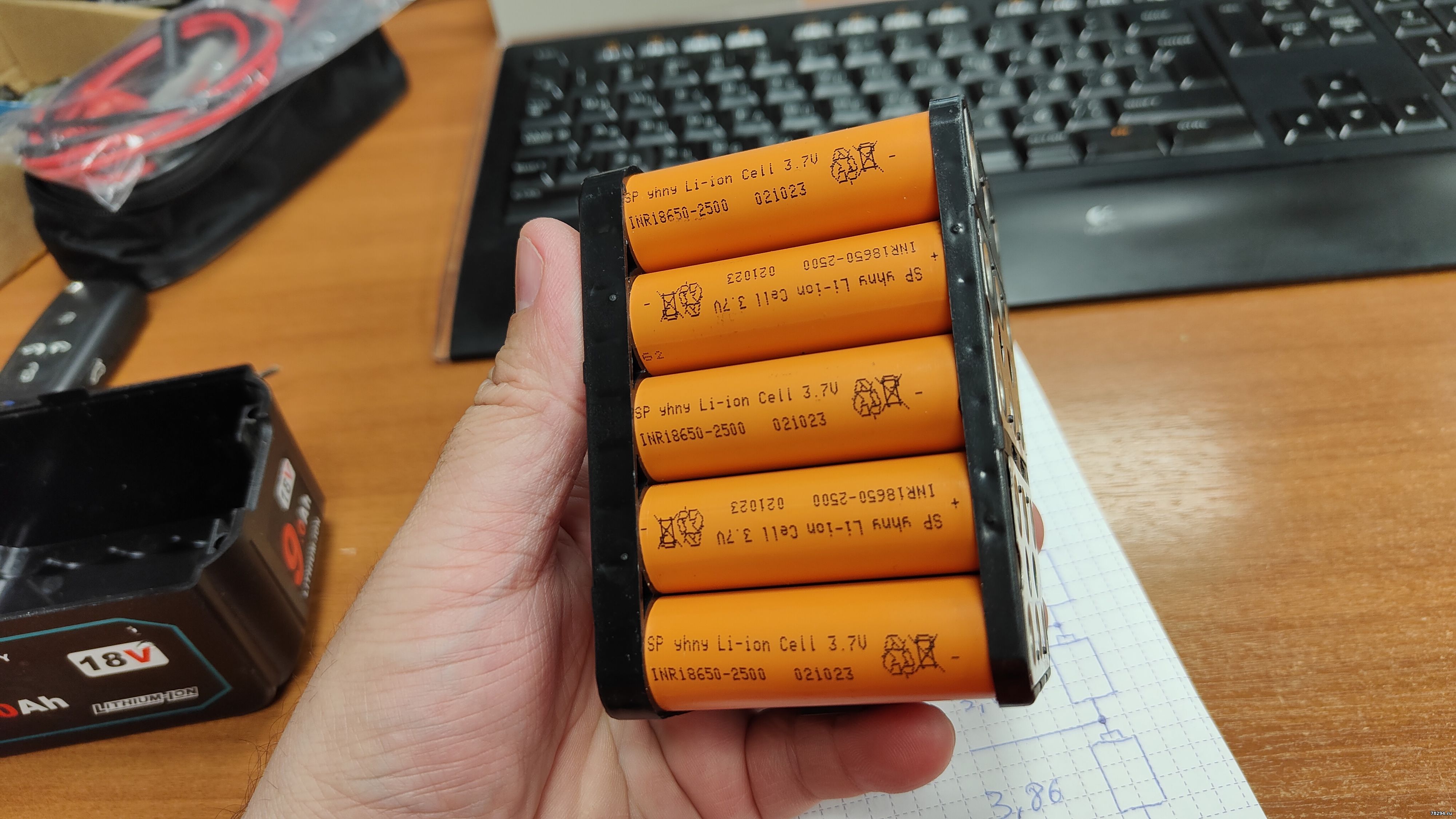

В общем поломал аккумулятор. Решил EBD-A20H разрядить током 6 ампер до напряжения 12.5 вольт.

Но вышло вот так... Одно из звеньев обвалилось до 0.5 вольта smile


Сообщение отредактировал ricsin - Пятница, 03.05.2024, 20:06
Anat78 Дата: Суббота, 04.05.2024, 08:46 | Сообщение # 375

Администраторы

Anat78

Майор

  • Сообщений:6634
  • Репутация:54±
Anat78

Цитата ricsin ()
А не знаете зачем там на плате ещё один ключ?

там еще 2 ключа, один вроде вообще не подключен (надо смотреть обратную сторону), второй как бы подключен на разьем только вот там резистор не впаян на плату так что тоже бесполезен


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
locky76 Дата: Четверг, 23.05.2024, 15:56 | Сообщение # 376

Пользователи

locky76

Рядовой

  • Сообщений:3
  • Репутация:0±

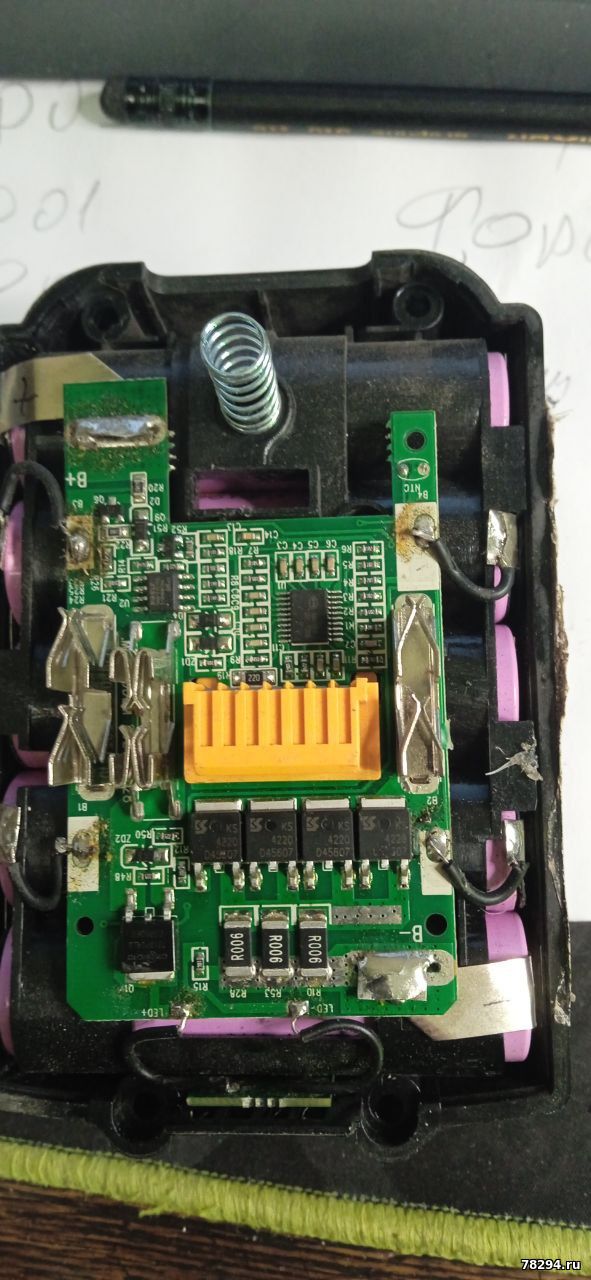

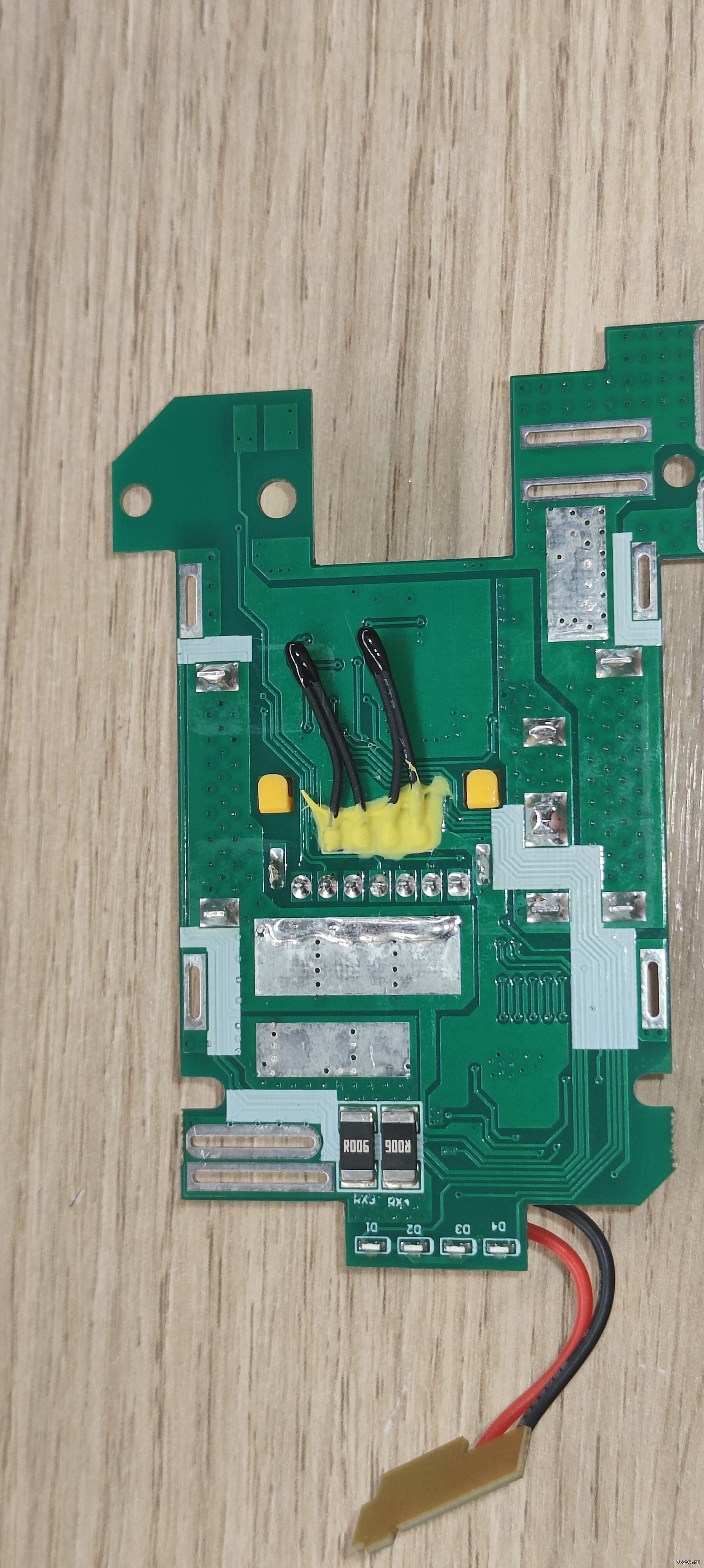

Добрый день!Есть два аккума собранные на платах как на фото:
.
И с ними вылезло две проблемы:
1. Срабатывание защиты по току, но здесь я уже нашел методы лечения, да и не сильно напрягает это.
2. Что оригинальная макитовская зарядка, что китайские клоны заряжают эти батареи только до 18.8в
Может кто подскажет как со второй проблемой бороться?
Anat78 Дата: Четверг, 23.05.2024, 16:50 | Сообщение # 377

Администраторы

Anat78

Майор

  • Сообщений:6634
  • Репутация:54±
Anat78

2 - заменить контроллер батареи

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
locky76 Дата: Четверг, 23.05.2024, 18:09 | Сообщение # 378

Пользователи

locky76

Рядовой

  • Сообщений:3
  • Репутация:0±

Цитата Anat78 ()
2 - заменить контроллер батареи
Спасибо за быстрый ответ!Но вопросов стало побольше  smile

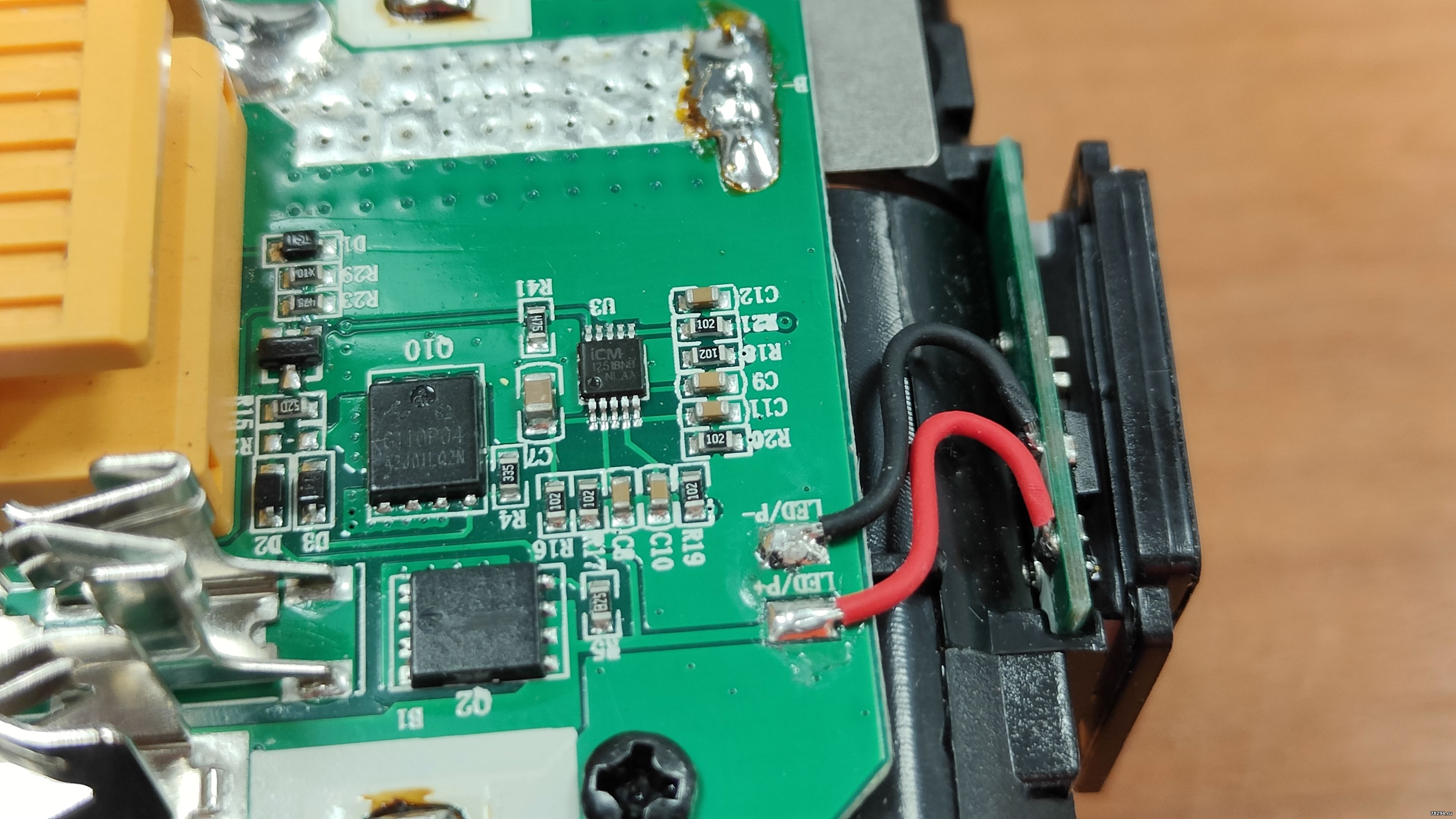

На плате у меня вот это стоит:

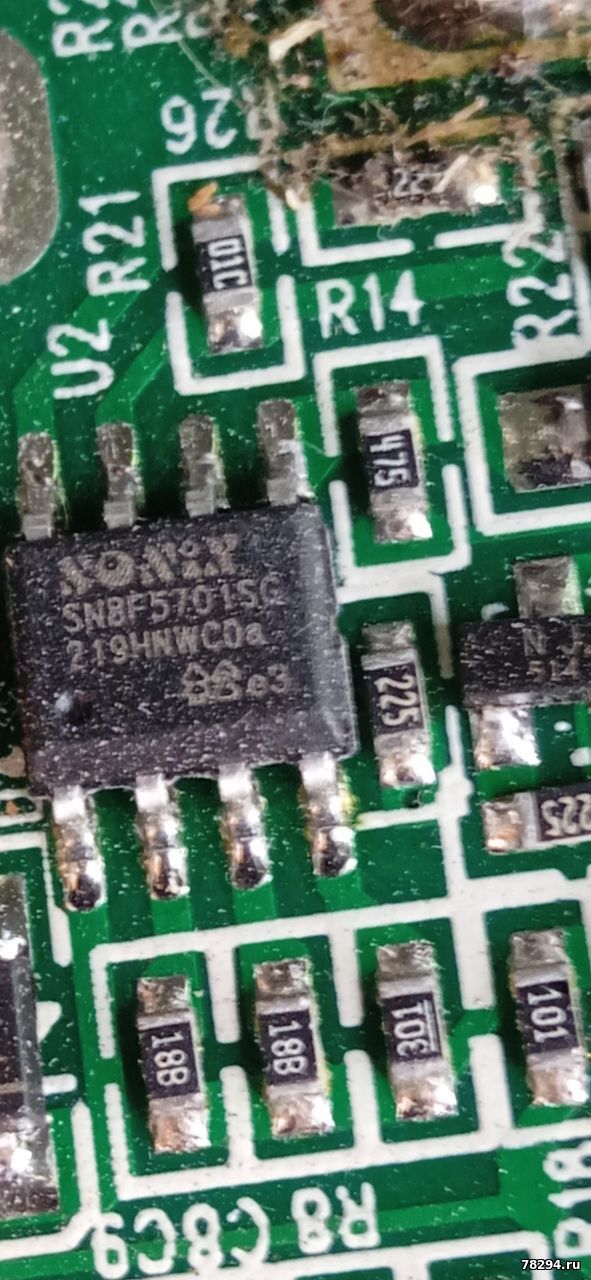

И неопознанная  уже опознанная мелочь:


Я так предполагаю речь идет о микроконтроллере что на фото выше, если да, сразу вопрос -его надо программировать?
Anat78 Дата: Пятница, 24.05.2024, 00:09 | Сообщение # 379

Администраторы

Anat78

Майор

  • Сообщений:6634
  • Репутация:54±
Anat78

Да в нем прошивка взаимодействия с зарядным

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
ricsin Дата: Воскресенье, 26.05.2024, 01:45 | Сообщение # 380

Пользователи

ricsin

Рядовой

  • Сообщений:5
  • Репутация:0±

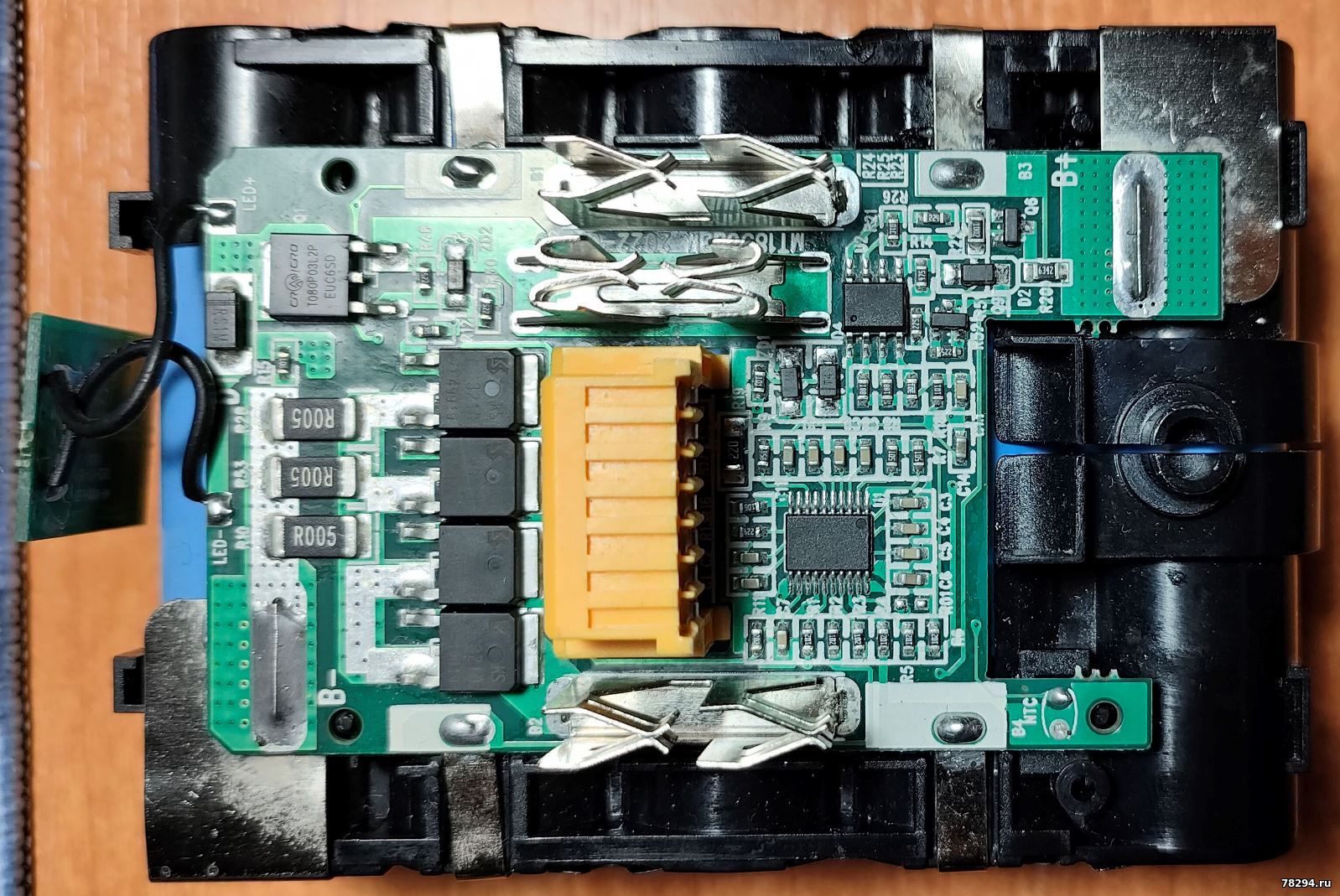

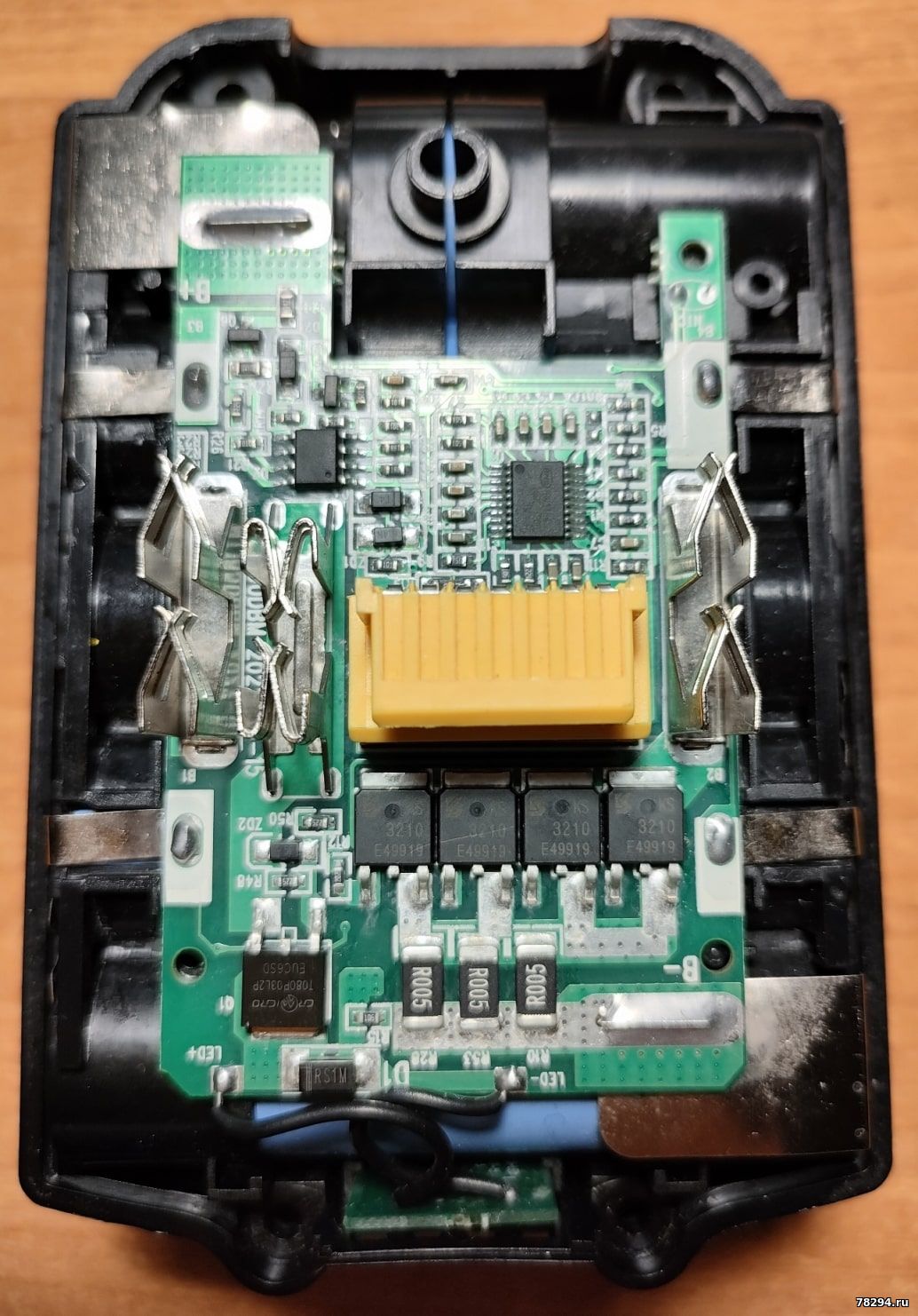

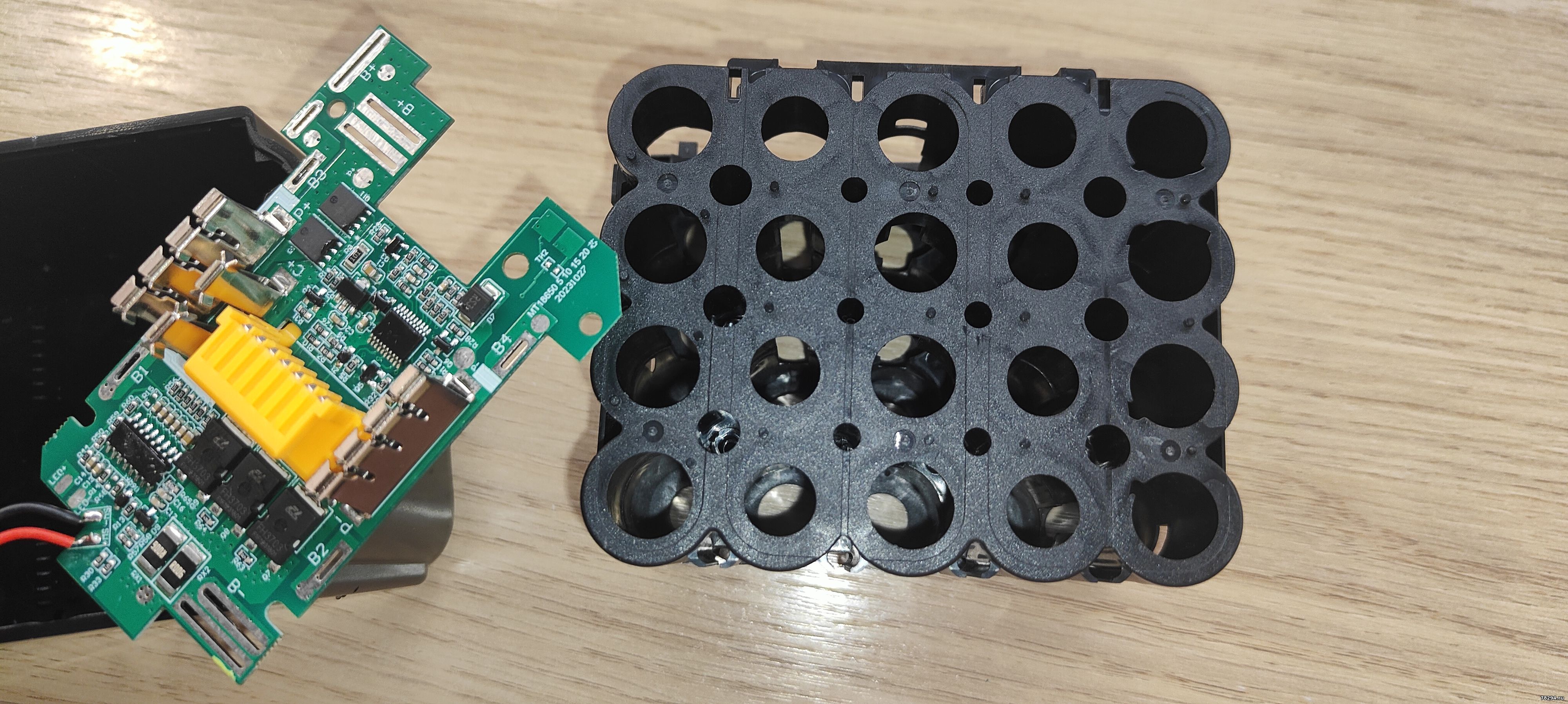

Уважаемые гуру. Купил себе вот такой корпус с контроллером батареи. Хорошая вещь? Зачем мощные резисторы? Балансировка?
Вроде её тут нет. Будет работать с оригинальным зарядным.











Сообщение отредактировал ricsin - Воскресенье, 26.05.2024, 01:47
Anat78 Дата: Воскресенье, 26.05.2024, 09:12 | Сообщение # 381

Администраторы

Anat78

Майор

  • Сообщений:6634
  • Репутация:54±
Anat78

R006 просто токовые шунты для контроля тока
Да заряжается родным зарядным Макита


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
zzdavletov18 Дата: Среда, 29.05.2024, 02:47 | Сообщение # 382

Пользователи

zzdavletov18

Рядовой

  • Сообщений:1
  • Репутация:0±

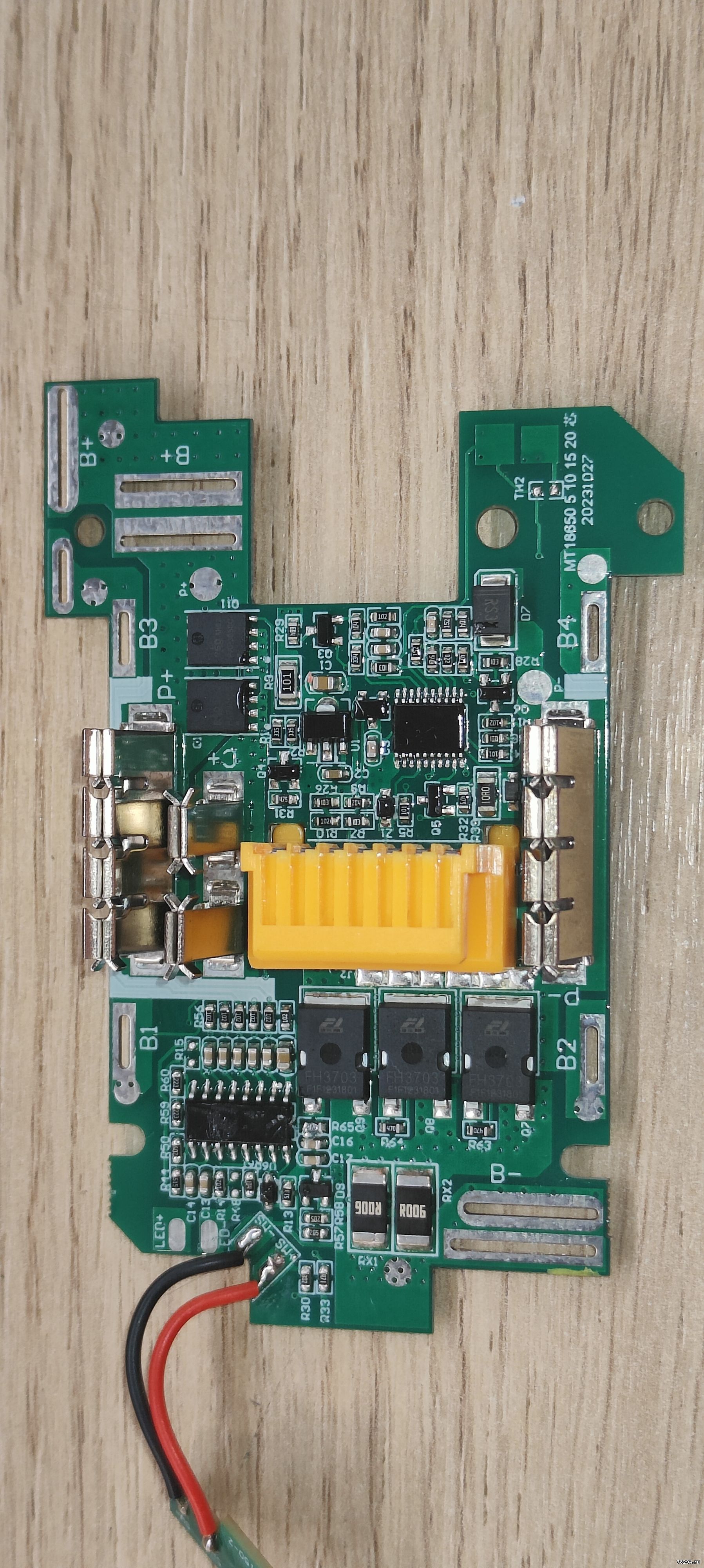

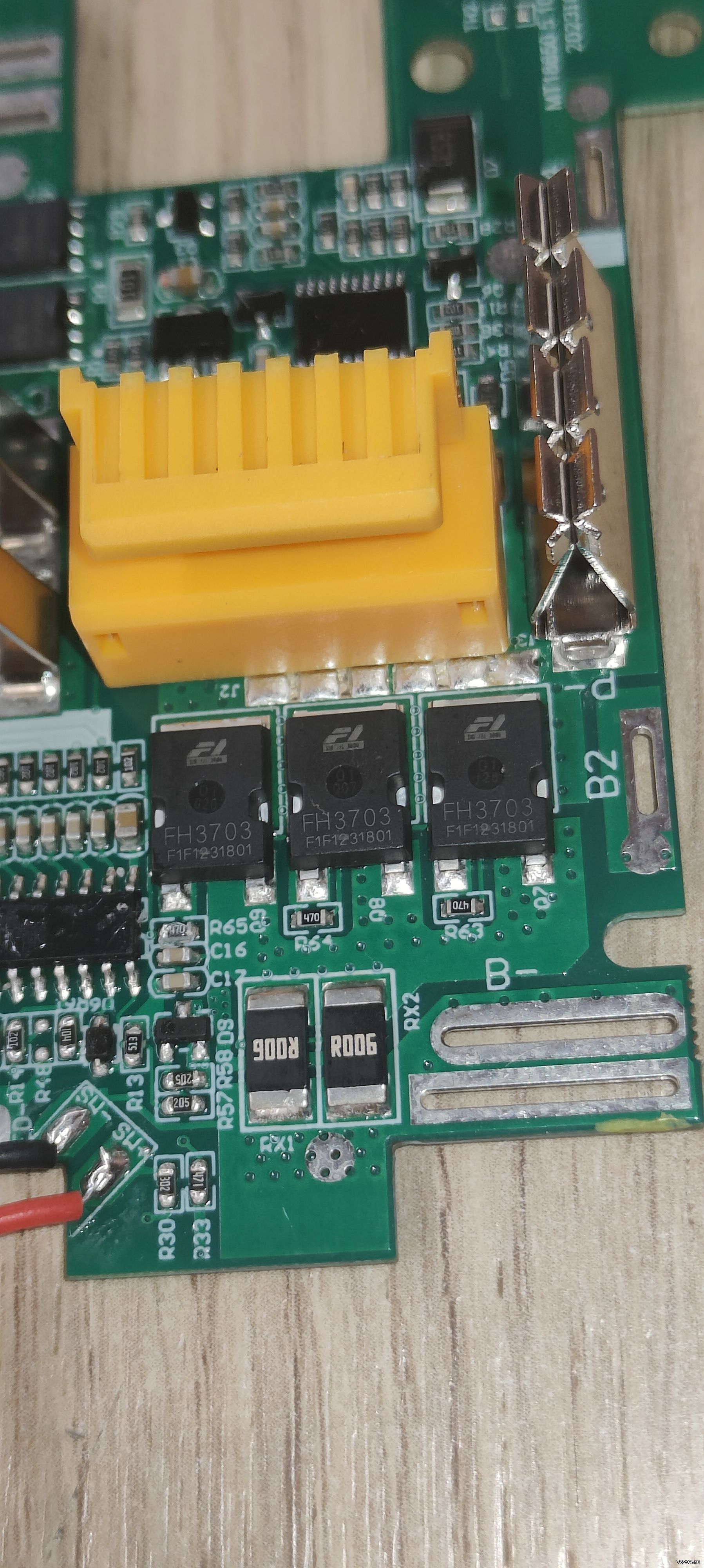

Доброго времени суток форумчане, в наличии АКБ на такой плате: проблема с зарядкой на оригинальной 18sd, не видит АКБ, постоянно моргает зелёным индикатором, до этого заряжался без проблем. Предыстория такая, АКБ ушел сильно ниже 15в тк работали на щеточном инструменте, после этого был заряжен на аймаксе, на ячейках 3,98в, Эл. Инструмент работает без проблем. Подскажите куда копать?
вот ссылка на плату, что установлена в АКБ:
https://alii.pub/6yrq3v?erid=2SDnjcF9yr9





Проверил есть ещё 2 Китай АКБ, заряжает их без проблем зарядное.


Сообщение отредактировал zzdavletov18 - Среда, 29.05.2024, 02:52
Anat78 Дата: Среда, 29.05.2024, 13:41 | Сообщение # 383

Администраторы

Anat78

Майор

  • Сообщений:6634
  • Репутация:54±
Anat78

Значит неисправен контроллер АКБ или транзистор управления зарядом

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
locky76 Дата: Вторник, 04.06.2024, 00:59 | Сообщение # 384

Пользователи

locky76

Рядовой

  • Сообщений:3
  • Репутация:0±

Или не пропай желтого разъема, у меня такая плата попадалась.
BlackSea Дата: Суббота, 15.06.2024, 12:59 | Сообщение # 385

Пользователи

BlackSea

Рядовой

  • Сообщений:1
  • Репутация:0±

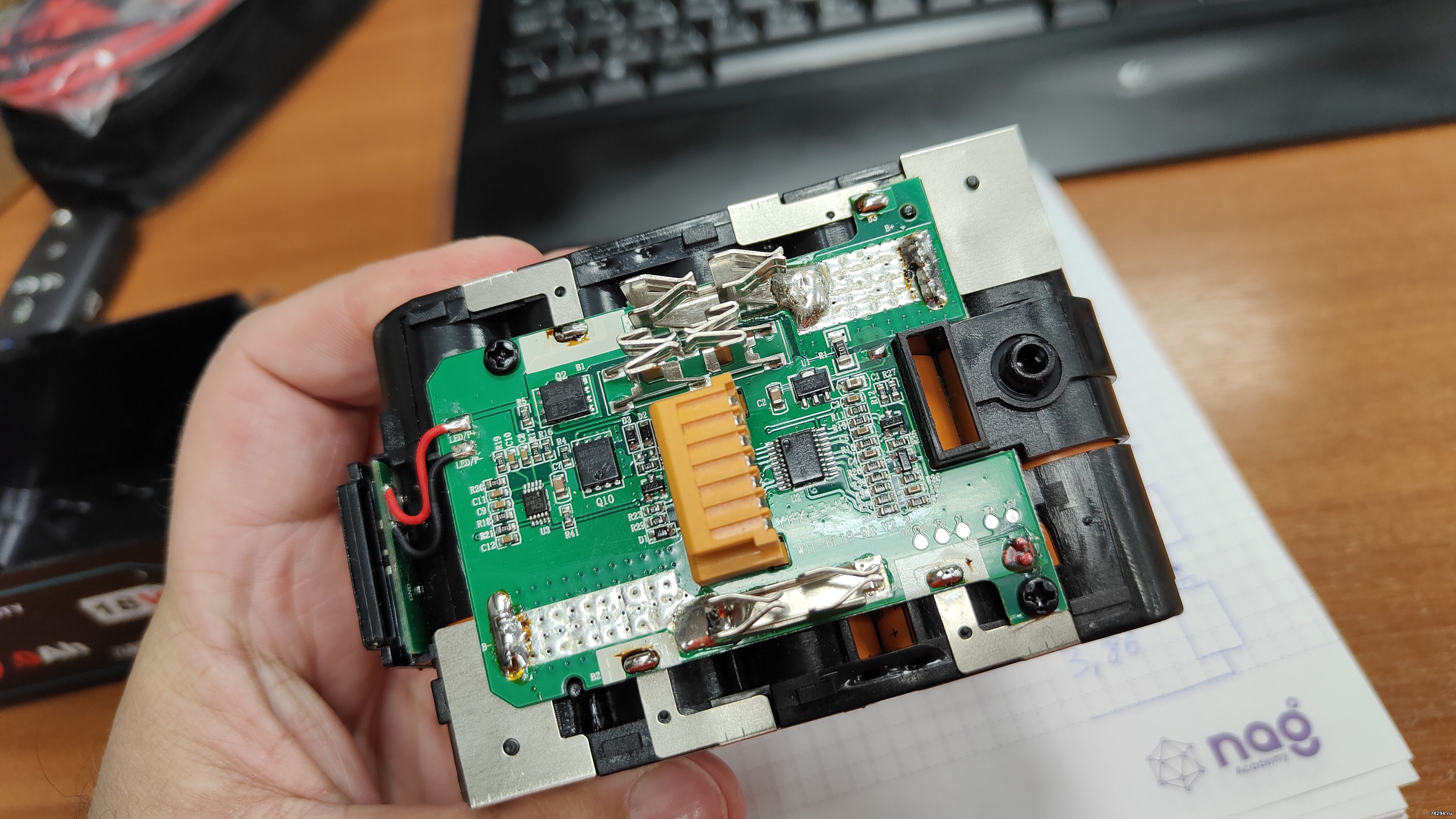

Добрый день! АКБ bl1850b 5 а.ч. 5s, оригинал. Потерял емкость, не в блоке. Вопрос, есть смысл на родной контроллер ставить новые 18650 или брать китайплату сразу? Если имеет смысл, то разборка от "+" к "-" и сборка в обратной последовательности?

Цитата Anat78 ()
Какая версия платы стоит?

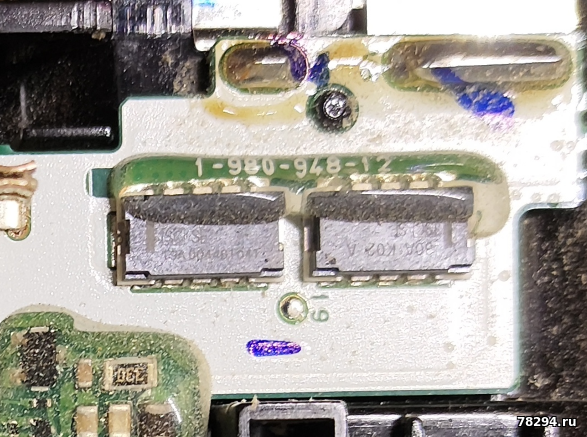

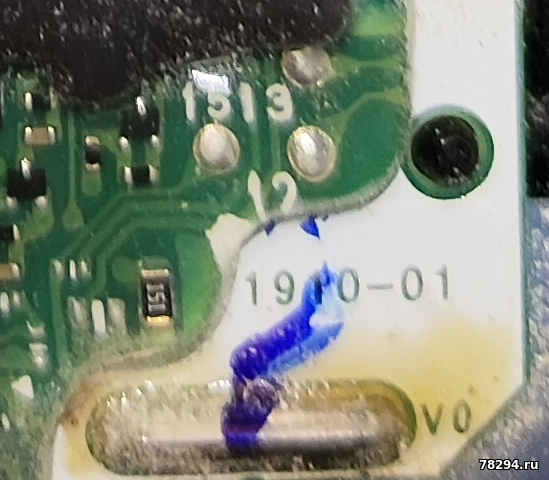

в одном углу 1910-01в другом 1-980-948-12
которая из них маркировка платы





Сообщение отредактировал BlackSea - Суббота, 15.06.2024, 14:45
boow Дата: Воскресенье, 16.06.2024, 02:55 | Сообщение # 386

Пользователи

boow

Рядовой

  • Сообщений:2
  • Репутация:0±

Здравствуйте.

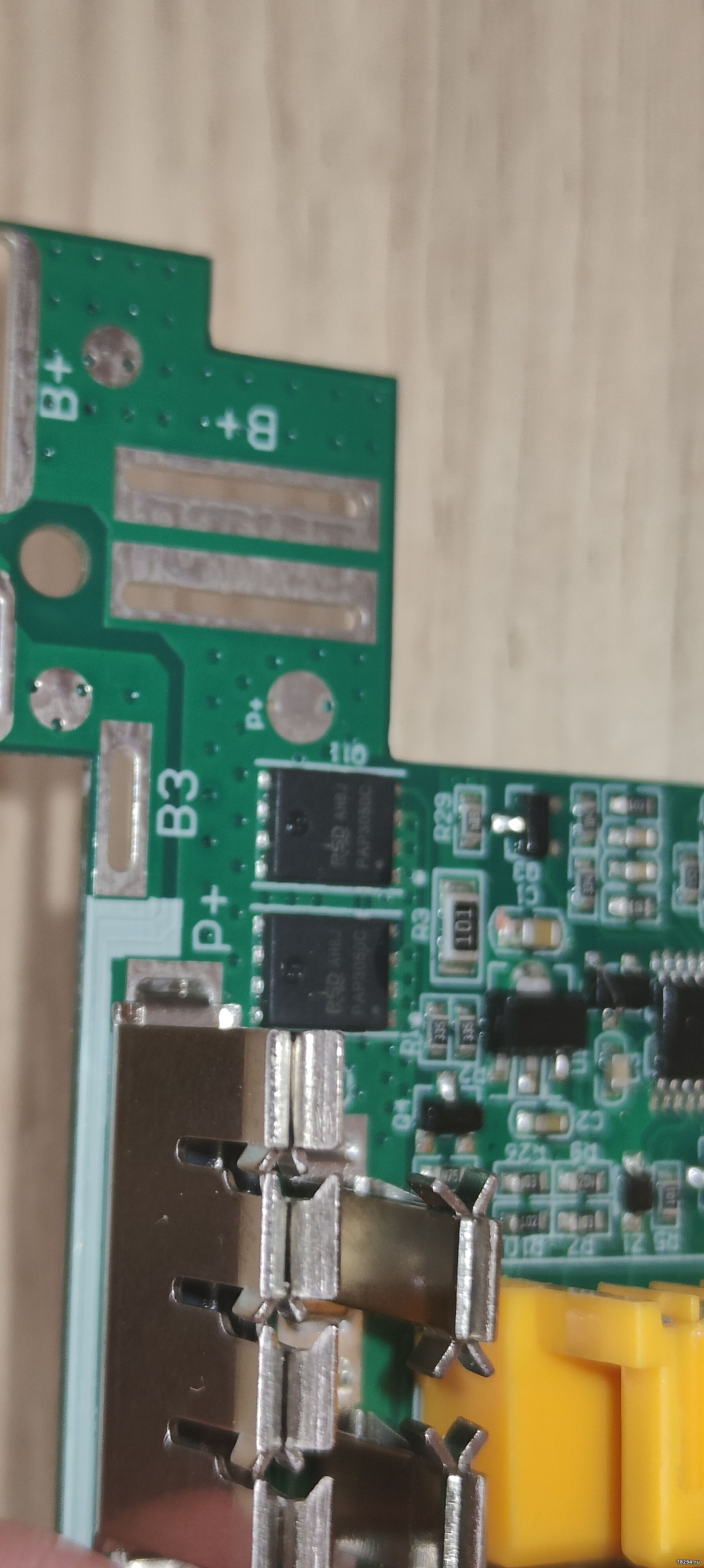

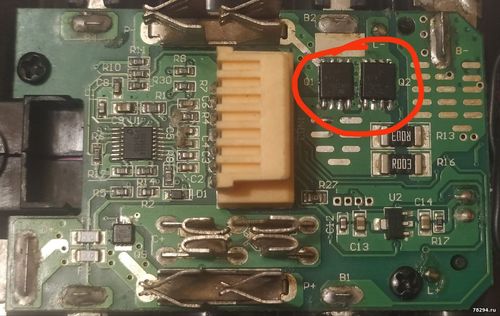

У меня в 2-х китайских батареях, под долгой нагрузкой, два транзистора Ncep40T13GU "оборвали" минус на вывод.

Перепаял их, но цепь не восстановил. В чём может быть подвох?

Перепаял без обесточивания платы.
Транзисторы заказал через Авито. Внешне они без криминала на левак.



Сообщение отредактировал boow - Воскресенье, 16.06.2024, 03:17
Anat78 Дата: Воскресенье, 16.06.2024, 09:12 | Сообщение # 387

Администраторы

Anat78

Майор

  • Сообщений:6634
  • Репутация:54±
Anat78

нет такую плату не перезапустите сами

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
boow Дата: Воскресенье, 16.06.2024, 15:44 | Сообщение # 388

Пользователи

boow

Рядовой

  • Сообщений:2
  • Репутация:0±

Цитата Anat78 ()
нет такую плату не перезапустите сами
эх, жаль.
вы в этой теме советуете вот такую плату - https://alii.pub/6z7g3i?erid=2SDnjdtwHow

она ещё актуальна по вашему мнению? выдержит нагрузку макитовского рубанка ?

и если не секрет, что не так с этими платами, они под выброс ?


Сообщение отредактировал boow - Воскресенье, 16.06.2024, 19:15
Anat78 Дата: Воскресенье, 16.06.2024, 20:43 | Сообщение # 389

Администраторы

Anat78

Майор

  • Сообщений:6634
  • Репутация:54±
Anat78

да норм

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
kurtkrugloe5399 Дата: Понедельник, 24.06.2024, 11:12 | Сообщение # 390

Пользователи

kurtkrugloe5399

Рядовой

  • Сообщений:3
  • Репутация:0±

https://youtu.be/T68sEgWwvk?si=UAiltytf0GADb-Ok
