Переделка аккумуляторов макита на литий 12, 14,4, 18В
Anat78 Дата: Среда, 23.03.2022, 16:31 | Сообщение # 31

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Еще сделал батареи и отправил ремкомлекты:





18вольт 4ач на 21700:



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 04.04.2022, 15:19 | Сообщение # 32

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

еще сделал:







78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 19.05.2022, 16:54 | Сообщение # 33

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Еще 1 акб 18 вольт сделал на 4ач, установка ремкомплекта на элементах 21700



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
evgen059 Дата: Вторник, 14.06.2022, 08:07 | Сообщение # 34

Пользователи

evgen059

Рядовой

  • Сообщений:7
  • Репутация:0±

Здравствуйте, не подскажете, в корпус
РА12 влезет сборка из 3 21700? И какие сейчас с али можно брать? Спасибо.
Anat78 Дата: Вторник, 14.06.2022, 09:42 | Сообщение # 35

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

не входит

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 07.07.2022, 16:39 | Сообщение # 36

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

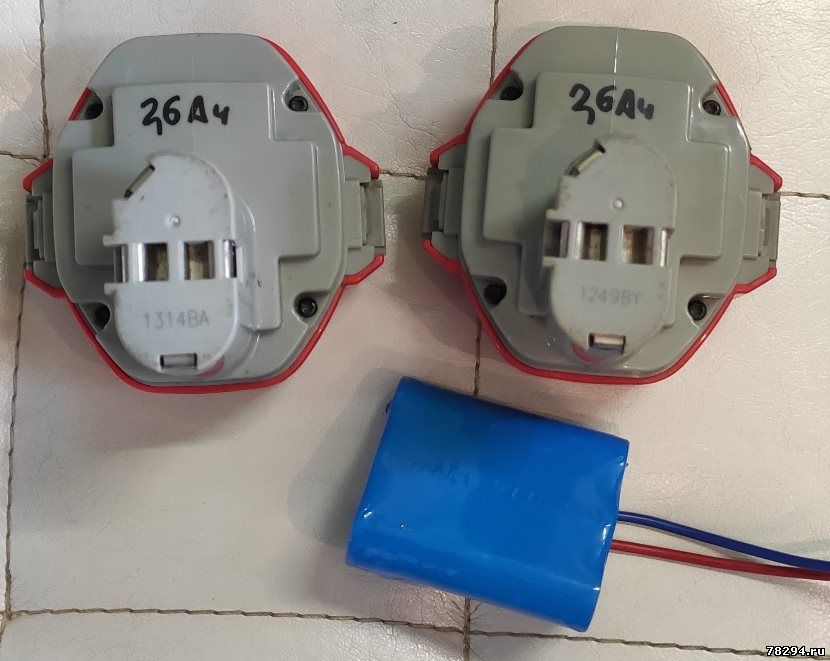

Сделал макиту 9,6вольт на 2,6ач

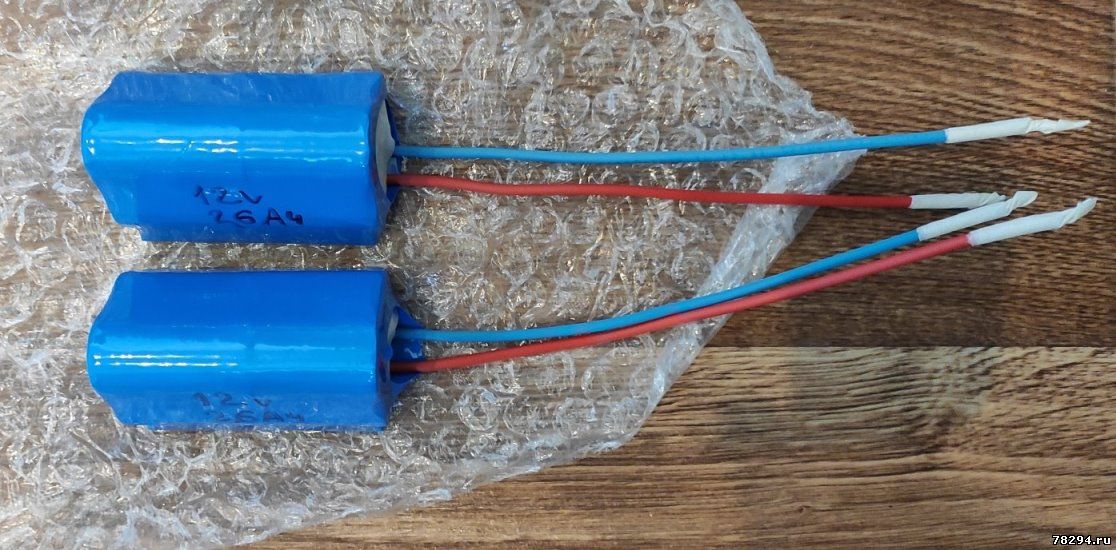

И отправил ремкомплекты на 12 вольт заказчикам:

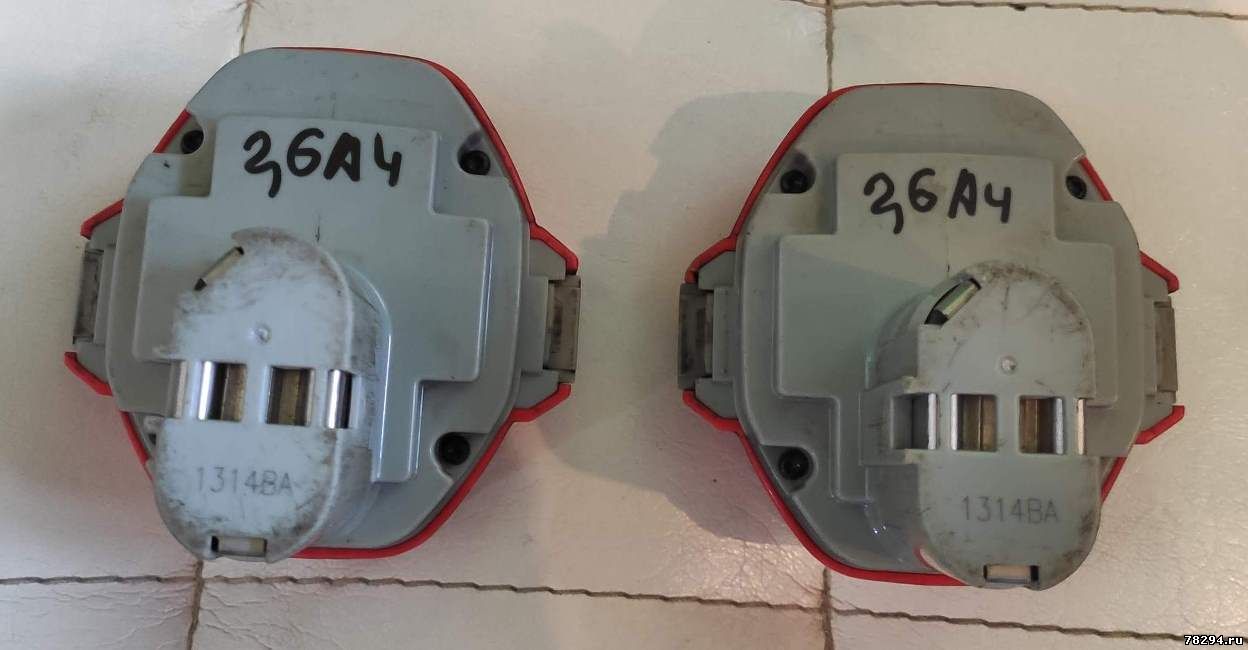

И куча акб готовых:











78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 22.07.2022, 15:41 | Сообщение # 37

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

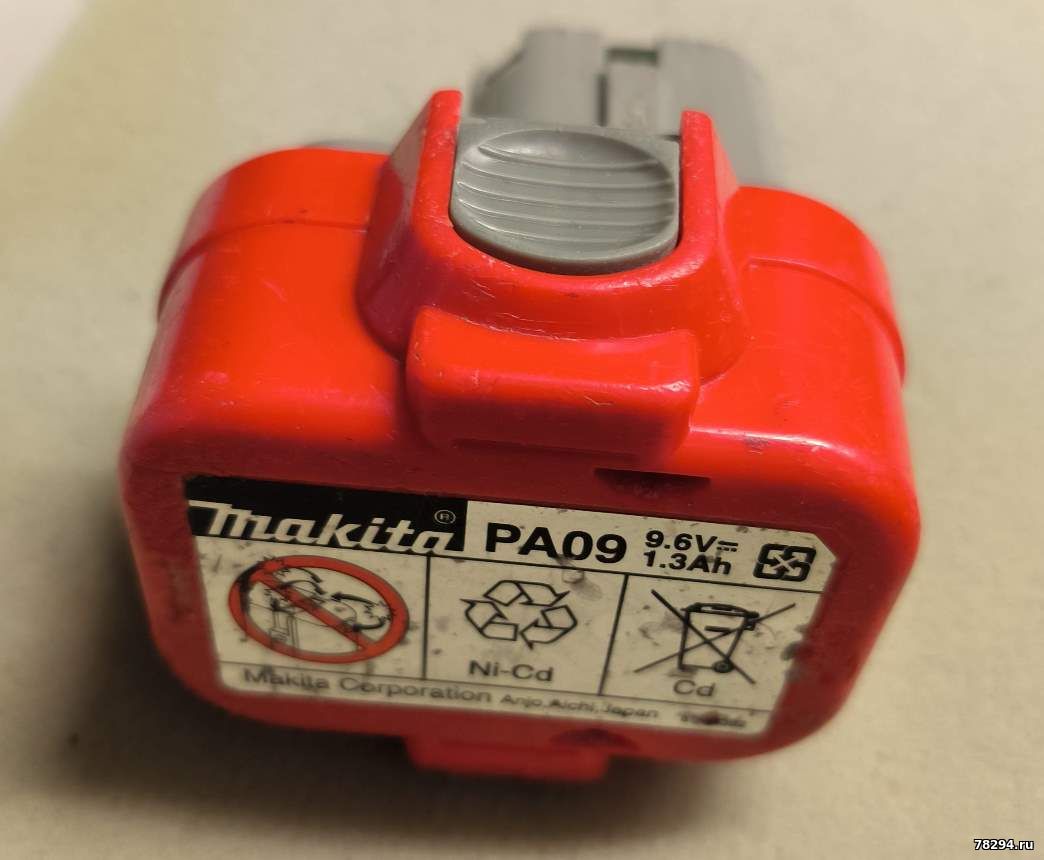

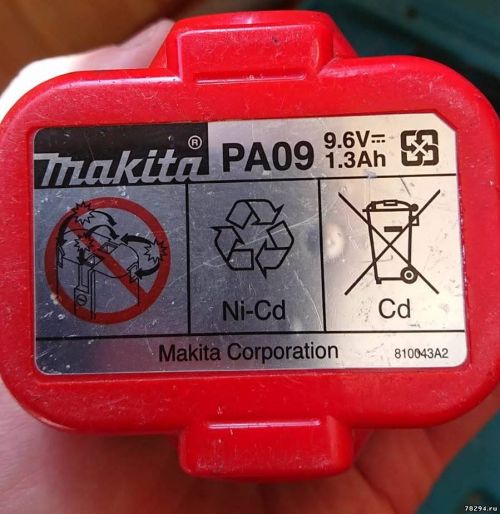

Еще сделал один комплект заказчику с индикаторами заряда батареи PA09 на 9,6 вольт :

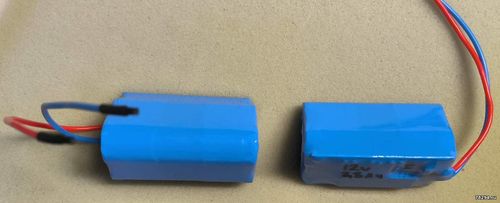

Ремонт PA12 на 12 вольт 2,6ач:





И ремонт PA14 на 14,4 вольт 2,6ач:





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 11.10.2022, 10:23 | Сообщение # 38

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Еще выполнено:



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
bvale Дата: Воскресенье, 30.10.2022, 21:59 | Сообщение # 39

Пользователи

bvale

Рядовой

  • Сообщений:11
  • Репутация:0±

Для 7,2 вольта макеты делаете?
Anat78 Дата: Воскресенье, 30.10.2022, 22:05 | Сообщение # 40

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

да в наличии на 2,6ач всегда!
1200р


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 24.11.2022, 10:03 | Сообщение # 41

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

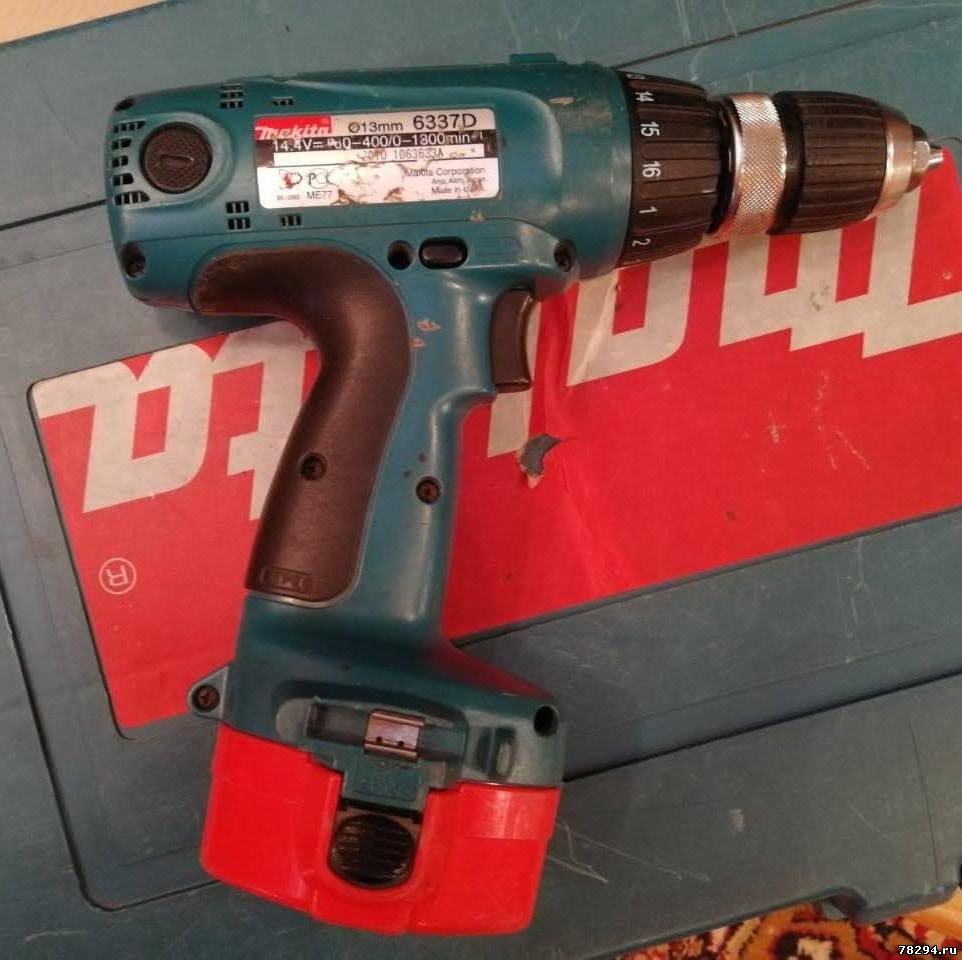

Для такого винтоверта Макита новая батарея 12в 2,6ач:



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 29.12.2022, 15:47 | Сообщение # 42

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Переделка аккумуляторов Макита 18в никель-кадмий на литий 5 ач:



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 31.03.2023, 15:32 | Сообщение # 43

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Еще пара акб:





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 25.08.2023, 10:47 | Сообщение # 44

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78











Акб заряжаются от родного зарядного всегда:





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
korobchenok Дата: Пятница, 10.11.2023, 16:34 | Сообщение # 45

Пользователи

korobchenok

Рядовой

  • Сообщений:20
  • Репутация:0±

Мой опыт переделки никеля на литий 12 вольт
Вскрытие заклеенных наглухо оригинальных макитовских аккумуляторов было при помощи широкой стамески, энного количества терпения, времени и немного непечатных слов в адрес тех кто заклеил по кругу эти аккумуляторы.
Наконец-то вскрыт



В теме советовали оставить 2 никелевых аккумулятора приваренных непосредственно к контактам разъема, но я их удалил.



Затем дреммелем убрал все повторяющие форму никелевых аккумуляторов пластмассовые направляющие в корпусе. Литиевые аккумуляторы сварены, все комплектующие готовы к сборке



Меня могут спросить - а почему я применяю именно эту BMS? Она ведь избыточна по току!!!Отвечаю по порядку:
Во первых, потому что я в свое время купил десяток таких 3S BMS и цена одной по кругу вместе с доставкой была всего 150р. То есть это то что есть в наличии.
Во вторых, мне эта BMS нравится своей универсальностью. Относительно конечно, но купленные мной 3S BMS элементарно переделываются в 4S и 5S буквально парой взмахов паяльника. Братья-китайцы по сути сделали весьма универсальную BMS с отличными возможностями. Все прелести этой BMS отлично расписаны на пример в http://www.78294.ru/forum/23-779-1 и повторяться не стоит. Еще бы был конфигурационный резистор которым можно было эту BMS с LiIon на LiFePo4 переводить и цены бы ей не было! Но чего нет того нет...

Далее припаиваем силовые провода к контактам разъема
Провод силиконовый, 14AWG




Разъем вставляем обратно в корпус, и фиксируем там любым способом. Я лично использовал "импортную эпоксидку" Poxipol



Припаиваем контакт -С BMS к силовому проводу разъема по минусу, силовой провод разъема по плюсу прямо к аккумулятору, минус аккумулятора к -B тем же 14AWG, и тонкими примерно 0,3 квадрата проводами соответствующие точки аккумуляторной сборки с B3, B4 и B+. На нижнюю часть аккумуляторной сборки приклеил двухсторонний скотч



Устанавливаем "конструктив" в нижнюю часть корпуса
Далее подключаем аккумулятор в все еще разобранном виде к источнику CC-CV с максимальным напряжением 12,6 вольта и током ограниченным 2,3A

Начало зарядки



Процесс зарядки закончен



Сообщение отредактировал korobchenok - Пятница, 10.11.2023, 16:36
korobchenok Дата: Пятница, 10.11.2023, 17:39 | Сообщение # 46

Пользователи

korobchenok

Рядовой

  • Сообщений:20
  • Репутация:0±

Проверяем напряжение на аккумуляторе в целом и отдельных элементах









Сбалансировано конечно не идеально, но вполне прилично

Окончательная сборка аккумуляторов. Датчик температуры приклеивается к корпусу одного из элементов посредством тканевой изоленты, на короткую сторону корпуса наносится 2 капли суперклея, на длинную три, и корпус склеивается. Для того чтобы не разваливался сам по себе такого количества точек склеивания вполне достаточно, и не трудно будет разобрать в случае чего.
Устанавливаем собранный аккумулятор в шуруповерт и проверяем.
Все работает отлично!


Сообщение отредактировал korobchenok - Пятница, 10.11.2023, 18:12
Anat78 Дата: Пятница, 10.11.2023, 19:14 | Сообщение # 47

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Цитата korobchenok ()
Еще бы был конфигурационный резистор которым можно было эту BMS с LiIon на LiFePo4 переводить и цены бы ей не было! Но чего нет того нет...
такое возможно только заменой самого контроллера


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
korobchenok Дата: Суббота, 11.11.2023, 04:04 | Сообщение # 48

Пользователи

korobchenok

Рядовой

  • Сообщений:20
  • Репутация:0±

Цитата Anat78 ()
такое возможно только заменой самого контроллера
Я в курсе!  cool  Китайцы из BYD Electronic десяток версий этой BM3451 нарожали, из которых под лиферы всего две - одна с балансом другая без. Остальные под литий-ион. И от меня ускользает сакральный смысл этого разнообразия.
Anat78 Дата: Суббота, 11.11.2023, 11:00 | Сообщение # 49

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Просто литиевые АКБ бывают тоже с разной химией и им требуется разное напряжение заряда разряда и защит

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
korobchenok Дата: Вторник, 14.11.2023, 02:35 | Сообщение # 50

Пользователи

korobchenok

Рядовой

  • Сообщений:20
  • Репутация:0±

В сообщении http://www.78294.ru/forum/129-256-7195-16-1639482172 очень симпатичные индикаторы зарядки. Не подскажете где брали?

Добавлено (14.11.2023, 02:40)
---------------------------------------------

Цитата Anat78 ()
Просто литиевые АКБ бывают тоже с разной химией и им требуется разное напряжение заряда разряда и защит
Если бы дядюшки Ляо еще на свои поделки документацию нормальную давали то да, смысл есть. А так как в старом анекдоте: На заборе слово из трех букв написано, а за забором то дрова лежат!
Anat78 Дата: Вторник, 14.11.2023, 07:30 | Сообщение # 51

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Индикаторы заряда: https://alli.pub/6tpikf?erid=2SDnjdBPUCg



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
korobchenok Дата: Среда, 22.11.2023, 20:04 | Сообщение # 52

Пользователи

korobchenok

Рядовой

  • Сообщений:20
  • Репутация:0±

Спасибо за ссылку, очень интересные и недорогие индикаторы на все случаи жизни.
---------------------------------------------
Пару слов о "дровах за забором", или соответствии китайских даташитов
реальности. Я применил в своей литиевой сборке DMEGC INR18650-26E.
Дядюшка Ляо в своем даташите https://www.dmegc.solar/files....UTO.pdf написал много интересных китайских слов, но нам интереснее как обычно
емкость АКБ, точнее ее соответствие реальному товару. Судя по оптимизму
даташита Ляо нам обещает 2600 мА-часа емкости при разряде током 0,5С в
номинале а самый худший результат он обещает 2500мА-часа. НО это реально
никому не интересно, потому что это аккумулятор токовый, то есть должен
иметь какую-то скрытую в китайском даташите информацию о том токе
который нам обещают господа продавцы, а именно о 13А. Но чего нет в
китайском даташите того нет, максимум который там мелькает это 3С. Что
же, проверим музыку математикой, то есть банально разрядим на
электронную нагрузку с заданным током 10А, и посмотрим что она нам
насчитает в виде ампер-часов.  Насколько я помню свои двухлетней
давности опыты с Sony 18650VTC5 там все было полностью в соответствии с
даташитом, 2,6А-часа при токе в 20А выдавались без проблем.
А вот результат тестирования батареи собранной на  INR18650-26E



Что же, в принципе почти то что заявлено по минимуму. Но в целом не очень.
Anat78 Дата: Пятница, 02.02.2024, 11:49 | Сообщение # 53

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Еще 2 аккумулятора сделал на 2,6ач



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 01.03.2024, 10:21 | Сообщение # 54

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Еще отремонтировал пару акб Makita  и они теперь на 5ач



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 08.08.2024, 11:03 | Сообщение # 55

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

18в на 4ач переделка на литий





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
starnerus Дата: Пятница, 01.11.2024, 13:51 | Сообщение # 56

Пользователи

starnerus

Рядовой

  • Сообщений:3
  • Репутация:0±

Привет. А 9,6в шурик нормально работает с 12,6в ?
Anat78 Дата: Пятница, 01.11.2024, 14:37 | Сообщение # 57

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Цитата starnerus ()
А 9,6в шурик нормально
http://www.78294.ru/forum/129-404-1


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
starnerus Дата: Пятница, 01.11.2024, 14:43 | Сообщение # 58

Пользователи

starnerus

Рядовой

  • Сообщений:3
  • Репутация:0±

Спасибо, плохо искал.
bartsim Дата: Воскресенье, 08.12.2024, 02:06 | Сообщение # 59

Пользователи

bartsim

Рядовой

  • Сообщений:1
  • Репутация:0±

Добрый день. Принимаете ещё заказы блоки для аккумуляторной батареи  Макита 1822 18V? Что нужно от меня и сколько будет стоить заказ?.  Доступно только для пользователей
Anat78 Дата: Воскресенье, 08.12.2024, 11:42 | Сообщение # 60

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Да конечно, делаю, пишите на почту 78294@mail.ru для уточнения

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
