Аккумуляторы хитачи Hitachi 12в, 14,4в, 18вольт ремонт
Anat78 Дата: Вторник, 28.05.2019, 12:21 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6633
  • Репутация:54±
Anat78

Аккумуляторы хитачи Hitachi 12в, 14,4в, 18вольт ремонт и переделка на литий

НАЧНЕМ с самого сложного

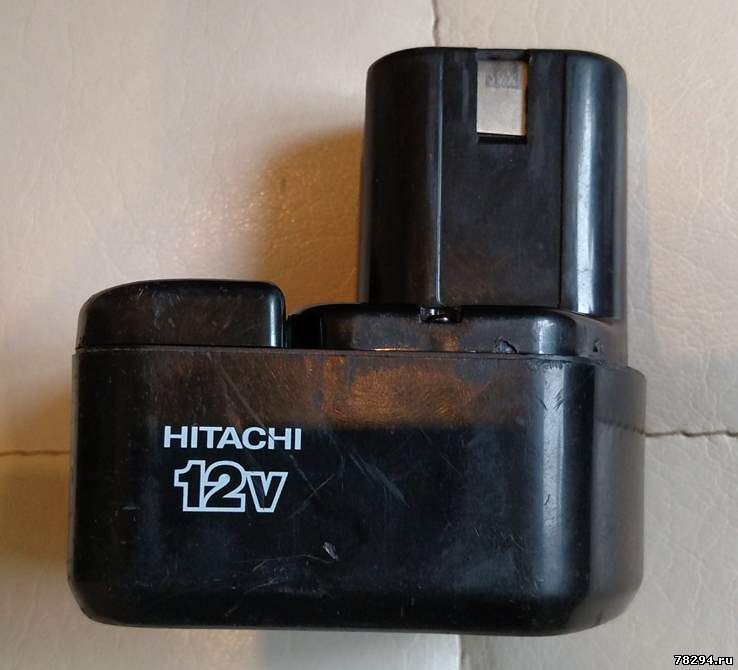

Это акб 12 вольт
САМЫЕ дурацкие корпуса какие только могут вам попастся
В НИХ нормально не влазят 3 элемента 18650 и плата БМС
Приходится извращаться

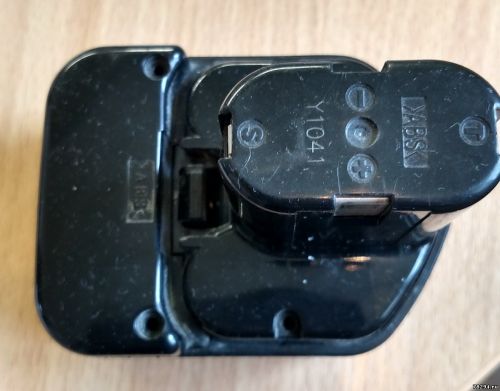

Назначение S и T на акк. Хитачи.
Между T и "-" батареи включен термопредохранитель, работает на размыкание,
Между S и "-" включен терморезистор 7,8 кОм,
на Маките 67,8 кОм, замеры при комнатной температуре.













78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 28.05.2019, 13:11 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6633
  • Репутация:54±
Anat78

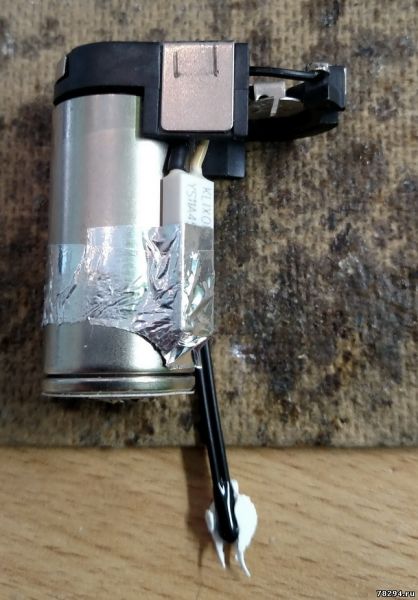

Для переделки на литий оставляем только сам контактный разьем и убираем все старые элементы
К силовым контактам припаиваем провода







У хитачи тармодатчик зарядку отключает при сопротивлении 2,85kOm.
Отключение происходит от температуры банок АКБ (+55"С)

Доступно только для пользователей

Можно поставить и 4 элемента, тогда батарея сразу будет на 14,4 вольт



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
aroottelecom Дата: Пятница, 07.02.2020, 08:28 | Сообщение # 3

Пользователи

aroottelecom

Рядовой

  • Сообщений:10
  • Репутация:0±

Черный провод это термистор подключен у всех 12 в, 14.4, 18 вольт аккумуляторов  к контакту "S", а термосопротивление у 12 вольтового к контакту "Т", у 14 вольтового к контакту рядом с минусовым контактом.

Спасибо вам все поправил
Anat78 Дата: Пятница, 07.02.2020, 13:19 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:6633
  • Репутация:54±
Anat78

Далее аккумулятор Hitachi 14,4в EB1414S

Контакты уже расположены немного не так как на 12 вольтовой батарее

Корпус имеет намного больший размер и потому легко в него помещается и плата BMS и 4 элемента 18650







Термистор подключен к контакту "S", а
термосопротивление к
контакту рядом с минусовым контактом.





Для переделки на 2,5 ач 14,4 вольт используем стандартный комплект для переделки на литий:
http://www.78294.ru/forum/22-395-1

Для установки 8 элементов 18650 и получения большой емкости батареи (5-6ач) необходимо в корпусе батареи удалить лишние перегородки и наплывы:









Терморезистор закрепить на балансировочных резисторах

Доступно только для пользователей

Обращайтесь, пишите на почту, всегда помогу и переделаю ваши батареи на литий https://www.avito.ru/serov....4887428
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.
Переделаю аккумуляторы на литиевые элементы от 1000р.
Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Суббота, 25.04.2020, 03:55 | Сообщение # 5

Администраторы

Anat78

Майор

  • Сообщений:6633
  • Репутация:54±
Anat78

Еще фото батареи 14,4 вольт









78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 05.11.2020, 14:26 | Сообщение # 6

Администраторы

Anat78

Майор

  • Сообщений:6633
  • Репутация:54±
Anat78

Ремкомплект 12 вольт 2,5ач для батареи Хитачи - 1200руб

отправил в ЕКБ:



Для заказа пишите на почту 78294@mail.ru или здесь в личку


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 24.12.2020, 08:49 | Сообщение # 7

Администраторы

Anat78

Майор

  • Сообщений:6633
  • Репутация:54±
Anat78

Сделано еще для заказчика:



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 08.02.2021, 16:01 | Сообщение # 8

Администраторы

Anat78

Майор

  • Сообщений:6633
  • Репутация:54±
Anat78

Выполнено:



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 15.02.2021, 15:19 | Сообщение # 9

Администраторы

Anat78

Майор

  • Сообщений:6633
  • Репутация:54±
Anat78

Еще 4 шт:



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 05.04.2021, 16:11 | Сообщение # 10

Администраторы

Anat78

Майор

  • Сообщений:6633
  • Репутация:54±
Anat78

Еще 1



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Ram Дата: Воскресенье, 21.11.2021, 13:18 | Сообщение # 11

Пользователи

Ram

Рядовой

  • Сообщений:16
  • Репутация:0±

Я на 12 вольтовом аккумуляторе спилил все внутренности, к двум банкам, что идут в «нос» приклеил упор, на упор привинтил маленький саморез, для того, чтобы саморез удерживал приужину от падения. Таким образом получилось сделать 4s батарею. Но старая зарядка всё равно не подошла - выдавала 30 вместо положенных 18 ( 4.5 в на банку - не критично - это если бмс не будет срабатывать)

Фото уже не приложу - давно было
Anat78 Дата: Воскресенье, 21.11.2021, 14:57 | Сообщение # 12

Администраторы

Anat78

Майор

  • Сообщений:6633
  • Репутация:54±
Anat78

У меня входит при полной упаковке 6 элементов 18650, батарея получается 12 вольт 6ач, и пилить ничего не надо почти, зарядное остается родное

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Ram Дата: Воскресенье, 21.11.2021, 15:47 | Сообщение # 13

Пользователи

Ram

Рядовой

  • Сообщений:16
  • Репутация:0±

В 12 вольтовый хитаче - что первый у вас в списке? Вместе с бмс 6 банок?. И пилить не надо? Без ыото не поверю
Anat78 Дата: Воскресенье, 21.11.2021, 16:37 | Сообщение # 14

Администраторы

Anat78

Майор

  • Сообщений:6633
  • Репутация:54±
Anat78

Цитата Ram ()
В 12 вольтовый хитаче - что первый у вас в списке?
Извините не понял вопроса совсем
Цитата Ram ()
Вместе с бмс 6 банок?
да бмс и 6*18650, учтите корпус высокий это, у хитачи 5 версий корпуса на 12в


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Ram Дата: Воскресенье, 21.11.2021, 18:48 | Сообщение # 15

Пользователи

Ram

Рядовой

  • Сообщений:16
  • Репутация:0±

Ну так в вашем обзоре только один 12 вольтовый, с маленьким объемом. Модель эта вообще неудачна, сам шурик шикарен, но там мощь 500 ватт, для 12 вольт номинала это 30-50 ампер, в пике может и больше. Если на литий переводить, то только из строго брендовых высокотоковых аккумуляторов
Anat78 Дата: Воскресенье, 21.11.2021, 19:10 | Сообщение # 16

Администраторы

Anat78

Майор

  • Сообщений:6633
  • Репутация:54±
Anat78

Да из первого сообщения это высокий корпус, низкие такие:



самые неудобные, но 3шт входят 18650


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 04.04.2022, 15:31 | Сообщение # 17

Администраторы

Anat78

Майор

  • Сообщений:6633
  • Репутация:54±
Anat78

Еще переделал аккумуляторов хитачи на 12 вольт 2,6ач:



14,4 вольт 2,6ач:



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 22.02.2023, 14:20 | Сообщение # 18

Администраторы

Anat78

Майор

  • Сообщений:6633
  • Репутация:54±
Anat78

Принесли практически новый шуруповерт Хитачи, не пользовались, так и лежит с 2014 года





Заменил акб на новые


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 27.11.2023, 09:51 | Сообщение # 19

Администраторы

Anat78

Майор

  • Сообщений:6633
  • Репутация:54±
Anat78

Китайская копия Хитачи 14,4 - он же Вихрь
Все элементы сдохли, меняем на новый ремкомплект:





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 26.12.2023, 08:42 | Сообщение # 20

Администраторы

Anat78

Майор

  • Сообщений:6633
  • Репутация:54±
Anat78

Еще пару акб Хитачи переделал на литий, теперь они на 14,4в 2,6ач



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 11.04.2024, 11:37 | Сообщение # 21

Администраторы

Anat78

Майор

  • Сообщений:6633
  • Репутация:54±
Anat78

Сделал еще 3 акб Хитачи на 12в 2,6ач

Все отмыто отчищено, поэтому выглядят как новые внутри и снаружи



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
xx-d Дата: Пятница, 03.05.2024, 16:40 | Сообщение # 22

Пользователи

xx-d

Рядовой

  • Сообщений:13
  • Репутация:0±

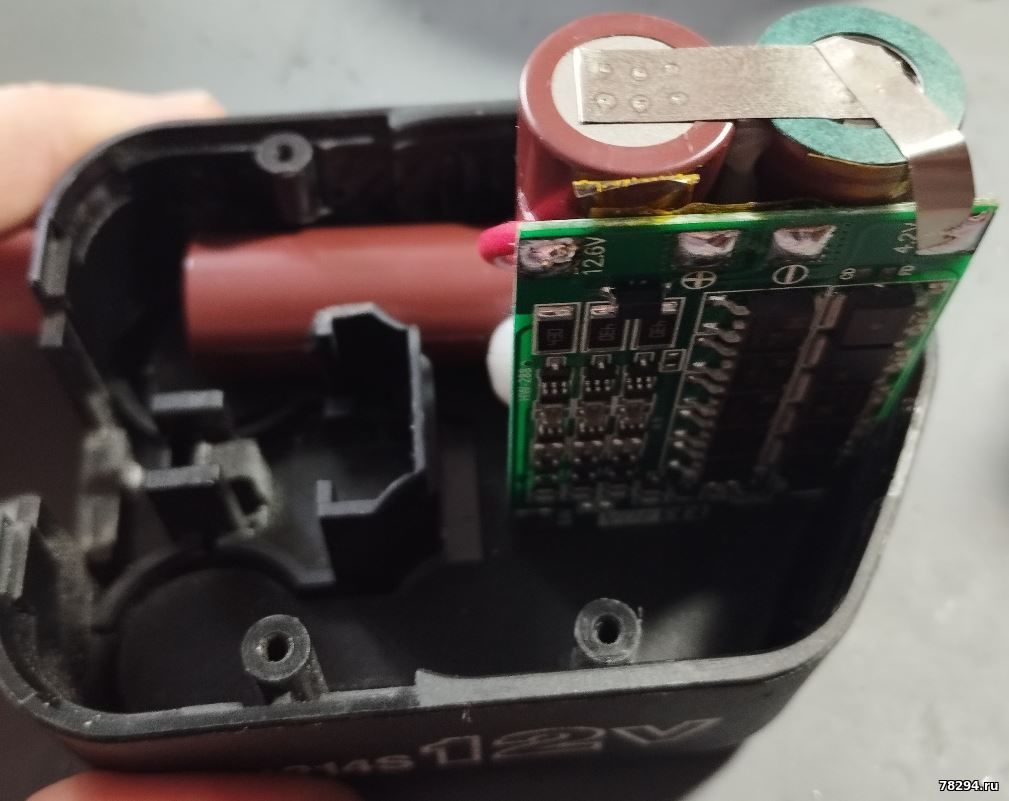

Здравствуйте. Вот так собираю 12в в тонких корпусах.











Прочитал обе темы про батареи и зарядник так и не понял что нужно сделать для отключения светодиода в конце заряда? Подскажите пожалуйста. Заранее спасибо.


Сообщение отредактировал xx-d - Пятница, 03.05.2024, 16:47
Anat78 Дата: Пятница, 03.05.2024, 17:04 | Сообщение # 23

Администраторы

Anat78

Майор

  • Сообщений:6633
  • Репутация:54±
Anat78

Просто переделать зарядное под такие акб

Термоклей лучше не использовать
Стойки в корпусе тоже можно не подрезать - опасно


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
xx-d Дата: Пятница, 03.05.2024, 18:11 | Сообщение # 24

Пользователи

xx-d

Рядовой

  • Сообщений:13
  • Репутация:0±

Стабилитрон поменял на 16в, хочу еще ток убавить резистор заменить. А что еще чтобы светодиод погасал?

Добавлено (03.05.2024, 18:22)
---------------------------------------------
Встречал что надо правильно распаять S на BMS а как не нашел.

Anat78 Дата: Вторник, 07.05.2024, 15:23 | Сообщение # 25

Администраторы

Anat78

Майор

  • Сообщений:6633
  • Репутация:54±
Anat78

Надо чтобы на хх выдавало 15в, тогда и светодиод гаснет по окончании заряда

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
xx-d Дата: Вторник, 07.05.2024, 22:52 | Сообщение # 26

Пользователи

xx-d

Рядовой

  • Сообщений:13
  • Репутация:0±

Стабилитрон вольт на 14 поставить? У меня 16,9 на холостом со стабилитроном на 16вольт.
Anat78 Дата: Вторник, 07.05.2024, 23:13 | Сообщение # 27

Администраторы

Anat78

Майор

  • Сообщений:6633
  • Репутация:54±
Anat78

да

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
xx-d Дата: Среда, 08.05.2024, 22:24 | Сообщение # 28

Пользователи

xx-d

Рядовой

  • Сообщений:13
  • Репутация:0±

Цитата Anat78 ()
Термоклей лучше не использовать
 Он просто для придания первоначальной формы.
Цитата Anat78 ()
Стойки в корпусе тоже можно не подрезать - опасно
А иначе не войдет, расстояние между стойками и держателем кнопки 13мм, да еще и аккумулятор надо под углом заводить. Этот корпус еще меньше чем у вас в 1 сообщении.



Сообщение отредактировал xx-d - Среда, 08.05.2024, 22:25
Anat78 Дата: Среда, 08.05.2024, 22:46 | Сообщение # 29

Администраторы

Anat78

Майор

  • Сообщений:6633
  • Репутация:54±
Anat78

входит - если по другому именно расположить smile

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
xx-d Дата: Пятница, 10.05.2024, 14:23 | Сообщение # 30

Пользователи

xx-d

Рядовой

  • Сообщений:13
  • Репутация:0±

Посадочное место для кнопки спиливать?
