Ремонтируем аккумулятор Dewalt DCB 145 14,4В 1,3ач
Anat78 Дата: Пятница, 15.02.2019, 15:41 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6212
  • Репутация:49±
Anat78

Ремонтируем аккумулятор Девалт DCB 145 14,4В 1,3ач и делаем из него 2,5ач

Так, после 1,5 года эксплуатации аккумуляторы от шуруповёрта DeWalt  731стали быстро разряжаться, работать стало невозможно. Аккумуляторы
заряжались максимум до 14,4 вольт, хотя для этого использовалось штатное
зарядное устройство DCB-107. Кроме этого, зарядка происходила очень
быстро, вместо положенных 60 минут, от силы минут 15.

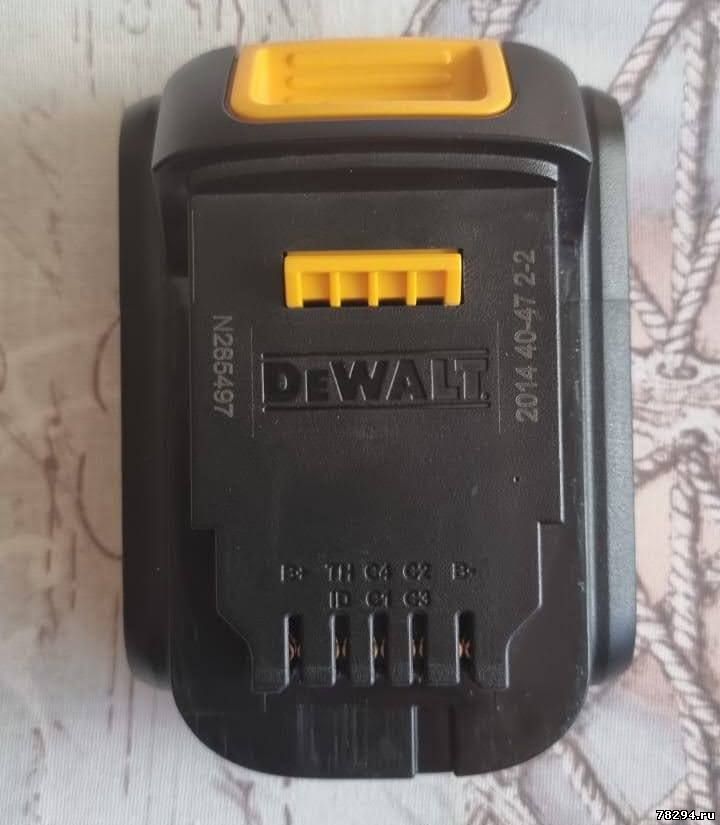

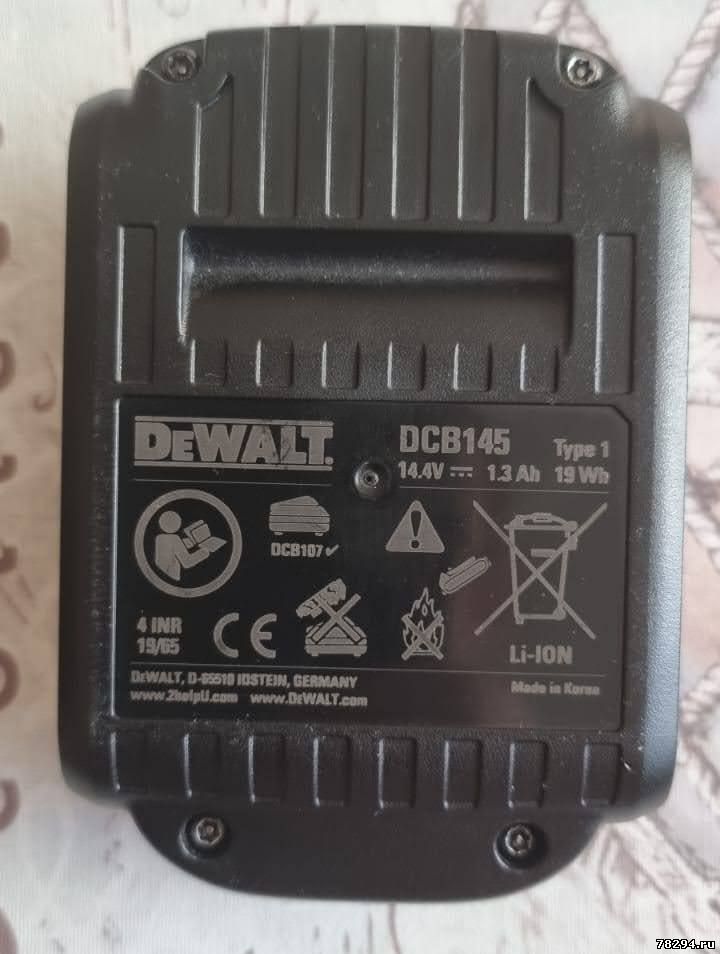

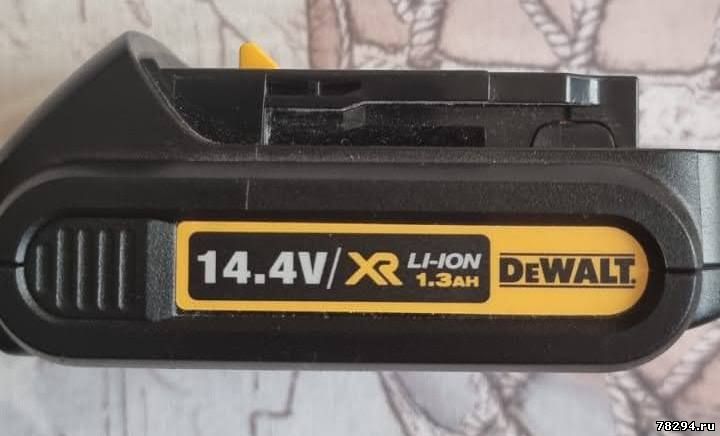

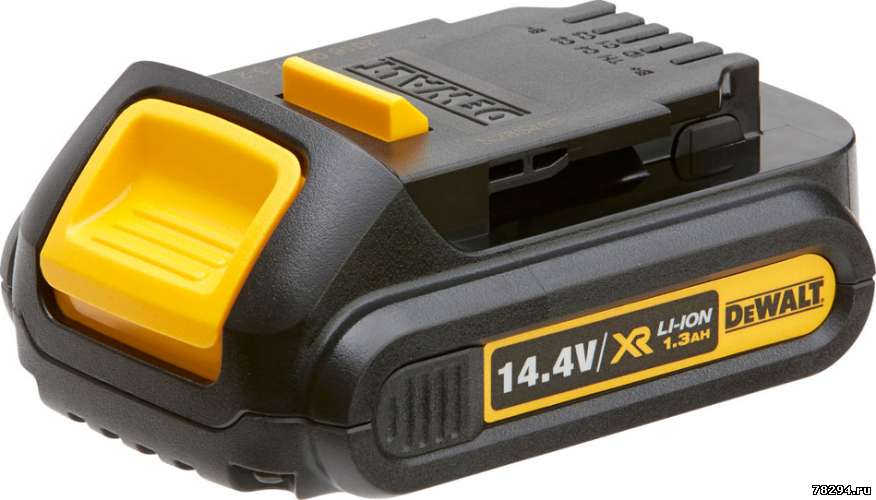

Вот так выглядит штатный аккумулятор DeWalt DCB-145.:

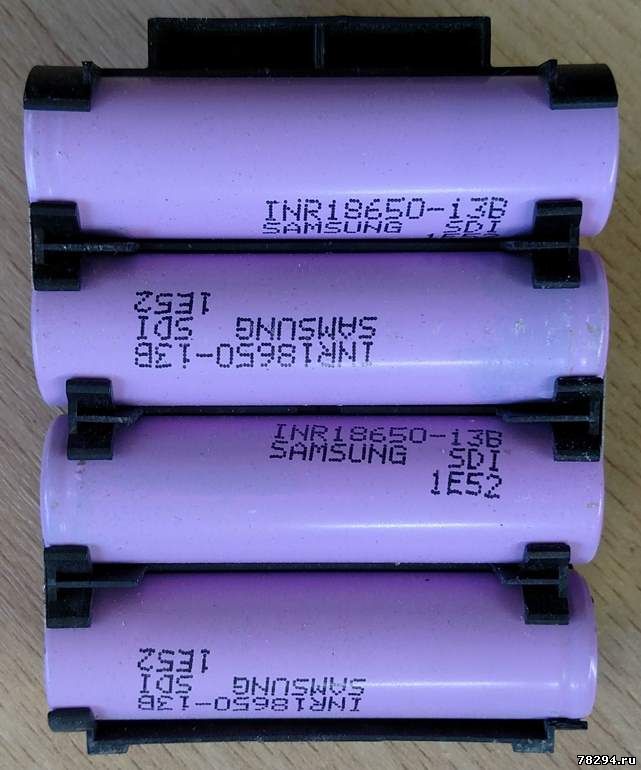

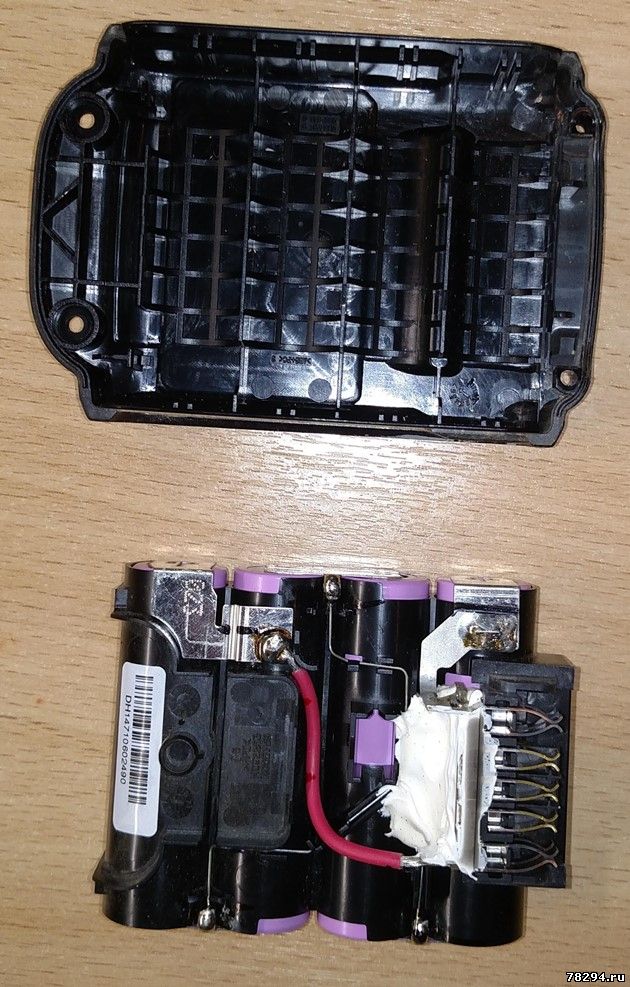

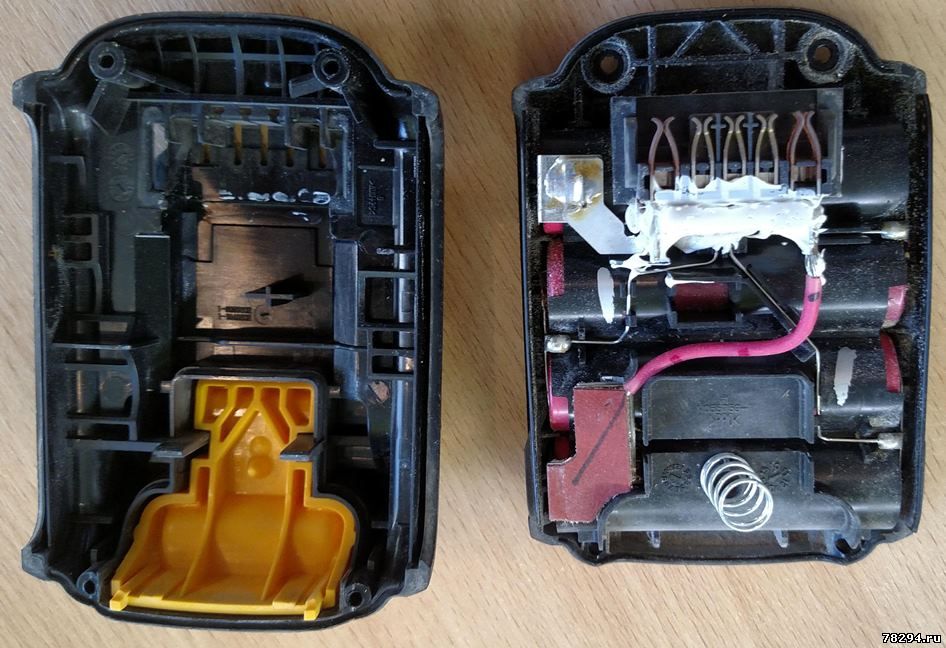

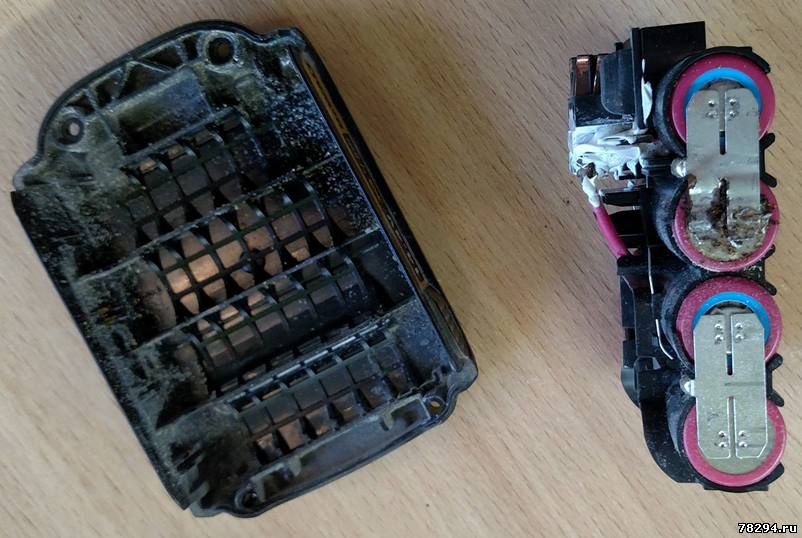

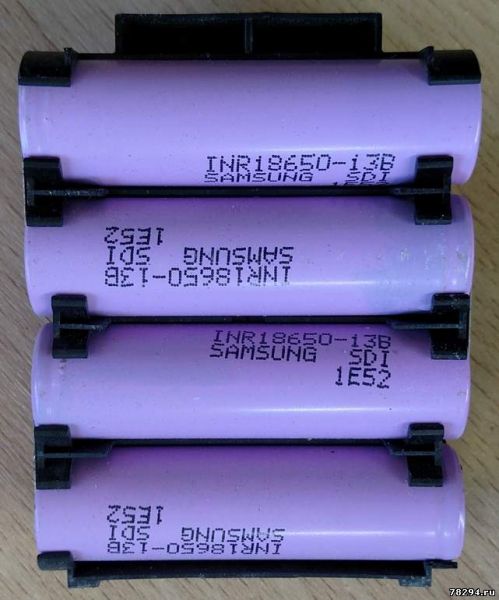

Чтобы вскрыть такой аккумулятор потребуется шестигранная отвёртка типа TORX. Аккумуляторная батарея состоит из 4 литиевых (Li-ion) "банок" SAMSUNG INR18650-13B ёмкостью 1300 mAh каждая, ток до 23А

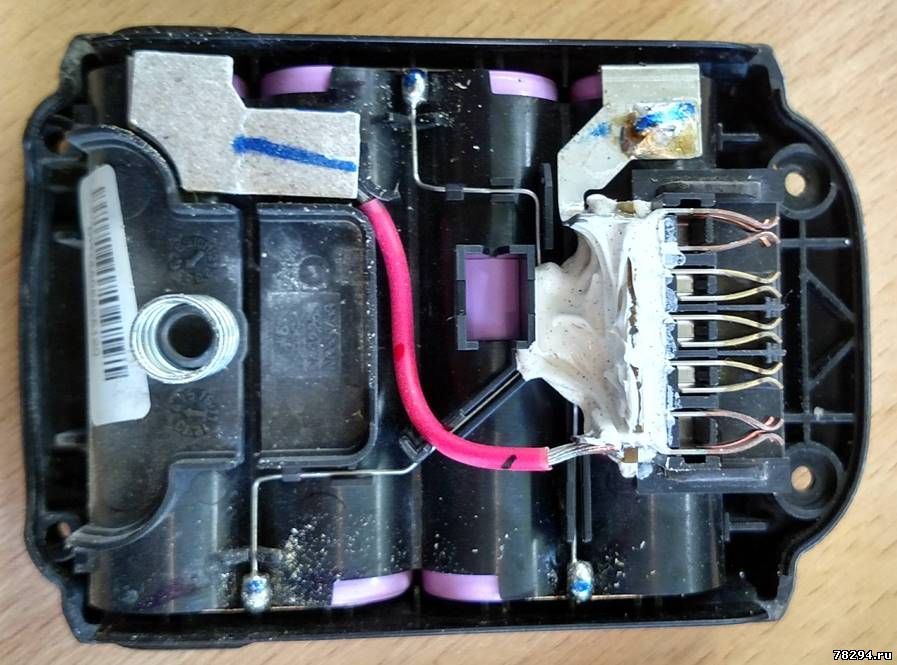

Все четыре "банки" установлены в пластиковый бокс и соединены последовательно при помощи токоведущих пластин. Пластины приварены к контактам
аккумуляторов точечной сваркой. Видно, что это качественная заводская
сборка.

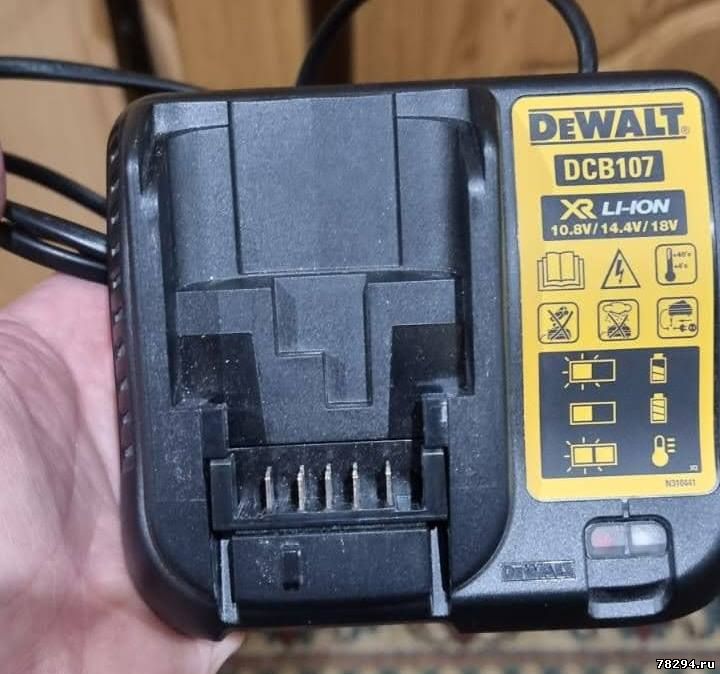

Благодаря датчику штатная зарядка DeWalt DCB-107 измеряет температуру аккумулятора и отключает режим заряда в том случае, если батарея
перегрета или имеет температуру ниже +40С. Кроме термодатчика на плате смонтирована какая-то схема, но она залита герметиком.





Измеряем напряжение на каждом элементе, они должны иметь одинаковое напряжение и быть в пределах 3-4вольта
Я произвел замеры и один из элементов показывал 0 вольт.
Значит необходимо менять все элементы сразу на новые.

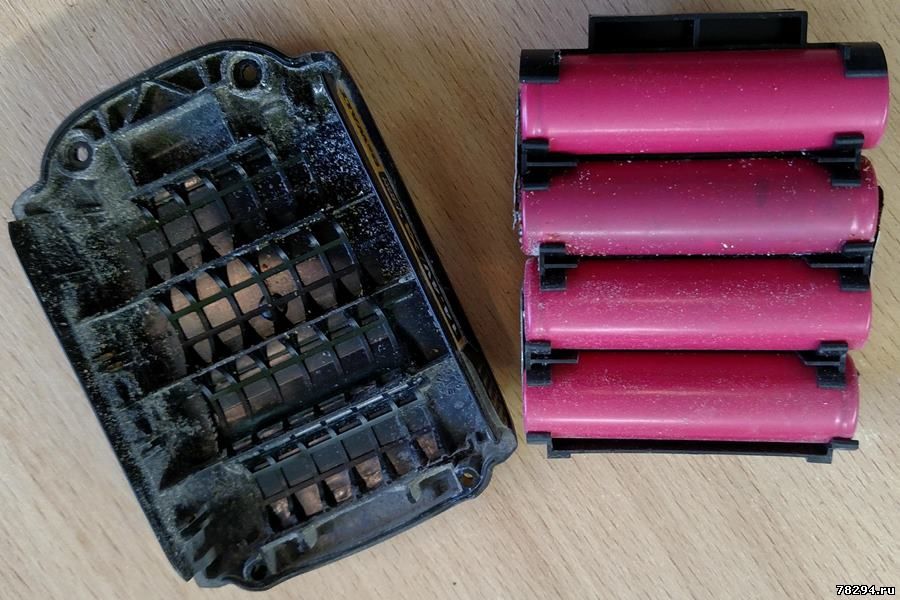

Убираем старые элементы:

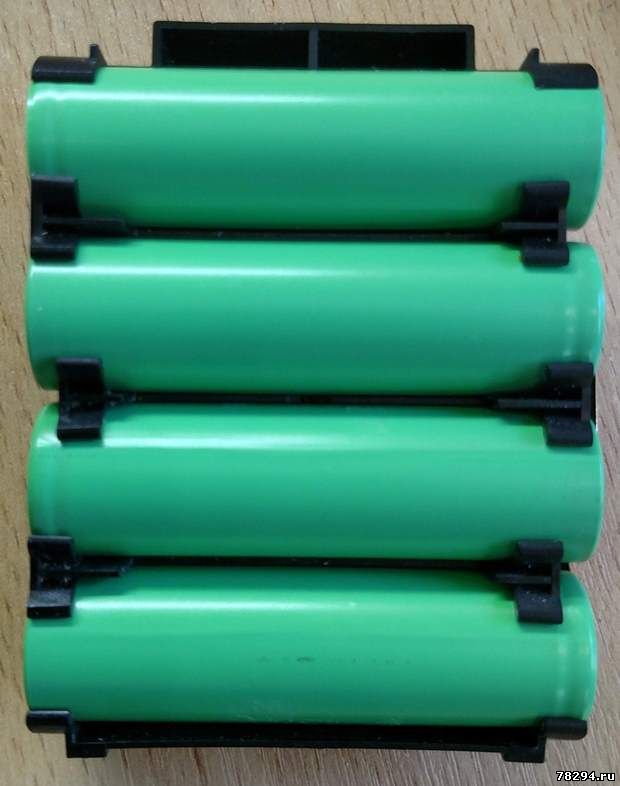

И ставим новые элементы Samsung INR18650-25R с максимальным током до 22А



Соединяем между собой элементы сваркой и подключаем все провода от разьема батареи

Собираем батарею и проверяем в работе с шуруповерте и то что она заряжается.

Всегда помогу с переделкой и ремонтом любых аккумуляторов

https://www.avito.ru/serov....4887428

Моя почта 78294@mail.ru


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 15.02.2019, 15:51 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6212
  • Репутация:49±
Anat78

Видео проверки аккумулятора DCB 145 14,4В после ремонта:

http://www.78294.ru/_fr/2/VID_20190213_00.mp4

Если не заряжается новый аккумулятор деволт то вероятнее всего от длинельного хранения батарея сильно села и необходимо ее зарядить от внешнего источника тока до 15 вольт
Идеально для этого использовать зарядное устройство Imax B6


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 24.07.2019, 16:40 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:6212
  • Репутация:49±
Anat78

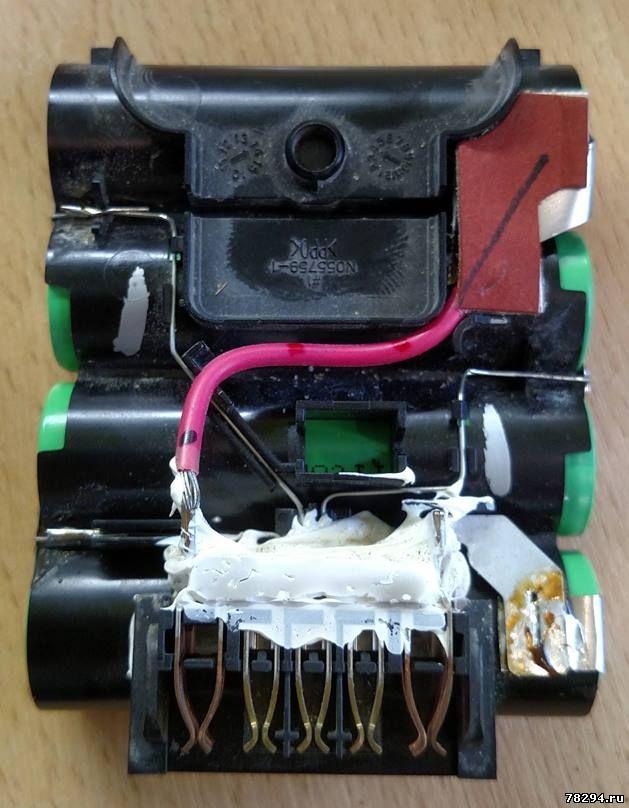

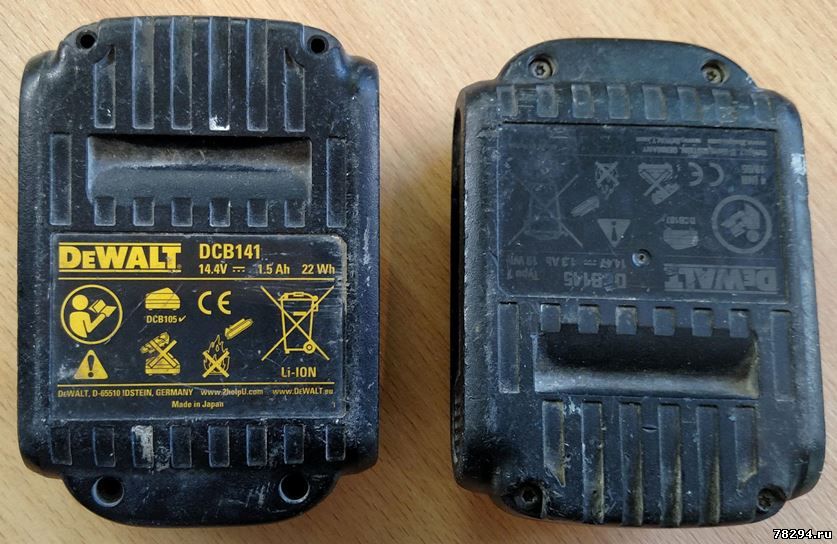

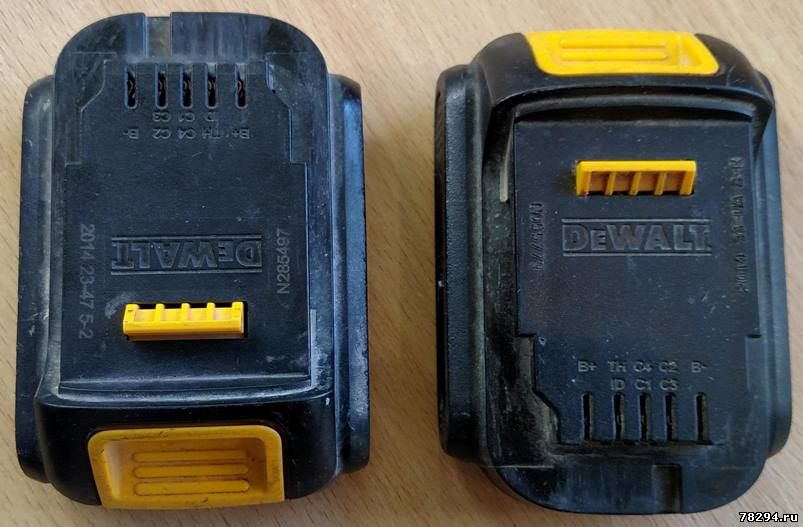

Принесли в ремонт еще парочку акб DCB 145 14,4В 1,3ач
После чьего то криворукого ремонта smile

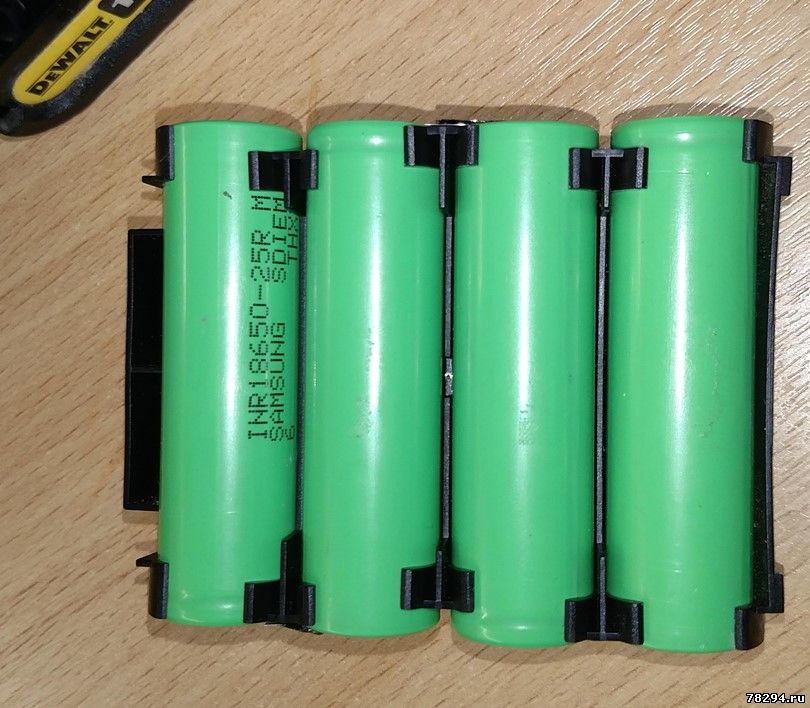

Ставим новые элементы самсунг 18650-25R 2.5ач

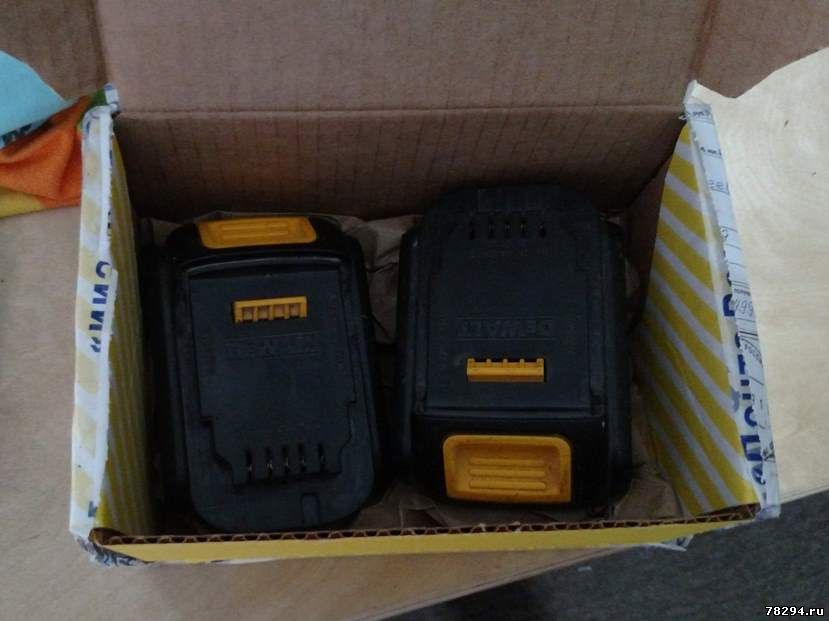

Отправляем заказчику почтой обратно



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 24.07.2019, 16:50 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:6212
  • Репутация:49±
Anat78

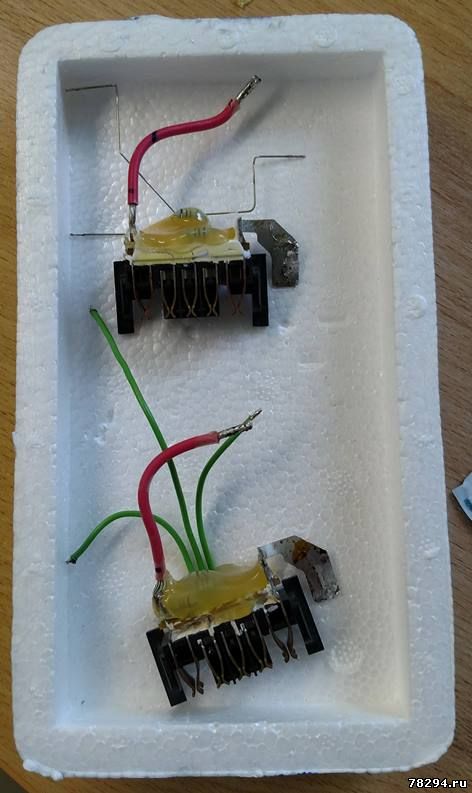

Присылают в ремонт и сгоревшие платы контроллера от аккумуляторов Dewalt DCB 145 14,4В и DCB 144

Доступно только для пользователей

Надежно упаковываем и отправляем обратно





Обращайтесь, пишите на почту, всегда помогу и переделаю ваши батареи на литий https://www.avito.ru/serov....4887428
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.
Переделаю аккумуляторы на литиевые элементы от 1000р.
Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 02.12.2019, 15:56 | Сообщение # 5

Администраторы

Anat78

Майор

  • Сообщений:6212
  • Репутация:49±
Anat78

Проверка аккумуляторов после ремонта на зарядном:

http://www.78294.ru/_fr/2/1059552.mp4


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Воскресенье, 03.05.2020, 03:42 | Сообщение # 6

Администраторы

Anat78

Майор

  • Сообщений:6212
  • Репутация:49±
Anat78

Еще куча перепакованных на 2,5ач аккумуляторов Девалт DCB 145 14,4В

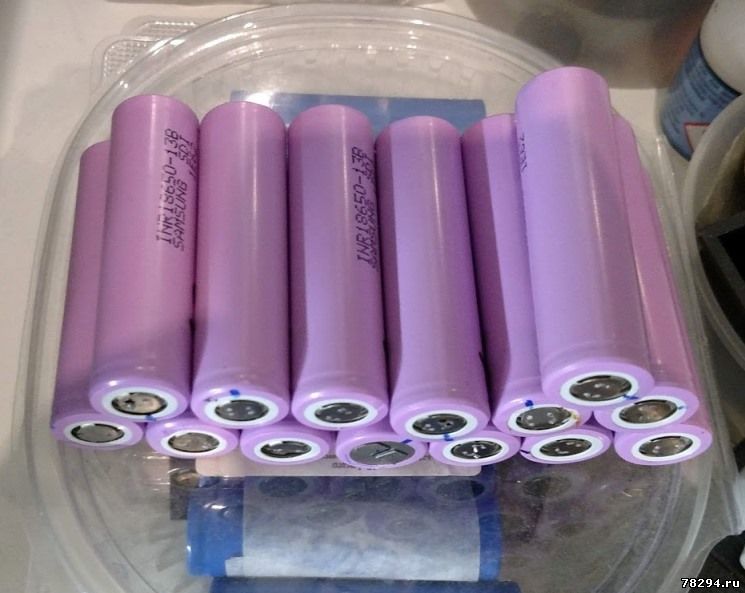

После них остается куча старых элементов 18650, измерения показывают остаточную емкость на уровне 1ач с сопротивлением 30-40 мОм и в каждой батарее один элемент в 0ач



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 07.09.2020, 16:19 | Сообщение # 7

Администраторы

Anat78

Майор

  • Сообщений:6212
  • Репутация:49±
Anat78

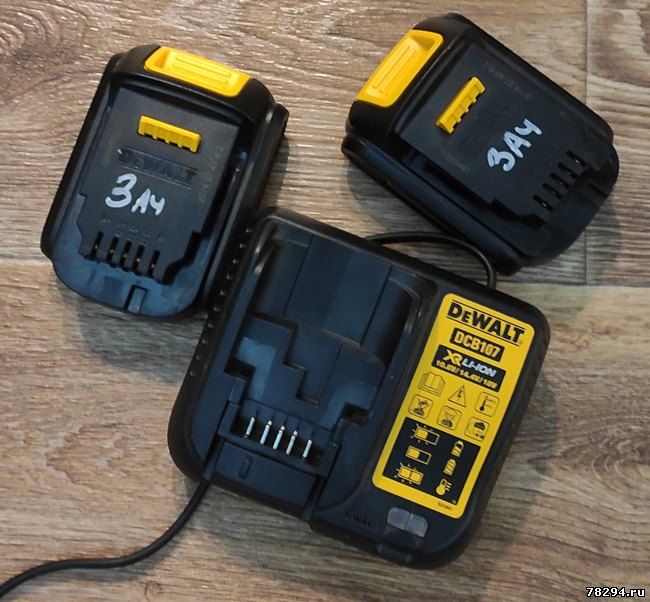

Оправил еще батареи заказчику переделанные на 3ач и сделал зарядное в котором не было радиаторов от китайцев



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 31.03.2022, 16:49 | Сообщение # 8

Администраторы

Anat78

Майор

  • Сообщений:6212
  • Репутация:49±
Anat78

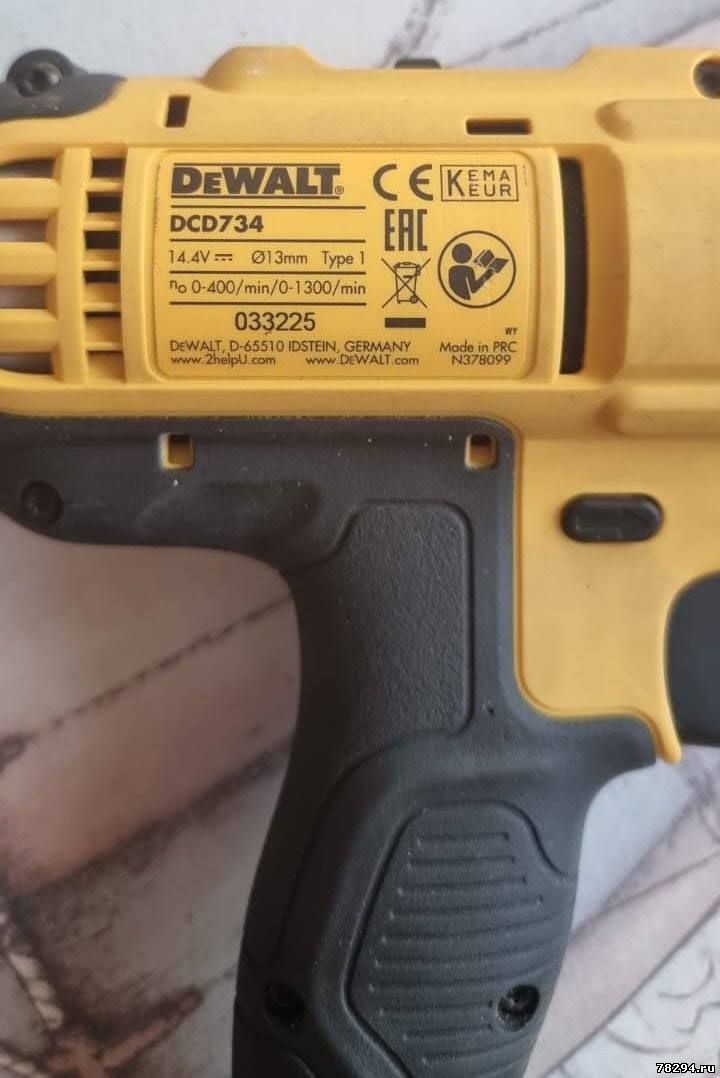

Еще пара акб для шуруповерта Dewalt DCD734











78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
WhiletigerI Дата: Вторник, 10.01.2023, 12:36 | Сообщение # 9

Пользователи

WhiletigerI

Рядовой

  • Сообщений:2
  • Репутация:0±

Здравствуйте , а можете подсказать , что может быть если на всех клеймах выдается корректное напряжение , в шуруповерте работает . Но при этом зарядное устройство не видит (при вставке АКБ в ЗУ он не загорается, если вытащить вилку и воткнуть , то на несколько секунд загорается красным и затухает) АКБ и соответственно не заряжает его
Anat78 Дата: Вторник, 10.01.2023, 12:52 | Сообщение # 10

Администраторы

Anat78

Майор

  • Сообщений:6212
  • Репутация:49±
Anat78

Значит не все сигналы правильные, проверяйте термодатчик и ID

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
WhiletigerI Дата: Вторник, 10.01.2023, 17:47 | Сообщение # 11

Пользователи

WhiletigerI

Рядовой

  • Сообщений:2
  • Репутация:0±

А не подскажите где можно приобрести BMS для этого АКБ?
