Аккумулятор Dewalt 10,8-12V Li-on обзор, ремонт и схема
Anat78 Дата: Пятница, 25.01.2019, 14:42 | Сообщение # 1

Администраторы

Anat78

Лейтенант

  • Сообщений:2437
  • Репутация:12±
Anat78

Аккумулятор Dewalt 10,8-12V Li-on 1,5ач обзор, ремонт, схема и переделка на 3ач
DEWALT DCB120, DCB121, DCB125, DCB127), 1.5Ah 12V

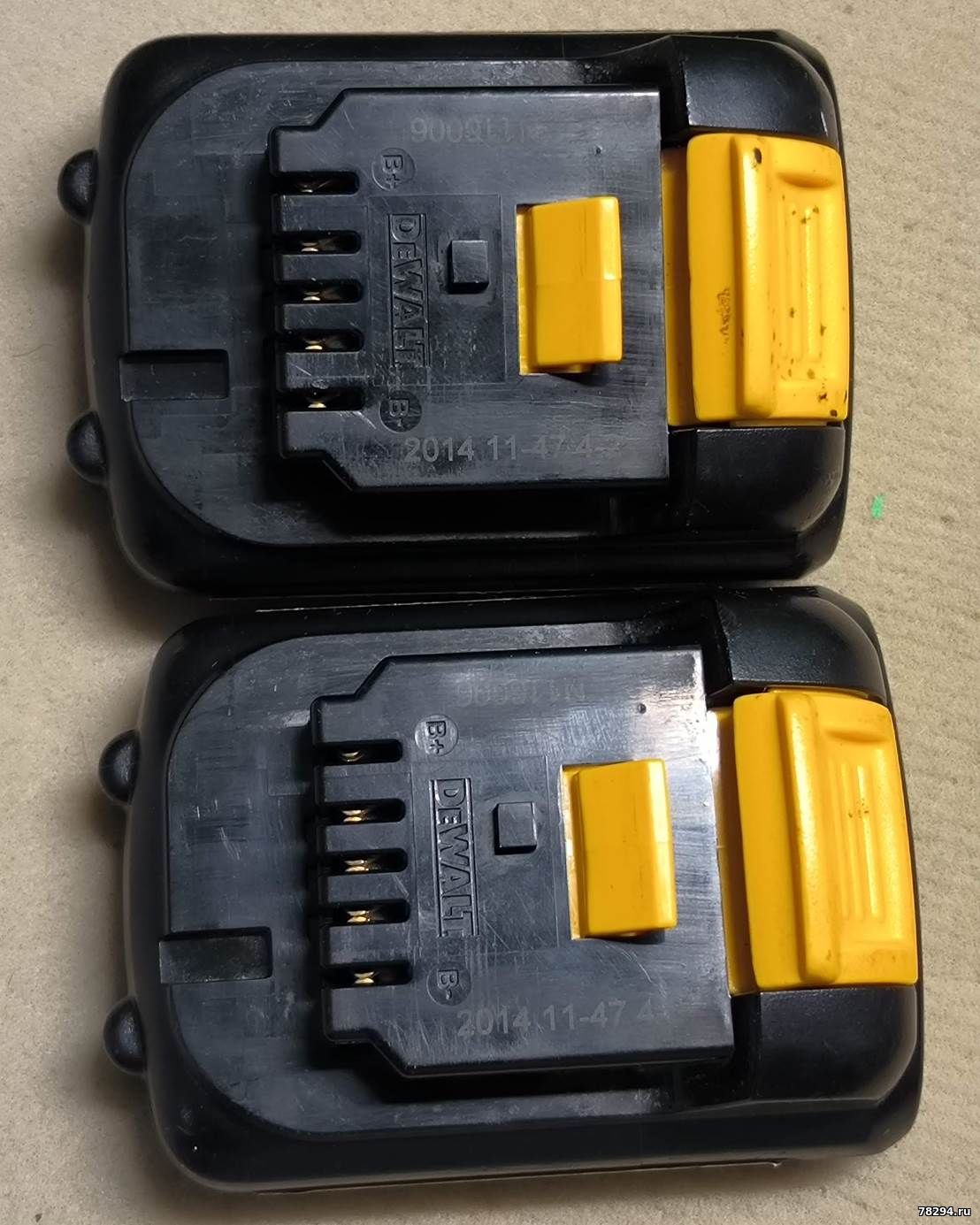

Внешний вид аккумулятора:





Откручиваем 4 самореза и снимаем верхнюю крышку корпуса

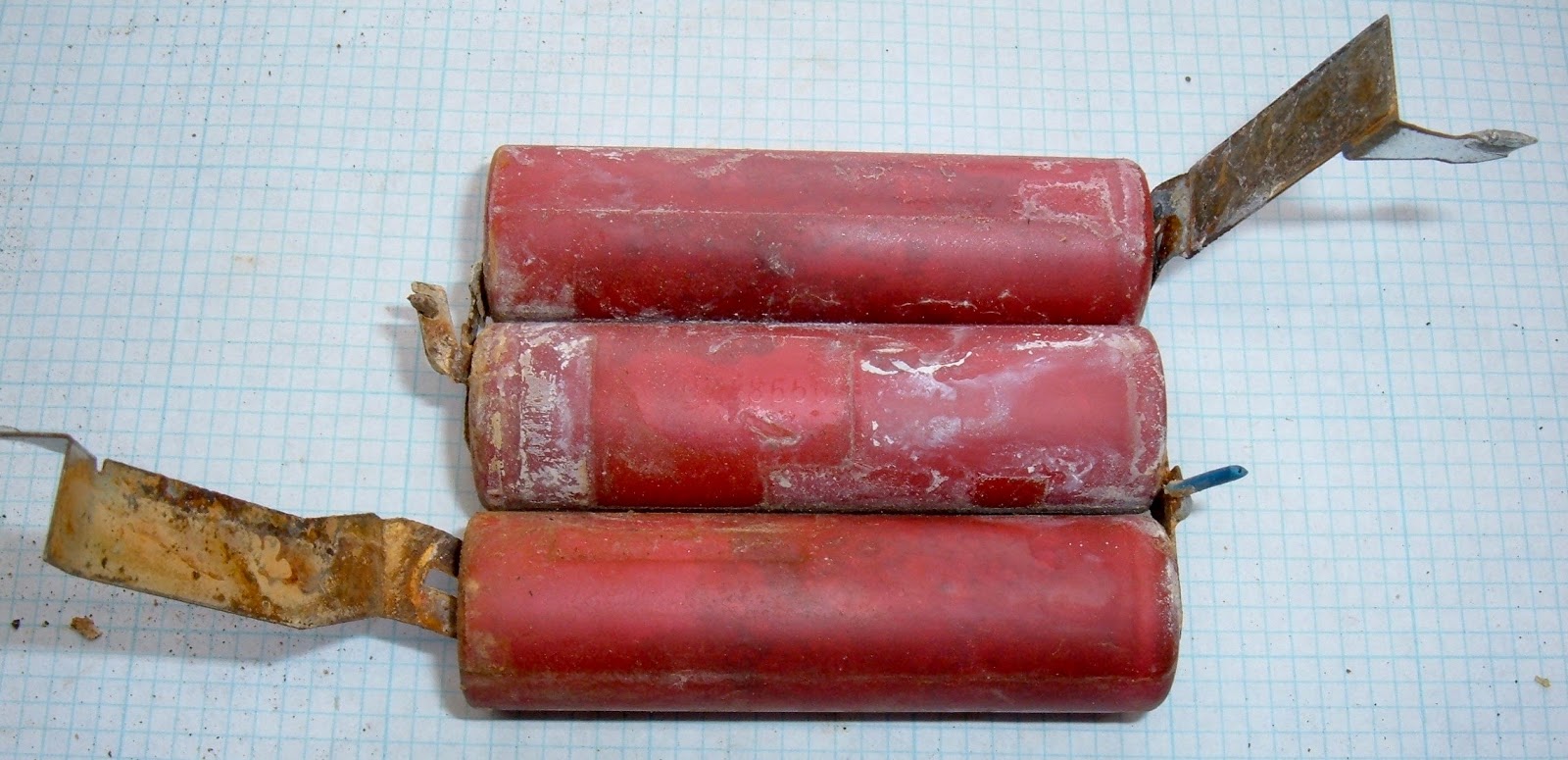

Внутри 3 элемента LG HB4 18650 1500mAh 30A

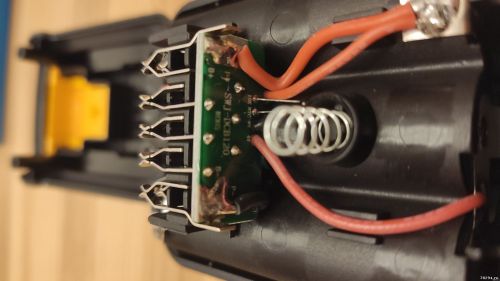

Разъем батареи:

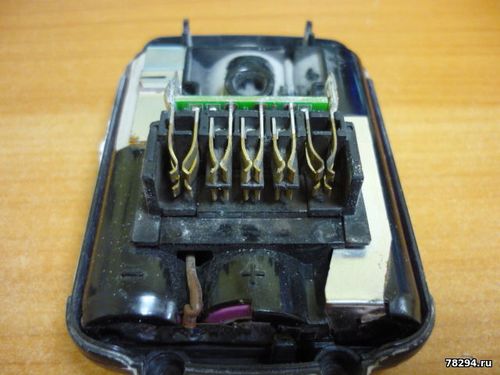

Термодатчик батареи



Вот так выполнен предохранитель в батарее от случайного замыкания



Контакты



вынимаем старые элементы и меняем на новые LG HG2 18650 3000mAh



Ставим аккумулятор с новыми элементами на зарядку - все отлично заряжается, хоть и стало намного дольше заряжаться потому что емкость батареи теперь 3ач



Обращайтесь, пишите на почту, всегда помогу и переделаю ваши батареи на литий https://www.avito.ru/serov....4887428
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.
Переделаю аккумуляторы на литиевые элементы от 1000р.
Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 25.01.2019, 14:43 | Сообщение # 2

Администраторы

Anat78

Лейтенант

  • Сообщений:2437
  • Репутация:12±
Anat78

видео

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 26.09.2019, 11:52 | Сообщение # 3

Администраторы

Anat78

Лейтенант

  • Сообщений:2437
  • Репутация:12±
Anat78

Аккумулятор (10,8 В; 1,5 А*ч; Li-Ion) DeWALT DCB 123
DEWALT DCB120, DCB121, DCB125, DCB127

Схема аккумулятора Девалт 10,8 вольт:

Доступно только для пользователей


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
kazakovee Дата: Четверг, 30.01.2020, 10:11 | Сообщение # 4

Пользователи

kazakovee

Рядовой

  • Сообщений:2
  • Репутация:0±

Подскажите пожалуйста как подключить DCD 710 без аккумулятора к блоку питания. Блок питания мощный стабилизированный у меня есть. А что нужно подключить к третьему контакту от него тонкий желтый провод отходит на кнопку?
Блок питания сделал специально на 10.8 В выдерживает большие токи.
Anat78 Дата: Четверг, 30.01.2020, 10:44 | Сообщение # 5

Администраторы

Anat78

Лейтенант

  • Сообщений:2437
  • Репутация:12±
Anat78


TH - желтый





Добавляйте полезную информацию на сайт и получите доступ ко многим фото и схемам


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
kazakovee Дата: Четверг, 30.01.2020, 12:11 | Сообщение # 6

Пользователи

kazakovee

Рядовой

  • Сообщений:2
  • Репутация:0±

Большое спасибо вам. Приду домой буду пробовать. Просто купил без аккумуляторов одну тушку. Мне на одном месте работать нужно а аппарат хотелось норм. качества. Также взял импульсный BOSCH GDR 120. Читал вашу статью о ремонте шуруповерта Bosch 12V. Там была схема подключения также без аккумуляторов. Подсоединил как там указывалось от минуса через резистор 6.5 кОм на контакт термодатчика в шуруповерте и никакой реакции. Хотя в магазине аккум. ставили от шуруповерта 12 В Bosch - работал норм. До этого я подавал на этот контакт напряжение - при 4 V он подает признаки жизни - нажимаешь на кнопку начинает светиться светодиод и двигатель только начинает стартовать все отключается. Наверно я что то спалил в кнопке просто не знал что достаточно подкючить резистор и все. Разбирал кнопку все элементы живые а вот контроллер проверить не получится. Да и самой схемы кнопки DL-4 (фирма DADO) нету. Придется китайскую ставить. Спасибо за внимание.
Anat78 Дата: Понедельник, 10.02.2020, 16:19 | Сообщение # 7

Администраторы

Anat78

Лейтенант

  • Сообщений:2437
  • Репутация:12±
Anat78

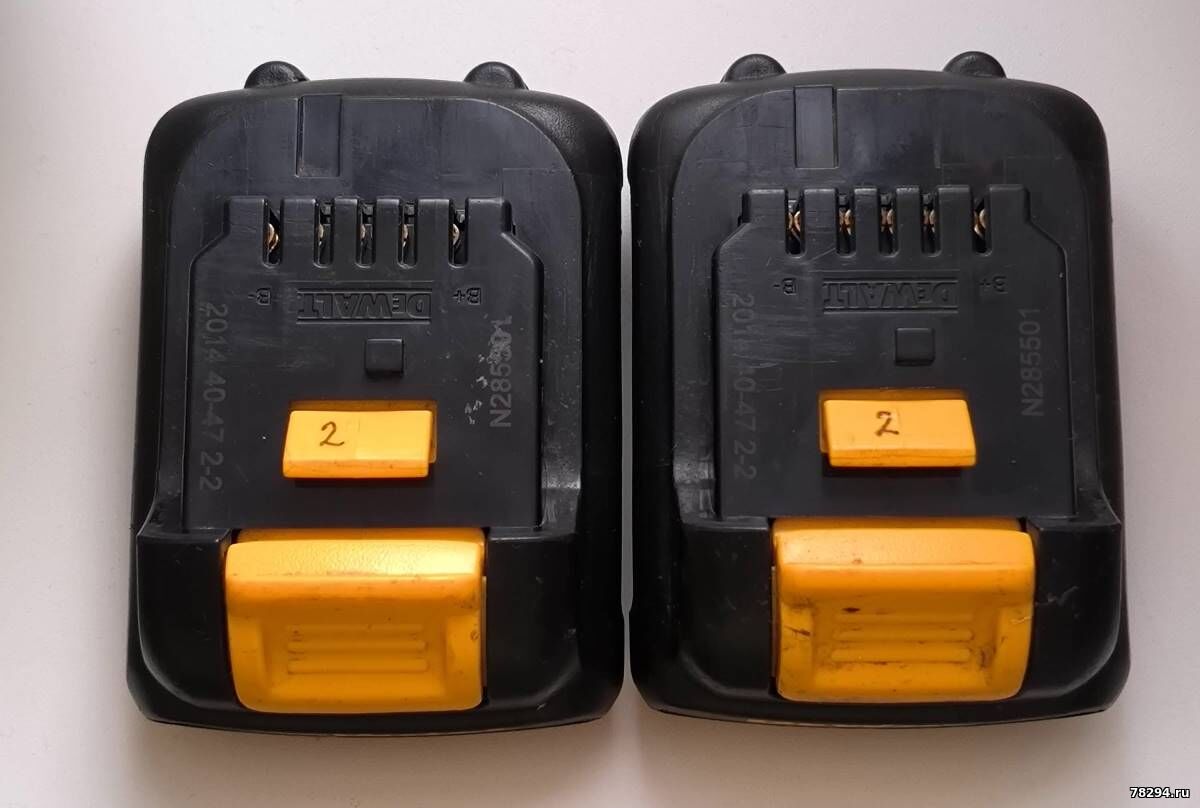

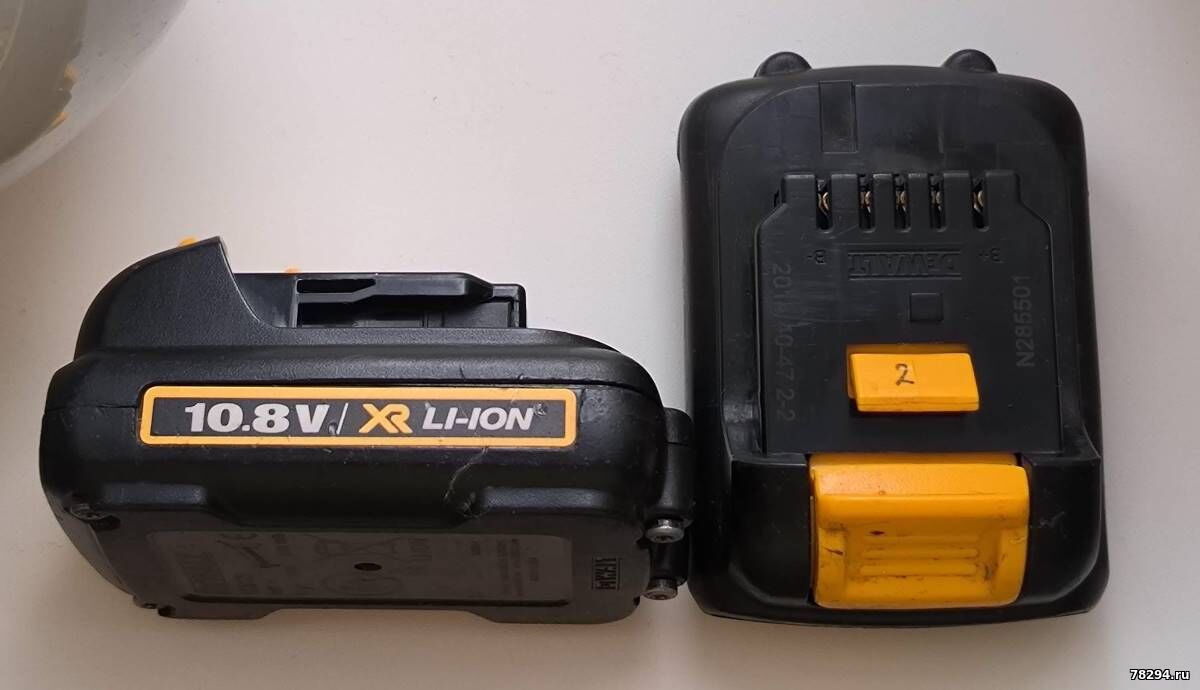

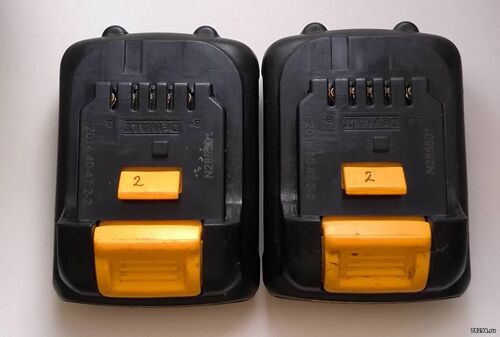

Добавлю фото батареи на 1,3ач которые идут в комплекте шуруповерта Dewalt DCD700CK2-A9

На следующем рисунке показан аккумуляторный блок Dewalt DCB125. Этот тип аккумулятора обычно состоит из трех 18650 литиевых аккумуляторов и соединен последовательно для формирования платформы 10,8 В (также известной как 12 В):







Используются винты T10, как показано ниже:



После отвинчивания футляра он сам открылся, с пружиной внутри и желтой защелкой:

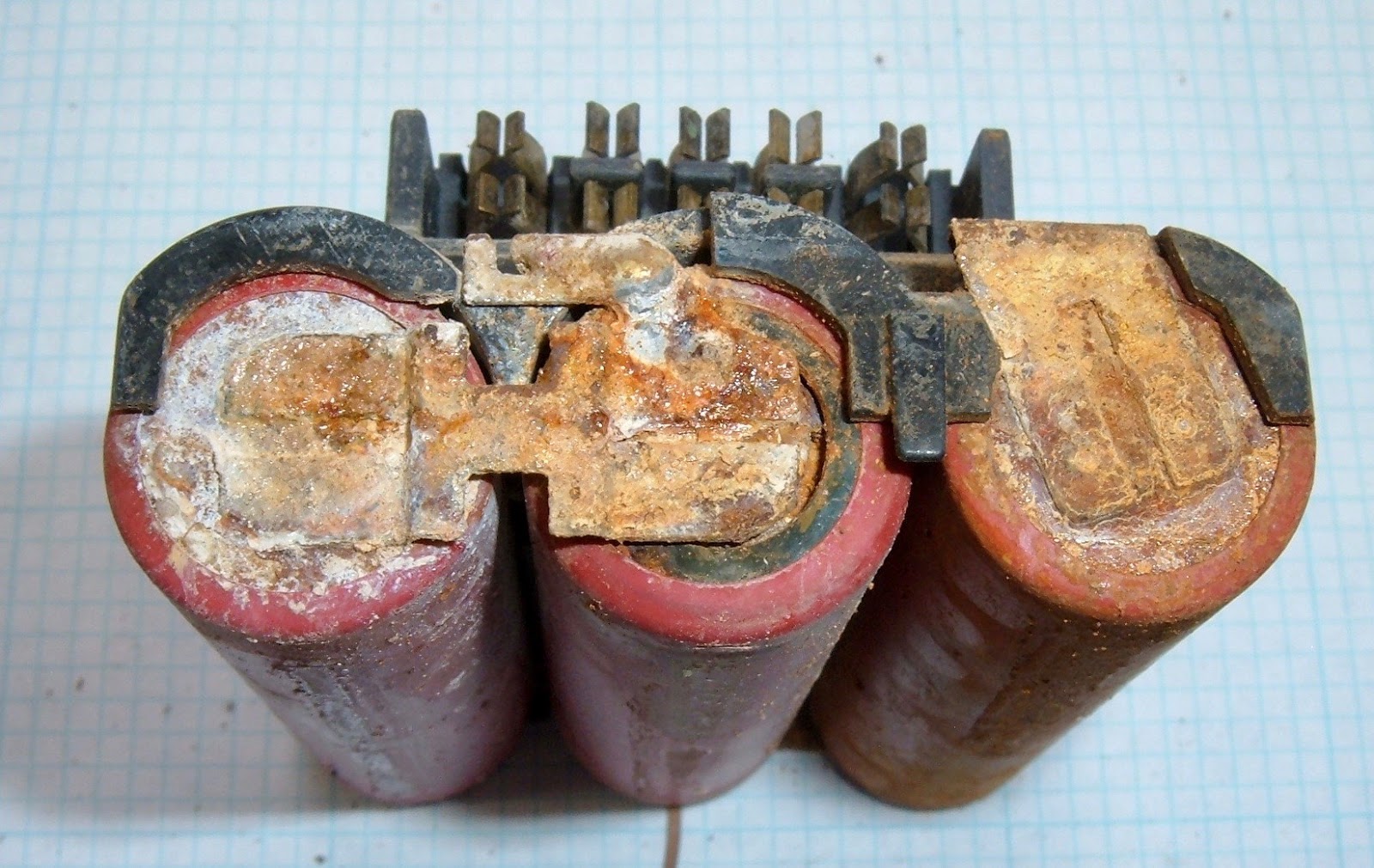

Аккумуляторная сборка состоит из трех последовательно соединенных аккумуляторных батареи 18650 ( Samsung INR18650-13B, батарея Samsung на 1300 мАч). Если у вас есть сварочный аппарат, вы можете легко заменить его самостоятельно. После ремонта аккумулятора вы можете заменить его аккумуляторной батареей большой емкости до 3000 мАч:



Здесь два черных провода представляют собой температурные датчики, а коричневый и синий цвета воспринимаются как среднее напряжение батареи последовательно, то есть батарейный блок будет передавать температуру батарейного блока и значение напряжения каждой батареи наружу, что является обычной практикой.
