Аккумуляторы Bosch 18 вольт Li схема ремонт разборка
|
|
|
hurtmanjoe
|
Дата: Пятница, 08.11.2024, 01:56 | Сообщение # 121
|
|
|
оригинальные bosch procore 4A
COD1 = 78.6kOm
COD2 = 7.19kOm
оригинальная bosch procore 5.5A
COD1 = 65.1kOm
COD2 = 8.38kOm
oригинальная bosch procore ampshare 5.5А (они на замену procore пришли)
COD1 = 64,7kOm
COD2 = 8.42kOm
зарядное gal18-160c (куплено в 2020г, до появления ampshare)
определяет только старые модели PROCORE, новую ampshare оно почему-то как GBA18v 5.5A определяет.
никто не ковырял этот момент? это старая прошивка в заряднике, блютусе, приложении или то, что по сопротивлению оно так закодировано (разница 40 ом и 400 ом), что оно выпадает как другой тип?
аккумы оригинальные, получены по акции бошевской. одно пришло раньше, другое позже.
procore 03/2022
ampshare 08/2022
Сообщение отредактировал hurtmanjoe - Пятница, 08.11.2024, 01:59 |
|
|
|
|
|
Anat78
|
Дата: Пятница, 08.11.2024, 15:00 | Сообщение # 122
|
Администраторы
Anat78
Майор
- Сообщений:7351
- Репутация:60±
|
да сопротивление одинаковое - зарядное и думает что старая акб на 5,5 ач
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
hurtmanjoe
|
Дата: Воскресенье, 10.11.2024, 18:32 | Сообщение # 123
|
|
|
Цитата Anat78 (  ) да сопротивление одинаковое - зарядное и думает что старая акб на 5,5 ач |
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 10.11.2024, 23:33 | Сообщение # 124
|
Администраторы
Anat78
Майор
- Сообщений:7351
- Репутация:60±
|
канала связи нет ,все на резисторах
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
hurtmanjoe
|
Дата: Понедельник, 11.11.2024, 00:16 | Сообщение # 125
|
|
|
так получается, что подключив COD1/COD2 с параметрами, которые 1:1 совпадают с старым procore - новая определится как procore?
надо на весу собрать эмулятор этих резисторов, не хочу пломбы выковыривать... очень странно.

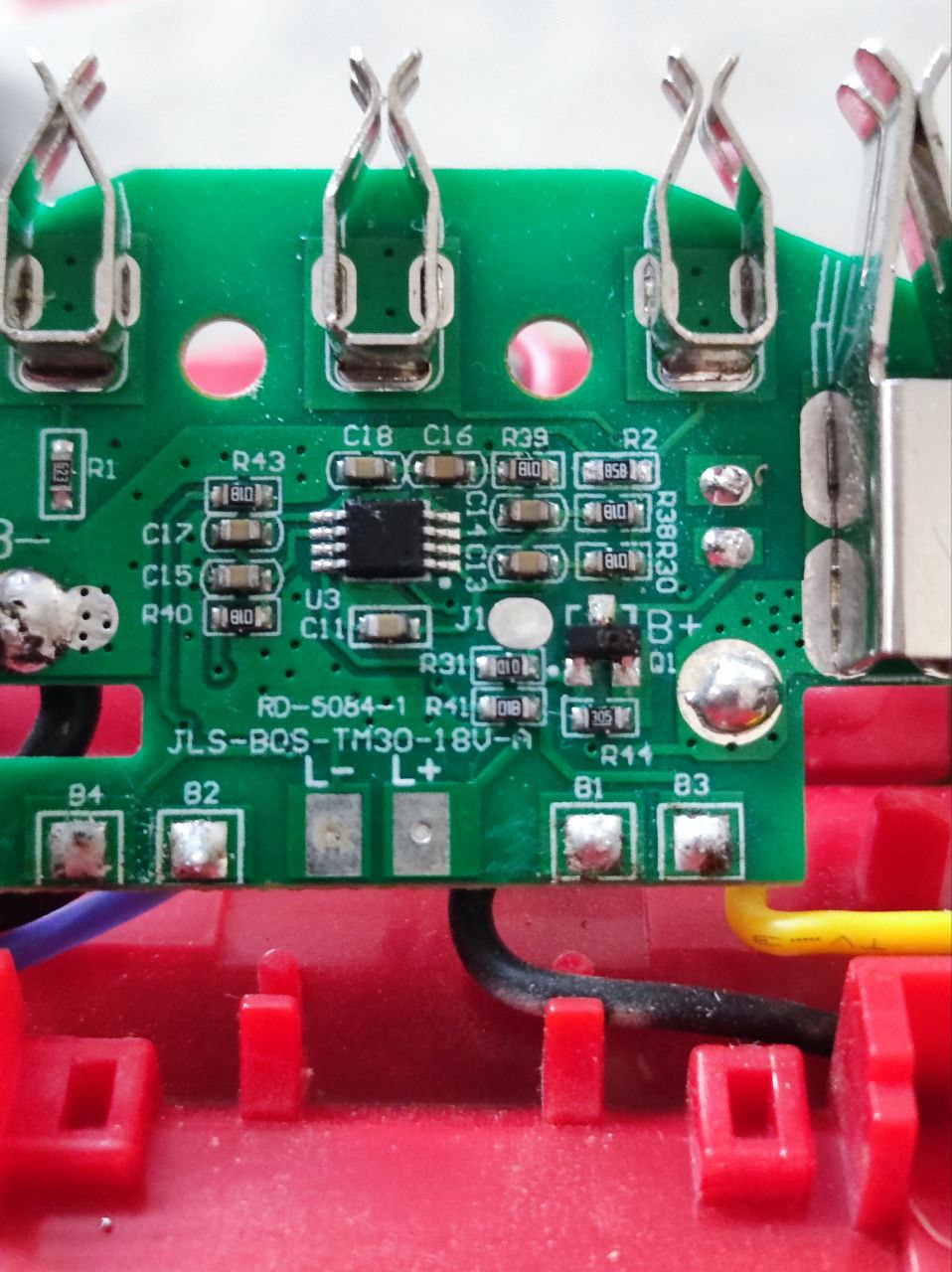

вот фотка китайской батарейки с этой темы, как раз COD1 имеет на выходе транзистор, и неспроста, там стопудово какой-то протокол.
Сообщение отредактировал hurtmanjoe - Понедельник, 11.11.2024, 00:23 |
|
|
|
|
|
hurtmanjoe
|
Дата: Понедельник, 11.11.2024, 05:08 | Сообщение # 126
|
|
|
почему я упоминаю управление - у меня есть болгарка gwx, вот когда у неё не было контакта из-за плохой пайки разъёма COD1(или 2 не помню) - она не запускалась. при этом переставал включаться на инструменте (когда батарея на инструменте) индикатор в батарее после включения болгарки.
т.е. инструмент НЕ ВКЛЮЧАЛСЯ при нажатии клавиши, на инструменте загоралась КРАСНАЯ индикация неисправности, а на аккумуляторе ПЕРЕСТАВАЛА работать индикация заряда (по нажатии кнопки).
если передёрнуть - то снова она включалась (индикация уровня заряда) до первого задействования курка.
т.е. инструмент как-то общается с платой, и по ссылке видно , что транзистор подключен к одному из проводов идущему на индикатор, а именно LB-.
Сообщение отредактировал hurtmanjoe - Понедельник, 11.11.2024, 05:14 |
|
|
|
|
|
Anat78
|
Дата: Понедельник, 11.11.2024, 13:13 | Сообщение # 127
|
Администраторы
Anat78
Майор
- Сообщений:7351
- Репутация:60±
|
на этой плате только сам контроллер элементов, никакого чипа для передачи данных нет
транзистор только для запрещения работы инструмента при разряде акб-элемента
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
hurtmanjoe
|
Дата: Понедельник, 11.11.2024, 20:09 | Сообщение # 128
|
|
|
Цитата Anat78 ( ) на этой плате только сам контроллер элементов, никакого чипа для передачи данных нет
вообщем, обмен там есть.
вопрос остаётся прежним - не знает зарядное, или не знает приложение.
Сообщение отредактировал hurtmanjoe - Понедельник, 11.11.2024, 20:11 |
|
|
|
|
|
Anat78
|
Дата: Понедельник, 11.11.2024, 20:24 | Сообщение # 129
|
Администраторы
Anat78
Майор
- Сообщений:7351
- Репутация:60±
|
в той плате которую скинули обмена данных нет
поэтому всегда надо знать какая именно у вас плата управления и контроллер на ней
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
hurtmanjoe
|
Дата: Понедельник, 11.11.2024, 20:58 | Сообщение # 130
|
|
|
блин, я для примера привёл, что там есть какое-то управлени, и спросил - КАК в оригинале работает ОПРЕДЕЛЕНИЕ типа аккумулятора...
только резисторами или цифровой канал.
вопрос - PROCORE - классический и PROCORE AMPSHARE - новый.
в приложении с gal18-160c КТО определяет ТИП акб? приложение ИЛИ зарядное? понятно, что зарядное СЧИТЫВАЕТ параметры по резисторам и что-то ещё подсасывает по цифровому каналу.
в итоге зарядка получает какие-то данные, которые относят батарею к тому или иному типу. procore/обычная.
кто проверял современные PROCORE AMPSHARE на более свежей gal18-160c ? они определяются правильно? хочется понять что искать 8) может продать зарядку и купить новую или найти дамп и перешить контроллер в ней.
|
|
|
|
|
|
petrovichzikov
|
Дата: Среда, 20.11.2024, 14:28 | Сообщение # 131
|
|
|
Здравствуйте,подскажите, умер один аккумулятор в батареи bosh 2.0A, заменил другим, шуруповерт работает, но зарядка нет как что сделать , другой аккумулятор заряжается всё нормально?
|
|
|
|
|
|
Anat78
|
Дата: Среда, 20.11.2024, 16:09 | Сообщение # 132
|
Администраторы
Anat78
Майор
- Сообщений:7351
- Репутация:60±
|
Проверить что заменили правильно
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
petrovichzikov
|
Дата: Среда, 20.11.2024, 16:30 | Сообщение # 133
|
|
|

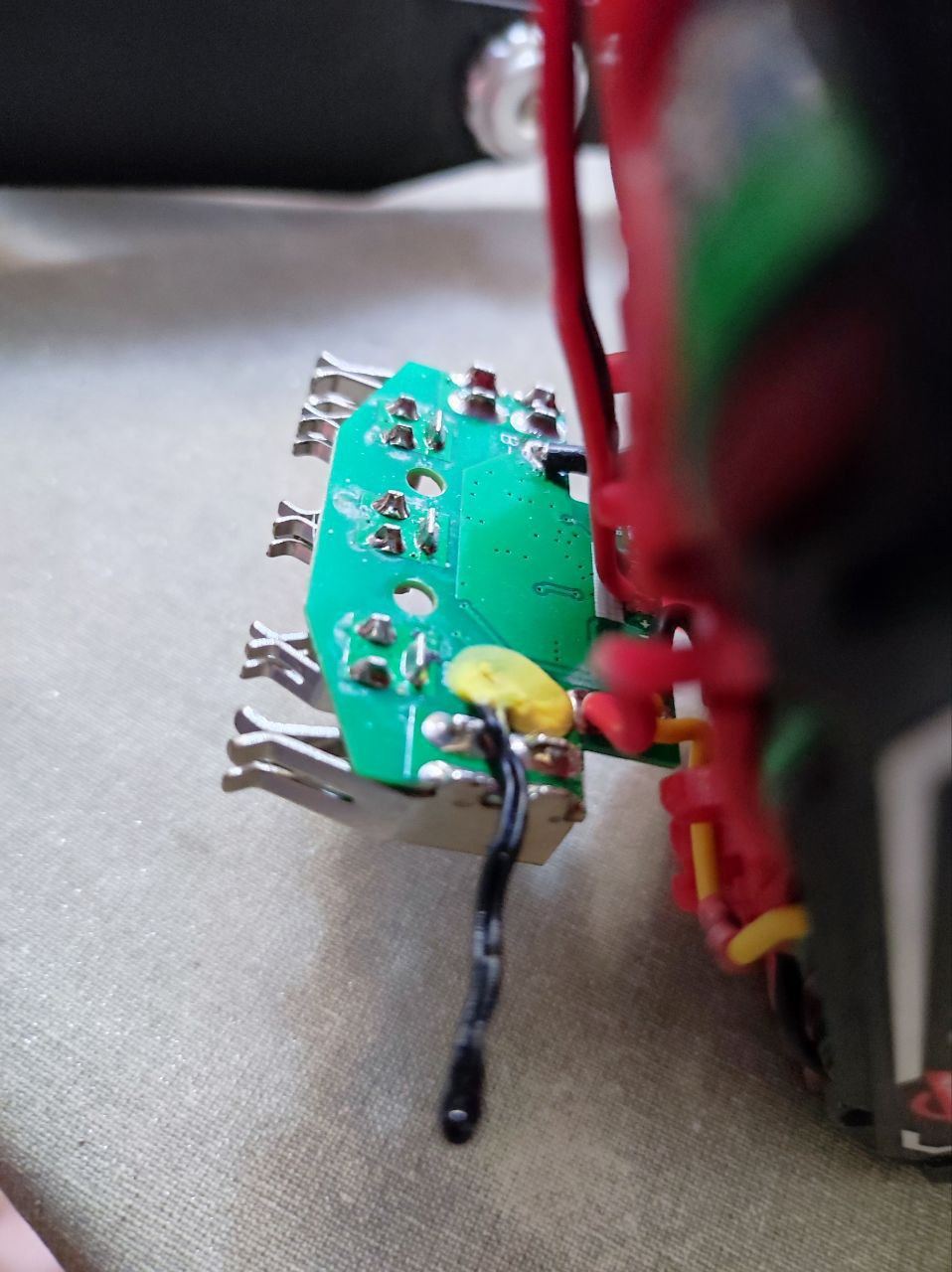

Так подключил
|
|
|
|
|
|
petrovichzikov
|
Дата: Среда, 20.11.2024, 16:31 | Сообщение # 134
|
|
|
Что то не могу фото загрузить
|
|
|
|
|
|
xx-d
|
Дата: Вторник, 26.11.2024, 12:38 | Сообщение # 135
|
Пользователи
xx-d
Рядовой
- Сообщений:14
- Репутация:0±
|
Здравствуйте, батарея 18v 1,5Ah как в сообщении 1 что будет если я просто заменю банки на 2,5Ач не трогая резисторы? Зарядник не дозарядит батарею? Нужно ли менять резисторы? R1 79кОм R2 1,69кОм
Сообщение отредактировал xx-d - Вторник, 26.11.2024, 13:17 |
|
|
|
|
|
Anat78
|
Дата: Вторник, 26.11.2024, 12:45 | Сообщение # 136
|
Администраторы
Anat78
Майор
- Сообщений:7351
- Репутация:60±
|
Зарядит, не менять
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
XameleonSS
|
Дата: Понедельник, 03.02.2025, 15:16 | Сообщение # 137
|
|
|
Уважаемые форумчане, приветствую!
Имеется проблемная АКБ Bosch 18V 2,0 Ah Li-Ion (маркировка GBA 18V 2,0Ah M-B).
Индикатор заряда на ней светится постоянно, и из-за этого она довольно быстро разряжается при простое.
АКБ разобрал, плату снял. Для этого пришлось аккуратно откусить приваренные к контактным пластинам провода.
Изначально думал, что причина в замыкании выключателя на плате индикатора заряда, но проверка показала что выключатель в норме.
R1=79 кОм
R2=997,5 Ом
Rt=2,4 мОм (на контактах, на отключенной плате) - возможно, в обрыве.
Аккуратно расковырял герметик на плате индикатора заряда. Легко отходит при нагревании феном по границе.
На плату индикатора заряда с платы контроллера батареи подходит 3 провода. 2 крайних - это напряжение с батареи (18 В) и ещё один средний.
Каково его назначение? Будет ли работать полноценно плата контроллера батареи при отключении платы индикатора заряда?
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 03.02.2025, 15:22 | Сообщение # 138
|
Администраторы
Anat78
Майор
- Сообщений:7351
- Репутация:60±
|
Да можете откусить его
Третий для зарядного
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
EricNord
|
Дата: Суббота, 08.02.2025, 12:48 | Сообщение # 139
|
|
|
Доброго времени суток.
Может и мне подскажете? Имеется батарейка 5аЧ, 18В. Не заряжается полностью. Заряжается минут 5-10, затем зарядка прекращается. На индикаторе 2 деления их трёх. Соответственно высаживается тоже очень быстро. 3-4 отверстия удаётся пробурить (батарейка используется на перфораторе). Элементы все живые, открывал, замерял. Надо смотреть плату. Но куда её смотреть даже не представляю.
Имеется ещё одна батарейка, но на 4аЧ. Уже пошла на донора, там пару элементов умерло. Могу ли я с неё плату засунуть в пятёрку?
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 08.02.2025, 12:53 | Сообщение # 140
|
Администраторы
Anat78
Майор
- Сообщений:7351
- Репутация:60±
|
Как проверяли элементы? Какое у всех напряжение и сопротивление внутреннее? Ёмкость
Платы да совместимы но это точно не плата
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
EricNord
|
Дата: Суббота, 08.02.2025, 15:13 | Сообщение # 141
|
|
|
О как! Был уверен, что именно плата...
Банки мерил тестером на напругу. Значение уже не помню, но на всех банках оно было одинаковым.
Как мерить ёмкость даже не представляю. А сопротивление... ну я не знал, что его надо мерить
Ладно, померяю. Позже. Отпишусь тогда...
|
|
|
|
|
