Аккумуляторы Bosch 18 вольт Li схема фото разборка
Anat78 Дата: Четверг, 10.01.2019, 11:56 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

Аккумуляторы Bosch 18 вольт Li схема фото разборка

Аккумулятор Bosch 18 вольт Li (от шуруповерта BOSCH GSR 1800 Li ) схема
Емкость 1,5ач

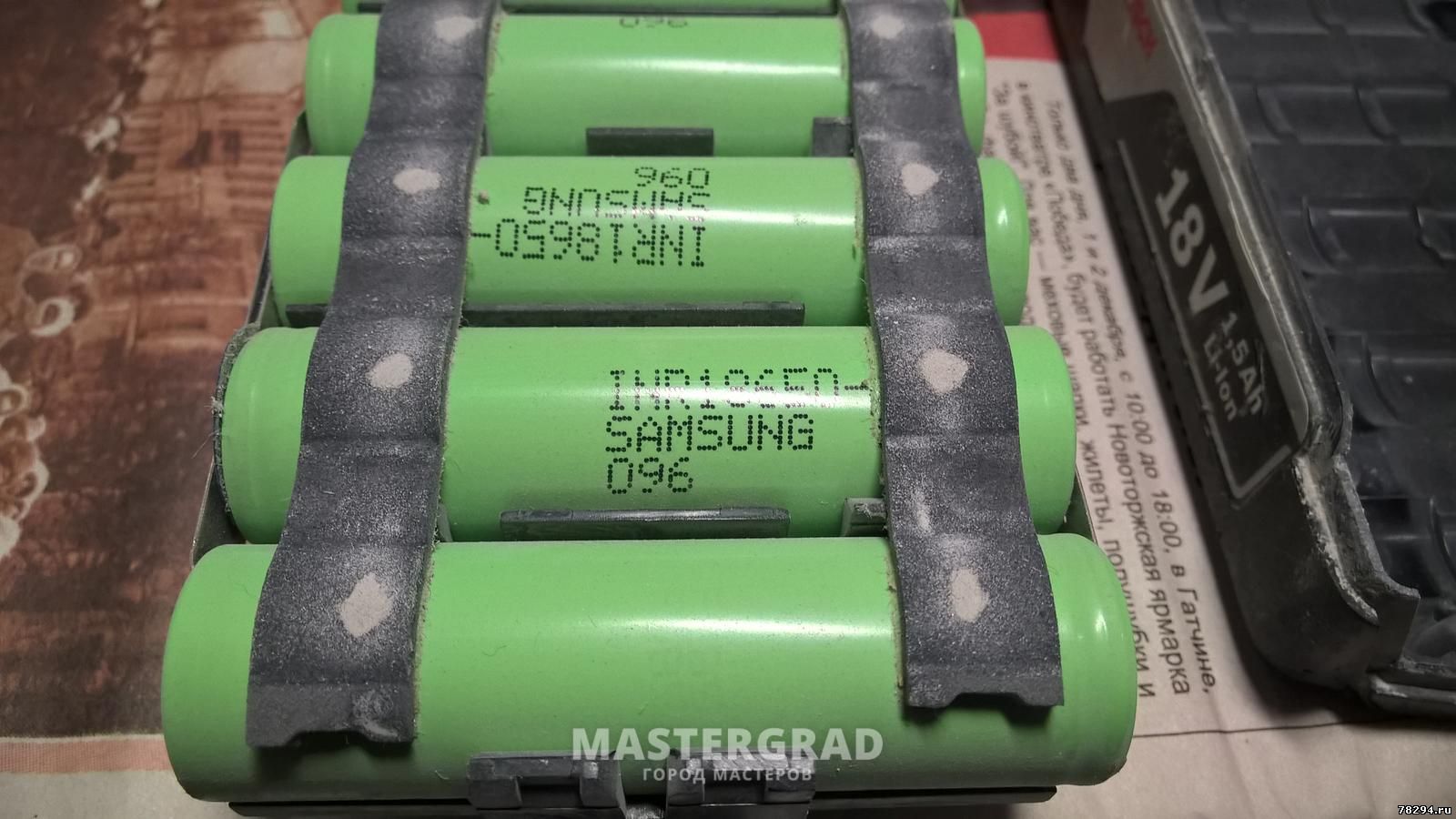

Всегда можно переделать под элементы 18650 емкостью 2,5ач Samsung INR1865025R 2500 mAh - http://ali.pub/3wtubf







Схема аккумулятора Bosch 18вольт:


Доступно только для пользователей

Поддержать развитие сайта можно здесь: http://serov1.ucoz.net/forum/0-0-0-36

Моя почта 78294@mail.ru

Обращайтесь, пишите на почту, всегда помогу и переделаю ваши батареи на литий https://www.avito.ru/serov....4887428
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.
Переделаю аккумуляторы на литиевые элементы от 1000р.
Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
cerzh Дата: Среда, 06.11.2019, 04:08 | Сообщение # 2

Пользователи

cerzh

Рядовой

  • Сообщений:5
  • Репутация:0±

Возможно,поможет кому нибудь, купил на ebay  bosh  шуруповерт ,купил у китаез кассету , с контроллером заряда каждой ячейки , собрал ,шуруповерт не крутит, оказалось транзистор на платке в кассете пробит и коротил выход термодатчика, спасибо здесь нашел номиналы выходов.
Anat78 Дата: Вторник, 12.11.2019, 02:24 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

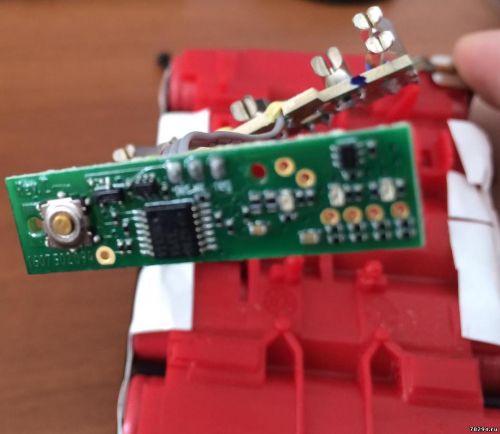

Аккумулятор Bosch 18 вольт 5ач. Банки 18650 LG HE4, по элементный контроль, плата универсальная 18-14.4 вольт.











78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 12.11.2019, 22:42 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

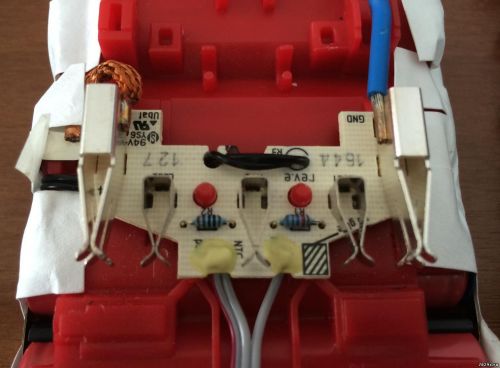

Аккумулятор Bosch 2ач

R1 ~ 78,3 кОм
R2 ~ 997 Ом
Зарядка "проверяет" R1 и Т
Инструмент "контролирует" R2 и T











Схема аккумулятора Бош 18 вольт


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
cerzh Дата: Четверг, 05.12.2019, 14:47 | Сообщение # 5

Пользователи

cerzh

Рядовой

  • Сообщений:5
  • Репутация:0±

А такой вопрос, COD1 ,COD2  для 3400 мА/ч какие резисторы в оригинале стоят?

Добавлено (05.12.2019, 14:50)
---------------------------------------------
Пока переделываю зарядное,зарядил от лабораторника., норм.
Но если есть у кого оригинальная батаре на 6 А\ч гляньте номинал резисторов COD1,COD2

Anat78 Дата: Четверг, 05.12.2019, 15:24 | Сообщение # 6

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

Для батареи 2ач 18 вольт бош резисторы:
COD1 R1 ~ 78,3 кОм
COD2 R2 ~ 997 Ом

Для батареи бош 18 вольт 5-6ач резисторы такие:

Доступно только для пользователей


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
cerzh Дата: Четверг, 05.12.2019, 21:01 | Сообщение # 7

Пользователи

cerzh

Рядовой

  • Сообщений:5
  • Репутация:0±

спасибо! даже не панасоники,а дешманскую литокалу))
купил на ebay  наборчик оригинальный акк 4а/ч с зарядкой , сравню когда зарядку переделаю.


Сообщение отредактировал cerzh - Четверг, 05.12.2019, 21:02
Anat78 Дата: Суббота, 21.12.2019, 20:22 | Сообщение # 8

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

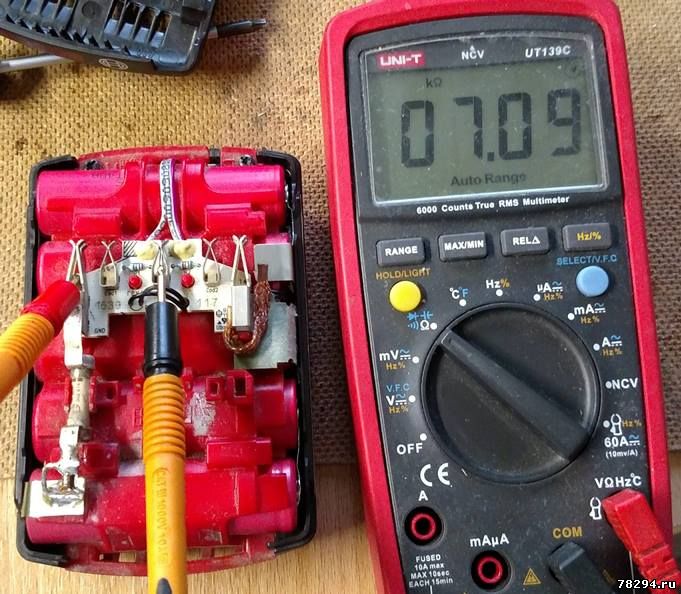

батарея бош 18 вольт 4 ач
R1- 7.6 КОм, 1%
R2- 51.3 КОм, 0.25%





2 элемента 18650 умерло- заменил - теперь батарея как новая











78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 01.07.2020, 03:48 | Сообщение # 9

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
sergej55 Дата: Среда, 08.07.2020, 08:28 | Сообщение # 10

Пользователи

sergej55

Рядовой

  • Сообщений:3
  • Репутация:0±

Цитата Anat78 ()
Аккумулятор Bosch 18 вольт 5ач. Банки 18650 LG HE4, по элементный контроль, плата универсальная 18-14.4 вольт.

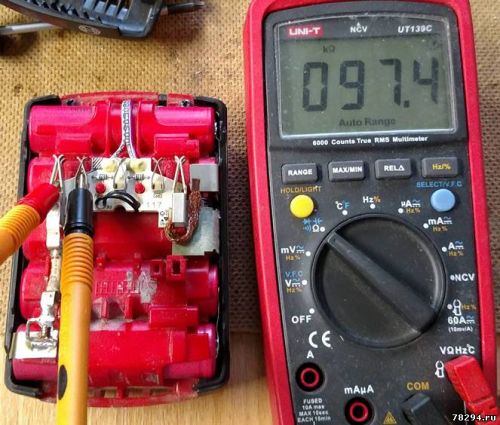

Сопротивление R1-97,6кОм поверхностное. От лабораторника заряжается, а родное помигает и не заряжает. Зарядное проверили с аналогичной батареей - работает(по словам хозяина). Подозреваю батарею. Прошу помочь.


Сообщение отредактировал sergej55 - Среда, 08.07.2020, 12:53
Anat78 Дата: Среда, 08.07.2020, 09:20 | Сообщение # 11

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

Проверьте термодатчик и напряжение на каждом элементе

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
sergej55 Дата: Среда, 08.07.2020, 13:53 | Сообщение # 12

Пользователи

sergej55

Рядовой

  • Сообщений:3
  • Репутация:0±

Цитата Anat78 ()
Проверьте термодатчик и напряжение на каждом элементе
Rt=5.43kOm. Спаралеленые элементы по 3.69в. Термодатчик идёт через схему и до контакта не доходит ни чего. Какие то миливольты. При зажатии меж пальцев сопротивление меняется у Rt.
Если отпаять контроль ечеек ни чего не защёлкнется как на ноутах? Хочу попробовать упростить схему.
Anat78 Дата: Среда, 08.07.2020, 15:19 | Сообщение # 13

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

да можно упростить до схемы как на более старых батареях бош, у контроллера памяти нет
по описанию контроллер батареи выдает сигнал что заряд окончен слишком рано


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
sergej55 Дата: Четверг, 09.07.2020, 12:40 | Сообщение # 14

Пользователи

sergej55

Рядовой

  • Сообщений:3
  • Репутация:0±

Озвучил хозяину все нюансы и сделали по старой упрощеной схеме всё работает. Спасибо за подсказки. Не плохо бы схему-сервис мануал батареи нового образца с контролером.
MAKVAIR Дата: Суббота, 10.10.2020, 19:06 | Сообщение # 15

Пользователи

MAKVAIR

Рядовой

  • Сообщений:1
  • Репутация:0±

Anat78, приветствую! Столкнулся с таким вопросом . Собираюсь брать зелёный бош серии power for all ! 18 v . Так вот где можно найти аналоги акумов 6 А/Ч ? А то оригинальные 6/7 тысяч стоят . На алике ненашел ! Подскажите пожалуйста как выйти из ситуации
Anat78 Дата: Суббота, 10.10.2020, 19:12 | Сообщение # 16

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

Вы не первый кто обратился с такой проблемой, в соседней теме про АКБ бош for all , я написал решение перейти на синий бош и выслал им адаптер всем

http://www.78294.ru/forum/125-769-3071-16-1591986672


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
kyray Дата: Вторник, 24.11.2020, 23:35 | Сообщение # 17

Пользователи

kyray

Рядовой

  • Сообщений:1
  • Репутация:0±

У кого-нибудь есть батарея ProCore? Было бы очень интересно измерить там R1 и R2.
Извините, мне пришлось использовать гугл переводчик.
Anat78 Дата: Четверг, 26.11.2020, 15:15 | Сообщение # 18

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

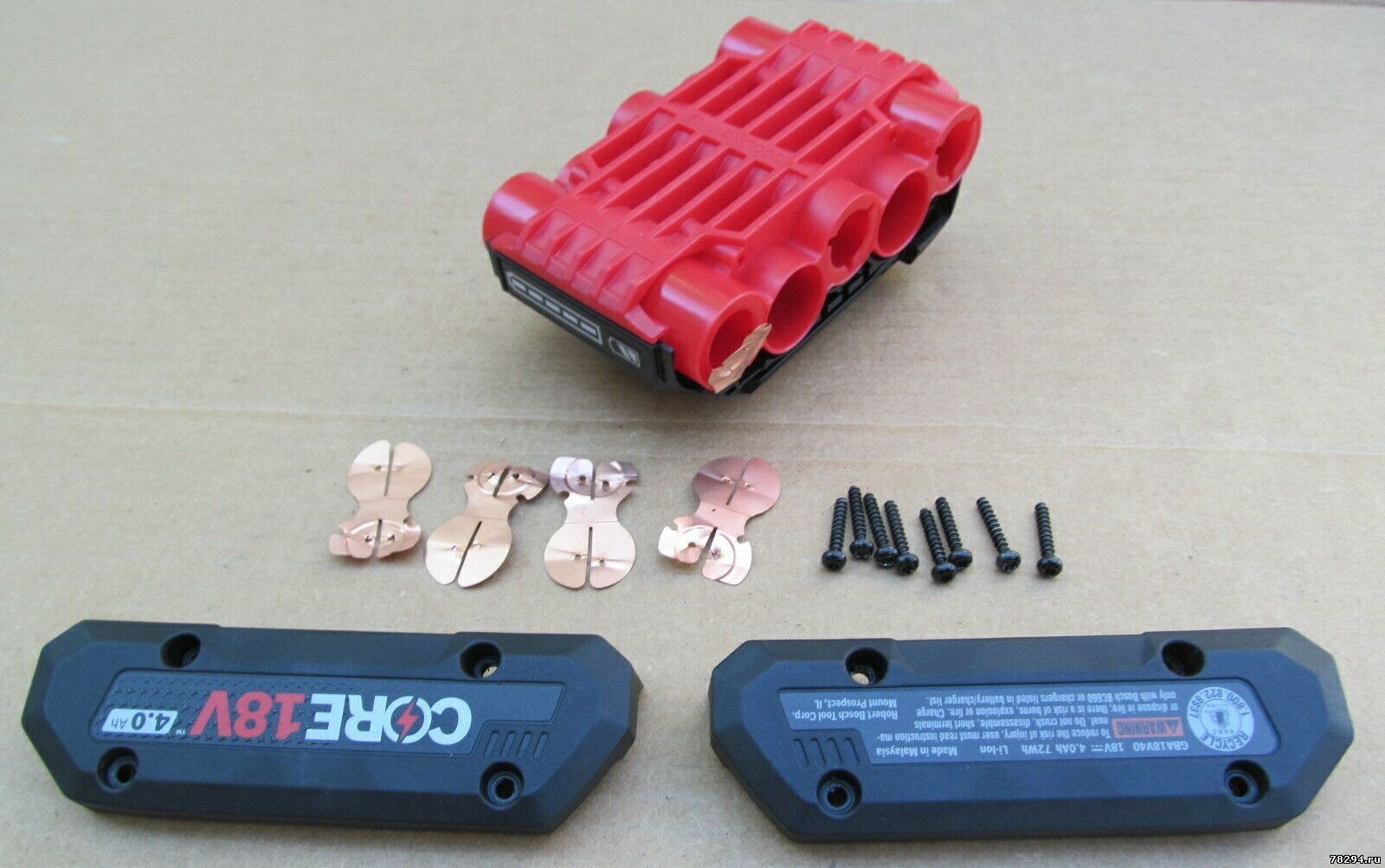

Пока только фото разборки bosch procore 4ач  18вольт элементы стоят 21700

Bosch GBA ProCORE 18V 4.0Ah Professional Li-Ion 21700 Cell











78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
kai50505 Дата: Вторник, 26.01.2021, 18:16 | Сообщение # 19

Пользователи

kai50505

Рядовой

  • Сообщений:27
  • Репутация:0±

Вот пришел китайский  2021  типа Bosch  18V 6000mAh. Предохранителя нет, R1 - 62 kOm, R2 =7,5 kOm., Rt=10kOm. Стоит чип, но не видно маркировки и не понятны его функции.



Номиналы SMD R1 "623" - 62kOm и R2 "85B" - 7,5kOm . У чипа балансира обвязка R30-R43  "01B" - 1kOm.

Anat78 Дата: Вторник, 26.01.2021, 20:50 | Сообщение # 20

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

Маркировку самих элементов 18650 не сфотографировали? можно было бы определить реальную емкость батареи и получить скидку у продавца smile

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
kai50505 Дата: Четверг, 28.01.2021, 22:02 | Сообщение # 21

Пользователи

kai50505

Рядовой

  • Сообщений:27
  • Репутация:0±

Цитата Anat78 ()
Маркировку самих элементов 18650 не сфотографировали? можно было бы определить реальную емкость батареи и получить скидку у продавца
Вытащил один 18650, маркировки вообще нет никакой. Да, китайцы с емкостью уже научены и ставят лысые.
ufamag11 Дата: Четверг, 04.02.2021, 15:04 | Сообщение # 22

Пользователи

ufamag11

Рядовой

  • Сообщений:2
  • Репутация:0±

Добрый день! подскажите, аккумулятор Bosch 18 В; 3 А*ч; Li-Ion) Premium, перестал заряжаться. На зарядке при подключении горит зеленый немигающий огонек как при полной зарядке. При этом при включении любого инструмента не работает. При нажатии кнопки тест, так же не горят огоньки. Менять аккумуляторы 18650 или может быть другая причина? разобрал, нигде ничего на контактах не отвалилось, визуально горелого то же нет.
Anat78 Дата: Четверг, 04.02.2021, 15:26 | Сообщение # 23

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

Раз уже разобрали то можете померить напряжение на всех элементах?

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
ufamag11 Дата: Пятница, 05.02.2021, 14:06 | Сообщение # 24

Пользователи

ufamag11

Рядовой

  • Сообщений:2
  • Репутация:0±

Добрый день! да, сегодня вечером замерю.

Добавлено (08.02.2021, 12:06)
---------------------------------------------

Цитата Anat78 ()
Раз уже разобрали то можете померить напряжение на всех элементах?
Добрый день! один показал 0,12 остальные 0 или 0,02
kai50505 Дата: Воскресенье, 14.02.2021, 17:55 | Сообщение # 25

Пользователи

kai50505

Рядовой

  • Сообщений:27
  • Репутация:0±

Цитата Anat78 ()
Маркировку самих элементов 18650 не сфотографировали? можно было бы определить реальную емкость батареи и получить скидку у продавца
Вот один из десяти оказался маркированный. Пришел такой китайский  2021 , аля Bosch  18V, но аж на 10000mAh.
Тот же 6000mAh,  с  таким же балансиром и R1 - 62 kOm, R2 =7,5 kOm, и  18650.
Четыре банки сразу под замену.



Anat78 Дата: Воскресенье, 14.02.2021, 23:19 | Сообщение # 26

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

Элементы с внутренним сопротивлением 30 мОм

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
kai50505 Дата: Понедельник, 15.02.2021, 10:21 | Сообщение # 27

Пользователи

kai50505

Рядовой

  • Сообщений:27
  • Репутация:0±

Цитата Anat78 ()
Элементы с внутренним сопротивлением 30 мОм
Спасибо, есть из старых запасов китайские VTC4, они и пойдут на замену.
Anat78 Дата: Понедельник, 15.02.2021, 11:59 | Сообщение # 28

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

Поэтому проще сразу покупать просто корпус и нормальные элементы и собирать самому smile

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
kai50505 Дата: Понедельник, 15.02.2021, 15:01 | Сообщение # 29

Пользователи

kai50505

Рядовой

  • Сообщений:27
  • Репутация:0±

Цитата Anat78 ()
Поэтому проще сразу покупать просто корпус и нормальные элементы и собирать самому
Согласен, но где сейчас  купить не по ломовой цене,  не проблемные \проверенные? А в данном случае продавец сразу вернул 65% стоимости. Я  удивлен, да и неплохой корпус с балансиром достался всего за 450р.
oleg1900 Дата: Среда, 10.03.2021, 16:29 | Сообщение # 30

Пользователи

oleg1900

Рядовой

  • Сообщений:3
  • Репутация:0±

Добрый день. Хочу собрать аккумулятор для перфоратора на элементах 21700 под корпус с али
http://ali.pub/5m90qn

Какие аккумуляторы лучше купить?
1) Samsung INR21700-50E Номинальная емкость аккумулятора 5000 mAh. Допустимый длительный ток разряда - 9,8 А и до 14,7 А кратковременно.
или
2) Samsung INR21700-40T Емкость аккумулятора 4000 mAh. Допустимый длительный ток разряда - 35 А и до 45 А
