Аккумулятор AEG 18 вольт ремонт
Anat78 Дата: Четверг, 26.12.2019, 15:49 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6581
  • Репутация:53±
Anat78

В этой теме рассматриваются все аккумулятора АЕГ на 18 вольт, их ремонт и переделки

Аккумулятор L1820S (18 В; 2 A*ч; Li-ion) AEG 4935472275
Аккумулятор L1815G (18В; 1.5 А*ч; Li-Ion) AEG 4932459425
Аккумулятор L1820SHD (18 В; 2 Ач; Li-Ion) AEG 4935478858
Аккумулятор L1815R (18 В; 1.5 A*ч; Pro Li-ion) AEG 4932352654
Аккумулятор L1820R (18 В; 2 A*ч; Li-ion) AEG 4932430169
Аккумулятор L1840R (18 В; 4 A*ч; Li-ion) AEG 4932430170
Аккумулятор L1850R (18 В; 5 A*ч; Li-ion) AEG 4932451630
Аккумулятор L1830R (18 В; 3 A*ч; Pro Li-ion) AEG 4932352655

Аккумулятор AEG 18 вольт ремонт



Принесли в ремонт - сказали не заряжается после хранения на улице при -25гр

Вскрываем и замеряем напряжение на всех ячейках - увы на всех около 0,7вольт всего











Значит все под замену. Ставим новые ячейки 18650-25R и получается новая батарея на 5ач 18 вольт.

Обращайтесь, пишите на почту, всегда помогу отремонтировать и переделаю ваши батареи на литий https://www.avito.ru/serov....4887428
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.
Переделаю аккумуляторы на литиевые элементы от 1000р.
Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 04.03.2020, 16:10 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6581
  • Репутация:53±
Anat78

Схема аккумуляторов АЕГ и Ridgid:
контроллер зарядки аккумулятора внутренний
варианты 5-10 акумуляторов LioN типа 18650
на HA1930
есть несколько фоток аккумуляторов в разборе
OB2202CP - шим сетевой , первичка
R5R0C014FA - контроллер зарядного адаптера док-станция

Доступно только для пользователей


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Суббота, 18.04.2020, 19:56 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:6581
  • Репутация:53±
Anat78

Иногда вот такие приносят даже акб в ремонт:

Утопленник:
Доступно только для пользователей


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 26.01.2021, 14:52 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:6581
  • Репутация:53±
Anat78

AEG представила аккумуляторы 18 В нового поколения High Demand L1890RHD и L1860RHD – ёмкостью 9 и 6 А*ч

МОЩНОСТЬ
  • Новые высококачественные ячейки 3,0 A*ч обеспечивают высокую отдачу и низкое сопротивление.
  • Соединительные пластины имеют большую площадь. Как следствие, отпадает необходимость в проводах и снижается общее сопротивление
    аккумулятора.
  • В передаче энергии участвуют 6 сварочных точек, в результате чего сопротивление ниже на 33% (по сравнению с контактами в батареях
    предыдущего поколения).
  • Увеличенная площадь радиатора помогает отвести тепло от ячеек и избежать перегрева элементов платы.
  • Увеличенное расстояние между ячейками снижает риск нагрева ячеек друг от друга.
    Главное следствие всех этих нововведений – повышение мощности на 35% (если сравнивать с батареей предыдущего поколения AEG L1850R).



    УНИВЕРСАЛЬНОСТЬ
  • GBS-платформа, разработанная AEG в 2007 году. В её основе лежит слайдерная посадка с
    двумя контактами, используемая во всех инструментах AEG 18 В.
  • Большая электронная плата, обеспечивающая защиту от перегрузки и от перегрева, а также индивидуальный мониторинг ячеек.
  • D-Tech соединение, гарантирующее 100% унификацию (подробно описано ниже).
  • Индикатор уровня заряда – точно такой же, как во всех аккумуляторах серии AEG Pro 18V Li-Ion.



    СИСТЕМА D-TECH, или 100% УНИФИКАЦИЯ
    Новое поколение аккумуляторов – HD (High Demand) – имеет гораздо
    большие возможности по сравнению с обычными батареями Pro-Lithium-Ion
    (L1850R, L1840R и др.).
    Например, они в состоянии отдавать ток до 120 А. Однако это может
    привести к повреждению самого инструмента, поскольку модели предыдущего
    поколения были рассчитаны на силу тока, не превышающую 70 А…
    Для решения данной проблемы в новых аккумуляторах High Demand добавили 2
    контакта, а на каждом новом инструменте предусмотрели 2 ответных
    контакта. Это позволяет работать с ограничением силы тока 80 А для
    старых инструментов или 100/ 110/ 120 А – для новых, в зависимости от
    настроек, заложенных в каждом из них.
    Таким образом, если батарея не обнаруживает ответные контакты,
    максимальная сила тока автоматически ограничивается на уровне 80 А.



    Небольшой F.A.Q. по системе D-Tech:Вопрос: Будут ли все новые инструменты иметь систему D-Tech?
    Ответ: Нет. Система D-Tech увеличивает стоимость инструмента и не всегда нужна. В качестве примере рассмотрим
    аккумуляторный SDS+ перфоратор – у него энергия, потребляемая ударным
    механизмом, мало зависит от выполняемой работы. То же самое относится к
    импульсным винтовёртам и гайковёртам.
    Вопрос: Можно ли добавить систему D-Tech к существующему инструменту?
    Ответ: Нет. Произведённый ранее инструмент рассчитан на максимальную силу тока 70 А. Добавление системы D-Tech потребует замены
    двигателя и кнопки, поскольку они могут не выдержать более высокую силу
    тока – это нецелесообразно по экономическим причинам.
    Вопрос: Может ли система D-Tech использоваться со щёточными двигателями?
    Ответ: Нет. Функционирование D-Tech требует наличия электронной платы, отсутствующей в щёточных инструментах. Стоимость
    такой платы составляет около 15 долларов США. Поскольку щёточные
    инструменты, как правило, находятся в сегменте, чувствительном к цене,
    добавление платы сделает данный инструмент неконкурентоспособным.

    НАДЁЖНОСТЬ
  • Рамка крепления ячеек защищает их от ударов и вибрации.
  • Усиленные контакты избавлены от проводов и снижают сопротивление аккумулятора.
  • 6 сварочных точек гарантируют надёжность соединения и дополнительно повышают устойчивость к ударам и вибрации.
  • Резиновая прокладка повышает защищённость от влаги.
  • Нанопокрытие электронной платы идеально защищает элементы платы от влаги и коррозии.

    ТЕМПЕРАТУРНЫЕ УСЛОВИЯ РАБОТЫРабочий диапазон температур новых аккумуляторов HD – от -18°C до +50°C.
    Однако тут нужно учитывать, что при работе ячейки генерируют тепло. И
    если батарея хранилась в тёплом помещении, Вы сможете работать, даже
    если температура воздуха снаружи будет -30°C. Главное – начать, пока
    аккумулятор ещё не охладился ниже допустимого предела.

    ПРОДОЛЖИТЕЛЬНОСТЬ РАБОТЫ
    • Если сравнивать батареи L1860RHD (новая, HD) и L1850R (предыдущего поколения), то благодаря использованию в первой новых ячеек повышенной
      ёмкости 3,0 А*ч (против 2,5 А*ч у «банок» предыдущего поколения) продолжительность работы у новинки выше на 20%.
    • У нового аккумулятора L1890RHD ёмкостью 9,0 A*ч время работы в 2 раза выше, чем у L1850R, поэтому он идеально подходит для операций,
      требующих больших затрат энергии.
    • Индикатор уровня заряда позволяет всегда быть в курсе, сколько энергии осталось у батареи.


    ВЕС АККУМУЛЯТОРОВ AEG HD
    • L1860RHD – 1,2 кг,
    • L1890RHD – 1,8 кг.

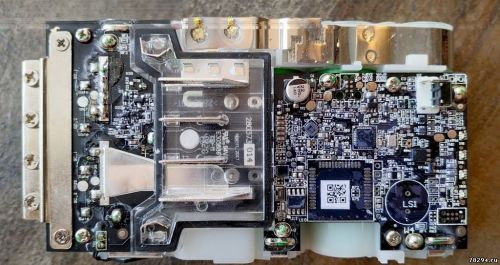

    Плата в аккумуляторе aeg 18v 9 Ah pro hd :



    78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
    http://www.78294.ru/forum/48
  • Anat78 Дата: Вторник, 26.01.2021, 14:59 | Сообщение # 5

    Администраторы

    Anat78

    Майор

    • Сообщений:6581
    • Репутация:53±
    Anat78

    Аккумулятор AEG 4ач AEG L1840R



    78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
    http://www.78294.ru/forum/48
    albhedmachina Дата: Четверг, 23.09.2021, 16:36 | Сообщение # 6

    Пользователи

    albhedmachina

    Рядовой

    • Сообщений:1
    • Репутация:0±

    Ради интереса решил померить литокалой емкость аккумуляторов.
    L1815R 2016г показал 1350 +-20 на каждой банке. Отбаллансированы хорошо.
    L1820R 2017г показал 2050 (мерил только одну банку) Отбаллансированы хорошо.
    L1840R 2017г показал 3900 (мерил только одну банку) Отбаллансированы БЫЛИ хорошо.
    Собственно вопрос.
    Я специально недозарядил одну банку 4 банки по 4.15в (полный заряд), одна 3.95в
    Воткнул в зарядник, он почти сразу перешел в решим поддержания, час последил и напряжение на испытуемой банке не выросло.
    Есть ли балансировка внутри батареи?
    Судя по сопротивлениям на схеме там балансировкой и не пахнет.
    Anat78 Дата: Четверг, 25.11.2021, 22:32 | Сообщение # 7

    Администраторы

    Anat78

    Майор

    • Сообщений:6581
    • Репутация:53±
    Anat78

    Балансировки нет!

    Плата в аккумуляторе aeg ridgid 18v 6 Ah R8400806:





    78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
    http://www.78294.ru/forum/48
    Anat78 Дата: Понедельник, 24.01.2022, 08:59 | Сообщение # 8

    Администраторы

    Anat78

    Майор

    • Сообщений:6581
    • Репутация:53±
    Anat78

    Аккумулятор АЕГ 18 вольт 2ач AEG L1820S
    Элементы стоят Самсунг 18650-20RM





    Доступно только для пользователей


    78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
    http://www.78294.ru/forum/48
    Anat78 Дата: Четверг, 03.02.2022, 13:47 | Сообщение # 9

    Администраторы

    Anat78

    Майор

    • Сообщений:6581
    • Репутация:53±
    Anat78

    AEG L1850SHD 5ач начинка



    • Совместим со всеми инструментами AEG PRO18V
    • AEG 5.0Ач HD аккумулятор обеспечивает более высокую, до 20% по сравнению с предыдущим поколением, мощность продолжительную работу при сохранении минимальных размеров
    • Защита от перегрева: отключает аккумулятор, если температура поднимается выше допустимого уровня
    • Защита от перегрузки: защищает как аккумулятор, так и инструмент при увеличении нагрузки выше допустимого значения


    • Артикул 4935478860
    • Вес (кг) 0,7
    • Емкость аккумулятора (Ач) 5,0
    • Напряжение (В) 18


    Новая начинка:







    Элементы так же пока остались 18650

    AEG L1840S начинка:





    Элементы 18650-25RM  Samsung


    78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
    http://www.78294.ru/forum/48
    Anat78 Дата: Четверг, 03.02.2022, 14:29 | Сообщение # 10

    Администраторы

    Anat78

    Майор

    • Сообщений:6581
    • Репутация:53±
    Anat78

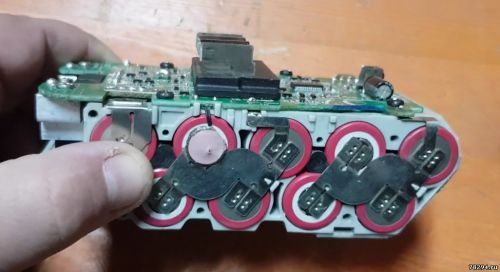

    старая батарея 1,5ач:



    Старая батарея 5ач:







    78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
    http://www.78294.ru/forum/48
    Anat78 Дата: Суббота, 19.02.2022, 03:49 | Сообщение # 11

    Администраторы

    Anat78

    Майор

    • Сообщений:6581
    • Репутация:53±
    Anat78

    Китайские батареи с али:



    78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
    http://www.78294.ru/forum/48
    Anat78 Дата: Понедельник, 21.03.2022, 15:33 | Сообщение # 12

    Администраторы

    Anat78

    Майор

    • Сообщений:6581
    • Репутация:53±
    Anat78

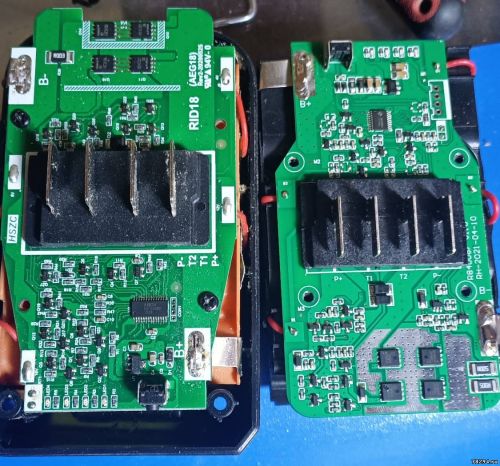

    Сравнение с китайской батареей с али R840087 18В, 6Ач, 108Вт.ч, 630 г. заявлено

    1. Китай R840087
    2. AEG L1820S
    3. AEG L1840S
    4. AEG L1860RHD

    СТОИМОСТЬ

    1. Китай 6.0 в феврале 2022г по 4 тыс. р./шт. Сейчас продаются по 8 тыс. руб/шт
    2. AEG L1820S в феврале 3600 руб. сейчас 5800 руб/шт.
    3. AEG L1840S в феврале 5900 руб/шт. сейчас7550 руб/шт.
    4. AEG L1860RHD в феврале 9500 руб/шт. сейчас 15450 руб/шт.

    ХАРАКТЕРИСТИКИ

    1. Китай 6.0 18В, 6Ач, 108Вт.ч, 630 г.
    2. AEG L1820S 18В, 2Ач, 36Вт.ч, 430 г.
    3. AEG L1840S 18В, 4Ач, 72Вт.ч, 690 г.
    4. AEG L1860RHD 18В, 6Ач, 108Вт.ч, 811 г.

    КОНСТРУКЦИЯ

    1. Банки 18650 неизвестного происхождения, голубого цвета. Корпус «дырявый».
    2. Банки 18650 предположительно Samsung20RMсалатового цвета 25A.
    3. Банки 18650 предположительно Samsung 20R M салатового цвета 25A.
    4. Банки 18650 SONYVTC6 ярко зеленого цвета 3000mAh, 30A.

    Важные моменты! Силовые дорожки приварены на 6 точек и имеют бОльшую площадь. Корпуса в серии HD более влагозащищенные. Присутствует
    система D-Tech. Платы залиты лаком.

    ТЕСТ как держат заряд (на аккумуляторной УШМ BEWS18-125)

    1. Китай R840087 29 минут
    2. AEGL1820S - не проверялось
    3. AEG L1840S 40 минут
    4. AEG L1860RHD 57 минут





















    78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
    http://www.78294.ru/forum/48
    Anat78 Дата: Понедельник, 21.03.2022, 15:45 | Сообщение # 13

    Администраторы

    Anat78

    Майор

    • Сообщений:6581
    • Репутация:53±
    Anat78

    еще фото:













    78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
    http://www.78294.ru/forum/48
    proglot Дата: Четверг, 07.04.2022, 10:55 | Сообщение # 14

    Пользователи

    proglot

    Рядовой

    • Сообщений:2
    • Репутация:0±

    Здравствуйте.
    Имеется аккумулятор L1830R AEG. При нажатии на кнопку индикатора заряда, мигает 4 раза левый светодиод. В зарядном устройстве показывает неисправность аккумулятора. На четырех парах банок напряжение было 4,4В (проверял тремя мультиметрами), а на пятой 3,9 В. Банки отбалансировал. Результата нуль.
    Подскажите, пожалуйста, куда копать? Что значит четырехкратное мигание? Мог ли заблокироваться контроллер? Можно ли заказать отдельно BMS с Али? Я что-то не нашел.
    Anat78 Дата: Четверг, 07.04.2022, 13:05 | Сообщение # 15

    Администраторы

    Anat78

    Майор

    • Сообщений:6581
    • Репутация:53±
    Anat78

    Да или неисправна плата или заблокировалась, показывает неисправность так
    да на али их полно платы, беру такие: https://alli.pub/6j5k7l


    78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
    http://www.78294.ru/forum/48
    Anat78 Дата: Понедельник, 01.08.2022, 14:50 | Сообщение # 16

    Администраторы

    Anat78

    Майор

    • Сообщений:6581
    • Репутация:53±
    Anat78

    Ремонт старых акб аег 1,5ач на 2,6ач:



    78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
    http://www.78294.ru/forum/48
    k1-aleksei Дата: Понедельник, 05.09.2022, 11:44 | Сообщение # 17

    Пользователи

    k1-aleksei

    Рядовой

    • Сообщений:1
    • Репутация:0±

    Цитата Anat78 ()
    Схема аккумуляторов АЕГ и Ridgid:контроллер зарядки аккумулятора внутренний
    варианты 5-10 акумуляторов LioN типа 18650
    на HA1930
    есть несколько фоток аккумуляторов в разборе
    OB2202CP - шим сетевой , первичка
    R5R0C014FA - контроллер зарядного адаптера док-станция

    Добрый день пришел на ремонт такой же аккум L1415R/ 1.5Ah
    разобрал, банки полностью заряжены, зарядное определяет как неисправную батарею, другие акб заряжает как следует, на кнопку индикации заряда батарее не реагирует, при снятии/установке платы защиты на банки, диоды индикации мигают несколько раз и снова так же ничего не работает, подскажите куда копать. Благодарю!
    Anat78 Дата: Вторник, 22.11.2022, 20:27 | Сообщение # 18

    Администраторы

    Anat78

    Майор

    • Сообщений:6581
    • Репутация:53±
    Anat78

    k1-aleksei

    для начала проверить исправность контроллера батареи, сбросить его и потом уже думать....


    78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
    http://www.78294.ru/forum/48
    volkovidi Дата: Понедельник, 13.03.2023, 18:02 | Сообщение # 19

    Пользователи

    volkovidi

    Рядовой

    • Сообщений:3
    • Репутация:0±

    Добрый день, аккумулятор l1850shd на 5Ah
    вы советуете плату с али, но у нее другой вид, подойдет она, у этой платы нет боковых контактов для зарядки

    Аккумуляторы в норме дают 20,1 индикаторы мигают все  и гаснут

    Добавлено (14.03.2023, 11:17)
    ---------------------------------------------
    Anat78
    Доброе утро, так не понял можно ставить плату: https://alli.pub/6j5k7l на  l1850shd

    andygl Дата: Четверг, 23.03.2023, 19:38 | Сообщение # 20

    Пользователи

    andygl

    Рядовой

    • Сообщений:5
    • Репутация:0±

    Здравствуйте.
    Ремонтировал аккумулятор L1815R, заменил банки. Во время пайки контактов мигали индикаторы, потом перестали. После замены на банках напряжение 20, 7; на клеммах аккумулятора 18,5. При нажатии кнопки на аккумуляторе светодиоды уровня заряда не загораются. При установке в ЗУ AL1218G мигает красный индикатор.Можно ли аккумулятор привести в чувство?
    Anat78 Дата: Четверг, 23.03.2023, 20:15 | Сообщение # 21

    Администраторы

    Anat78

    Майор

    • Сообщений:6581
    • Репутация:53±
    Anat78

    volkovidi - да можно

    Цитата andygl ()
    При нажатии кнопки на аккумуляторе светодиоды уровня заряда не загораются.
    сбросьте контроллер просто


    78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
    http://www.78294.ru/forum/48
    andygl Дата: Пятница, 24.03.2023, 20:59 | Сообщение # 22

    Пользователи

    andygl

    Рядовой

    • Сообщений:5
    • Репутация:0±

    Цитата
    сбросьте контроллер просто
    Не помогло. После сброса индикаторы мигнули 20 раз и все вернулось на исходную
    volkovidi Дата: Понедельник, 27.03.2023, 19:14 | Сообщение # 23

    Пользователи

    volkovidi

    Рядовой

    • Сообщений:3
    • Репутация:0±

    Цитата Anat78 ()
    volkovidi - да можно
    Сегодня пришла, не входит, радиатор мешает,  плата длиннее, кнопка не попадает
    Anat78 Дата: Понедельник, 27.03.2023, 19:34 | Сообщение # 24

    Администраторы

    Anat78

    Майор

    • Сообщений:6581
    • Репутация:53±
    Anat78

    1 в 1 конечно же не подходит все надо дорабатывать напильником, чтобы она стала короче ставлю другой радиатор совсем
    у китайцев стоит бесполезный кусок алюминия:



    78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
    http://www.78294.ru/forum/48
    volkovidi Дата: Понедельник, 27.03.2023, 20:32 | Сообщение # 25

    Пользователи

    volkovidi

    Рядовой

    • Сообщений:3
    • Репутация:0±

    Anat78,
    Радиатор я подточил, подогнал.
    А кнопку как подгоняли, она упирается
    конденсатор мешает


    Сообщение отредактировал volkovidi - Понедельник, 27.03.2023, 22:15
    Anat78 Дата: Среда, 29.03.2023, 11:16 | Сообщение # 26

    Администраторы

    Anat78

    Майор

    • Сообщений:6581
    • Репутация:53±
    Anat78

    Кнопка да там надо пластинку приделать для нажатия и пластик срезать в корпусе под все что выступает

    78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
    http://www.78294.ru/forum/48
    juzzle Дата: Четверг, 06.04.2023, 02:21 | Сообщение # 27

    Пользователи

    juzzle

    Рядовой

    • Сообщений:5
    • Репутация:0±

    Доброго вечера, может кто сталкивался, оставил акб(1850R) на месяц в гараже при минусе, теперь при установке на зарядку постоянно мигает индикатор температуры на устройстве(L1418). Акб не заряжается и при установке на гайковерт он стартует и тут же выключается. Спасибо.
    Anat78 Дата: Четверг, 06.04.2023, 03:16 | Сообщение # 28

    Администраторы

    Anat78

    Майор

    • Сообщений:6581
    • Репутация:53±
    Anat78

    просто разберите и проверьте все элементы

    78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
    http://www.78294.ru/forum/48
    juzzle Дата: Суббота, 08.04.2023, 13:31 | Сообщение # 29

    Пользователи

    juzzle

    Рядовой

    • Сообщений:5
    • Репутация:0±

    Цитата Anat78 ()
    просто разберите и проверьте все элементы


    Разобрал боковины, померил группами, при индикации в три лампы показывало 4.07в, после вставил АКБ в гайковерт и он начал работать( хотя до этого при нажатии на кнопку пистолет не работал просто все гасло). Поработав им 5 минут он начал выключаться, в течении 20 минут работал им по минуте с выключениями, догнал индикацию до 2х палок, поставил на зарядное все также мигает перегрев и заряд не идет.
    Ребята выручайте, руками крутить умру, спасибо.

    Еще вот такая ситуация бывает

    https://youtube.com/shorts/5CLHDNrUGSU?feature=share


    Сообщение отредактировал juzzle - Суббота, 08.04.2023, 15:20
    Anat78 Дата: Суббота, 08.04.2023, 15:21 | Сообщение # 30

    Администраторы

    Anat78

    Майор

    • Сообщений:6581
    • Репутация:53±
    Anat78

    Цитата juzzle ()
    в течении 20 минут работал им по минуте с выключениями, догнал индикацию до 2х палок
    и сколько было напряжение элементах при постановке на заряд?


    78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
    http://www.78294.ru/forum/48
    • Страница 1 из 2
    • 1
    • 2
    • »
    Поиск:
