Зарядное Greenworks 29482 G-MAX 40 V переделка на 220в
|
|
|
Anat78
|
Дата: Вторник, 28.01.2020, 13:53 | Сообщение # 1
|
Администраторы
Anat78
Майор
- Сообщений:7564
- Репутация:62±
|
Зарядное устройство GreenWorks 29482 G-MAX 40 V переделка на 220в

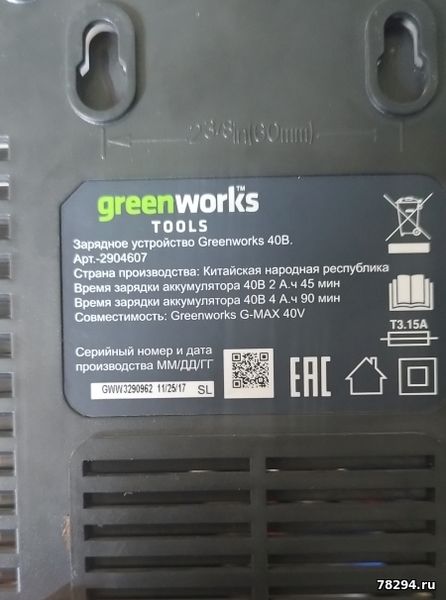

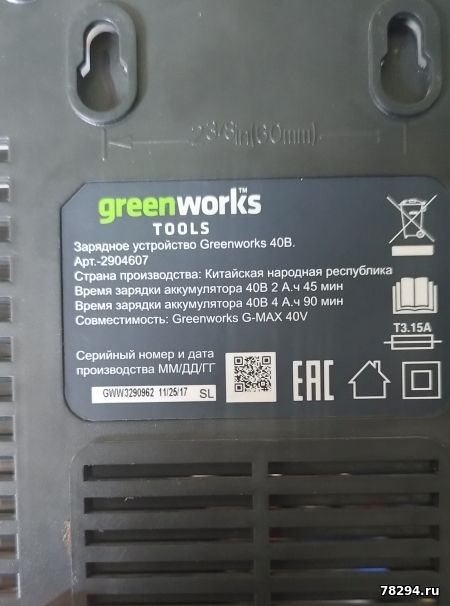

Она же Greenworks G40C 40V 2910907 (1,9 А) (старый артикул 29417; 2904607) для европы:
Предназначено для зарядки аккумуляторов G-MAX 40 V 29462 и 29472
Инструкция для GreenWorks 29482 и Greenworks G40C https://green-battery.ru/upload/iblock/961/2904607.pdf
Ток заряда 2,2А (2А до 2015года, после стало 2,2А, 1,9А - для европейских)
Потребляемая мощность 180Ватт
Напряжение 40В
Вес, кг 0,6
Размер упаковки, см (ШхВхГ) 21х17х10 см.
Для передлки на 220 вольт можно использовать адаптер на 250 ватт: http://www.78294.ru/forum/16-36-1
Если оставить надолго в зарядном заряженную батарею, то зарядное сгорает:
Доступно только для пользователей
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.
Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
hotavia34
|
Дата: Вторник, 12.05.2020, 00:00 | Сообщение # 3
|
|
|
Здравствуйте. Есть схема переделки?

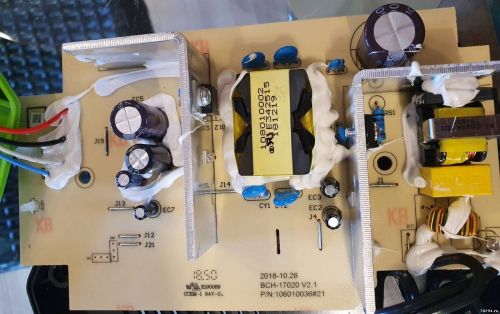

у меня новее версия
Вот:
Доступно только для пользователей
|
|
|
|
|
|
|
zhekae29
|
Дата: Среда, 05.01.2022, 15:23 | Сообщение # 5
|
Пользователи
zhekae29
Рядовой
- Сообщений:58
- Репутация:2±
|
Цитата Anat78 (  ) Надо уточнить модель силовой шим
Вроде правильно рассмотрел.
|
|
|
|
|
|
Anat78
|
Дата: Среда, 05.01.2022, 15:34 | Сообщение # 6
|
Администраторы
Anat78
Майор
- Сообщений:7564
- Репутация:62±
|
Проверить согласно схемы номиналы обвязки
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
nick76
|
Дата: Суббота, 07.10.2023, 19:42 | Сообщение # 7
|
|
|

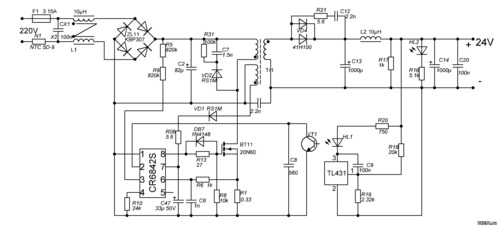

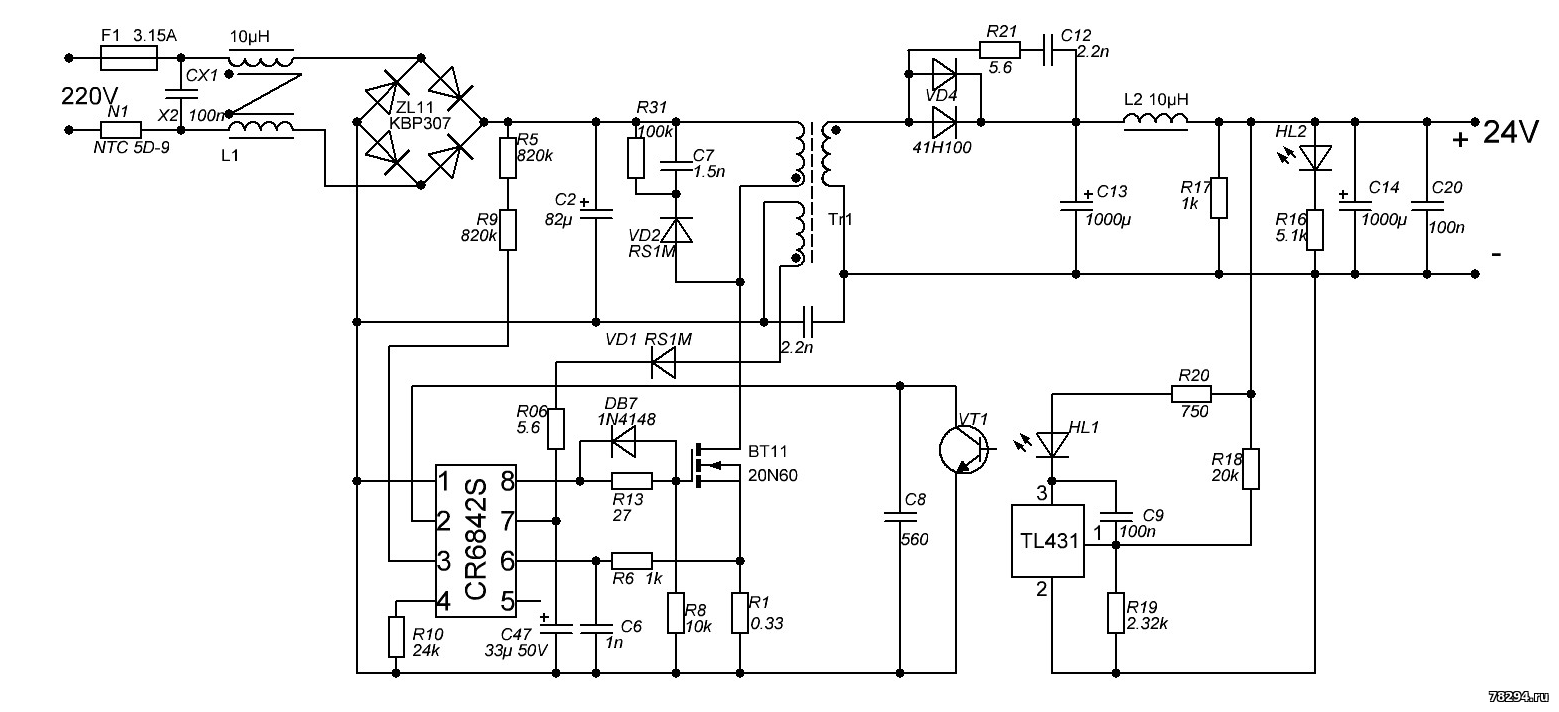

Нашел схему ШИМ обвязки по первому устройству.
Сама микросхема CR6842S, транзистор 20N60.
|
|
|
|
|
|
drukker1960
|
Дата: Среда, 11.10.2023, 18:02 | Сообщение # 8
|
|
|
Попал ко мне в ремонт подобный блок ЗУ. Силовая часть восстановлена. Но при подключении блока аккумулятора выгорают силовой ключ и схема управления. Вторичка под обычной нагрузкой работает стабильно. В чем может быть причина? Почему ЗУ выгорает, если оставить заряженный аккумулятор? Может ли кто-то поделиться всей схемой этого ЗУ?
В дополнение. На плате ЗУ есть точки , обозначенные BAT +, BAT-, CH+ и COM. Может кто-то подсказать, как можно имитировать подключение блока аккумулятора к этим контактам?
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 17.06.2024, 20:52 | Сообщение # 9
|
Администраторы
Anat78
Майор
- Сообщений:7564
- Репутация:62±
|

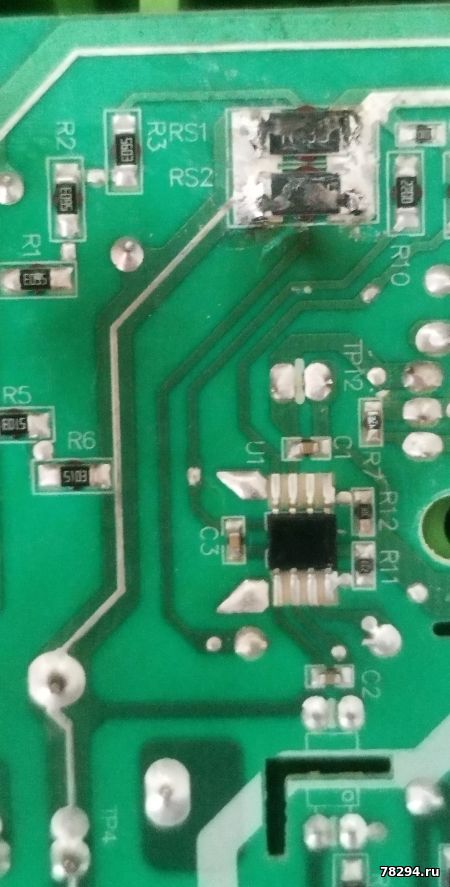

Опять шунты сгорели - RS1 и RS2 - R470
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
yz
|
Дата: Четверг, 04.07.2024, 13:17 | Сообщение # 10
|
|
|
День добрый. Подскажите не нашел в продаже зарядного на 5 Ah. Но есть похожее от VILLARTEC AC405. Там на подключение только три контакта B+ B- и COM. При подключении батареи зарядка не происходит. Подключается к выводам на батареи B+ B- и там где значёк "омега". К каким клеммам должен подключатся аккум для зарядки. Насколько я понял на аккуме выходы В+ CH+ СOM В-
|
|
|
|
|
|
dizzzjk
|
Дата: Воскресенье, 27.04.2025, 13:04 | Сообщение # 11
|
|
|

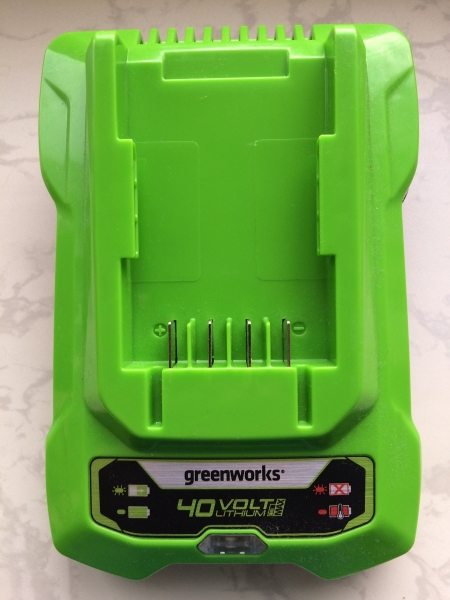

Добрый день! На зиму оставил заряженный аккумулятор в зарядке 29417, сегодня пытался зарядить, просто моргает красный светодиод power. Разобрал, явно сгоревшего ничего нет, куда копать?
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 27.04.2025, 14:32 | Сообщение # 12
|
Администраторы
Anat78
Майор
- Сообщений:7564
- Репутация:62±
|
Для начала измерить напряжения на всех элементах
