Зарядное устройство Sturm DL060112 схема
Anat78 Дата: Четверг, 05.03.2020, 13:18 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

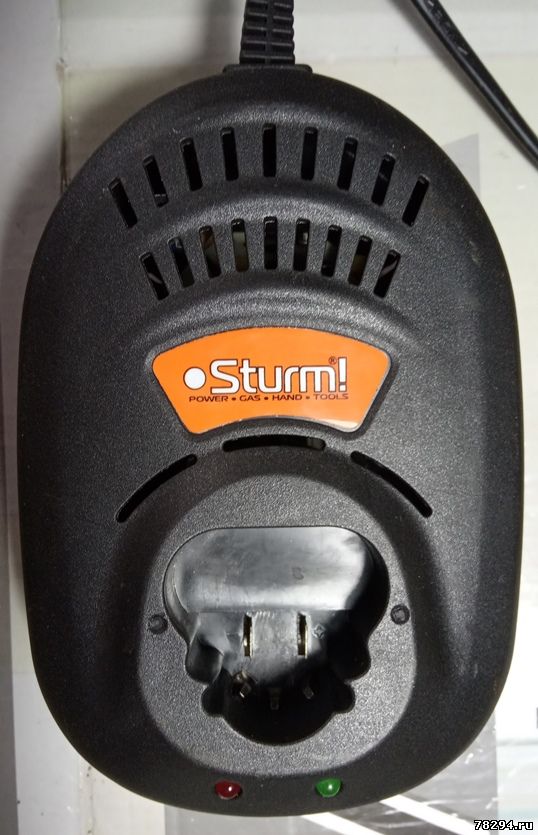

Зарядное устройство Sturm DL060112 схема

Инструкция:

Sturm CD3010L, CD3010E, CD3012LP
Вход: 230В / 50Гц / 40Вт
Выход: DC/DC = 12V / 2,2А

Power:SD-JD-12V(G)-V4.0 (03-22-2011)
U1–smd 13950 (SOP23-6)
U2–EL817
Q3–SMK0765
D6–MBR20100CT
Q5,Q7 – P06P03LV0 (SOP-8)
Q6 – smd 21A10 (SOP23)
Q8-Q16 –smd 702 (SOP23)
U6 – smd 2B060G (SOP23-5)
U5 – S3F945BZZ-DK94(Flash Микроконтроллер)
S3F94C4EZZ DK94
полностью заменяет S3F9454BZZ-DK94







Доступно только для пользователей

Поддержать развитие сайта можно здесь: http://serov1.ucoz.net/forum/0-0-0-36


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 05.03.2020, 13:45 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

Инструкция CD3010L и CD3010E:









78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 05.03.2020, 13:47 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

Уменьшение тока заряда:

Переделывается понижением зарядного тока до 0,5А путём увеличения сопротивления 0,1 Ома в цепи заряда с нуля на контакт B- мощного разъёма
зарядки.
При измерении тока микроконтроллер стабилизирует напряжение на этом
сопротивлении - 0,22В (скачет в районе 0,21 - 0,23В) и каждые несколько
секунд вольтаж падает (видимо, измеряет напряжение без заряда).
При впаивании двух резисторов по 0,22 Ома (две красных полоски) - суммарно 0,44 Ома - зарядный ток упал до 0,5 А.
Плюсы: перестало добивать слабеющие родные аккумуляторы (в 2 батареях
JDB120 поменял уже два ОБОРВАННЫХ! акка MH46259 ICR-18650B 1700mAh)
Увеличится срок службы новых
Само зарядное не работает в своих критических режимах, в итоге проработает дольше.
Минусы: в 4 раза дольше заряжает


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 05.03.2020, 13:52 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

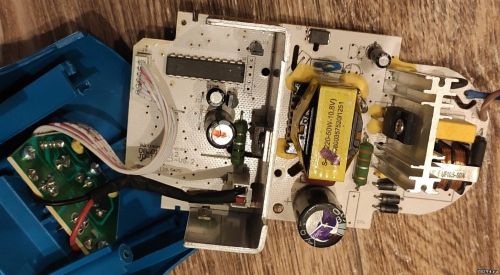

еще фото:

Доступно только для пользователей


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 16.06.2021, 09:07 | Сообщение # 5

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

Еще одна:

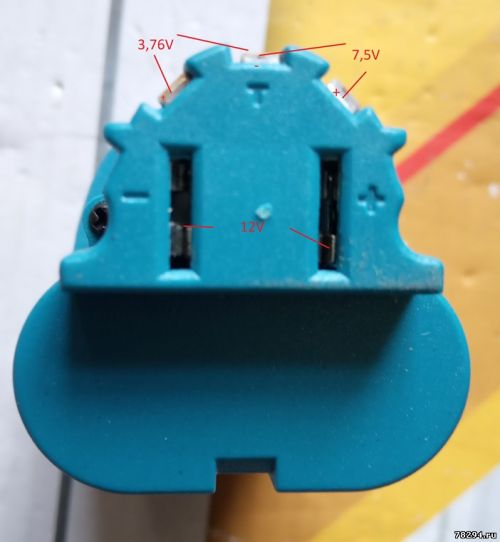

аккумулятор штурм схема:







78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 17.09.2021, 10:11 | Сообщение # 6

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

smd 13950 = OB2262 (SOP23-6)Aналоги:
LD7535/ LD7530/ LD7531=CG6848/ CG6858/ CG5701=RT7730/ RT7731=OB2263/ OB2262=CR6848/ CR6850/ CR6851
LD7552/ LD7575/ LD7576=CG5841/ CG6841/ CG6842= OB2268/ OB2269=NCP1200 / NCP1203/ NCP1207

smd Mаркировка 21A10(P E-MOS
+ di SOP23-3)


Транзистор полевой
Маркировка:
A1SHB = SI230, MOSFET P канал,
-3.1А, -20В, SOT23
Близкие аналоги: AO3401, AO3403, AO3407A, SSM3J332R, UT3401, UT3401Z, UT6401.

smd Mаркировка 702 (RK / RKM / RKS) (N E-MOS + di SOP23-3)
RKM – (Vt=2.2V,Cg=50pF)
702 –  (Vt=2.5V,Cg=59pF)
S72 -  (Vt=2.0V,Cg=45pF)
RK7002
(60V/115mA)



SMK0765FJ (MOSFET N-ch.)
Максимальная
рассеиваемая мощность (Pd): 40 W
Предельно допустимое напряжение сток-исток
(Uds): 650 V
Предельно допустимое напряжение затвор-исток
(Ugs): 30 V
Максимально
допустимый постоянный ток стока
(Id): 7 A
Максимальная
температура канала (Tj): 150 °C
Время нарастания (tr): 19 ns
Выходная емкость (Cd): 98 pf
Сопротивление
сток-исток открытого транзистора (Rds): 1.4 Ohm
Тип корпуса: TO-220F

P06P03LVG
(транзистора MOSFET  P-ch / SOP8)

Максимальная
рассеиваемая мощность (Pd): 2.5 W
Предельно допустимое напряжение сток-исток
(Uds): 30 V
Предельно допустимое напряжение затвор-исток
(Ugs): 20 V
Пороговое напряжение включения Ugs(th): 3 V
Максимально
допустимый постоянный ток стока
(Id): 6 A
Максимальная
температура канала (Tj): 150 °C
Время нарастания (tr): 10 ns
Выходная емкость (Cd): 135 pf
Сопротивление
сток-исток открытого транзистора (Rds): 0.045 Ohm


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 17.09.2021, 10:12 | Сообщение # 7

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

Не горит Зеленыйсветодиод  Пробой  С12 220mF/16V по VCC+5V U5–S3F945BZZ-DK94(Flash Микроконтроллер)


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
koanoshkin Дата: Четверг, 14.10.2021, 17:52 | Сообщение # 8

Пользователи

koanoshkin

Рядовой

  • Сообщений:1
  • Репутация:0±

Здравствуйте!
А данное зарядное устройство зарядит акб вот с такими элементами???
Аккумулятор Li-ion 3000 мА·ч 3,6В АО "Энергия" INR18650
родных аккомуляторов штурмовских не нашол.
заранее благодарен за ответ.
Anat78 Дата: Пятница, 15.10.2021, 01:38 | Сообщение # 9

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

Возможно

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
вапвап Дата: Вторник, 26.10.2021, 13:56 | Сообщение # 10

Пользователи

вапвап

Рядовой

  • Сообщений:1
  • Репутация:0±

Здравствуйте, возможна ли замена старых элементов 18650 на новые в акб шуруповерта CD3012LP, будет ли работать и заряжаться на ЗУ акб с новыми элементами без каких-либо дополнительных операций? Вопрос возник из-за того, что я, во-первых, не гуру в электротехнике и, во-вторых, из-за наличия платы (bms?) и индикатора заряда в акб. Не нужно ли будет производить дополнительных манипуляций с платой в АКБ или с ЗУ (особенности первой зарядки/разрядки с новыми элементами ?) после замены старых элементов 18650 на новые?

Сообщение отредактировал вапвап - Вторник, 26.10.2021, 13:58
Anat78 Дата: Вторник, 26.10.2021, 14:44 | Сообщение # 11

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

да все будет работать без доп манипуляций, главное правильно заменить

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
