Зарядниое устройство от шуруповерта STURM XL-0003 REV01
Anat78 Дата: Пятница, 28.02.2020, 15:19 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6377
  • Репутация:49±
Anat78

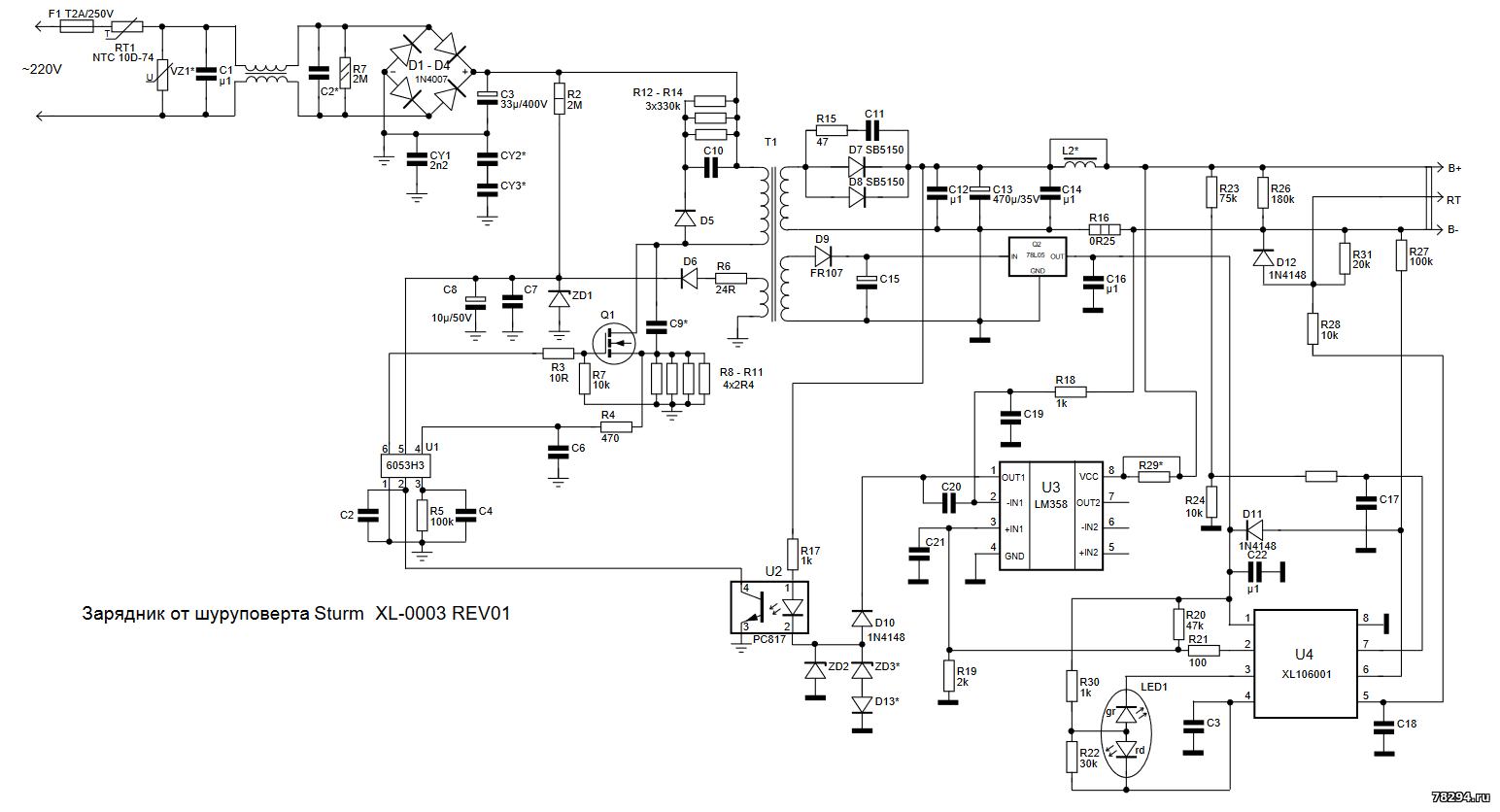

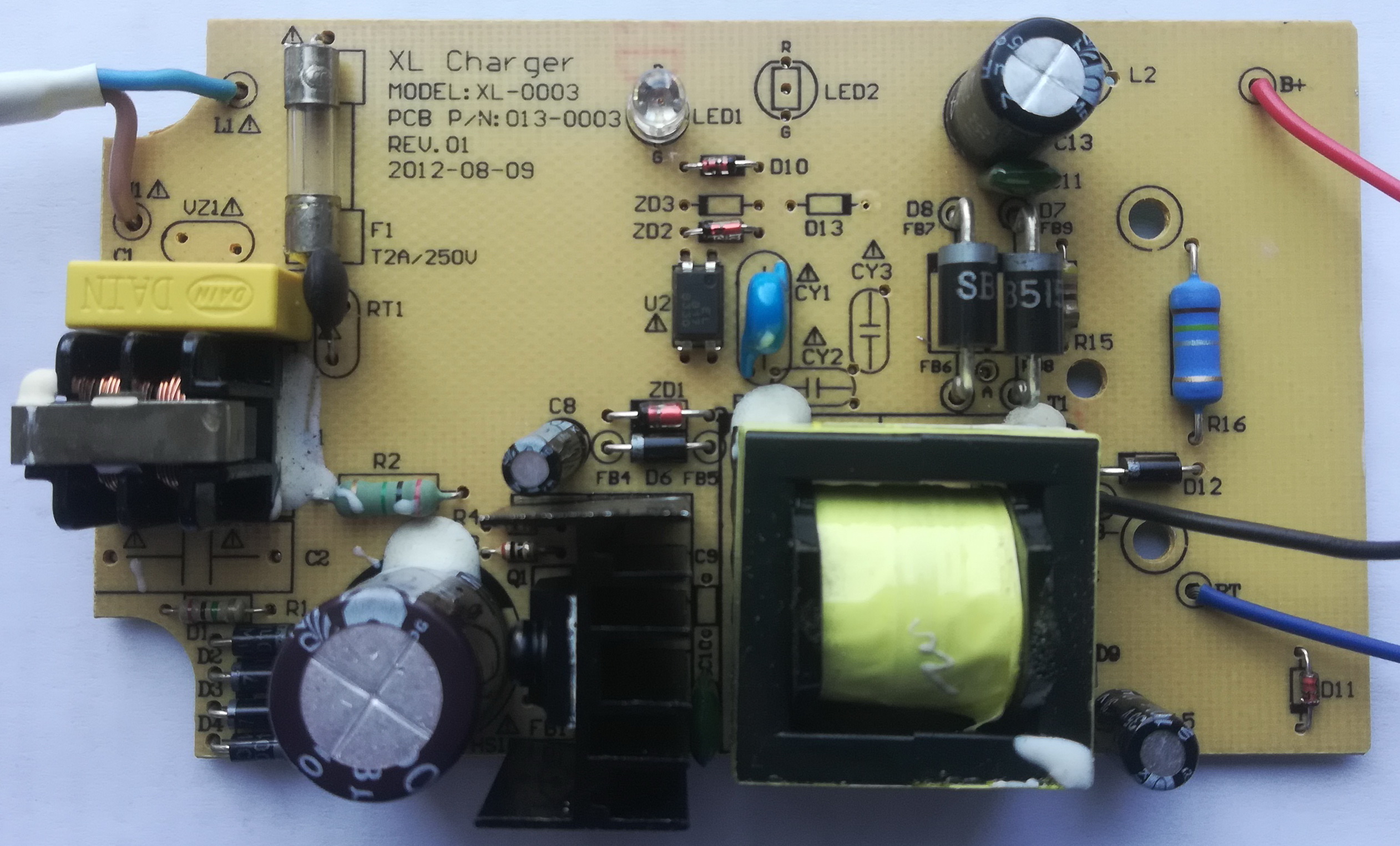

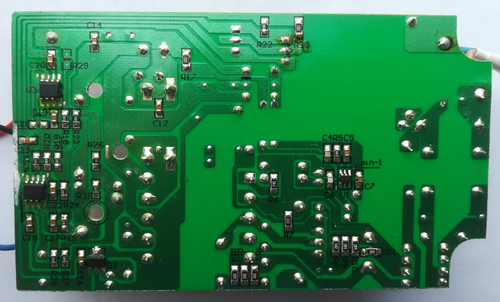

Зарядное устройство от шуруповерта STURM XL-0003 REV01

Схема: http://www.78294.ru/_fr/8/___STURM_XL-000.pdf



Поддержать развитие сайта можно здесь: http://serov1.ucoz.net/forum/0-0-0-36


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
patisy4 Дата: Четверг, 09.07.2020, 03:57 | Сообщение # 2

Пользователи

patisy4

Рядовой

  • Сообщений:55
  • Репутация:2±

Судя по тестам, зарядка не подходит для работы с БМС 100А при переводе на литий. Нужно ее дорабатывать DCDC модулем.
Она имеет холостой ход в районе 23 вольт. Но при подключении термореле на минус аккумулятора заряд продолжается и до 22 вольт. Все несколько раз перепроверил. Проверял на нескольких бмс. То ли бмски эти глючат, чего не было ранее за ними замечено, то ли при размыкании минуса заряд продолжается через термореле. Короче, штука опасная.
Но, самое смешное, есть клон этой зарядки черный (не помню фирму), и там все отрабатывает отлично.
Anat78 Дата: Четверг, 09.07.2020, 04:10 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:6377
  • Репутация:49±
Anat78

Датчик подключать на минус батареи нельзя, заряжает сверх нормы из за диода D12

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
patisy4 Дата: Четверг, 09.07.2020, 04:45 | Сообщение # 4

Пользователи

patisy4

Рядовой

  • Сообщений:55
  • Репутация:2±

Цитата Anat78 ()
Датчик подключать на минус батареи нельзя
Почему нельзя? С термодатчиком в черной версии это прокатило. Все прекрасно отключалось.
А D12 выкинуть нельзя?
Anat78 Дата: Четверг, 09.07.2020, 08:07 | Сообщение # 5

Администраторы

Anat78

Майор

  • Сообщений:6377
  • Репутация:49±
Anat78

В черной схема немного другая smile
выкинуть нельзя вообще не включается зарядное


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Vitaly_71 Дата: Пятница, 21.08.2020, 17:09 | Сообщение # 6

Пользователи

Vitaly_71

Рядовой

  • Сообщений:1
  • Репутация:0±

Как же обойти проблему с зарядом BMS?
hmik Дата: Пятница, 09.02.2024, 02:06 | Сообщение # 7

Пользователи

hmik

Рядовой

  • Сообщений:1
  • Репутация:0±

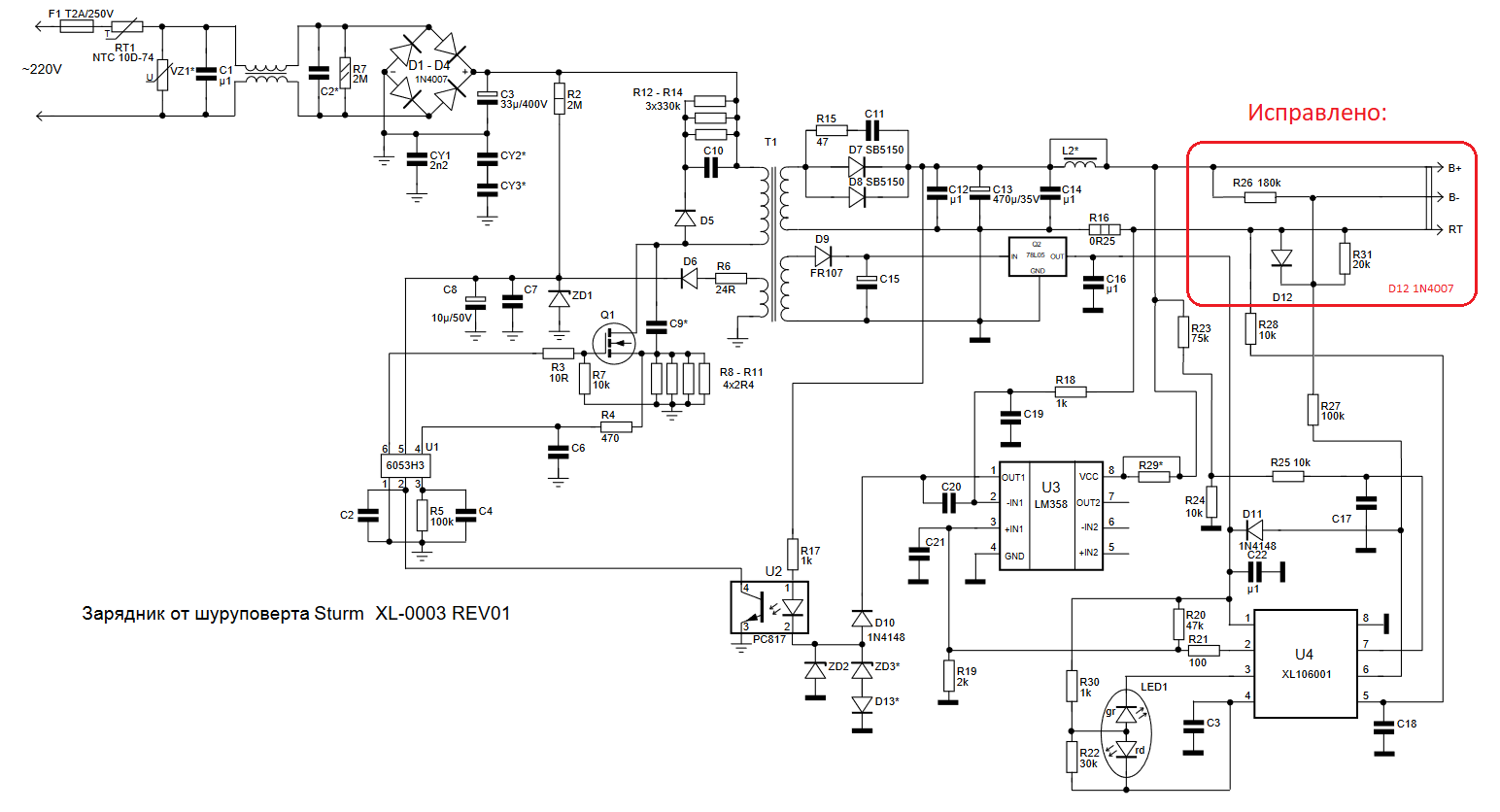

Схема по ссылке не корректно нарисована, резистор R16 должен быть подключен к аноду D12 и соответственно контакту RT. Заряд идет через контакт RT (термореле). В моем экземпляре D12 стоит 1N4007.
Anat78 Дата: Понедельник, 12.02.2024, 10:19 | Сообщение # 8

Администраторы

Anat78

Майор

  • Сообщений:6377
  • Репутация:49±
Anat78

А у вас какая версия платы? может что то изменилось по годам?

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
skryabinv1961 Дата: Пятница, 01.03.2024, 13:51 | Сообщение # 9

Пользователи

skryabinv1961

Рядовой

  • Сообщений:1
  • Репутация:0±

Друзья, подскажите, в данной схеме, какой резистор нужно поменять на подстроечный, чтобы регулировать напряжение, и использовать как блок питания.
melovan0386 Дата: Пятница, 05.04.2024, 19:29 | Сообщение # 10

Пользователи

melovan0386

Рядовой

  • Сообщений:1
  • Репутация:0±

Меняем стабилитрон zD2 на 18в стоит на 23в в моём случай два по 5в один 8в и меняем смд резистор R17 на 1к на 5к выход RT на минус
