Зарядное устройство ЗУБР ЗДА-14.4-К(Н) схема

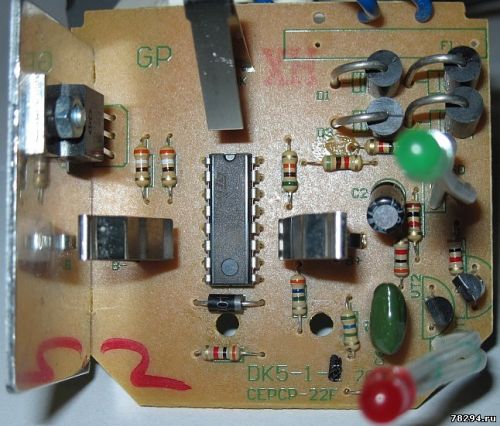

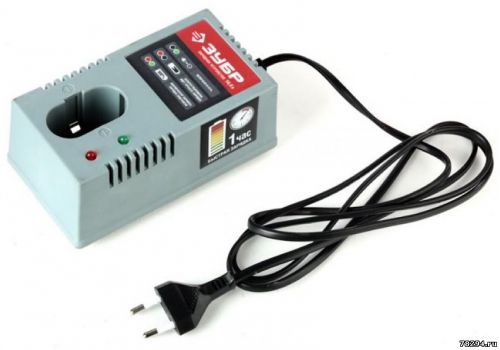

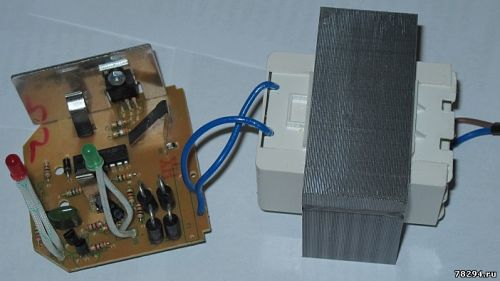

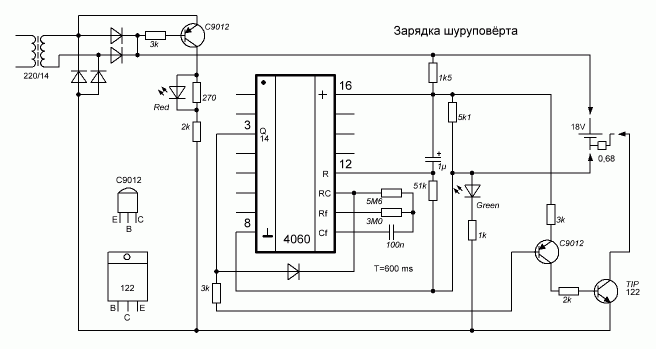

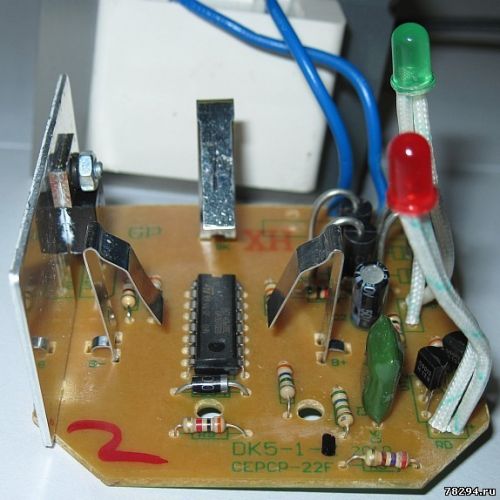

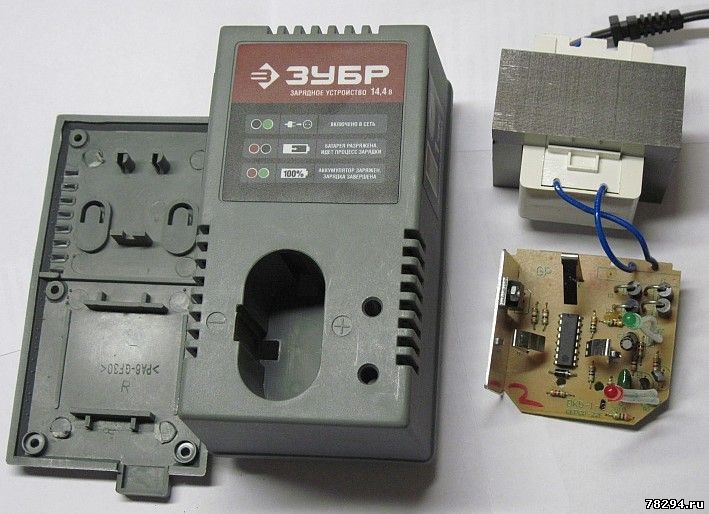

Зарядное устройство ЗУБР 14,4 вольт схема и разборка, на 12 и 18 вольт зарядное Зубр имеют туже самую схему и начинку, только трансформатор разный.
Ток заряда 1,5А



Выключение быстрого заряда происходит по таймеру на M/C HCF4060BE, или от перегрева по датчику температуры в аккумуляторе

Напряжение на выходе трансформатора - ~14V

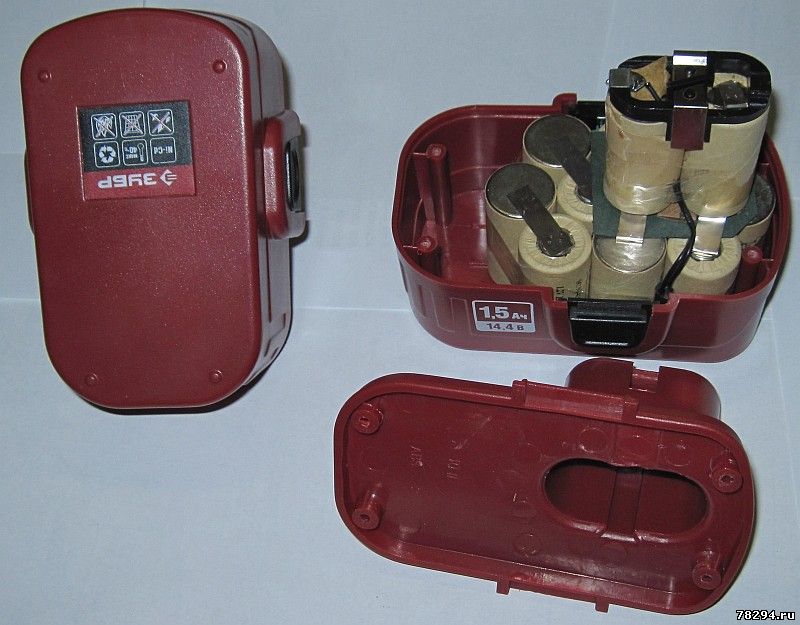

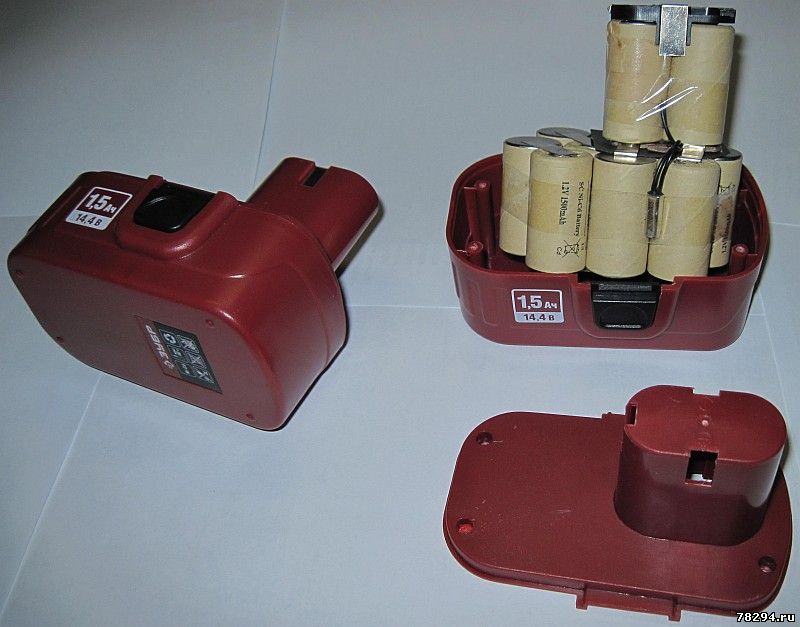

Аккумулятор Зубр 14,4 вольт разбираем:
12 шт. Ni-Cd аккумуляторов по 1,5А/ч., итого 14,4 В
В наличии защита от перегрева - термовыключатель JRM A55 (температура срабатывания ~55+-5С) подключен на контакты t b -

Инструкция на аккумуляторы ЗАКБ-12 N15; ЗАКБ-14.4 N15; ЗАКБ-14.4 N20; ЗАКБ-18 N15; ЗАКБ-18 N20 https://spb.vseinstrumenti.ru/instruc....681.pdf
