Зарядное устройство универсальное ЗУБР ЗБЗУ-У схема
Anat78 Дата: Четверг, 22.08.2019, 13:29 | Сообщение # 1

Администраторы

Anat78

Генерал-полковник

  • Сообщений: 1136
  • Репутация: 5
Anat78

Зарядное устройство Универсальное ЗУБР ЗБЗУ-У схема



  • Напряжение питания: 220 В/50 Гц
  • Выходное напряжение: 7,2-24 В
  • Сила тока: до 1.5 А
  • Поддерживаемые типы аккумуляторов: Ni-Cd/Ni-Mh
  • Время зарядки для АКБ емкостью 1.5 А*ч: 1,5 ч
  • Поддерживаемые типы шуруповертов: ЗДА-9,6-К, ЗДА-12(-К,-КН), ЗДА-14,4(-К,-КН), ЗДА-18(-К,-КН)


Инструкция https://zubr.nt-rt.ru/images....%A3.pdf

Так же может заряжать аккумуляторы Макита 7,2-18 вольт

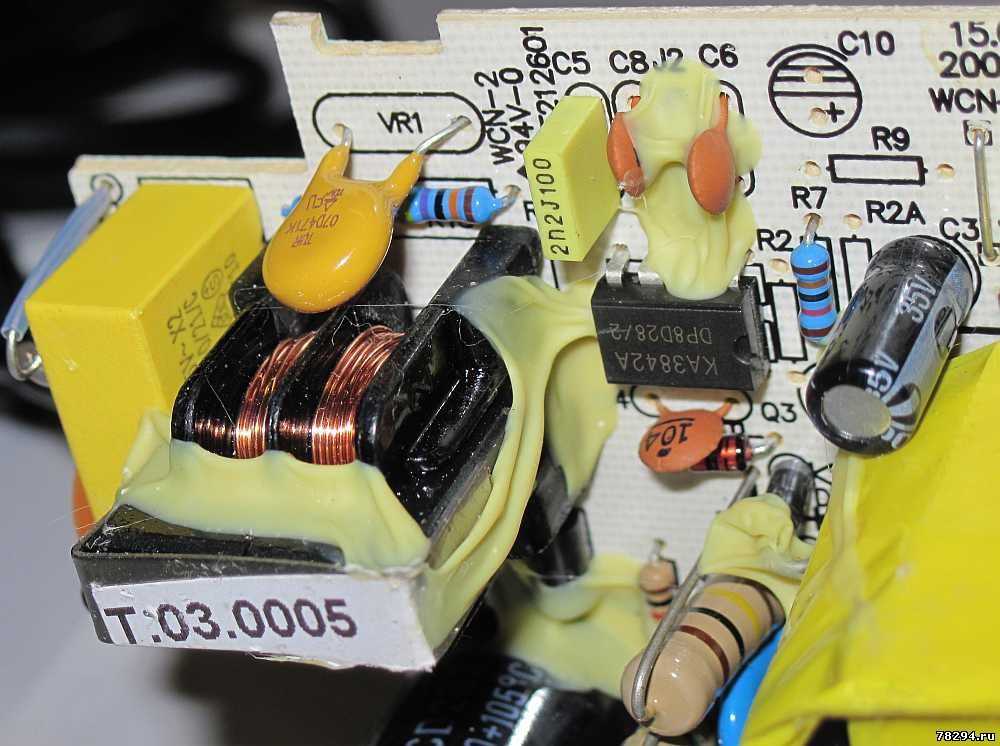

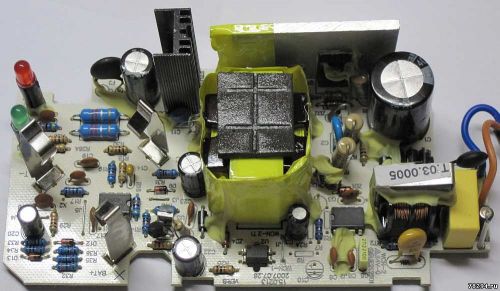

Высоковольтная часть собрана на широко известной микросхеме KA3842.представляет собой обратноходовый импульсный источник питания. Подробно данная микросхема и
источники питания на ней были рассмотрены в
журнале Радио в 2002 году в №6 стр.43; №7 стр.47; №8 стр.32; №9 стр.24.













https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
Anat78 Дата: Четверг, 22.08.2019, 13:48 | Сообщение # 2

Администраторы

Anat78

Генерал-полковник

  • Сообщений: 1136
  • Репутация: 5
Anat78

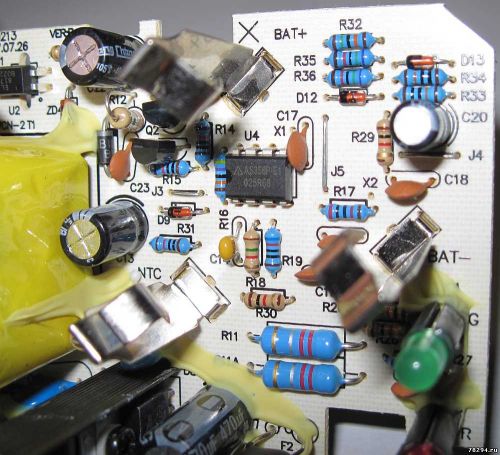

Под контактами батареи установлен 2-х канальный операционный усилительAS358P-E1.



Контроллер заряда собран на микроконтроллере фирмы "SINO WEALTH"SH67P847
Встроенный 10-и битный АЦП вполне позволяет осуществлять контроль напряжения на батарее



Литьевая форма изготовлена на заводе HOYOA





https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
