Зарядное устройство Hyundai ENT123014K схема
Anat78 Дата: Понедельник, 22.07.2019, 13:58 | Сообщение # 1

Администраторы

Anat78

Лейтенант

  • Сообщений:3232
  • Репутация:15±
Anat78

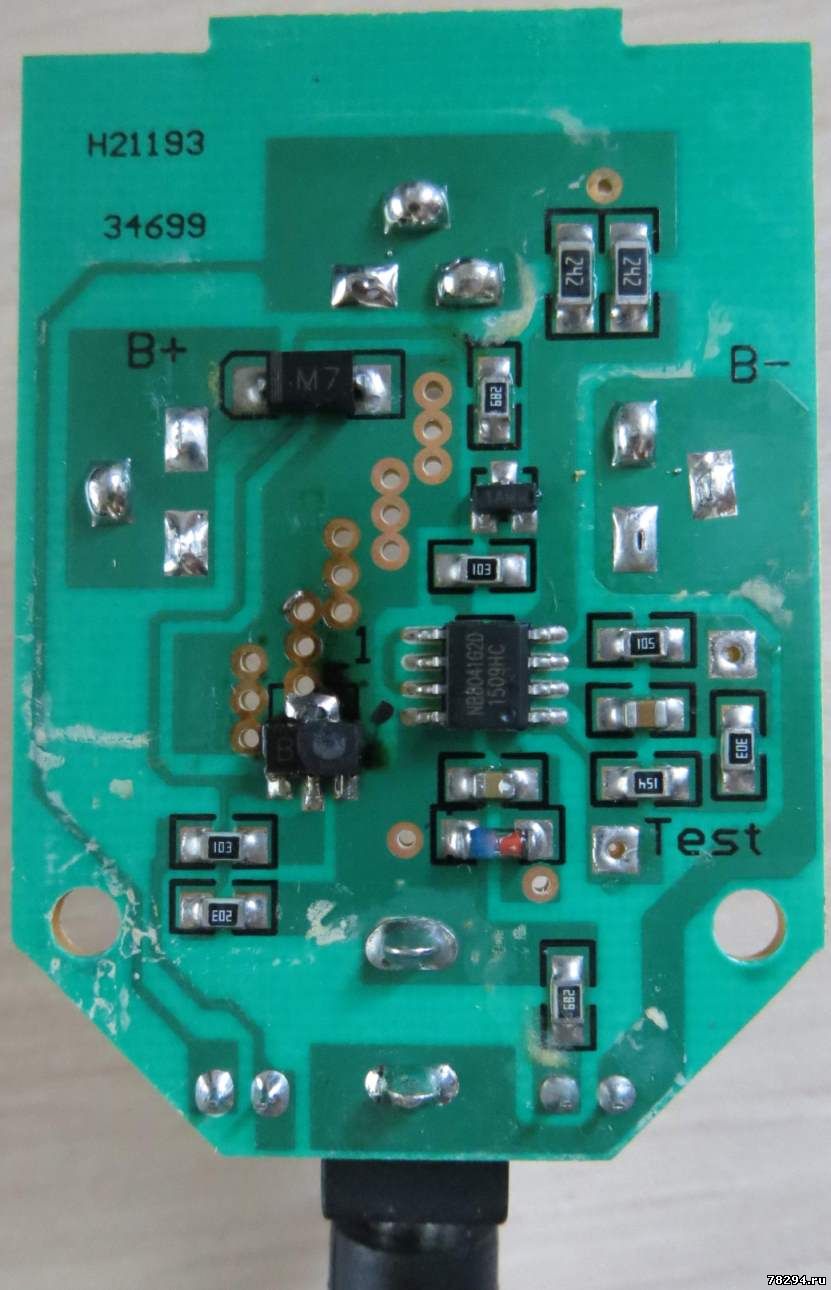

Зарядное устройство адаптер блок питания Hyundai ENT123014K на микросхеме NB8041 схема

Напряжение: 12V
Параметры тока: 400mA
Совместимость:
Дрель-шуруповерт Hyundai A 1201 и Hyundai A 1202





B772 PNP 3A 40V 500mW  (P-N-P КТ816, КТ814 подойдут или аналоги)
http://pdf1.alldatasheet.com/datashe....89.html

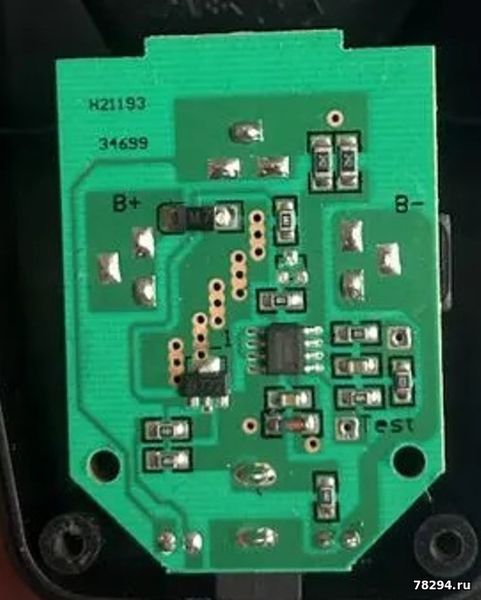

не хватает транзистора над микросхемой, там MMBT3904LT1
http://www.radiolibrary.ru/reference/transistor-imp/mmbt3904.html
или поставить S8050 в корпусе ТО-92

Доступно только для пользователей


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Суббота, 19.10.2019, 08:44 | Сообщение # 2

Администраторы

Anat78

Лейтенант

  • Сообщений:3232
  • Репутация:15±
Anat78

Еще и диод смд М7 возле B+ сгорает
меняю на 4007


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 16.09.2020, 10:06 | Сообщение # 3

Администраторы

Anat78

Лейтенант

  • Сообщений:3232
  • Репутация:15±
Anat78

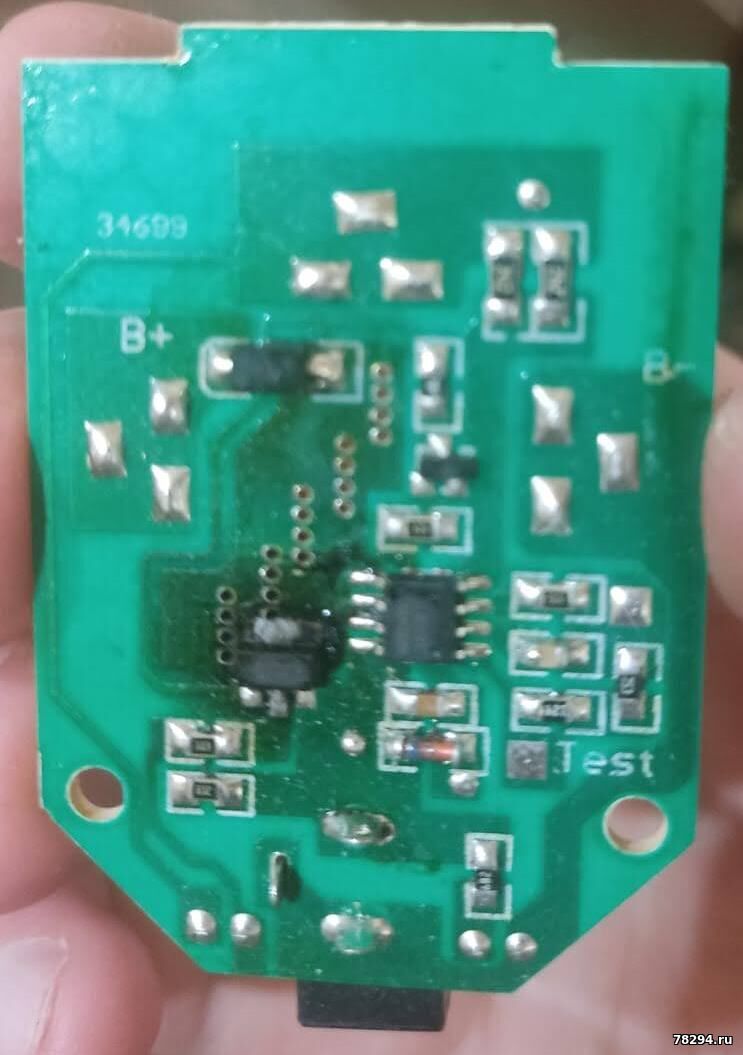

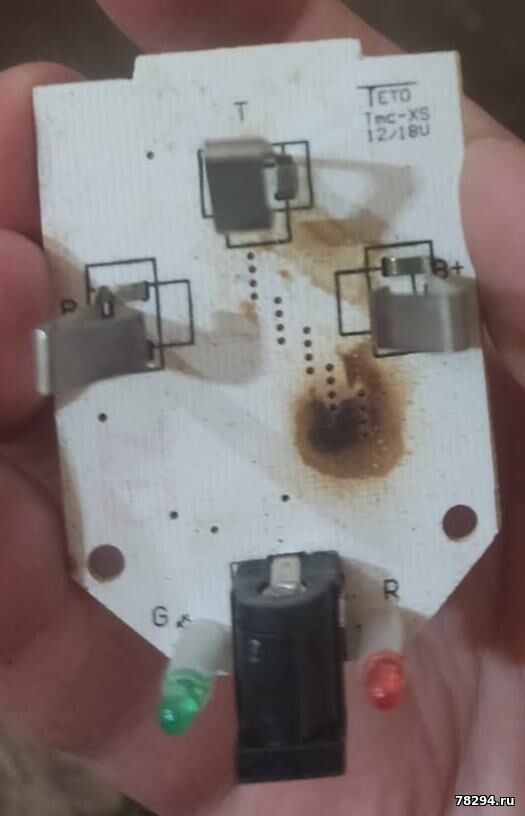

Опять транзистор пробило от перегрева:



https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
89507628073 Дата: Четверг, 25.02.2021, 14:24 | Сообщение # 4

Пользователи

89507628073

Рядовой

  • Сообщений:1
  • Репутация:0±

У меня на 12в.
Светодиод при постановке на зарядку стал то светится, то нет
Разобрал.
Место под мелкий транзистор пусто, как и не было его там.
Описание микросхемы не нашел.
Есть предположение, что это таймер.
Установил на место отсутствующего транзистора 945.
Зарядка заработала, но стал сильно греться большой транзистор.
На аккумулятор подается около 17в.
До этого выносной блок с трансформатором тоже сильно грелся, даже без нагрузки.
Заменил блок на другой.
Сейчас на входе под нагрузкой около 14в, на аккумуляторе (разряженном) около 13,7.
Ничего сильно не греется.
Anat78 Дата: Четверг, 25.02.2021, 15:09 | Сообщение # 5

Администраторы

Anat78

Лейтенант

  • Сообщений:3232
  • Репутация:15±
Anat78

Транзистор припаян бессвинцовым припоем, при падении зарядного отрывается и исчезает. Тип транзистора- ВС846, маркировка на корпусе-1А.
Залудить место пайки и припаять припоем ПОС.

Зарядное устройство выполнено на NB8041.
Даташит на NB8041:
Регулируемая синхронизация / вторая временная развертка / источник сигнала, от секунд до десятков часов, двойной режим синхронизации / цикл, используется для синхронизации по времени и т.д., 2 ~ 18 В, DIP / SOP8

Это таймер. Когда вы ставите аккумулятор для зарядки он сбрасывается и
считает примерно 6 часов и после сам отключает батарею от зарядки.

стабилитрон питания микросхемы NB8041 на 15 вольт
