Зарядное устройство Shidoku на 2А для АКБ типа Makita 18-21В
|
|
|
|
mozg-deepblue
|
Дата: Воскресенье, 17.08.2025, 23:56 | Сообщение # 2
|
|
|
Кто-нибудь пользуется таким?

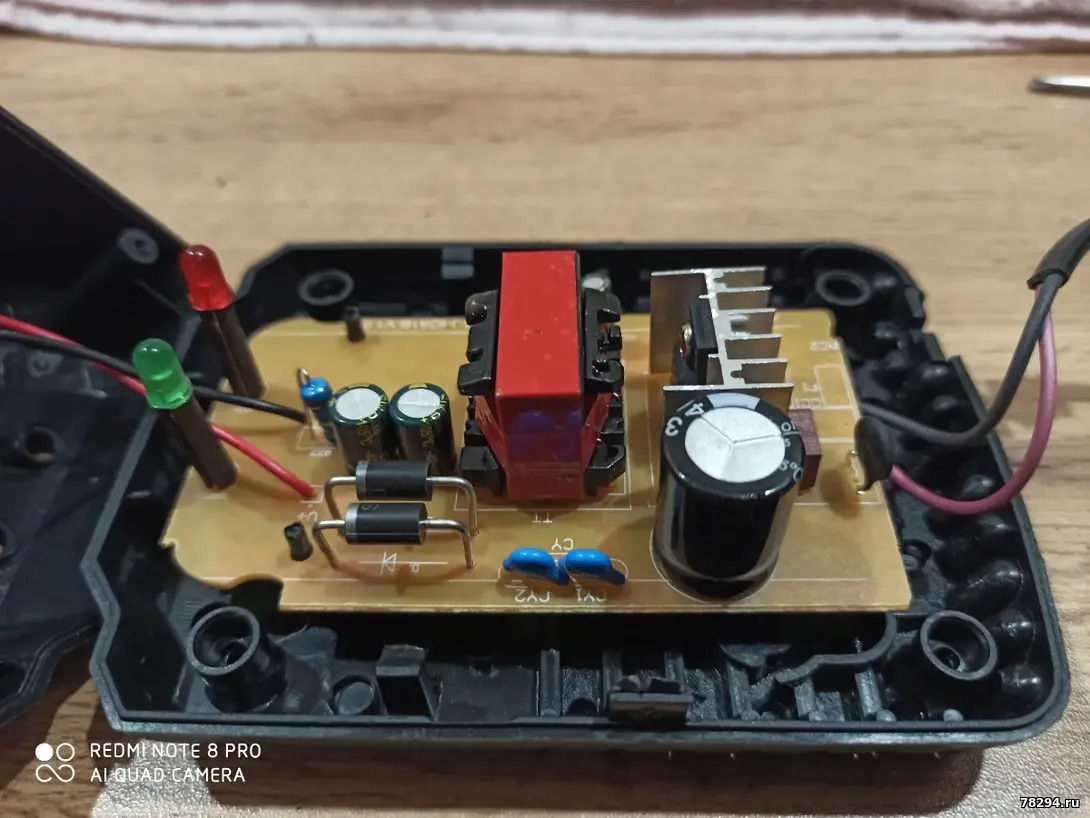

Купил себе, сразу добавил вентилятор 40х40 24В, благо посадочное под него есть, просто подпаял к выходным клеммам параллельно. Без него внутри транс греется до 80С и пованивает пластиком, с вентилятором все ОК, чуть теплый корпус.
1,9-2А выдает, но в моем зоопарке есть акки 1,5А хотел добавить возможность снизить ток.
Не пойму каким резистором задается ток по схеме. Никто не заморачивался?
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 18.08.2025, 00:01 | Сообщение # 3
|
Администраторы
Anat78
Майор
- Сообщений:7738
- Репутация:63±
|
Да в эксплуатации десяток таких, они же не дорогие по 400р всего, требуется доработка охлаждения всегда, вентилятор 24в + термореле на 50гр

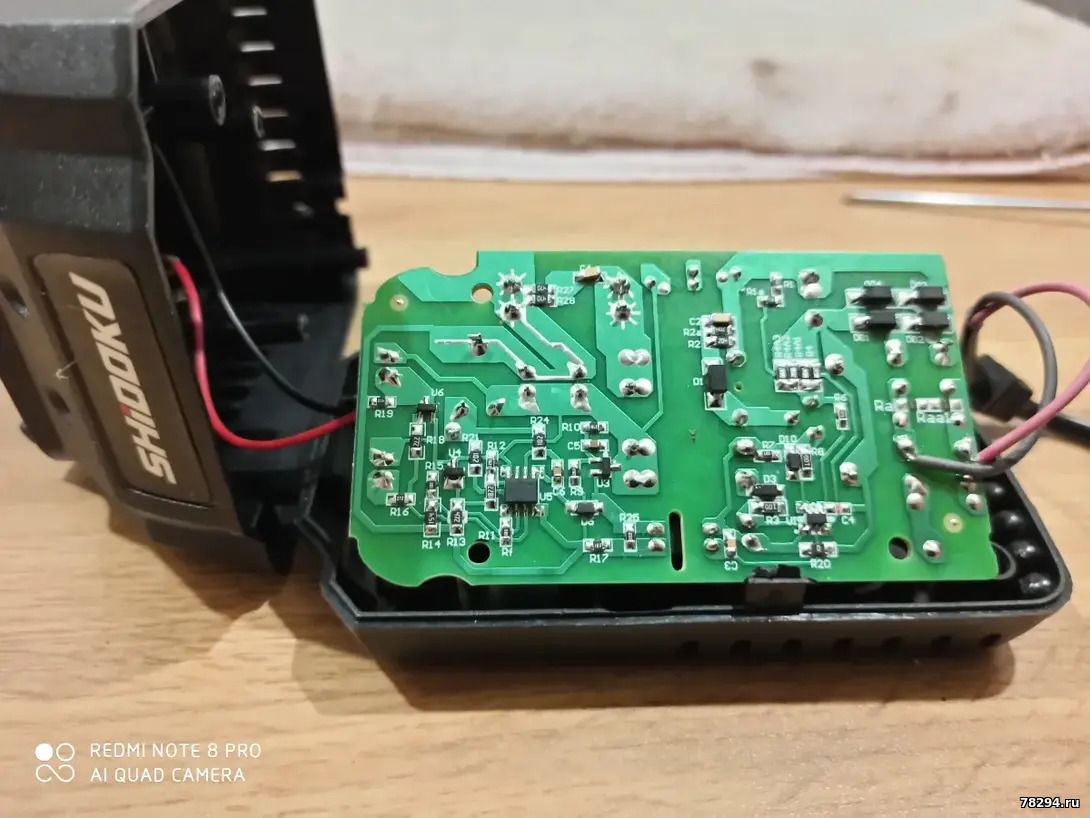

ток заряда задается 4 резисторами возле транзистора силового
4*0,5=2А
