Зарядное устройство CAT DXC4 1 for All 18V схема
Anat78 Дата: Четверг, 09.01.2025, 10:40 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:7432
  • Репутация:61±
Anat78

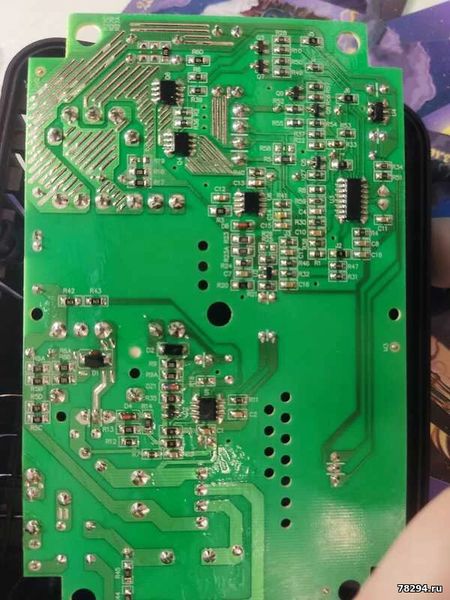

Зарядное устройство CAT DXC4 1 for All 18V


Зарядное устройство CAT DXC4 1 for All 18V предназначено для выполнения зарядки сменных аккумуляторов производителя CAT с напряжением питания 18
В. Процесс зарядки литий-ионного аккумулятора составляет в пределах от
30 до 60 минут. Оригинальное устройство обладает максимальным током
заряда 4 А и входным напряжением 240 В. CAT DXC4 1 for All 18V выполнено
в корпусе из прочного термостойкого пластика и отличается компактными
размерами. Слайдерное крепление гарантирует удобство установки и
извлечения аккумулятора.

Инструкция - https://drv.dns-shop.ru/drivers....024.pdf
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
ASPetrovich Дата: Пятница, 04.04.2025, 16:33 | Сообщение # 2

Пользователи

ASPetrovich

Рядовой

  • Сообщений:54
  • Репутация:3±
ASPetrovich

День добрый.
А нет ли случайно какой-нибудь информации о модели DXC2 ?
Хотя бы фото платы где можно увидеть какая микруха сгорела.
ASPetrovich Дата: Пятница, 04.04.2025, 16:34 | Сообщение # 3

Пользователи

ASPetrovich

Рядовой

  • Сообщений:54
  • Репутация:3±
ASPetrovich

Добавлено (04.04.2025, 20:11)
---------------------------------------------
был не прав, это не микруха, это транзистор, а вот какой, вот в чем вопрос?

Anat78 Дата: Суббота, 05.04.2025, 02:46 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:7432
  • Репутация:61±
Anat78

полевик n-канальный
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
ASPetrovich Дата: Суббота, 05.04.2025, 12:22 | Сообщение # 5

Пользователи

ASPetrovich

Рядовой

  • Сообщений:54
  • Репутация:3±
ASPetrovich

я уже понял, что это сдвоенный N-канальный полевик, вот бы еще его тип узнать?
хотя в этом я не очень уверен, как то странно там разведено на плате...
получается что на один сток напряжение приходит, а с другого стока оно снимается уже на аккумулятор ...
наводит на мысль, что там сборка с транзисторами разной проводимости, например как AO4614B

Сообщение отредактировал ASPetrovich - Суббота, 05.04.2025, 17:25
