Пришло вот такое устройство зарядное

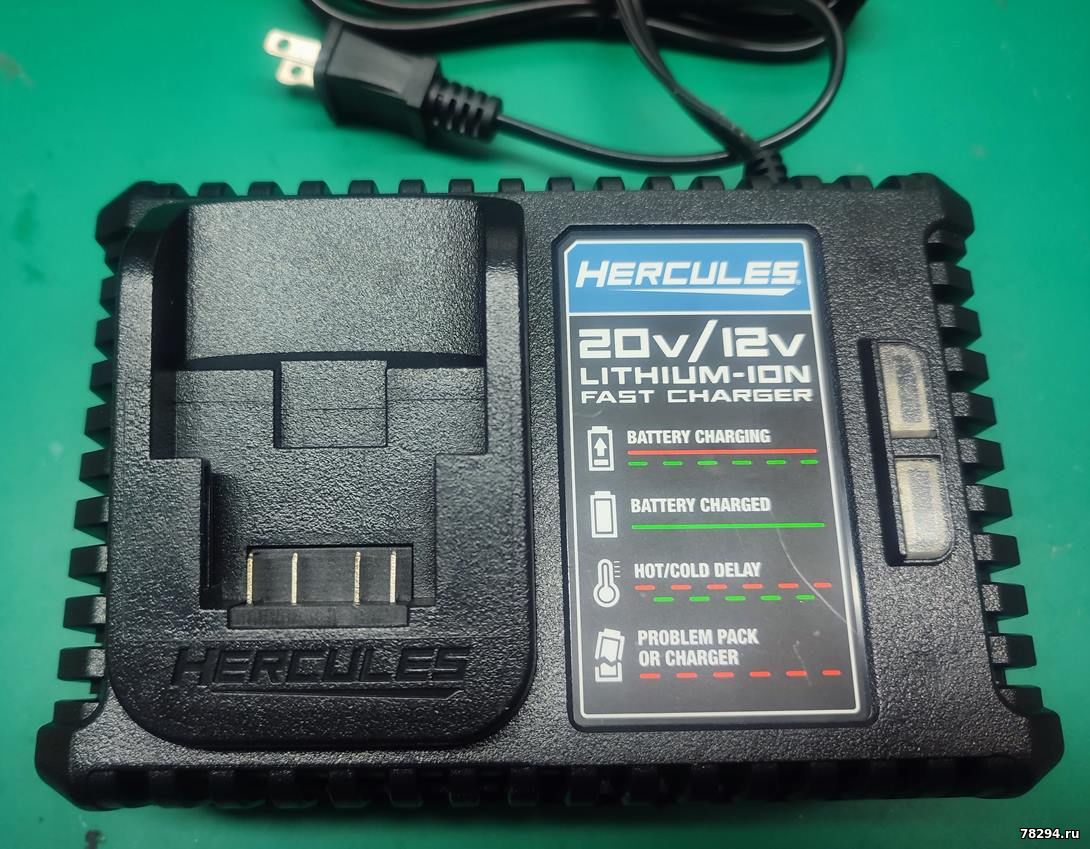

Hercules Hco4 20v/12v Lithium-ion Fast Charger
Сайт HerculesPowerTools.com перекидывает на https://www.harborfreight.com/hercules
Плата маркирована WB-200000 807601 v3.3 8437-807601-v3.3
Транзистор SVF12N60F
Конденсатор 120Uf 250v
Трансформатор 8420-807601 DER-B 2244
Шим GR8875R
Диод MBR20200СТ
По переделке:
Посмотрев в даташит, поискав типовые схемы нашёл вот такой блок - Mean Well IRM-60-24ST, он собран на той же шимке и работает от 110В до 220В.
По характеристикам вывод НV может выдержать до 700 вольт. Сопротивление резисторов по этой линии, в обоих блоках одинаково и совпадает с даташитом. При 110В на входе, там 100В, а при 220В там 200В. Запуск шим идёт с этого вывода. Дальше шим питается от схемы и там vcc 16 вольт.
Заменив сперва как обычно варистор, термистор, конденсатор, аккуратно латром поднял напряжение и сделал замеры.
Работает. В холостом режиме тестировал без АКБ. Транзистор холодный.
После тестирования с АКБ, транзистор наверно заменю на 800 вольтовый, так как на ньом больше 300 вольт.
В холостом режиме кондюк не разряжается и может укусить если не разрядить. Так что перед тем как щупать на нагрев (если тепловизора нету) то лучше разрядить.
На тесте с АКБ имеем нагрев диодной сборки MBR20200СТ. Собственно оба радиатора греются. И на транзисторе, и на диодах Шотки.
Хотя, так как это зарядка с фастчарджем, может нагрев и будет допустим. Нужно больше тестировать.
Есть ли смысл искать что заменить чтобы уменьшить нагрев?
|
|
|
|
|
