Зарядное устройство PIT PH20-2.4A OnePower 20V схема
Anat78 Дата: Четверг, 26.10.2023, 08:24 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:7564
  • Репутация:62±
Anat78

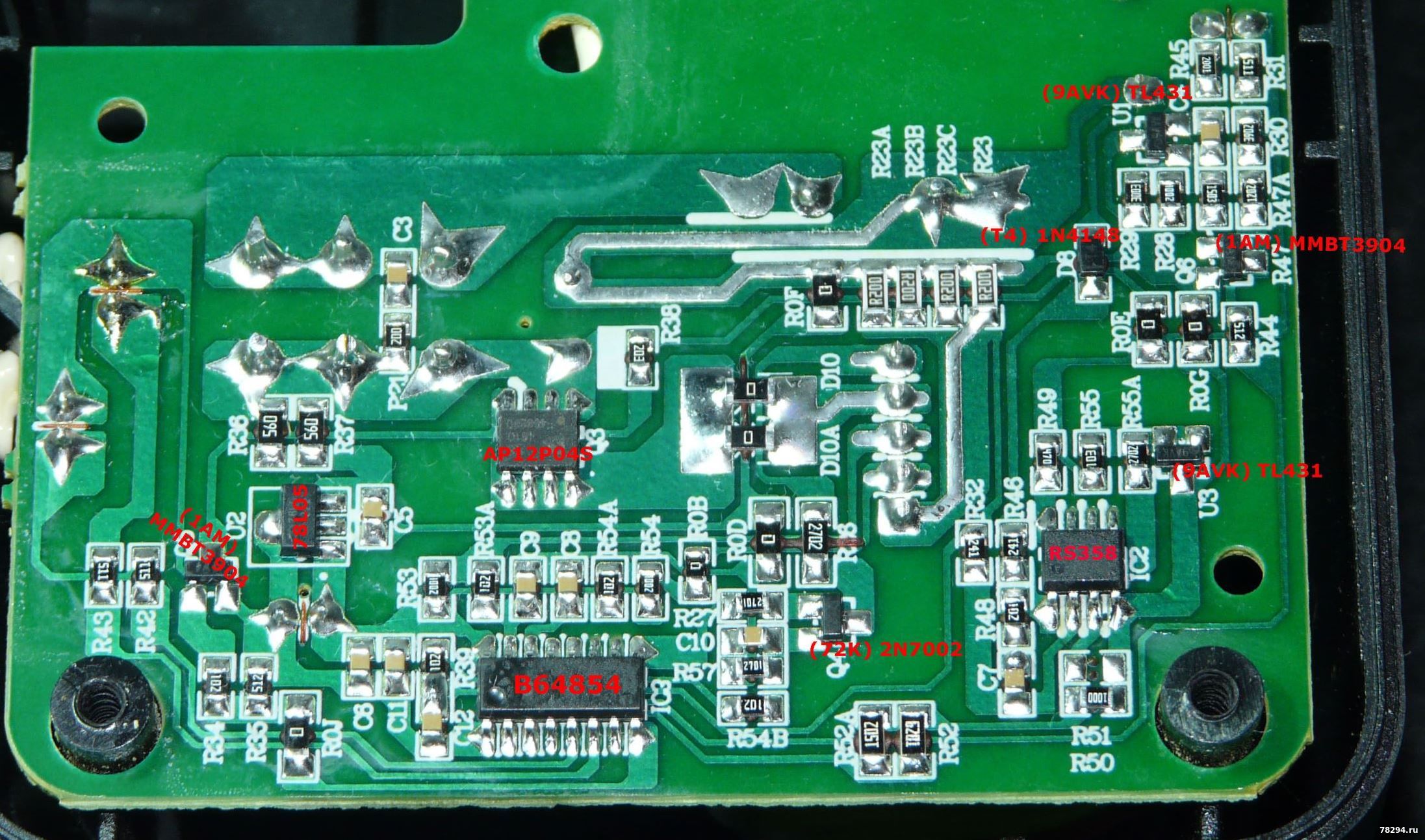

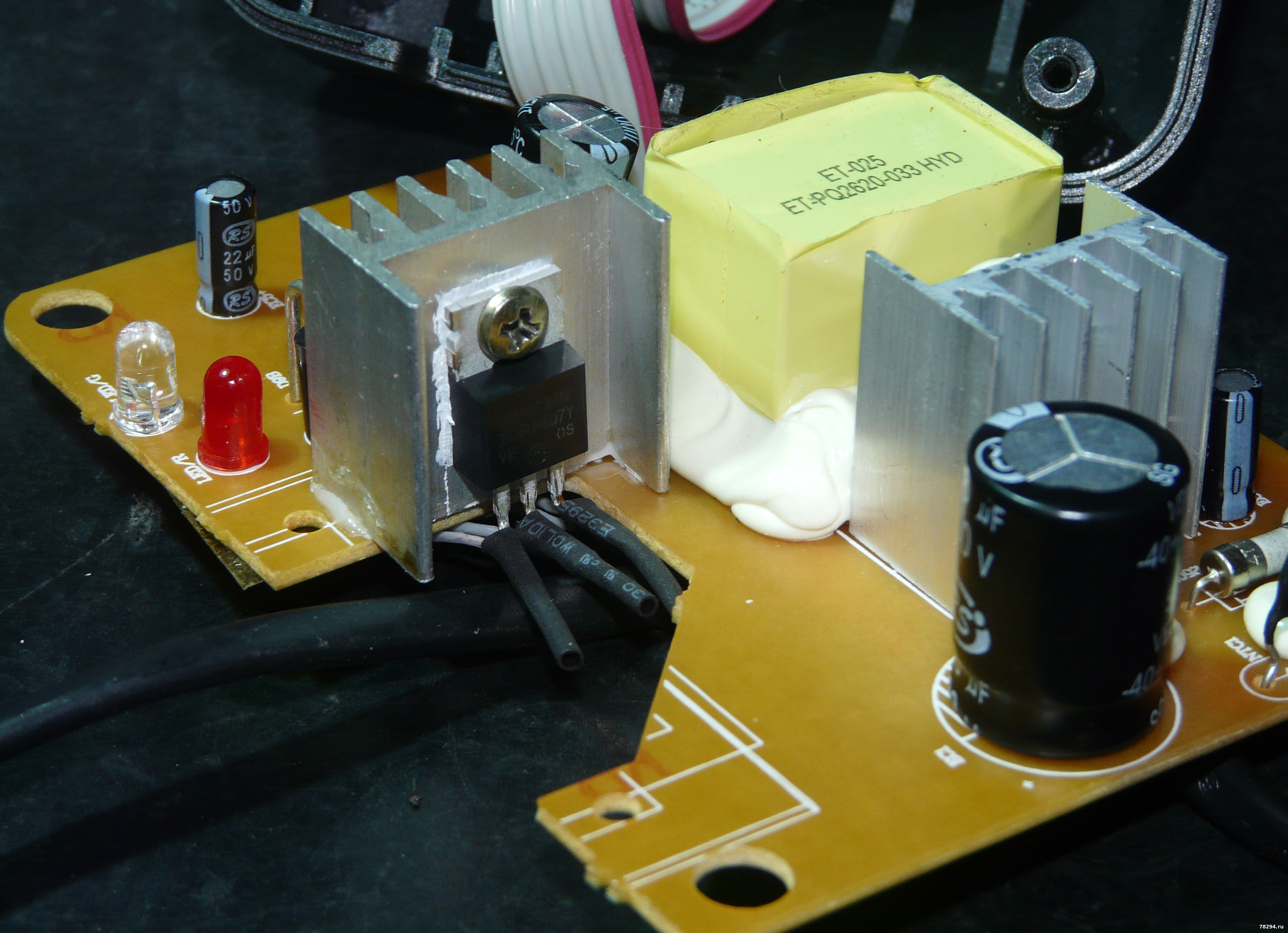

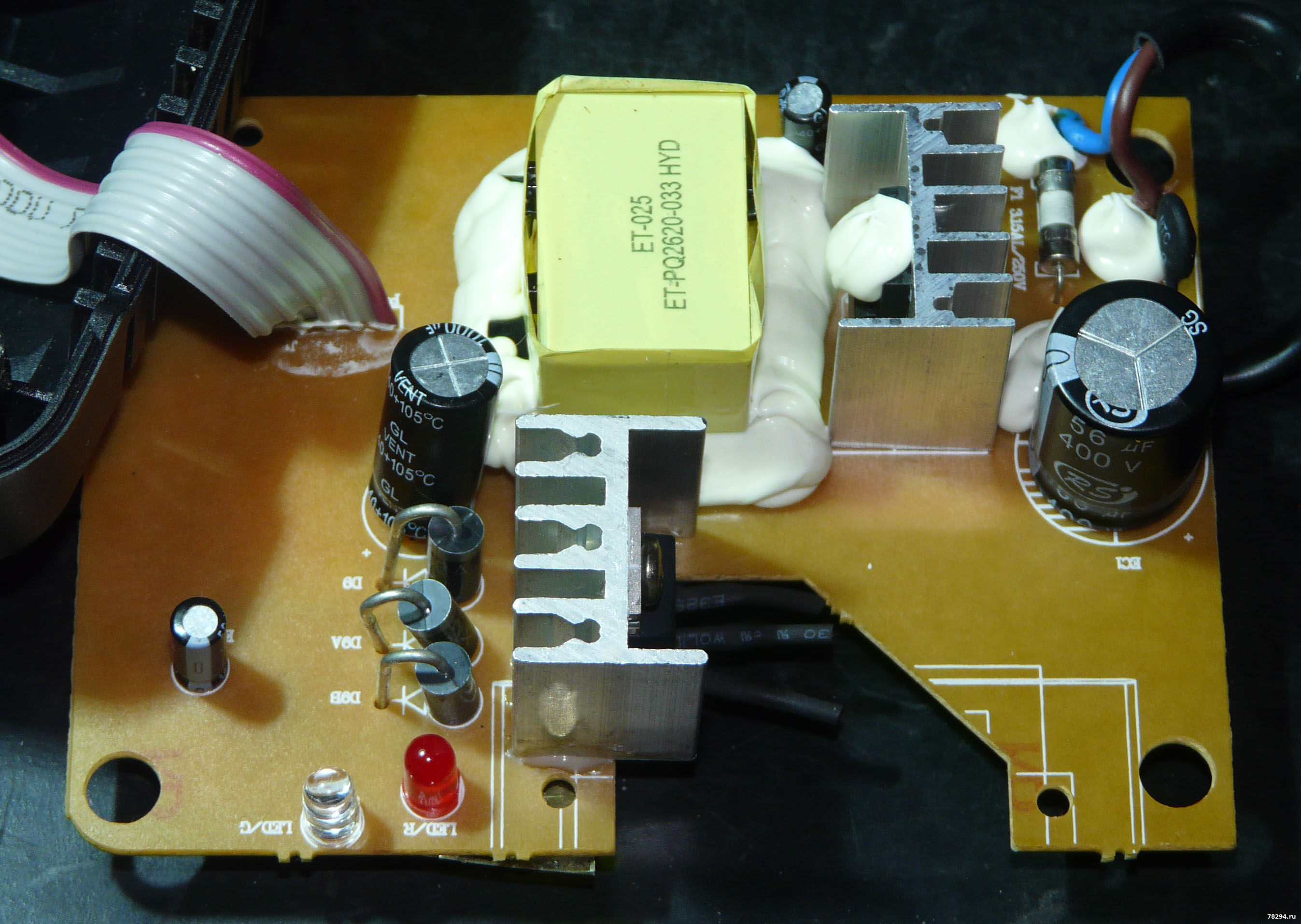

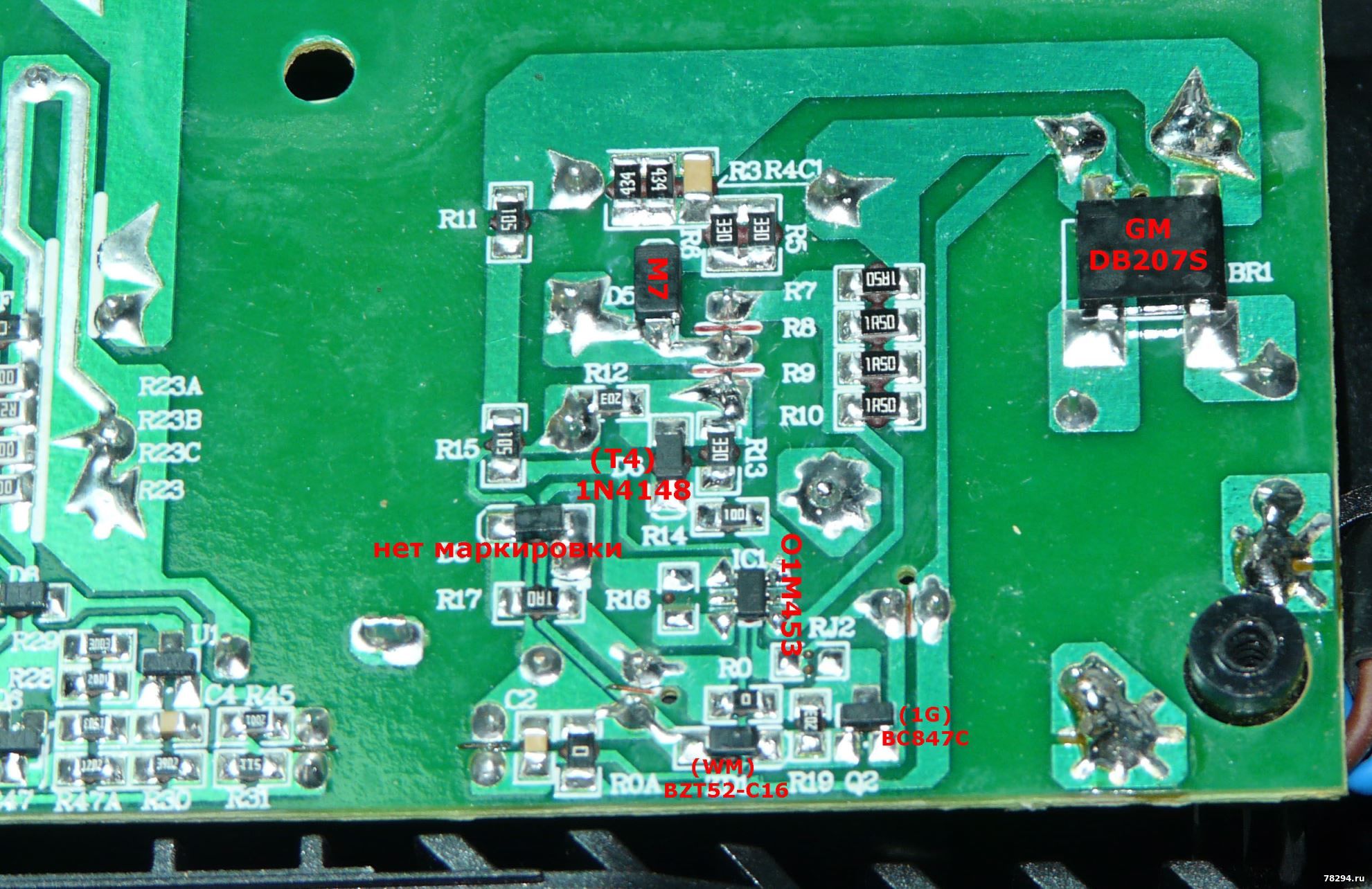

Зарядное устройство PIT PH20-2.4A OnePower 20V схема





















78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 26.10.2023, 08:30 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:7564
  • Репутация:62±
Anat78

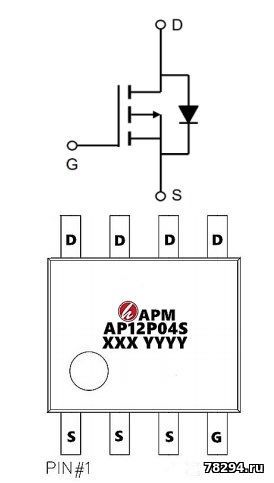

AP12P04S -12A -40V SOP-8L - транзистор
PackageSOP-8
Current - Continuous Drain(Id)12A
Pd - Power Dissipation3.5W
Drain to Source Voltage40V
Gate Threshold Voltage (Vgs(th)@Id)2.5V@250uA
Gate Charge(Qg)25nC@4.5V
Reverse Transfer Capacitance (Crss@Vds)85pF@20V
Operating Temperature-55℃~+150℃
Input Capacitance(Ciss)2.76nF@20V
RDS(on)18mΩ@10V
TypeP-Channel



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
kot-pes-2012 Дата: Четверг, 26.09.2024, 21:20 | Сообщение # 3

Пользователи

kot-pes-2012

Рядовой

  • Сообщений:2
  • Репутация:0±

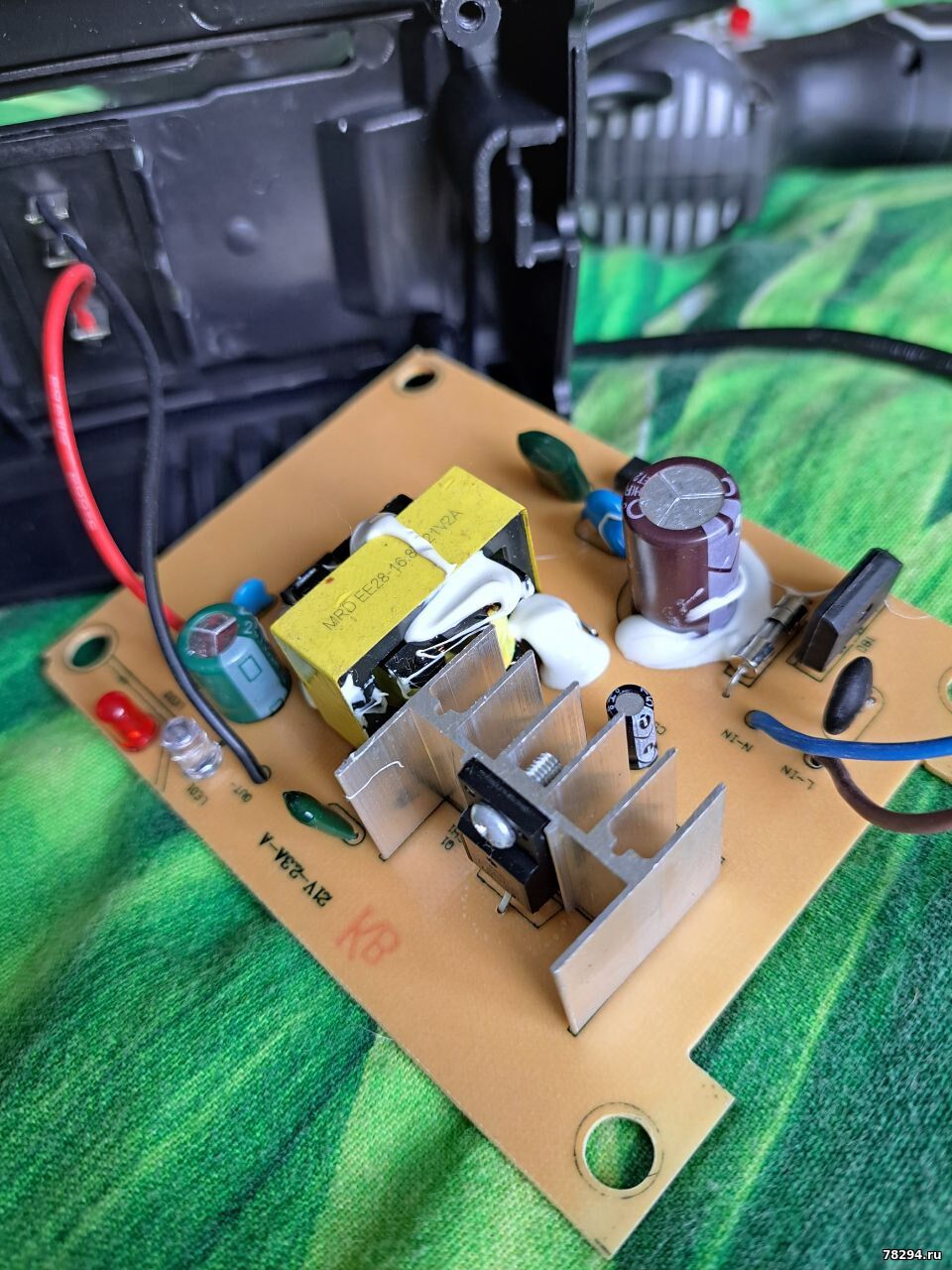

мой вариант зарядки, мс358 -8 ног, мс 22938 внизу 3973Т - 6 ног



Anat78 Дата: Четверг, 26.09.2024, 21:32 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:7564
  • Репутация:62±
Anat78

Да тоже купил это зарядное за 600р на озоне, простейший стабилизатор 21,5в и 2,5А
Чуть попозже разберу проверю изменение схемотехники
Может заряжать любые китайские акб на 21в


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
ASPetrovich Дата: Среда, 02.07.2025, 19:47 | Сообщение # 5

Пользователи

ASPetrovich

Рядовой

  • Сообщений:59
  • Репутация:6±
ASPetrovich

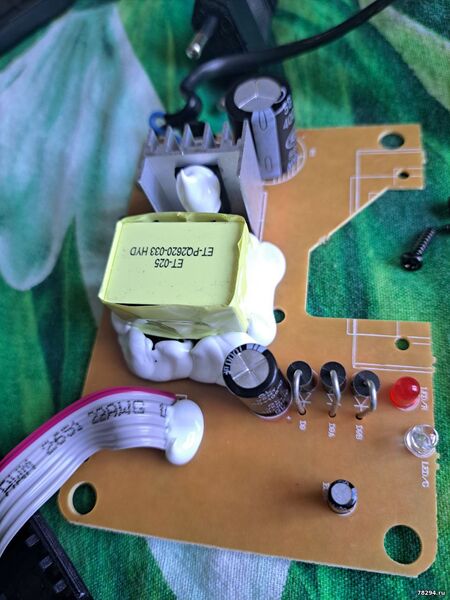

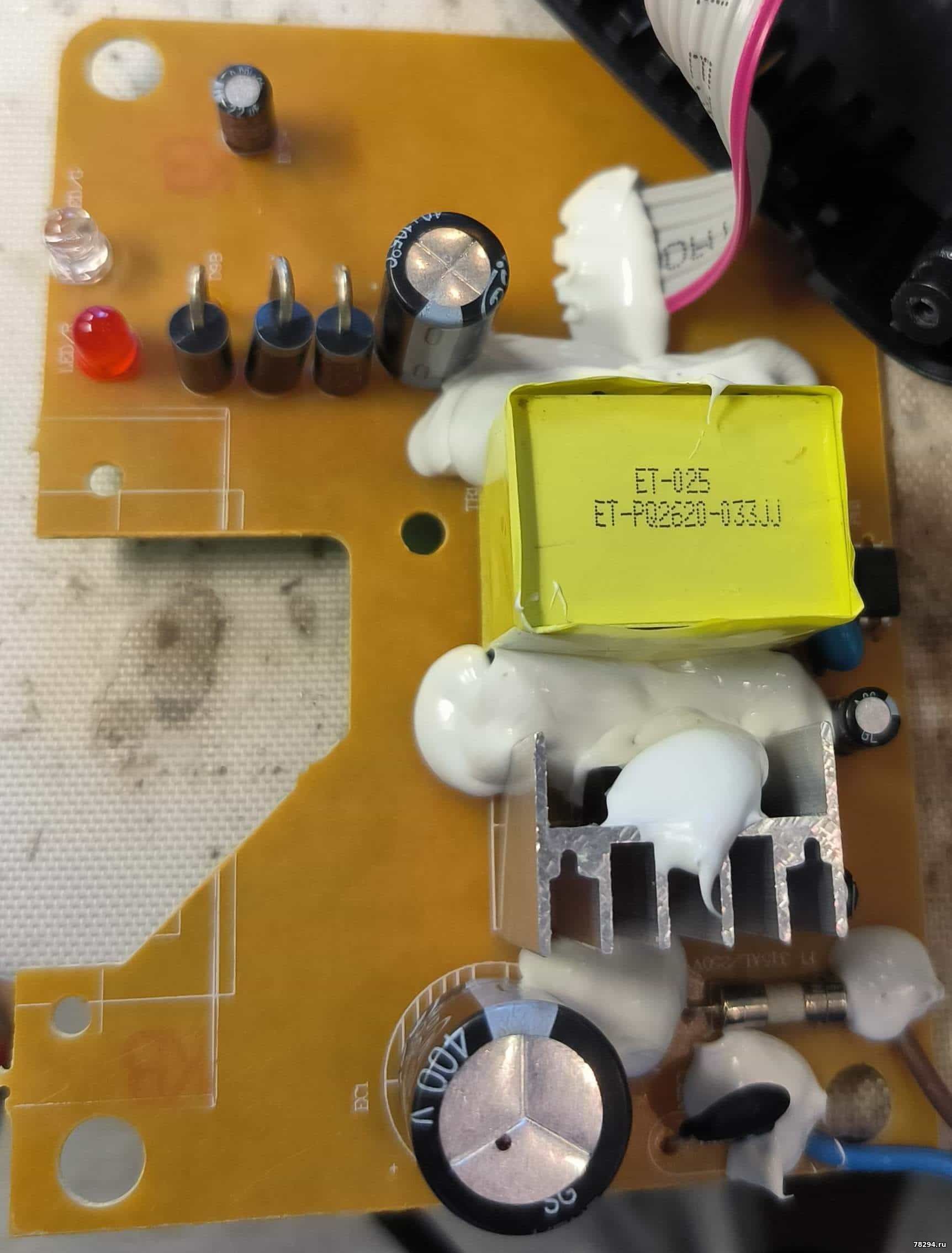

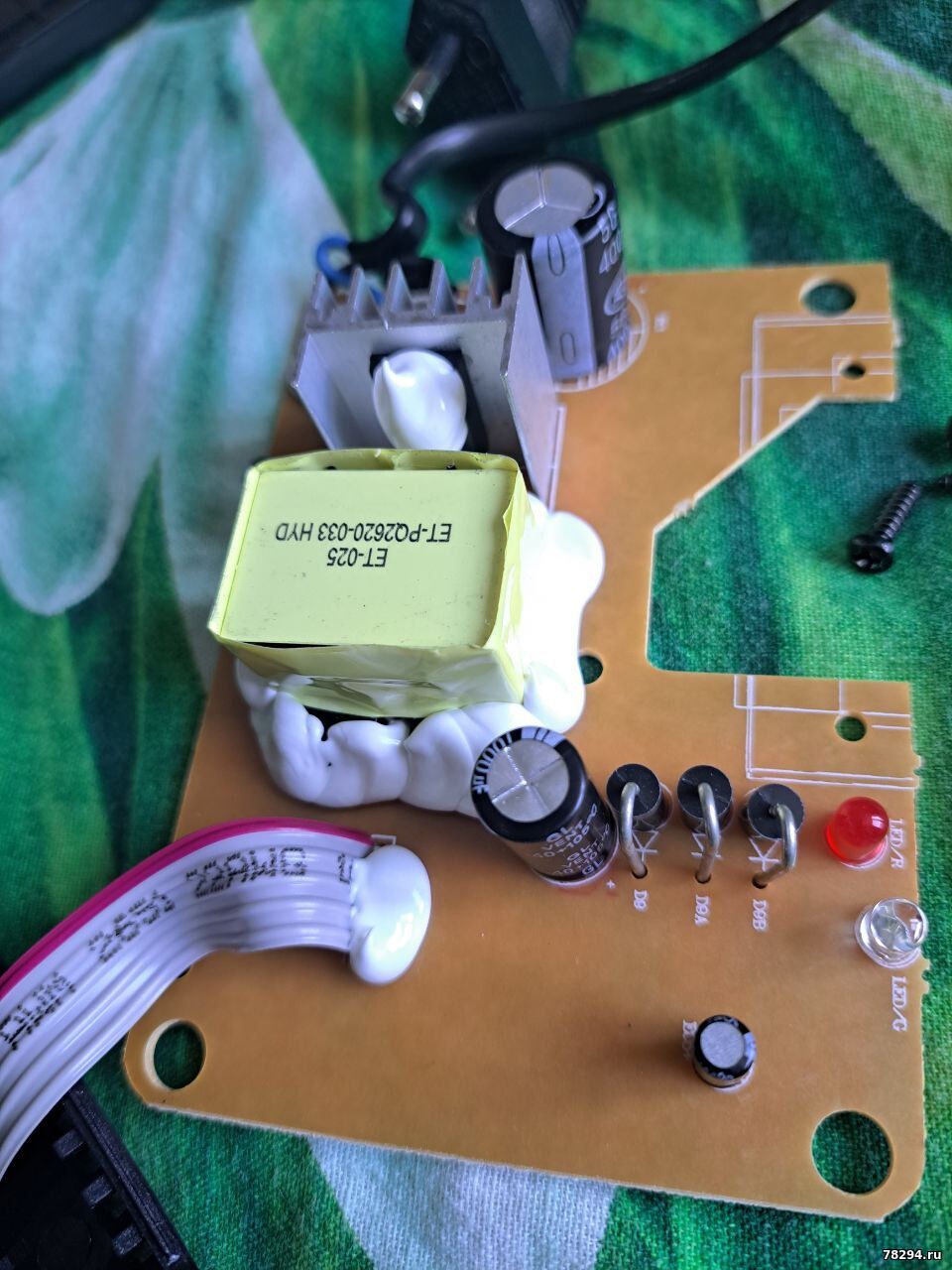

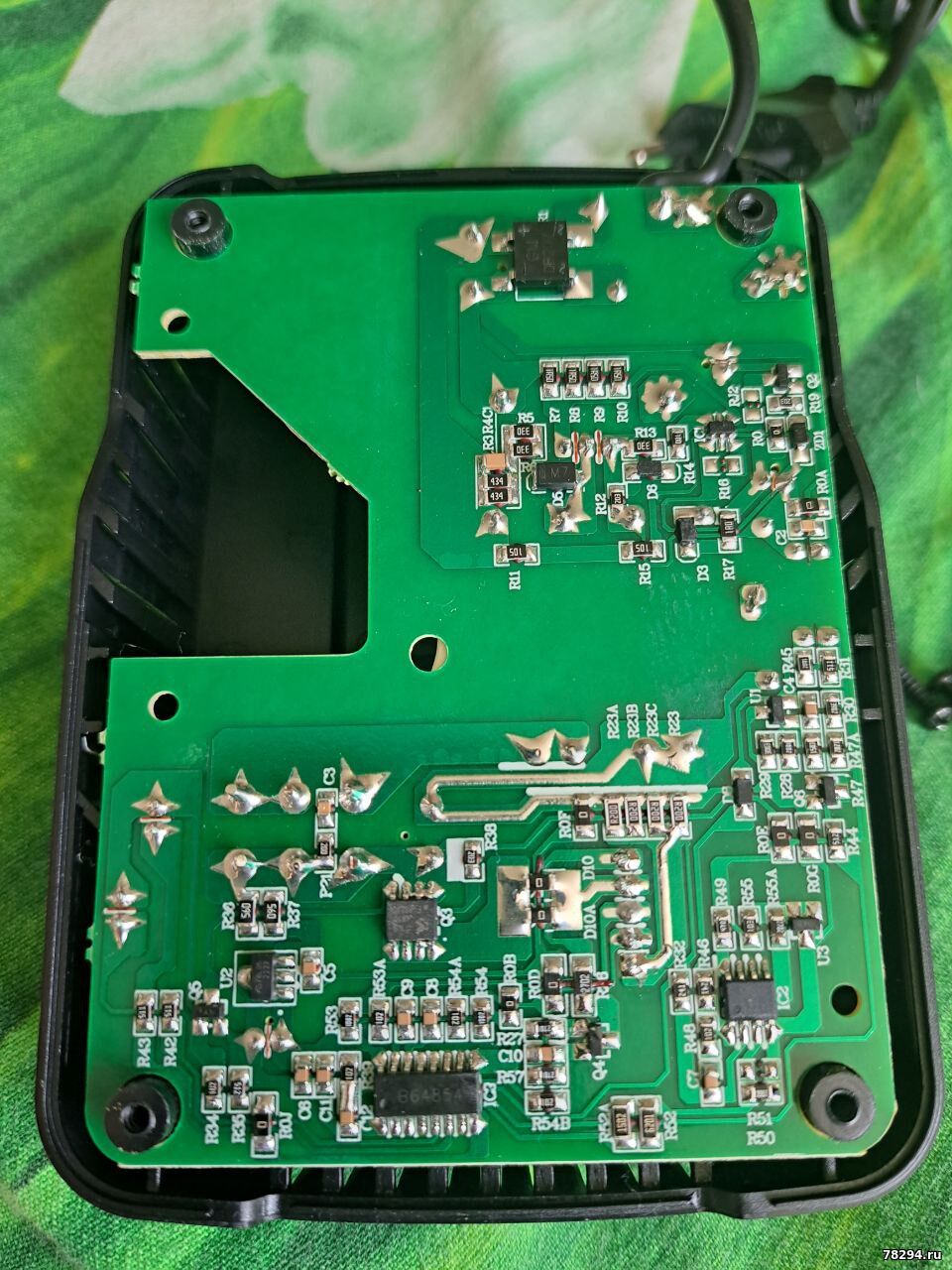

Добавлю пару фоток, может кому пригодится.



ASPetrovich Дата: Четверг, 03.07.2025, 16:18 | Сообщение # 6

Пользователи

ASPetrovich

Рядовой

  • Сообщений:59
  • Репутация:6±
ASPetrovich

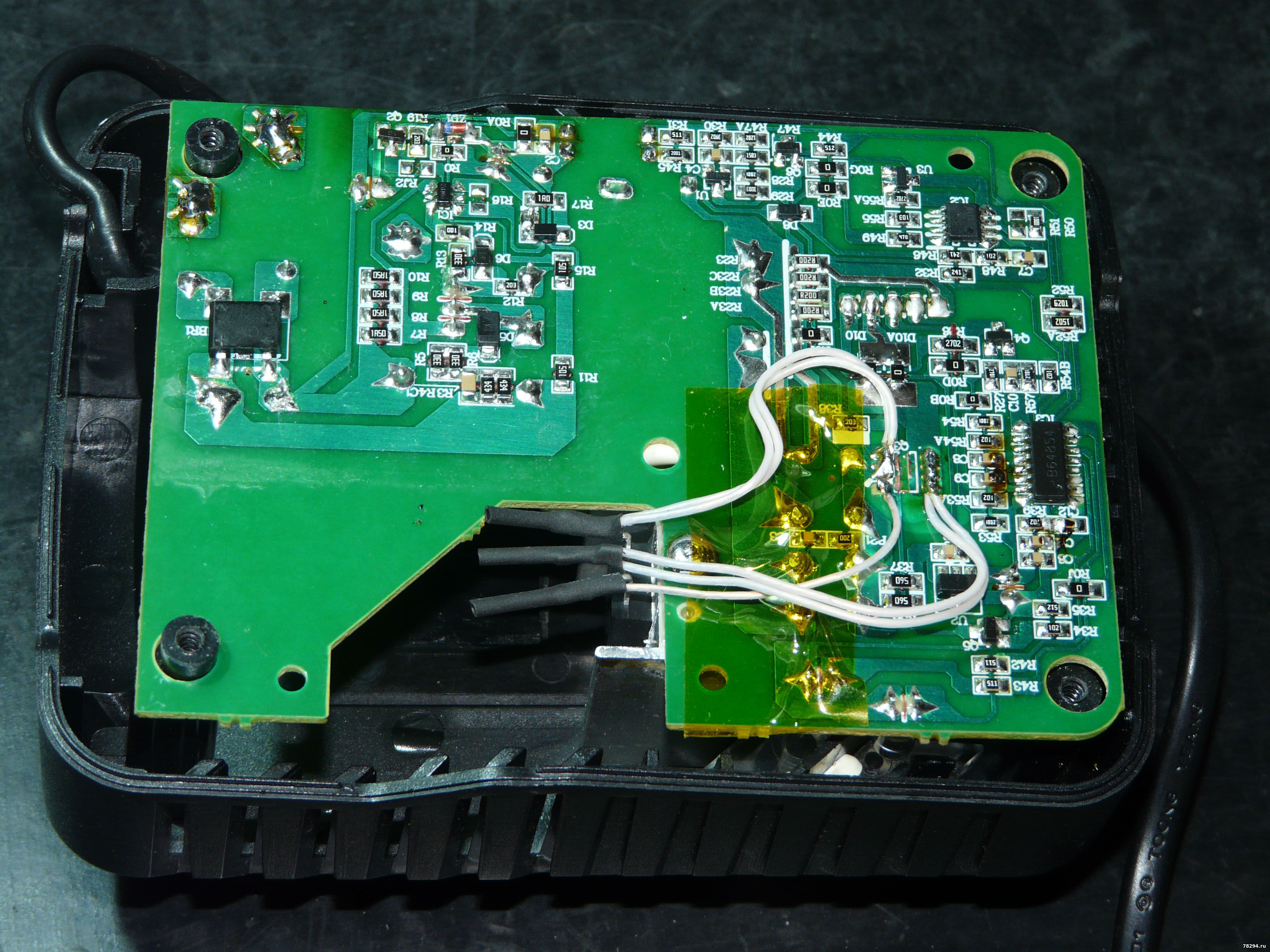

Ввиду отсутствия транзистора AP12P04S (DIP-8), я сделал так, может кому пригодится.
