Зарядное устройство Macalister MSDD18P-Li-CRG 21V 1,5A схема
Anat78 Дата: Пятница, 29.10.2021, 14:55 | Сообщение # 1

Администраторы

Anat78

Лейтенант

  • Сообщений:3928
  • Репутация:19±
Anat78

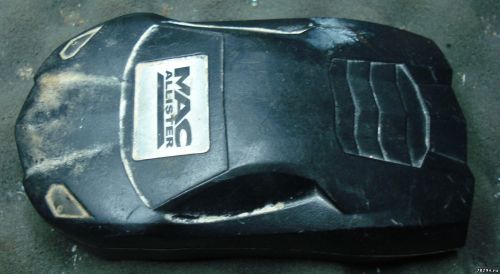

Зарядное устройство Macalister 18V MSDD18P-Li-CRG 21V 1,5A схема Li-on

IC1  там цифры 4495B1 - это микросхема AS324M







78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 10.11.2021, 09:44 | Сообщение # 2

Администраторы

Anat78

Лейтенант

  • Сообщений:3928
  • Репутация:19±
Anat78

Причиной выхода из строя зарядного устройства стало короткое замыкание кабеля питания номиналом: 21В / 1,5А. Транзистор Q6, представляющий собой МОП-транзистор DUAL-P -30V / 4.9A с символом APM4953, был поврежден, его можно заменить микросхемой SI4953; повреждение стабилитрона ZD4 18V в корпусе SOT23 и SMD 8Y, отмеченного производителем как MMBZ5248B и основного IC1, который является AS324M-E1, т.е. операционный усилитель; вы можете легко заменить его на легко доступный LM324D



















78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 10.11.2021, 09:45 | Сообщение # 3

Администраторы

Anat78

Лейтенант

  • Сообщений:3928
  • Репутация:19±
Anat78

Доступно только для пользователей
