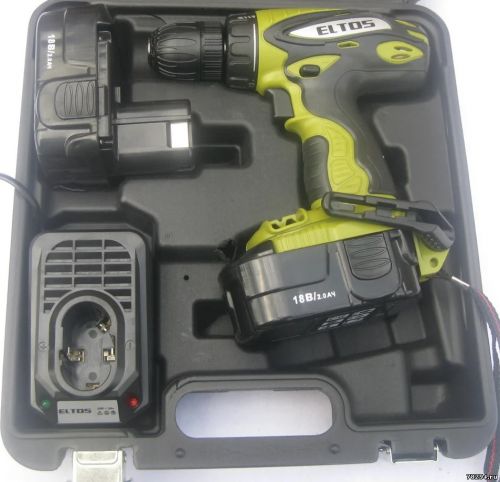

Зарядное устройство XL-0030 для шуруповерта Eltos-ДА-18
Anat78 Дата: Пятница, 04.09.2020, 15:24 | Сообщение # 1

Администраторы

Anat78

Лейтенант

  • Сообщений:2433
  • Репутация:12±
Anat78

Зарядное устройство XL-0030 для шуруповерта Eltos-ДА-18

Model: XL-0030, For 7.2-18V Ni-Cd battery.
PCB_P/N: 013-0030_REV.04.

U1-6853H11 (SG6848 -это аналог)
U3 - LM358
U4 - XL106001-это микросхема зарядки, нет ни где, питается через U5 LM7805
Q1 - 4N65 стоит на радиаторе
D5 какой-то FR (FR107 будет достаточно)
С3 2J 222J (надпись в две строки)
D4 1N4007
C2 33uF 400v
D1 анодом ближе к краю платы
D2 D3 - катодами ближе к краю платы
R8 R9 R10 все по 1.5R
