Форум » Электроинструмент » Переделка зарядных устройств из Америки на 220 вольт и ремонт » Зарядные Bosch (Бош) » Схема зарядного Bosch AL 1115 CV и ремонт (-)
Схема зарядного Bosch AL 1115 CV и ремонт
Anat78 Дата: Четверг, 01.02.2018, 16:31 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Зарядное BOSCH AL 1115 CV схема и ремонт

Ток заряда 1,5А

Инструкция BOSCH AL 1115 CV : https://www.manualslib.com/products/Bosch-Al-1115-Cv-4183561.html

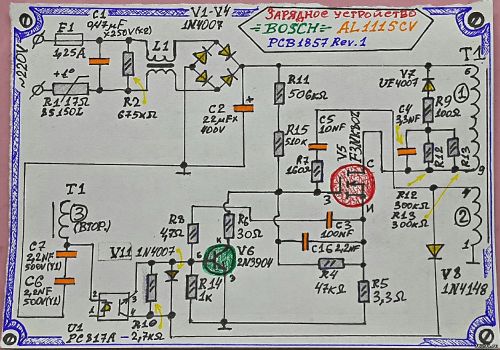

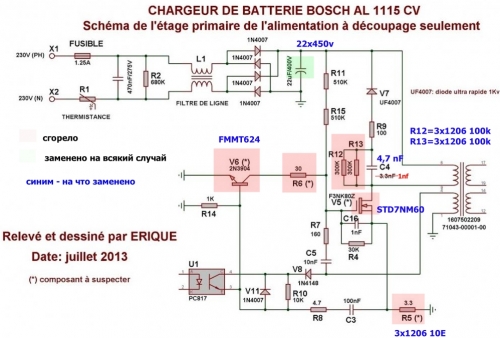

Схема зарядного:

Доступно только для пользователей

Если по высокой стороне сгорело и сильно то можно все выкинуть и поставить блок питания любой другой на 12 вольт просто.
Инструкция здесь:
http://www.78294.ru/forum/10-209-842-16-1558256687

Подключается он после импульсного трансформатора
Заряжает акб как и родная зарядка

* Перечень компонентов: AL1115CV
*
* Обозн    Номин
*

С4    102
R2    680K
R4    30K
R5    3,3
R6    30
R7    160
R8    4,7
R9    100
R10    10K
R11    510K
R12    300K
R13    300K
R14    1K
R15    510K
R16    4,7
R17    10
R18    0,2
R19    430
R20    2K
R21    38K
R22    1K
R23    1K
R24    1K
R25    1K
R26    0,2
R27    0,2
R28    10K
R29    10K
R30    10K
R31    430K
R32    10K
R33    620K
R34    20K
R35    6,04K
R36    25,6K
R37    12K
R38    29,4K
R39    360
R40    10K
R41    10K
R42    20K
R44    2,7K
R45    47K
R46    300
R47    22
R201    10K

Доступно только для пользователей


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 01.02.2018, 16:34 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Поддержать развитие сайта http://serov1.ucoz.net/forum/0-0-0-36

Доступно только для пользователей


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Суббота, 19.10.2019, 12:29 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

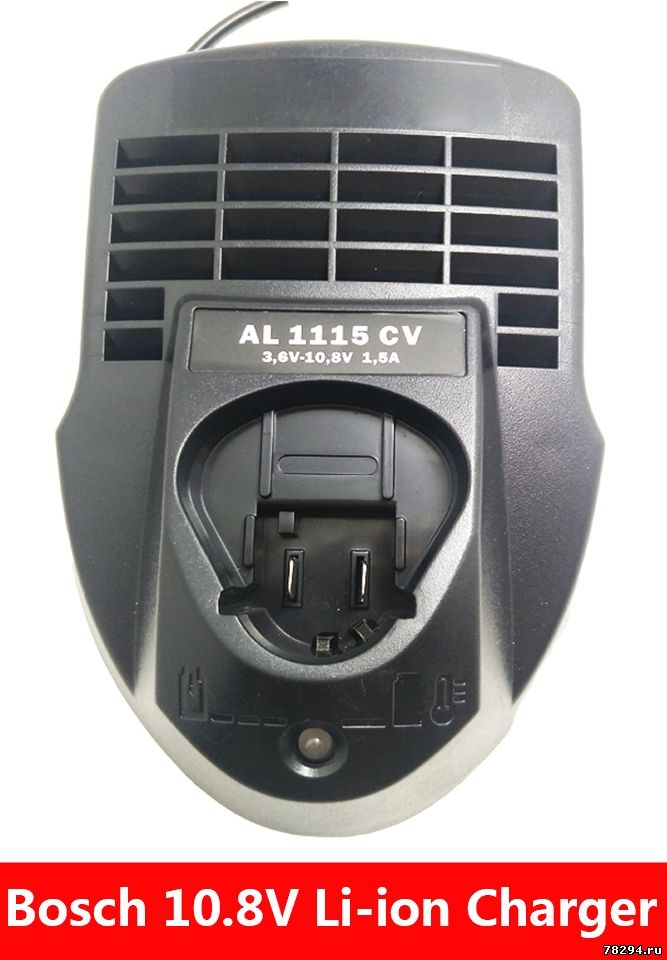

Если же ремонтировать не умеете или просто нечем то проще купить копию от китайцев с али за 20уе
BOSCH AL 1115 CV - http://ali.pub/3wvlvu

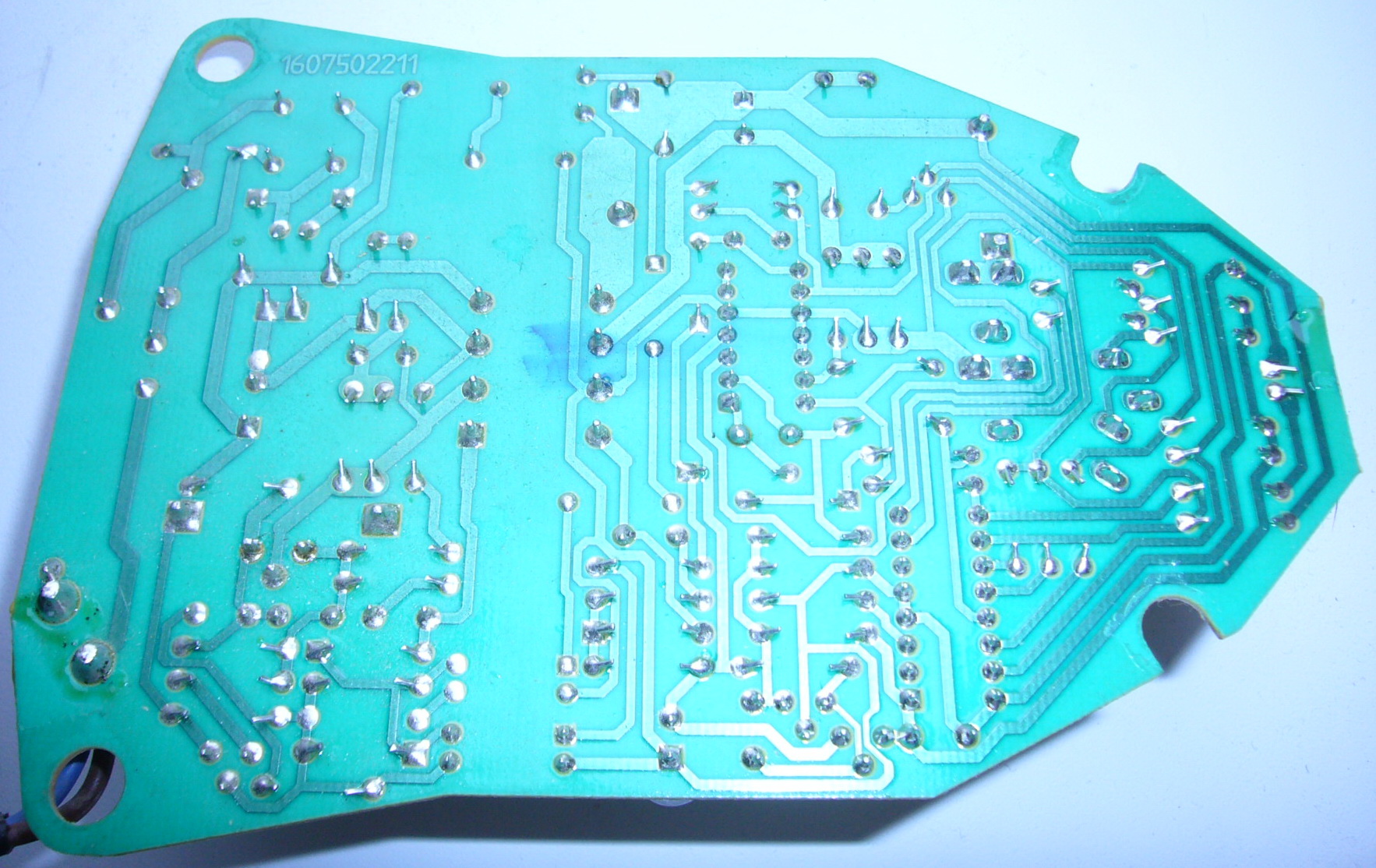

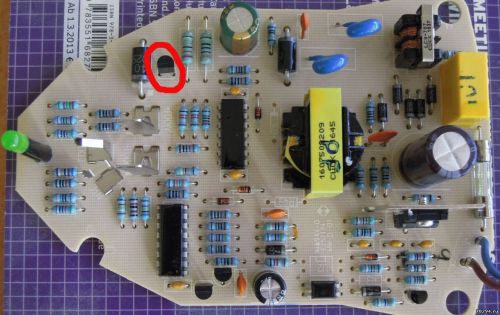

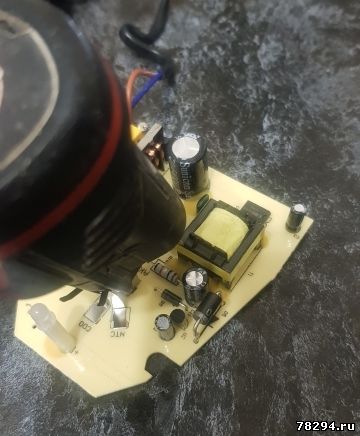

Фото начинки:







78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
artemzikov Дата: Понедельник, 29.06.2020, 10:26 | Сообщение # 4

Пользователи

artemzikov

Рядовой

  • Сообщений:1
  • Репутация:0±

У кого под рукой есть этот чудо-зарядник, подскажите пожалуйста маркировку транзистора V201 (на фото обвел). А то как раз на маркировке вспучился, не видно.



Спасибо
Anat78 Дата: Понедельник, 29.06.2020, 11:52 | Сообщение # 5

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

BOSCH AL 1115 vt201 - BC546
https://www.onsemi.com/pub/Collateral/BC546-D.PDF


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
dude1596357 Дата: Воскресенье, 09.08.2020, 17:19 | Сообщение # 6

Пользователи

dude1596357

Рядовой

  • Сообщений:1
  • Репутация:0±

Цитата
Если по высокой стороне сгорело и сильно то можно все выкинуть и поставить блок питания любой другой на 12 вольт просто.Инструкция здесь:
http://www.78294.ru/forum/10-209-842-16-1558256687
Добрый день! Т.е. можно просто блок питания на 2А подключить по вот этой схеме, предварительно убрав соединения силовой части и 12 вольтовой?


Сообщение отредактировал dude1596357 - Воскресенье, 09.08.2020, 17:21
Anat78 Дата: Воскресенье, 09.08.2020, 19:28 | Сообщение # 7

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

да

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
zhekae29 Дата: Воскресенье, 28.02.2021, 15:15 | Сообщение # 8

Пользователи

zhekae29

Рядовой

  • Сообщений:27
  • Репутация:0±

Один товарищ умудрился подключить аккумулятор перепутав полярность. После этого при включении зарядного в сеть диод быстро-быстро моргает, с эдаким треском. В принципе, есть пару таких зарядок с полностью выгоревшей высоковольтной частью, можно использовать в качестве донора. Что пробовать менять в первую очередь, во вторую, и тд?
Anat78 Дата: Воскресенье, 28.02.2021, 15:20 | Сообщение # 9

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Просто замените защитный диод от переполюсовки в зарядном - его пробило

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
zhekae29 Дата: Воскресенье, 28.02.2021, 18:51 | Сообщение # 10

Пользователи

zhekae29

Рядовой

  • Сообщений:27
  • Репутация:0±

V17 живой, как и  V201.
faustboiko Дата: Суббота, 17.07.2021, 04:04 | Сообщение # 11

Пользователи

faustboiko

Рядовой

  • Сообщений:1
  • Репутация:0±

Здравствуйте! Горит R47. V201 целый, но заменил. Все равно R47 горит. В итоге снова полетела первичка. Грешу на микросхему но она ли?
Подскажите пожалуйста микросхемы. У меня на них лак. Нечитаемы. Стер лак. Теперь совсем нифига непонятно.
Anat78 Дата: Суббота, 17.07.2021, 10:53 | Сообщение # 12

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

ЗУ Bosch AL 1115 CV вторичка этой зарядки собрана на двух микросхемах, первая: LM324 и вторая (первая линяя 7502233, вторая G43280JP

микросхему проверить легко - подайте на нее отдельное питание и проверьте сигналы


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
palych-54 Дата: Пятница, 18.02.2022, 17:26 | Сообщение # 13

Пользователи

palych-54

Рядовой

  • Сообщений:2
  • Репутация:0±

Добрый день!
Цитата faustboiko ()
Горит R47. V201 целый, но заменил. Все равно R47 горит. В итоге снова полетела первичка.
У меня такая же ситуация, горит R47 - 22ома при подключении аккумулятора, с начала греется,
а потом выгорает, если не успеть выключить вылетает первичка. На холостом ходу все нормально.
Может кто-то подскажет, жалко что " faustboiko" не отписался, решил он эту проблему. Спасибо!
gv853gv Дата: Пятница, 18.02.2022, 20:41 | Сообщение # 14

Пользователи

gv853gv

Рядовой

  • Сообщений:31
  • Репутация:1±

Открыл, посмотрел - оно неслабо греется и при полностью рабочем состоянии

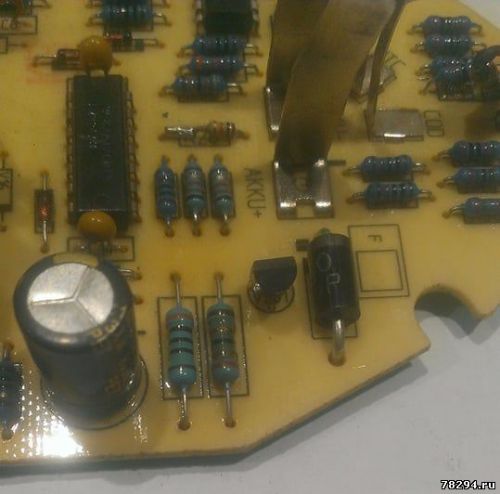

Видно как подгорело:

На затвор V201 напряжение заходит прямо с "умной" микросхемы  07502233 - поэтому вариантов немного,  07502233 под замену, либо попробовать поиграться с R201


Сообщение отредактировал gv853gv - Пятница, 18.02.2022, 23:00
palych-54 Дата: Суббота, 19.02.2022, 21:43 | Сообщение # 15

Пользователи

palych-54

Рядовой

  • Сообщений:2
  • Репутация:0±

Цитата gv853gv ()
Открыл, посмотрел - оно неслабо греется и при полностью рабочем состоянии
Вчера после восстановления схемы поставил акк. на зарядку, он зарядился и резистор грелся
в разумных пределах, но после зарядки акк. до 12.6 вольт зарядное само не отключилось. Подождал
до 12.75 и отключил от греха подальше. Правда вместо предохранителя была подключена лампа,
может дело в этом. Первый раз с предохранителем не успел отключить и вылетела первичка, погорела
очень сильно, ели восстановил. Что дальше делать не знаю, ещё одного пожара плата не выдержит,
там и так почти все дорожки отвалились. Как-то так!!!!
bvale Дата: Пятница, 11.03.2022, 21:22 | Сообщение # 16

Пользователи

bvale

Рядовой

  • Сообщений:5
  • Репутация:0±

Там выше ссылка, что что можно купить копию. Интересно чем копия отличается от оригинала?
Anat78 Дата: Пятница, 11.03.2022, 21:43 | Сообщение # 17

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

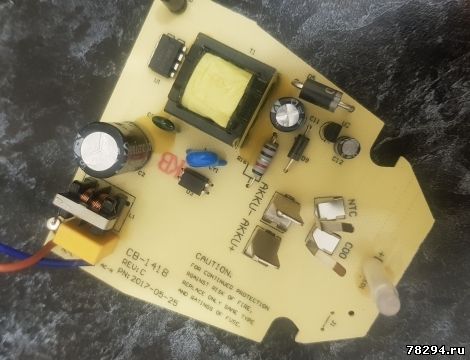

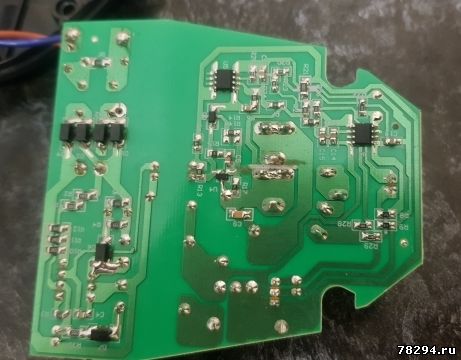

фото приложил

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
evkormin Дата: Воскресенье, 29.05.2022, 18:37 | Сообщение # 18

Пользователи

evkormin

Рядовой

  • Сообщений:24
  • Репутация:0±

Знатоки, подскажите, пожалуйста: подарили Бошевский шуруповёрт GSB 120-Li, но с другим зарядным GAL 1210 CV  (Быстрозарядное устройство BOSCH 1600A00HR1). Конструктивно зарядное состоит из двух частей IN WALL источника 12В 1А  и розетки. Посмотрел на "взрывную" схему самого шуруповёрта и схему зарядки AL1115 CV - возник вопрос: судя по всему, в этой системе нет поэлементного контроля батарей аккумулятора BOSCH GBA 12V 2.0Ah. А как же без такого контроля? Полагаются на высокую одинаковость элементов? Не боятся перезаряда слабого элемента?
Подарок пришёлся очень кстати, т.к. стали сдыхать два шуроповёрта, переделанных из Ni на Li по всем правилам


Сообщение отредактировал evkormin - Воскресенье, 29.05.2022, 18:41
Anat78 Дата: Воскресенье, 29.05.2022, 19:05 | Сообщение # 19

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Цитата evkormin ()
судя по всему, в этой системе нет поэлементного контроля батарей аккумулятора
нет контроля
Цитата evkormin ()
А как же без такого контроля? Полагаются на высокую одинаковость элементов? Не боятся перезаряда слабого элемента?
А что вы хотели от самого дешевого боша smile


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
evkormin Дата: Воскресенье, 29.05.2022, 21:47 | Сообщение # 20

Пользователи

evkormin

Рядовой

  • Сообщений:24
  • Репутация:0±

Цитата Anat78 ()
А что вы хотели от самого дешевого боша
Тут дело, по-моему, совсем не в цене. Просто в тех шуруповёртах, в которых батарея вставляется в ручку некуда вставить контроль с его силовыми элементами.
Значит, приняли такое решение в угоду удобству, в ущерб ресурсу батарей.
В тех аппаратах, где батарея выполнена в виде платформы, есть возможность встроить защиту.
Anat78 Дата: Воскресенье, 29.05.2022, 22:06 | Сообщение # 21

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Цитата evkormin ()
в которых батарея вставляется в ручку некуда вставить контроль с его силовыми элементами.
Полно места и даже китайцы ставят, бош тоже ставит плату защит в 12 вольтовых но без силы, сила вся в зарядном или инструменте, незачем лишние потери устраивать
http://www.78294.ru/forum/125-222-511-16-1548088471

Цитата evkormin ()
Значит, приняли такое решение в угоду удобству, в ущерб ресурсу батарей.
только деньги


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
evkormin Дата: Воскресенье, 29.05.2022, 23:05 | Сообщение # 22

Пользователи

evkormin

Рядовой

  • Сообщений:24
  • Репутация:0±

Цитата Anat78 ()
Полно места и даже китайцы ставят, бош тоже ставит плату защит в 12 вольтовых но без силы, сила вся в зарядном или инструменте, незачем лишние потери устраивать
Тогда должен быть сложный разъём батареи Как это выглядит? Можно пример такого аппарата? Интересно
DL-KIP Дата: Суббота, 01.10.2022, 18:47 | Сообщение # 23

Пользователи

DL-KIP

Рядовой

  • Сообщений:2
  • Репутация:0±

Добрый день, подскажите пожалуйста, зарядка не заряжает батарею,светодиод включается на заряд ,моргает но батарея не заряжается может часами стоять
Anat78 Дата: Понедельник, 03.10.2022, 11:02 | Сообщение # 24

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Добрый день, для начала проверить исправность батареи, потом проверить само зарядное исправность токовых шунтов по низкой стороне

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
DL-KIP Дата: Четверг, 06.10.2022, 16:21 | Сообщение # 25

Пользователи

DL-KIP

Рядовой

  • Сообщений:2
  • Репутация:0±

Спасибо, уже разобрался, был неисправен транзистор 2N7000 ,   диод внутри похоже  в обрыве, заменил на BS170 все заработало
zubila84 Дата: Четверг, 03.11.2022, 12:50 | Сообщение # 26

Пользователи

zubila84

Рядовой

  • Сообщений:2
  • Репутация:0±

Доброго времени всем! Нужна помощь по данному заряднику. Выгорели, как в большенстве случаев элементы по первичке, заменил. Но зарядник запускаться не хочет, на выходе 0,5в. При этом очень часто моргает светик. Если выключить из розетки начинает моргать реже и на последнем свечении напряжение на выходе подымется до 5-6в. Куда рыть фиг знает уже. Проверил все эленты, все живое. Кто то может сталкивался с такой проблемой? Заранее спасибо!
sergild Дата: Пятница, 04.11.2022, 23:23 | Сообщение # 27

Пользователи

sergild

Рядовой

  • Сообщений:1
  • Репутация:0±

добавлю, как автор сравнения этих двух зарядок - в низковольтной части BC330 можно ничего не трогать, то ли я при первой переделке после сравнения ошибся в выводах, то ли зарядка была с чудачествами.
достаточно сделать манипуляции в первичной части и перемотать трансформатор.
zubila84 Дата: Воскресенье, 06.11.2022, 12:18 | Сообщение # 28

Пользователи

zubila84

Рядовой

  • Сообщений:2
  • Репутация:0±

Доброго дня всем! Спасибо всем кто откликнулся на зов помощи). Починил сей зарядник, китайцы всетаки подставили. Дело было в микротрещине. Плата просто ужасного качества!!! Пропал, все завелось)
AF0000 Дата: Суббота, 19.11.2022, 17:47 | Сообщение # 29

Пользователи

AF0000

Рядовой

  • Сообщений:1
  • Репутация:0±

Приветствую, форумчане. Попытался подключить от 12 вольт (12,5в, 4,4а), светодиод горит, при подключении аккумулятора мигает секунды две и зарядка прекращается. Ещё проблема с резисторами или 46 или 47, может оба сразу, не знаю. Они не греются, они раскалённые сразу при подключении. Это нормально, что они замкнуты на аккумулятор? Что делать?

Фотки не привязать


Сообщение отредактировал AF0000 - Суббота, 19.11.2022, 18:33
Anat78 Дата: Воскресенье, 20.11.2022, 08:33 | Сообщение # 30

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

ограничте ток на 1,5а

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
