Схема зарядное устройство Bosch GmbH D-70745
Anat78 Дата: Вторник, 29.10.2019, 14:41 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6392
  • Репутация:50±
Anat78

Схема зарядное устройство Bosch GmbH D-70745
Поставляется с шуруповертом Bosch IXO Green Drill 0603949820
Bosch IXO обзор






Сначало про зарядное подставку под шуруповерт:
Начинка проще некуда - трансформатор и выпрямитель:

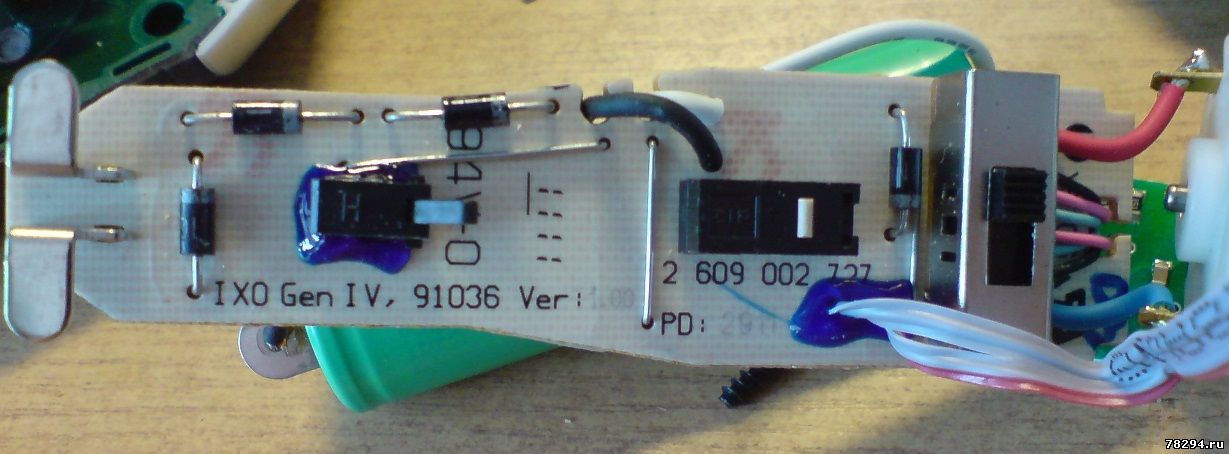

Теперь про ремонт Bosch IXO:

Разбираем:





Быстроиздыхающий переключатель заменить на двойной и запараллелить контакты переключателя

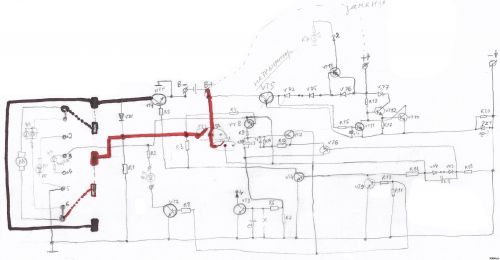

Схема :
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 29.10.2019, 16:35 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6392
  • Репутация:50±
Anat78

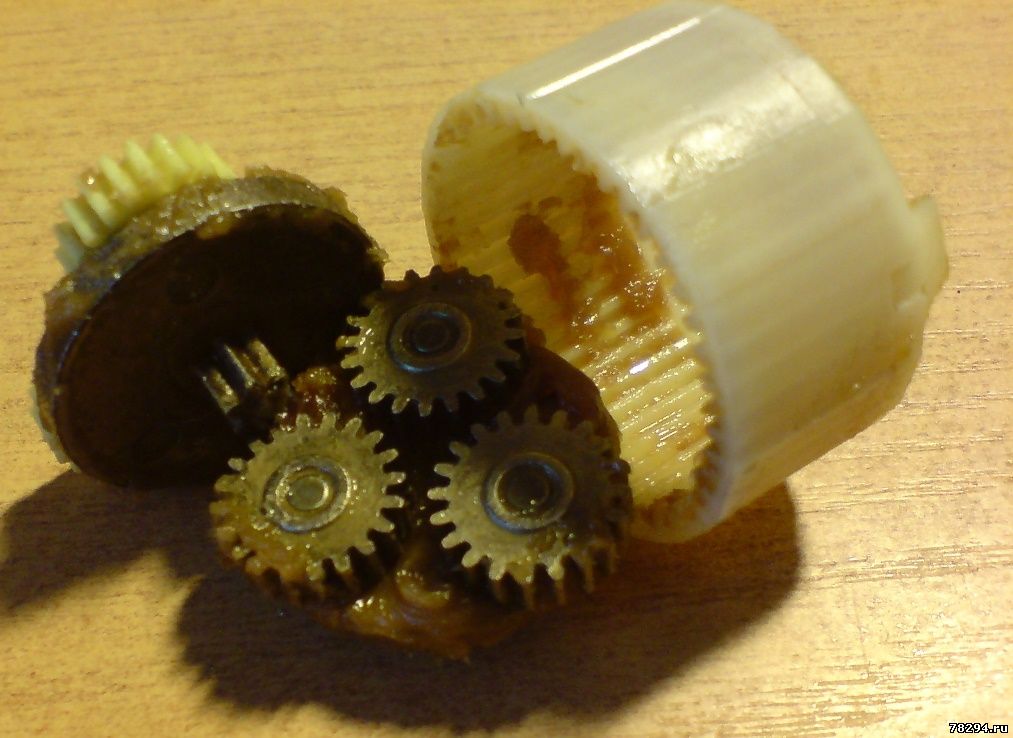

Редуктор пластиковый как и часть шестеренок:







Двигатель на 3,6 вольт:

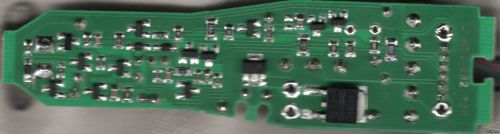

Плата управления:











Подсветка и индикация направления вращения
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 29.10.2019, 16:40 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:6392
  • Репутация:50±
Anat78

Схема и обозначение на плате:
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
jungleys Дата: Понедельник, 13.02.2023, 09:35 | Сообщение # 4

Пользователи

jungleys

Рядовой

  • Сообщений:9
  • Репутация:0±

 У меня от шурика вот такой , как стабилизировать напряжение?

Сообщение отредактировал jungleys - Понедельник, 13.02.2023, 09:36
Anat78 Дата: Понедельник, 13.02.2023, 10:38 | Сообщение # 5

Администраторы

Anat78

Майор

  • Сообщений:6392
  • Репутация:50±
Anat78

Для чего стабилизировать? что питать будете?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
